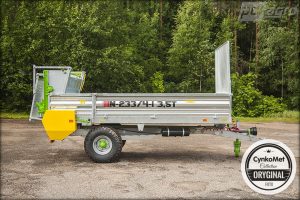

CYNKOMET N-233/6 A4VS – jednoosé rozmetadlo 4,5 t s vertikálním adaptérem

CYNKOMET N-233/6 je jednoosé rozmetadlo organických hnojiv s nosností 4 500 kg, určené pro aplikaci chlévské mrvy, kompostu, rašeliny, vápna a dalších vhodných materiálů. Přesná generace produktu POLAGRO SKU 11399 odpovídá staršímu provedení N-233/6 s vlastní hmotností přibližně 1 620 kg, objemem skříně 5,25 m³, pevnými bočnicemi vysokými 750 mm a vertikálním adaptérem A4VS-P.

Dobový oficiální návod CynkoMet přímo rozlišuje N-233/5 a N-233/6: oba mají nosnost 4,5 t a pevné bočnice vysoké 0,75 m, ale N-233/5 používá horizontální A2HS, zatímco N-233/6 používá vertikální A4VS-P. U SKU 11399 je tedy zásadní zachovat právě čtyřbubnový vertikální adaptér.

Technická tabulka výrobce potvrzuje pro N-233/6 délku 5 730 mm, šířku 2 060 mm, výšku 2 600 mm, skříň 3 960 × 1 720 × 750 mm, objem 5,25 m³, ložnou plochu 6,8 m², vlastní hmotnost 1 620 kg, pneumatiky 400/60-15,5, PTO 540 ot./min a výkonový požadavek 33 kW / 45 HP.

Hlavní přednosti N-233/6

• nosnost 4 500 kg,
• vlastní hmotnost cca 1 620 kg,
• objem skříně 5,25 m³,
• ložná plocha 6,8 m²,
• pevné bočnice 750 mm,
• jednoosý pevný podvozek,
• vertikální adaptér A4VS-P se 4 bubny,
• průměr bubnů přibližně 460 mm,
• mechanický podlahový dopravník s 9stupňovou regulací,
• žárově zinkovaný dopravníkový řetěz,
• PTO 540 ot./min,
• minimální moment kardanu 400 Nm,
• pneumatiky 400/60-15,5,
• jednookruhová pneumatická brzda ve starší standardní výbavě,
• pracovní rychlost max. 8 km/h,
• konstrukční rychlost 30 km/h,
• doporučený výkon traktoru 45 HP.

Přesná generace SKU 11399

Oficiální návod N-233/5-6 uvádí N-233/6 jako model s nosností 4,5 t, pevnými nesklopnými bočnicemi vysokými 0,75 m a vertikálním adaptérem A4VS-P. Technická tabulka potvrzuje vlastní hmotnost přibližně 1 620 kg.

Celkové rozměry jsou přibližně 5 730 × 2 060 × 2 600 mm. Nákladová skříň má rozměry 3 960 × 1 720 × 750 mm, objem 5,25 m³ a ložnou plochu 6,8 m². Výška podlahy od podloží je 1 060 mm a světlá výška přibližně 400 mm.

Tato sada údajů se velmi dobře shoduje s původním exportem POLAGRO a jednoznačně potvrzuje, že SKU 11399 patří ke starší generaci 1 620 kg, nikoli k současné homologované EU variantě.

Rozdíl proti N-233/5

N-233/5 a N-233/6 používají shodnou základní skříň a mají stejnou nosnost 4 500 kg. Hlavní rozdíl je v rozmetacím adaptéru.

N-233/5 používá A2HS se dvěma horizontálními bubny. N-233/6 používá A4VS-P se čtyřmi vertikálními nakloněnými bubny. Vertikální adaptér je těžší, proto má N-233/6 dobovou vlastní hmotnost přibližně 1 620 kg oproti cca 1 450 kg u N-233/5.

Vertikální adaptér A4VS-P

A4VS-P tvoří šroubovaný rám a čtyři vertikální, mírně nakloněné bubny s drticími noži. Dobový návod uvádí průměr bubnů přibližně 460 mm.

Čtyřbubnové provedení materiál intenzivně rozrušuje po celé výšce. Vhodné je zejména pro chlévskou mrvu, kompost, rašelinu a další organické materiály. Modernější provedení A4VS používá také rozmetací kotouče a prvky pro práci s vápnem.

Současný N-233/6 EU dosahuje podle výrobce pracovního záběru přibližně 4–6 m podle použitého materiálu. Tuto hodnotu však nelze bez výhrady přenést zpět na starší A4VS-P, proto je v historické kartě vedena jen jako orientační generační srovnání.

Kontrola adaptéru A4VS-P

Při kontrole použitého stroje je nutné prověřit všechny čtyři bubny, nože, ložiska, převody, rozmetací prvky a ochranné kryty. Chybějící nebo výrazně opotřebené nože mohou způsobovat nerovnoměrný chod, vibrace a zhoršení obrazu rozhozu.

Všechny šroubové spoje musí být dotažené a kryty kompletní. Do adaptéru se nesmí zasahovat při zapnutém PTO ani při běžícím motoru traktoru.

Objem skříně 5,25 m³

Historická skříň má přibližně 3 960 mm délky, 1 720 mm šířky a 750 mm výšky. Výrobce pro tuto generaci uvádí objem 5,25 m³ a ložnou plochu 6,8 m².

Původní produkt uvádí nakládací výšku 1 835 mm. Dobový návod tuto hodnotu v hlavní technické tabulce samostatně nerozepisuje, proto je zachována jako exportní údaj. Výška podlahy od podloží je podle oficiálního návodu 1 060 mm.

Pevné bočnice 750 mm

N-233/6 používá pevné, nesklopné bočnice vysoké 750 mm. Původní karta uvádí tloušťku bočnic přibližně 2 mm a podlahu 3 mm.

Současná EU generace používá podlahu 4 mm a bočnice 2 mm, takže tloušťka podlahy je jedním z jasných generačních rozdílů.

Jednoosý pevný podvozek

Rozmetadlo používá jednu pevnou nápravu. Jednoduché řešení snižuje počet pohyblivých dílů a přispívá k dobré manévrovatelnosti.

Při kontrole je důležité prověřit ložiska kol, brzdu, nosník nápravy, upevnění nápravy k rámu, stav disků a pneumatik. Výrobce uvádí světlou výšku přibližně 400 mm.

Rozchod kol – oprava na 1 500 mm

Původní export uvádí rozchod kol 1 450 mm. Oficiální návod výrobce pro stejnou revizi 1 620 kg / 5,25 m³ / 5 730 mm však uvádí 1 500 mm.

Proto je hlavní technická hodnota nové karty nastavena na 1 500 mm. Původních 1 450 mm zůstává uvedeno v auditní části jako exportní nebo starší prodejní údaj.

Pneumatiky 400/60-15,5

Oficiální návod potvrzuje pneumatiky 400/60-15,5 14PR. Maximální tlak je přibližně 350 kPa.

Stejný základní rozměr pneumatik zachovává i dnešní EU provedení. Při servisu je nutné kontrolovat tlak, stav bočnic, praskliny, nosnost a dotažení disků.

Mechanický podlahový dopravník

Podlahový dopravník je poháněn mechanicky z PTO. Dobové materiály jej popisují jako devítistupňový systém umožňující měnit rychlost posuvu materiálu k adaptéru.

Dopravníkový řetěz má u této řady článek přibližně Ø 11 mm a příčky přibližně 50 × 25 × 3 mm. Řetěz i příčky jsou podle novější dokumentace žárově zinkované.

Před každou prací je nutné kontrolovat stav a napnutí řetězů. Pokud lze řetěz uprostřed délky zvednout o více než přibližně 100 mm, je potřeba napnutí upravit.

PTO 540 ot./min

Dobový návod stanovuje jmenovité otáčky PTO 540 ot./min. Minimální jmenovitý moment kloubového hřídele je 400 Nm.

Kloubový hřídel musí mít kompletní ochranné kryty a správný teleskopický rozsah. Před prvním připojením je nutné zkontrolovat, že při zatáčení nebo změně výšky závěsu nedojde k dorazu hřídele.

Výkon traktoru 45 HP

Oficiální technická tabulka potvrzuje požadavek 33 kW / 45 HP. Stejnou hodnotu uvádí původní karta POLAGRO i současná generace.

Kromě výkonu musí být traktor vybaven odpovídajícím PTO 540, vhodným závěsem a kompatibilní brzdovou instalací.

Jednookruhová pneumatická brzda jako dobový standard

Starší oficiální návod uvádí jednookruhovou pneumatickou brzdovou soustavu jako standardní výbavu N-233/5 i N-233/6. Dvouokruhová pneumatická a hydraulická brzdová soustava byly volitelné.

Původní produktová karta uváděla jednohadicovou pneumatickou soustavu, což přesně odpovídá této generaci.

Současný N-233/6 EU už používá dvouokruhovou pneumatickou brzdovou soustavu jako standard. Tento novější stav se do historického SKU 11399 nepřenáší.

Ruční parkovací brzda

Stroj používá ruční mechanickou parkovací brzdu s klikou. Při odstavení na svahu je zároveň vhodné použít zakládací klíny.

Mechanismus brzdy je potřeba pravidelně čistit a mazat, aby nedocházelo k zadírání a ztrátě účinnosti.

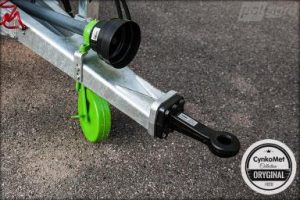

Spodní závěs a oko Ø 50 mm

Historická konfigurace používá spodní připojení k traktoru s okem Ø 50 mm. Podpěra oje je podle původní karty sklopná s kovovým kolečkem.

Dnešní EU verze už používá dvoupolohovou oj pro horní i spodní připojení, což je další konstrukční rozdíl mezi generacemi.

Hydraulická zadní stěna

Hydraulická zadní stěna byla příplatkovou výbavou. Odděluje náklad od adaptéru a pomáhá při bezpečném rozběhu pracovních bubnů.

U použitého stroje je vhodné zkontrolovat hydraulický válec, hadice, rychlospojky, vedení a těsnost systému. Dobový návod uvádí maximální tlak hydraulické soustavy 160 bar.

Deflektor

Pro vertikální adaptér A4VS-P byl podle dobového návodu dostupný deflektor. Jeho účelem je usměrnit rozmetaný materiál a upravit pracovní obrazec.

Deflektor není nutně součástí každého stroje. Při nákupu použitého N-233/6 je vhodné zkontrolovat, zda je přítomen, nepoškozený a správně upevněný.

Transportní využití

Po demontáži rozmetacího adaptéru a montáži zadního čela lze stroj využít jako objemový samovykládací transportér.

Při této přestavbě je nutné respektovat postup výrobce a nepřekračovat nosnost 4 500 kg. Dobový návod zároveň upozorňuje, že konfigurace bez adaptéru nemusí vždy splňovat všechny požadavky pro veřejné komunikace.

Elektrická instalace

Elektrická soustava pracuje na 12 V. Stroj používá silniční osvětlení a připojovací kabel k traktoru.

Před jízdou je nutné ověřit funkci koncových a směrových světel, stav kabeláže a odrazových prvků.

Současný N-233/6 EU – generační srovnání

Současný N-233/6 EU je konstrukčně výrazně těžší. Výrobce dnes uvádí vlastní hmotnost přibližně 2 140 kg, délku 5 810 mm, šířku 2 100 mm a výšku 2 735 mm.

Vnitřní délka skříně je přibližně 3 770 mm, šířka 1 720 mm a výška bočnic 750 mm. Podlaha má 4 mm a bočnice 2 mm. Výrobce uvádí objem přibližně 5 m³ při plnění 5 cm nad bočnice a 5,6 m³ usypově.

Současná verze používá A4VS se čtyřmi vertikálními bubny, rozchod 1 500 mm, pneumatiky 400/60-15,5 a výkon 45 HP. Standardem je dvouokruhová pneumatická brzda. Tyto novější údaje nesmí být přepsány do historického SKU 11399.

Standardní výbava starší generace

• pevné bočnice 750 mm,
• adaptér A4VS-P,
• jednoosý pevný podvozek,
• mechanický podlahový dopravník s 9stupňovou regulací,
• jednookruhová pneumatická brzdová soustava,
• ruční parkovací brzda,
• pneumatiky 400/60-15,5,
• přední ochranná síť,
• 12V elektrická instalace,
• spodní závěs s okem Ø 50 mm.

Volitelná výbava

• dvouokruhová pneumatická brzdová soustava,
• hydraulická brzdová soustava,
• hydraulická zadní stěna,
• zadní čelo pro transportní režim,
• deflektor pro A4VS-P,
• kloubový hřídel podle dodávky,
• další výbava podle roku výroby a trhu.

Kontrola použitého N-233/6

• Adaptér A4VS-P: zkontrolovat všechny 4 bubny, nože, ložiska, převody a kryty.
• Náprava: prověřit nosník, ložiska, brzdy a upevnění k rámu.
• Pneumatiky: ověřit 400/60-15,5, tlak a stav disků.
• Skříň: kontrolovat podlahu, pevné bočnice a zinkování.
• Dopravník: prověřit řetězy, příčky, napínáky a ozubená kola.
• Kardan: ověřit min. 400 Nm, 540 ot./min, kryty a správnou délku.
• Brzdy: určit skutečnou jednookruhovou nebo příplatkovou konfiguraci.
• Oj: zkontrolovat oko Ø 50 mm, čep, svary a podpěru.
• Hydraulika: u zadní stěny nebo hydraulických brzd zkontrolovat těsnost.
• Elektrika: zkontrolovat 12V osvětlení a kabeláž.
• Výrobní štítek: podle roku výroby potvrdit přesnou revizi.

Údržba podlahového dopravníku

Řetězy podlahového dopravníku se mají kontrolovat před každým použitím. Při příliš velkém průhybu je nutné napnutí upravit.

Pokud už napínací mechanismus nemá dostatečný rozsah, je možné řetězy podle návodu zkrátit. Zkrácení musí být provedeno rovnoměrně, aby se dopravník nepohyboval šikmo.

Mazání a převodovka

Dobový návod obsahuje pravidelný mazací plán pro ložiska, řetězy, napínací mechanismy, brzdy a adaptér. Vybrané body se mažou přibližně po 10 hodinách práce, další v pololetních nebo ročních intervalech.

Olej v převodovce se mění poprvé po přibližně 20 hodinách práce a následně přibližně každých 100 hodin. Výrobce uvádí přibližně 1,6 l oleje AGROL U nebo kompatibilní specifikace.

Brzdy a vzdušník

U pneumatické brzdové soustavy je nutné pravidelně vypouštět kondenzát ze vzdušníku. Zvlášť před zimou je důležité zabránit zamrznutí vody v systému.

Brzdové hadice, spojky, regulátory a brzdové mechanismy kol musí být těsné a bez poškození.

Zazimování

Po skončení sezony je nutné skříň, podlahový dopravník i vertikální adaptér důkladně vyčistit, omýt a nechat vyschnout.

Poté je vhodné promazat servisní body, zkontrolovat řetězy, ložiska, brzdy, kardan, hydrauliku a pneumatiky. Stroj je ideální skladovat pod střechou v suchém a větraném prostoru.

Bezpečnost práce

A4VS-P pracuje se čtyřmi rychle rotujícími bubny a může odhazovat kameny, dřevo nebo jiné cizí předměty. V pracovním dosahu stroje se nesmí pohybovat žádné osoby.

Čištění, servis a odstraňování ucpání se smí provádět pouze po vypnutí PTO, zastavení motoru traktoru a zajištění soupravy proti pohybu.

Všechny ochranné kryty kardanu, převodů a adaptéru musí být kompletní.

Technická specifikace – starší generace odpovídající SKU 11399

Parametr	Hodnota
Model	CYNKOMET N-233/6 A4VS-P
Nosnost	4 500 kg
Vlastní hmotnost	cca 1 620 kg
Objem skříně	5,25 m³
Ložná plocha	6,8 m²
Celkové rozměry	5 730 × 2 060 × 2 600 mm
Rozměry skříně	3 960 × 1 720 × 750 mm
Výška podlahy	1 060 mm
Světlá výška	400 mm
Rozchod kol	1 500 mm podle oficiálního návodu
Pneumatiky	400/60-15,5 14PR
Adaptér	A4VS-P – 4 vertikální bubny
Průměr bubnů	cca 460 mm
Dopravník	mechanický, 9 stupňů
PTO	540 ot./min
Min. moment kardanu	400 Nm
Pracovní rychlost	max. 8 km/h
Konstrukční rychlost	30 km/h
Doporučený výkon traktoru	45 HP

Hlavní opravy a zpřesnění

• Generace: karta je zamčena na starší N-233/6 1 620 kg / 5,25 m³ / 5 730 × 2 060 × 2 600 mm.
• Adaptér: potvrzen A4VS-P se 4 vertikálními bubny Ø cca 460 mm.
• Rozchod: původní export uvádí 1 450 mm, oficiální návod stejné revize 1 500 mm; hlavní hodnota opravena na 1 500 mm.
• Bočnice: potvrzeny pevné nesklopné bočnice 750 mm.
• Brzdy: jednookruhová pneumatická soustava je dobový standard; dvouokruhová a hydraulická byly volitelné.
• PTO: potvrzeno 540 ot./min a minimální moment kardanu 400 Nm.
• Výkon: 45 HP je bezpečně potvrzen.
• Současná EU generace: cca 2 140 kg, 5–5,6 m³, 5 810 × 2 100 × 2 735 mm, podlaha 4 mm a dvouokruhová pneumatická brzda standardně. Tyto hodnoty nejsou přeneseny do SKU 11399.
