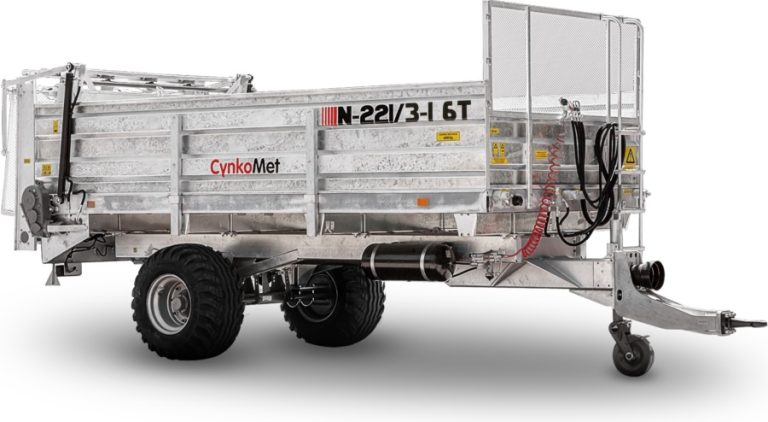

CYNKOMET N-221/3-1 – jednoosé rozmetadlo 6 t s vertikálním adaptérem A4VS

CYNKOMET N-221/3-1 je jednoosé rozmetadlo organických hnojiv s nosností 6 000 kg, hydraulicky poháněným podlahovým dopravníkem a vertikálním adaptérem A4VS se čtyřmi bubny. Přesná produktová karta POLAGRO SKU 13794 odpovídá generaci, pro kterou dobová technická dokumentace uvádí vlastní hmotnost přibližně 3 140 kg, objem skříně 6,7 m³, celkové rozměry 6 530 × 2 426 × 2 650 mm a minimální výkon traktoru 80 HP.

Stroj je určen k rozmetání chlévské mrvy, kompostu, rašeliny, vápna a dalších vhodných materiálů. Konstrukce je ve značném rozsahu žárově zinkovaná. Jedna pevná náprava přináší dobrou manévrovatelnost a hydraulický podlahový dopravník umožňuje plynule nastavovat přísun materiálu k adaptéru.

Původní karta POLAGRO obsahovala směs několika generačních údajů. V dlouhém textu se objevovala starší konfigurace s objemem 7,4 m³ a skříní délky 4 460 mm, zatímco vlastní technická tabulka už obsahovala novější revizi 6,7 m³, 3 140 kg a rozměry 6 530 × 2 426 × 2 650 mm. Současná homologovaná verze se mezitím opět změnila na přibližně 3 200 kg, bočnice 750 mm a objem kolem 7 m³. Nová karta proto drží prostřední generaci přesně odpovídající SKU 13794.

Hlavní přednosti N-221/3-1

• nosnost 6 000 kg,
• vlastní hmotnost přibližně 3 140 kg,
• objem skříně 6,7 m³,
• ložná plocha přibližně 8,8 m²,
• jednoosý pevný podvozek,
• vertikální adaptér A4VS se 4 bubny,
• pracovní záběr přibližně 6–7 m podle materiálu,
• hydraulický podlahový dopravník s plynulou regulací,
• čtyřřetězové provedení dopravníku,
• články dopravníkových řetězů Ø 11 mm,
• hydraulická zadní zasuva mezi nákladem a adaptérem,
• PTO 540 ot./min,
• pneumatiky 500/50 R17,
• konstrukční rychlost 30 km/h,
• doporučený výkon traktoru 80 HP.

Přesná generace produktu

Dobová technická brožura N-221/3-1 uvádí nosnost přibližně 6 000 kg, vlastní hmotnost přibližně 3 140 kg, délku 6 530 mm, šířku 2 426 mm, výšku 2 650 mm a bočnice vysoké 800 mm. Objem skříně činí 6,7 m³ a ložná plocha 8,8 m².

Oficiální rodinný návod N-221 stejné revize potvrzuje pro N-221/3-1 rozměry 6 530 × 2 426 × 2 650 mm, rozchod kol 1 800 mm, skříň 4 220 × 2 070 × 800 mm, objem 6,7 m³, vlastní hmotnost 3 140 kg, nosnost 6 000 kg, PTO 540 ot./min a požadavek 57 kW / 80 HP.

Tato sada hodnot je vnitřně konzistentní a shoduje se s pa_specs původního produktu. Proto je použita jako hlavní technický základ nové karty.

Generační konflikt 7,4 m³ vs. 6,7 m³

V původním dlouhém popisu se objevuje starší technická sada: délka přibližně 6 240 mm, šířka 2 410 mm, skříň 4 460 × 2 070 × 800 mm a objem 7,4 m³. Stejné hodnoty lze dohledat ve starších prodejních materiálech této řady.

Pozdější revize však používá rozměry 6 530 × 2 426 × 2 650 mm a objem 6,7 m³. Právě tyto údaje jsou v technickém poli exportu produktu SKU 13794 a odpovídají dobové brožuře i rodinnému návodu.

Nová karta proto nepoužívá 7,4 m³ jako hlavní parametr. Hodnota 7,4 m³ zůstává pouze generační historickou poznámkou ke staršímu provedení.

Dnešní EU provedení je další generace

Současný CynkoMet N-221/3-1 EU už používá další modernizaci. Výrobce dnes uvádí vlastní hmotnost přibližně 3 200 kg, délku 6 540 mm, šířku 2 395 mm, výšku 2 655 mm, bočnice 750 mm, vnitřní šířku skříně 2 100 mm a objem přibližně 7 m³ při plnění 5 cm nad bočnice.

Současné provedení také uvádí nakládací výšku přibližně 2 090 mm a pracovní záběr 6–8 m. Tyto hodnoty nejsou přepisovány do historické karty SKU 13794, protože jde o novější homologovanou revizi.

Jednoosý pevný podvozek

N-221/3-1 je jednoosé rozmetadlo s pevnou nápravou. Rozchod kol je 1 800 mm. U dobové generace se používají pneumatiky 500/50 R17 a maximální konstrukční rychlost je 30 km/h.

Jednoosá konstrukce nabízí dobrou manévrovatelnost, ale přenáší vysoké zatížení na jedinou nápravu a na závěs traktoru. Dobový návod uvádí maximální svislé zatížení oka oje 2 500 kg.

Při kontrole použitého stroje je nutné prověřit ložiska kol, brzdové bubny, nápravu, stav disků a pneumatik, svary rámu a uchycení oje.

Pneumatiky 500/50 R17

Přesná technická dokumentace zvolené generace uvádí pneumatiky 500/50 R17. Původní dlouhý text na jednom místě zmiňoval 500/70-17, což je v konfliktu s technickou tabulkou produktu a s dobovou brožurou.

Hlavní karta proto používá 500/50 R17. U konkrétního stroje je ale vždy nutné ověřit skutečně osazený homologovaný rozměr podle technického průkazu a výrobního štítku.

Vertikální adaptér A4VS

N-221/3-1 používá adaptér A4VS se čtyřmi vertikálními šnekovými bubny. Buben je opatřen pracovními noži a materiál rozrušuje po celé výšce. Konstrukce adaptéru umožňuje rozmetat chlévskou mrvu, kompost, rašelinu a při vhodné konfiguraci také vápenné materiály.

Dobová brožura uvádí pracovní záběr přibližně 6–7 m podle použitého materiálu. Současná EU generace už uvádí přibližně 6–8 m. Pro SKU 13794 je proto hlavní hodnota 6–7 m.

Při kontrole adaptéru je nutné prověřit všechny čtyři bubny, nože, ložiska, převody, kotouče, ochranné kryty a rovnoměrnost chodu. Chybějící nebo opotřebené pracovní prvky zásadně ovlivňují rovnoměrnost rozhozu.

PTO 540 ot./min

Oficiální návod potvrzuje pro N-221/3-1 pracovní otáčky PTO 540 ot./min. Pohon adaptéru je mechanický z vývodového hřídele traktoru přes kloubový hřídel a převody.

Kloubový hřídel musí mít kompletní bezpečnostní kryty a správnou délku. Při připojení je nutné zkontrolovat teleskopickou rezervu a zabránit dorazu při zatáčení.

Hydraulický podlahový dopravník

Na rozdíl od menší řady N-233 používá N-221/3-1 hydraulický pohon podlahového dopravníku s plynulou regulací. To umožňuje přesněji nastavovat přísun materiálu k adaptéru bez mechanického přepínání pevných stupňů.

Původní produkt popisuje dopravník jako čtyřřetězový. Řetězy jsou žárově zinkované a jejich články mají průměr přibližně Ø 11 mm. Dopravníkové příčky jsou výměnné.

Plynulá regulace rychlosti dopravníku umožňuje měnit aplikační dávku podle pojezdové rychlosti, hustoty materiálu a požadovaného množství na hektar.

Hydraulická zadní zasuva

Hydraulická zadní stěna neboli zasuva odděluje náklad od rozmetacího adaptéru. Zamezuje tomu, aby materiál tlačil na bubny ještě před jejich rozběhem, a umožňuje kontrolovaný přísun materiálu.

Zasuva se pohybuje ve vedeních na bočnicích a na spodní části používá těsnicí prvek. Při kontrole je důležité prověřit válce, hadice, vedení, rovnost zasuvy a těsnost hydraulických spojů.

Žárově zinkovaná konstrukce

CynkoMet používá žárové zinkování spodního a horního rámu, bočnic, řetězů, adaptéru, ochranných prvků a dalších částí podle konkrétní výrobní revize. Zinkování chrání konstrukci zvenku i uvnitř profilů.

Dobová brožura zvolené generace uvádí tloušťku podlahového plechu přibližně 3 mm a stěn 2,5 mm. V původním textu produktu se na některých místech objevovala stěna 2 mm, což odpovídá staršímu provedení. Nová karta proto používá 3 / 2,5 mm pro generaci 6,7 m³.

Dvoupolohová oj

Rozmetadlo používá dvoupolohovou oj pro připojení k hornímu nebo spodnímu závěsu traktoru. Standardní výměnné oko má průměr 50 mm. U novějších provedení je oj homologována podle předpisu 55 UN ECE.

Dobová dokumentace uvádí spojovací výšku spodní polohy přibližně 390 mm a horní polohy přibližně 1 030 mm. Maximální svislé zatížení oka je přibližně 2 500 kg.

Kulový závěs K80 se objevuje jako novější příplatková možnost a jeho přítomnost na konkrétním starším stroji je nutné ověřit.

Brzdová soustava

Dobová brožura generace odpovídající 3 140 kg uvádí dvouokruhovou pneumatickou brzdovou soustavu ve standardní výbavě. Původní produkt tuto konfiguraci rovněž uvádí jako standard.

Jednookruhová pneumatická nebo hydraulická brzdová soustava se objevovala jako alternativní výbava podle trhu a roku výroby. U konkrétního stroje je vždy nutné ověřit skutečnou konfiguraci a homologaci.

Ruční parkovací brzda s klikou je součástí základní konstrukce.

Hydraulika

Hydraulický systém ovládá podlahový dopravník a zadní zasuvu. Dobová výbava používá pozinkované ocelové trubky a pružné hydraulické hadice. Připojení k traktoru odpovídá systému ISO 7241-1 DN 12,5 u novějších kusů této generace.

Volitelně mohl být použit přídavný hydraulický rozvaděč pro traktory s omezeným počtem hydraulických okruhů. Pozdější výbava umožňuje elektrické ovládání posuvu dopravníku z kabiny.

Osvětlení a silniční výbava

Elektrická instalace pracuje s napětím 12 V a používá připojovací kabel se 7PIN zástrčkou. Dobová generace kombinovala žárovková zadní světla a LED přední nebo obrysové prvky podle konkrétního provedení.

Součástí silniční výbavy jsou také odrazové prvky a klíny kol. Plné LED osvětlení bylo u některých revizí příplatkové, zatímco současná EU generace jej používá častěji ve standardu.

Transportní využití

Po demontáži rozmetacího adaptéru a montáži nástaveb se zadní hydraulickou stěnou lze N-221/3-1 použít jako samovykládací objemový přepravník pro vhodné lehčí zemědělské materiály.

Nástavby o výšce přibližně 750–800 mm podle generace nelze používat současně s rozmetacím adaptérem. Před přestavbou je nutné respektovat konfiguraci konkrétního stroje a nepřekračovat povolenou nosnost.

Digitální a elektrické ovládání – novější příplatková výbava

U pozdějších provedení výrobce nabízí digitální ovládání podlahového dopravníku, zadní stěny, objemové klapky nebo hydraulické podpěry oje. K dispozici je také elektrické ovládání hydraulického posuvu dopravníku z kabiny traktoru.

Tyto prvky nejsou automaticky součástí každého SKU 13794. V nové kartě jsou vedeny pouze jako novější nebo příplatková výbava.

Standardní výbava generace 6,7 m³

• bočnice vysoké 800 mm,
• vertikální adaptér A4VS se 4 bubny,
• hydraulický podlahový dopravník s plynulou regulací,
• hydraulická zadní zasuva,
• žárově zinkovaný spodní a horní rám,
• žárově zinkovaný dopravníkový řetěz Ø 11 mm,
• vyměnitelné dopravníkové příčky,
• dvoupolohová oj s okem 50 mm,
• mechanická podpěra oje,
• dvouokruhová pneumatická brzdová soustava,
• ruční parkovací brzda,
• 12V osvětlení,
• pneumatiky 500/50 R17,
• jedna pevná náprava,
• kloubový hřídel.

Volitelná výbava

• objemové nástavby se zadní hydraulickou stěnou,
• přídavný hydraulický rozvaděč,
• hydraulická podpěra oje,
• deflektor,
• plné LED osvětlení podle revize,
• hydraulická rychlospojka s neutralizátorem tlaku,
• jednookruhová pneumatická nebo hydraulická brzda podle trhu,
• širokoúhlý kloubový hřídel,
• digitální ovládání,
• elektrické řízení hydraulického posuvu dopravníku,
• závěs K80 u novějších konfigurací.

Nastavení dávky

Dávku materiálu ovlivňuje rychlost podlahového dopravníku, pojezdová rychlost, vlastnosti materiálu a pracovní záběr adaptéru. Hydraulická plynulá regulace umožňuje přísun materiálu měnit bez mechanického přestavování převodů.

Před větší aplikací je vhodné provést zkušební průjezd a porovnat spotřebované množství s ošetřenou plochou. Při výrazné změně vlhkosti nebo struktury materiálu je vhodné nastavení zkontrolovat znovu.

Pro stabilní rozhoz je nutné udržovat PTO 540 ot./min a rovnoměrný přísun materiálu přes celou šířku dopravníku.

Kontrola použitého N-221/3-1

• Adaptér A4VS: zkontrolovat všechny 4 bubny, nože, kotouče, ložiska a převody.
• Dopravník: prověřit všechny řetězy, články Ø 11 mm, příčky a napínací systém.
• Hydraulická zasuva: zkontrolovat vedení, válce, hadice a těsnost.
• Náprava: prověřit ložiska, brzdy, svary a upevnění.
• Pneumatiky: ověřit 500/50 R17 nebo skutečný homologovaný rozměr.
• Oj: zkontrolovat oko, čep, svary a mechanickou nebo hydraulickou podpěru.
• Brzdy: ověřit typ pneumatické nebo hydraulické soustavy podle výrobního štítku.
• Kardan: prověřit ochranné kryty, klouby a délku.
• Rám a zinkování: zkontrolovat deformace, praskliny a mechanicky poškozené zinkování.
• Podlaha: prověřit prodření, deformace a stav šroubovaných / nýtovaných spojů.
• Elektrika: zkontrolovat 12V kabeláž, konektor a osvětlení.
• Výrobní štítek: potvrdit konkrétní revizi a homologaci.

Údržba a mazání

Rodinný návod N-221 obsahuje pro N-221/3-1 samostatný mazací plán. Čepy napínáků podlahového dopravníku a ložiska zadního hřídele se mají mazat přibližně každých 8 provozních hodin. Napínací kolečko se u mazatelné verze maže rovněž přibližně každých 8 hodin.

Horní ložiska adaptéru N-221/3-1 se podle návodu mažou přibližně každých 24 provozních hodin. Ložiska kol se doplňují mazivem přibližně každé 3–4 měsíce a rozpěrací táhla brzd přibližně každých 6 měsíců.

Šroub mechanické podpěry a šroub kliky ruční brzdy se doporučuje mazat přibližně každé 3–4 měsíce.

Zazimování

Před delším odstavením je vhodné skříň, podlahový dopravník a adaptér kompletně vyčistit a nechat vyschnout. Zbytky organických hnojiv zadržují vlhkost a urychlují korozi i na zinkovaných dílech.

Po vyčištění se doporučuje promazat servisní body, zkontrolovat řetězy, hydrauliku, brzdy, kardan a pneumatiky. Rodinný návod doporučuje skladování v uzavřeném nebo alespoň zastřešeném a větraném prostoru a při dlouhodobém odstavení stroj nenechávat zatížený.

Bezpečnost práce

Adaptér A4VS může odhazovat kameny, dřevo a další cizí předměty. Během práce nesmí být v dosahu rozmetacího adaptéru žádné osoby.

Na stroji je předepsáno PTO 540 ot./min. Vstup do skříně při zapnutém pohonu je zakázán. Čištění, seřizování a servis se smí provádět pouze po vypnutí PTO, motoru traktoru a zajištění soupravy proti pohybu.

Ochranné kryty řetězů, převodů a kardanu musí být kompletní a funkční.

Technická specifikace – generace odpovídající SKU 13794

Hlavní opravy a zpřesnění

• Generace: hlavní karta je sjednocena na revizi 3 140 kg / 6,7 m³ / 6 530 × 2 426 × 2 650 mm.
• Objem: 7,4 m³ patří starší revizi s delší skříní přibližně 4 460 mm. Pro SKU 13794 je hlavní hodnota 6,7 m³.
• Dnešní model: současný N-221/3-1 EU má cca 3 200 kg, 7 m³ a bočnice 750 mm. Tyto novější údaje nebyly přepsány do SKU 13794.
• Skříň: dobový návod zvolené generace potvrzuje 4 220 × 2 070 × 800 mm.
• Pneumatiky: hlavní technická hodnota je 500/50 R17; konfliktní 500/70-17 z textové výbavy nebyla převzata.
• Adaptér: potvrzen A4VS se 4 vertikálními bubny.
• Dopravník: hydraulický s plynulou regulací, čtyřřetězové provedení a řetěz Ø 11 mm.
• PTO: oficiální návod potvrzuje 540 ot./min.
• Výkon: 80 HP / 57 kW je potvrzen dobovou dokumentací a je použit v pa_power.
• Servis: doplněny přesné intervaly mazání pro N-221/3-1 z oficiálního rodinného návodu.
