Traktorový návěs URSUS T-083/A je skořepinový tandemový návěs určený pro přepravu obilí, zemědělských plodin, krmiv a dalších vhodných sypkých materiálů. Model kombinuje nosnost 10 tun, samonosnou těsnou korbu, zadní hydraulické sklápění a hydraulicky otevírané zadní čelo s možností řízeného výsypu.

Tato karta se vztahuje ke konkrétnímu historickému produktu Polagro SKU 3861. Jeho technická specifikace uvádí vlastní hmotnost 2 720 kg, nosnost 10 000 kg, objem korby 10,86 m³, ložnou plochu 9,9 m², vnitřní rozměry korby 4 510 × 2 200 × 1 100 mm, pneumatiky 400/60-15.5, maximální rychlost 40 km/h, doporučený výkon traktoru 95 HP a svislé zatížení oka závěsu 1 820 kg.

Archivní katalog URSUS 2018 potvrzuje stejné základní hodnoty modelu T-083/A: nosnost 10 t, vlastní hmotnost 2 720 kg, minimální výkon 70 kW / 95 HP, ložnou plochu 9,90 m², objem 10,86 m³, korbu 4 510 × 2 200 × 1 100 mm, dvouhadicové pneumatické brzdy a zadní sklápění. Díky tomu je technická identifikace tohoto produktu velmi dobře doložená.

Skořepinová korba pro sypké zemědělské materiály

T-083/A používá samonosnou skořepinovou korbu. Oproti klasickému návěsu s několika otevíracími bočnicemi nabízí vanová konstrukce méně spojů v ložném prostoru a dobrou těsnost při přepravě obilí a dalších sypkých materiálů.

Skořepinové provedení je vhodné zejména pro materiály, které se vykládají zadním sklápěním. Při přepravě je vždy nutné respektovat nosnost, objemovou hmotnost materiálu a jeho vhodnost pro konstrukci korby.

Nosnost 10 000 kg

Jmenovitá nosnost činí 10 000 kg. Tento údaj se shoduje mezi konkrétní produktovou kartou Polagro a archivním katalogem URSUS.

Při nakládání je důležité rozložit materiál rovnoměrně po délce a šířce korby. Přetížení přední nebo jedné boční části může nepříznivě ovlivnit zatížení závěsu, podvozku i stabilitu při jízdě a sklápění.

Vlastní hmotnost 2 720 kg

Vlastní hmotnost návěsu je podle produktové karty Polagro i katalogu URSUS 2 720 kg. Starší skladová nabídka Polagro uváděla celkovou hmotnost 12 720 kg, což odpovídá součtu vlastní hmotnosti a desetituňové nosnosti.

Pro silniční provoz jsou vždy rozhodující hmotnosti uvedené v technickém průkazu konkrétního stroje. Příplatkové prvky, například hydraulická podpěra, nástavby, širší pneumatiky nebo další vybavení, mohou skutečnou vlastní hmotnost změnit.

Objem korby 10,86 m³

Základní objem skořepinové korby činí 10,86 m³. Tato hodnota je potvrzená v kartě Polagro i katalogu URSUS.

Polagro v historické nabídce uvádělo také možnost dodatečných nástaveb, které výrazně zvyšují objem pro lehčí velkoobjemové materiály, například siláž, senáž nebo štěpku. Přesný objem korby s nástavbami však v dostupných podkladech není jednoznačně uveden, proto jej v technické tabulce nevypočítáváme ani neodhadujeme.

Ložná plocha 9,9 m²

Ložná plocha návěsu činí 9,9 m². Vnitřní délka korby je 4 510 mm, šířka 2 200 mm a výška 1 100 mm.

Velká plocha a skořepinové provedení jsou vhodné pro efektivní přepravu volně ložených zemědělských komodit. Při přepravě jiného typu materiálu je nutné zkontrolovat, zda nedochází k nadměrnému bodovému nebo abrazivnímu zatížení podlahy a stěn.

Vnitřní rozměry korby 4 510 × 2 200 × 1 100 mm

Rozměry ložného prostoru jsou 4 510 × 2 200 × 1 100 mm. Tyto rozměry se shodují v Polagro kartě i historickém katalogu výrobce.

Rozměry korby jsou důležité nejen pro odhad objemu nákladu, ale také při plánování nakládání sklízecí technikou nebo překládacím zařízením.

Sklápění pouze dozadu

URSUS T-083/A je zadní sklápěč. Korba se hydraulicky vyklápí dozadu a na rozdíl od modelů T-040, T-042 nebo T-080/2A není určena pro třístranné sklápění.

Jednostranné zadní sklápění odpovídá skořepinové konstrukci a umožňuje rychlé vyprázdnění korby. Před sklápěním musí být návěs postaven na dostatečně pevném a pokud možno rovném podkladu.

Hydraulicky otevírané zadní čelo

Polagro uvádí hydraulicky otevírané zadní čelo. Hydraulické ovládání umožňuje uvolnit výsyp bez ruční manipulace přímo u zadní části návěsu.

Historické materiály Polagro potvrzují také hydraulické zajištění zadního čela společně s jeho zdvihem. Před vykládáním je nutné zkontrolovat funkci mechanismu, hydraulických hadic a zajištění.

Těsnění zadního čela

Zadní čelo je podle původní produktové karty vybaveno těsnicí gumou. Ta pomáhá omezit únik jemnějšího sypkého materiálu v místě styku zadního čela s korbou.

Těsnění je při pravidelném provozu vhodné kontrolovat na mechanické poškození, ztvrdnutí nebo deformaci.

Výsypné stavitelné okénko

V zadním čele je nastavitelné výsypné okénko, které umožňuje řízený výtok sypkého materiálu bez úplného otevření celé zadní stěny.

Tato funkce je praktická například při vyprazdňování obilí do dopravníku, násypky nebo jiného navazujícího zařízení, kde je potřeba dávkovat materiál postupně.

Nastavitelný skluz

Produktová karta Polagro uvádí nastavitelný skluz ve výklopném čele. Ten pomáhá směrovat proud sypkého materiálu při dávkovaném vyprazdňování.

Před použitím je vhodné zkontrolovat mechanické zajištění a čistotu skluzu, aby nedošlo k jeho ucpání nebo samovolnému pohybu.

Tandemový podvozek

T-083/A používá tandemový podvozek. Polagro uvádí nápravy ADR s parabolickým odpružením, historický katalog URSUS popisuje tandemové zavěšení jako prvek zlepšující trakční a jízdní vlastnosti soupravy.

Tandemové uspořádání rozkládá zatížení na více kol a je vhodné pro návěs této hmotnostní kategorie. Při ostrém zatáčení je však potřeba počítat s bočním namáháním pneumatik typickým pro tandemové podvozky.

Nápravy ADR

Produktové i skladové materiály Polagro potvrzují použití náprav ADR. Konkrétní označení náprav a brzdových komponentů je vhodné ověřit na výrobním štítku nápravy, zejména při objednávání náhradních dílů.

Parabolické odpružení náprav

Polagro uvádí parabolické odpružení. Odpružený tandem pomáhá tlumit rázy při jízdě po nerovném povrchu a přispívá ke stabilnějšímu chování naložené soupravy.

Pravidelná kontrola by měla zahrnovat pružiny, jejich uložení, nápravy, ložiska a další části podvozku.

Dvouhadicové pneumatické brzdy

URSUS T-083/A je vybaven dvouhadicovým pneumatickým brzdovým systémem. Tento údaj potvrzuje produktová karta Polagro, historické skladové nabídky i katalog URSUS 2018.

Traktor musí mít odpovídající pneumatické připojení. Před jízdou je nutné zkontrolovat správné zapojení hadic, těsnost soustavy a funkci provozních brzd.

Mechanická parkovací brzda

Součástí výbavy je mechanická parkovací brzda. Při odstavení odpojeného návěsu je nutné brzdu aktivovat a podle podmínek použít také zakládací klíny.

Dva zakládací klíny

Historické skladové podklady Polagro uvádějí dva zakládací klíny. Jde o důležitý bezpečnostní prvek při odstavení návěsu, zejména na mírně svažitém povrchu nebo při připojování a odpojování traktoru.

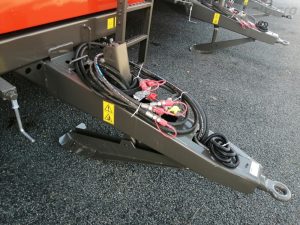

Otočné tažné oko 50 mm

T-083/A používá otočné tažné oko o průměru 50 mm. Polagro uvádí použití se spodním agrohákem, systémem Piton-Fix nebo odpovídajícím spodním tažným zařízením.

Před agregací je nutné ověřit technickou kompatibilitu oka se závěsem konkrétního traktoru a zkontrolovat opotřebení oka i tažného čepu.

Svislé zatížení závěsu 1 820 kg

Maximální zatížení oka závěsu je v technické kartě uvedeno jako 1 820 kg, což odpovídá přibližně 17,84 kN v katalogu URSUS.

Traktor musí mít pro toto svislé zatížení schválené tažné zařízení. Skutečné zatížení závěsu ovlivňuje rozložení materiálu v korbě, a proto není vhodné koncentrovat těžký náklad pouze v přední části návěsu.

Mechanická nebo hydraulická podpěrná noha

Původní produktová karta uvádí mechanickou podpěrnou nohu. Historické nabídky Polagro současně potvrzují možnost hydraulické podpěrné nohy jako příplatkové nebo skladové výbavy.

U konkrétního prodávaného kusu je proto potřeba ověřit skutečné provedení podpěry. Hydraulická varianta zjednodušuje připojení těžkého návěsu k traktoru.

Pneumatiky 400/60-15.5 14PR

Konkrétní karta SKU 3861 a katalog URSUS 2018 uvádějí pneumatiky 400/60-15.5 14PR. Tento rozměr je proto hlavním technickým údajem pro daný historický záznam.

V dalších skladových a obchodních nabídkách Polagro se objevuje také širší varianta 500/50-17. Nejde nutně o rozpor – T-083/A byl nabízen s více variantami pneumatik. Při objednání konkrétního kusu je potřeba ověřit skutečně namontované obutí a jeho homologaci.

Maximální rychlost 40 km/h

Produktová karta Polagro i katalog URSUS uvádějí maximální přepravní rychlost 40 km/h. Pro silniční provoz je však vždy rozhodující údaj uvedený v technickém průkazu konkrétního stroje.

Skutečnou rychlost je nutné přizpůsobit hmotnosti nákladu, stavu komunikace, terénu, pneumatikám a jízdním podmínkám.

Pro traktory od 70 kW / 95 HP

Minimální doporučený výkon traktoru je 70 kW / 95 HP. Tento údaj se shoduje mezi Polagro kartou a katalogem URSUS.

Vedle výkonu musí traktor splňovat požadavky na svislé zatížení závěsu, pneumatické brzdy, hydraulické připojení pro sklápění a zadní čelo a elektrickou instalaci.

Elektrická instalace 12 V

Návěs je vybaven 12V elektrickou instalací s osvětlením. Před jízdou po veřejných komunikacích je nutné zkontrolovat funkci směrových, brzdových, obrysových a zadních světel.

Blatníky zadních kol

Polagro uvádí blatníky zadních kol. Ty omezují rozstřik nečistot a vody při jízdě po poli i na komunikaci.

Žebřík, vnitřní nášlapy a obslužná lávka

Původní karta uvádí žebřík na vnější straně s vnitřními nášlapy. Starší skladové podklady Polagro zmiňují také obslužnou lávku.

Tyto prvky usnadňují přístup ke korbě při kontrole a údržbě. Na návěs se vystupuje pouze při bezpečně odstaveném a zabrzděném stroji.

Povrchová úprava URSUS

Historické specifikace Polagro uvádějí dvousložkovou povrchovou úpravu odolnou vůči UV záření v barvách URSUS: korba RAL 2002 a podvozek RAL 7022.

Poškozená místa laku je vhodné včas opravit, aby byla ocelová konstrukce chráněna proti korozi.

Celkové rozměry a rozdíl ve výšce

Konkrétní karta Polagro SKU 3861 uvádí celkové rozměry 6 015 × 2 440 × 2 200 mm. Délka a šířka se shodují s historickým katalogem URSUS, ale katalog 2018 uvádí celkovou výšku 1 800 mm.

Další obchodní zdroje pracují s výškou přibližně 1 800 až 2 250 mm podle provedení. Tento rozdíl může souviset s konkrétní konfigurací, pneumatikami nebo způsobem měření, ale dostupné podklady jej neumožňují jednoznačně vysvětlit. Proto je pro SKU 3861 zachována hodnota 2 200 mm z konkrétní karty Polagro a současně je rozdíl výslovně uveden k ověření podle výrobního štítku a technického průkazu.

Volitelné nástavby pro velkoobjemové materiály

Polagro historicky nabízelo pro T-083/A silážní nebo objemové nástavby, které bylo možné domontovat také na již dodané stroje. Nástavby jsou vhodné především pro materiály s nižší objemovou hmotností, například siláž, senáž nebo štěpku.

Přesná výška nástaveb, výsledný objem a změna vlastní hmotnosti nejsou pro konkrétní SKU 3861 v dostupné technické kartě jednoznačně uvedeny, proto je nutné je ověřit podle konkrétního provedení.

Další historicky doložená výbava

• hydraulická podpěrná noha,
• širší pneumatiky 500/50-17,
• silážní / objemové nástavby,
• přední závěs K80 v některých skladových nabídkách,
• zadní výsypné okénko a nastavitelný skluz.

Konkrétní stav a výbava prodávaného stroje se mohou lišit od historické ceníkové konfigurace.

Praktické použití

• přeprava obilí a osiva,
• přeprava krmiv a dalších zemědělských plodin,
• přeprava sypkých materiálů vhodných pro skořepinovou korbu,
• přeprava lehkých velkoobjemových materiálů s odpovídajícími nástavbami,
• rychlé zadní vykládání materiálu,
• řízené dávkování přes zadní výsypné okénko.

Bezpečnost při sklápění

Sklápění se provádí pouze na stabilním a pokud možno rovném povrchu. Při zvednutí korby se těžiště soupravy výrazně posouvá vzhůru a jakákoli boční nerovnováha může snížit stabilitu návěsu.

Náklad nesmí být přimrzlý nebo nalepený pouze na jedné straně. V prostoru za návěsem a v dosahu hydraulicky otevíraného zadního čela se během sklápění nesmí nacházet osoby.

Co ověřit před objednáním

• rok výroby a výrobní štítek konkrétního návěsu,
• celkovou homologovanou výšku konkrétního provedení,
• údaje o celkové hmotnosti a rychlosti v technickém průkazu,
• skutečně namontované pneumatiky 400/60-15.5 nebo 500/50-17,
• provedení mechanické nebo hydraulické podpěrné nohy,
• stav náprav ADR a parabolického odpružení,
• stav dvouhadicových pneumatických brzd a parkovací brzdy,
• stav hydrauliky sklápění a zadního čela,
• stav těsnění zadního čela a výsypného okénka,
• provedení tažného oka 50 mm a kompatibilitu se závěsem traktoru,
• případné nástavby a další příplatkovou výbavu.

Údržba a pravidelná kontrola

Pravidelnou kontrolu vyžadují hydraulické hadice a válec sklápění, mechanismus zadního čela, těsnění, nápravy a odpružení, pneumatické brzdy, oj a tažné oko, parkovací brzda, kola, pneumatiky a elektrická instalace.

Po přepravě vlhkých nebo agresivních materiálů je vhodné korbu vyčistit. Čistý stroj umožňuje snadněji odhalit poškození laku, svarů nebo konstrukce.

Hlavní výhody

• nosnost 10 000 kg,
• vlastní hmotnost 2 720 kg,
• objem korby 10,86 m³,
• ložná plocha 9,9 m²,
• skořepinová těsná korba,
• hydraulické zadní sklápění,
• hydraulicky otevírané zadní čelo,
• stavitelné výsypné okénko a skluz,
• tandemový podvozek s nápravami ADR,
• parabolické odpružení,
• dvouhadicové pneumatické brzdy,
• otočné oko 50 mm,
• pro traktory od 70 kW / 95 HP.

Technické parametry konkrétního SKU 3861

Parametr	Hodnota
Výrobce	URSUS
Model	T-083/A
Typ stroje	Skořepinový tandemový traktorový návěs
Nosnost	10 000 kg
Vlastní hmotnost	2 720 kg
Historická celková hmotnost dle skladové nabídky Polagro	12 720 kg
Objem korby	10,86 m³
Ložná plocha	9,9 m²
Vnitřní rozměry korby	4 510 × 2 200 × 1 100 mm
Celková délka	6 015 mm
Celková šířka	2 440 mm
Celková výška SKU 3861 dle Polagro	2 200 mm
Historický katalog URSUS – celková výška	1 800 mm; rozdíl nutno ověřit podle konkrétního provedení
Standardní pneumatiky SKU 3861	400/60-15.5 14PR
Historická alternativní konfigurace pneumatik	500/50-17
Maximální rychlost	40 km/h
Minimální výkon traktoru	70 kW / 95 HP
Svislé zatížení oka závěsu	1 820 kg / přibližně 17,84 kN
Systém sklápění	Hydraulický, pouze dozadu
Typ korby	Skořepinová / samonosná
Zadní čelo	Hydraulicky otevírané, s těsněním
Výsypné okénko	Stavitelné
Podvozek	Tandemový
Nápravy	ADR
Odpružení	Parabolické
Brzdy	Dvouhadicové pneumatické
Parkovací brzda	Mechanická
Tažné oko	Otočné, 50 mm, pro spodní závěs
Podpěrná noha	Mechanická; hydraulická byla dostupná podle výbavy
Elektrická instalace	12 V s osvětlením
Povrchová úprava historického provedení	Korba RAL 2002 / podvozek RAL 7022
