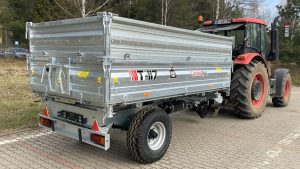

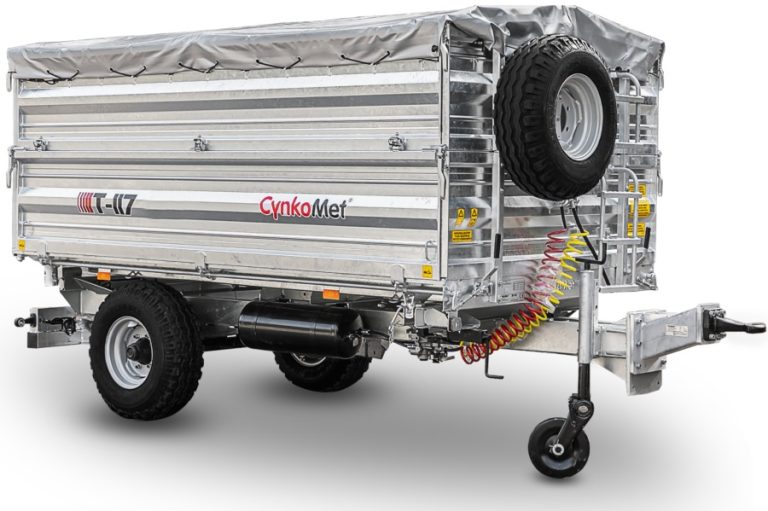

Traktorový návěs CYNKOMET T-117 3,5 t je kompaktní jednonápravový třístranně sklopný návěs určený pro každodenní přepravu zemědělských materiálů, obilí a dalších vhodných sypkých nebo kusových nákladů. Díky malé vlastní hmotnosti, jednoduché jednonápravové konstrukci a třístrannému sklápění je vhodný jako univerzální dopravní prostředek pro menší a střední zemědělské podniky, farmy i komunální provozy.

Tato produktová karta se vztahuje ke konkrétní historické variantě Polagro SKU 6458. Je důležité ji nezaměňovat s novější homologovanou verzí T-117 EU, která má v současném výrobním programu Cynkomet již odlišnou vlastní hmotnost, rozměry a některé technické parametry. Pro tento produkt proto zachováváme hodnoty odpovídající původnímu provedení T-117 3,5 t.

Kompaktní jednonápravový návěs

T-117 je postavený na jedné nápravě s pevným zavěšením. Kompaktní rozměry a celková šířka přibližně 1,99 m usnadňují pohyb po hospodářských dvorech, mezi budovami i na užších komunikacích. Jednonápravová koncepce přispívá k dobré manévrovatelnosti při couvání a práci v omezeném prostoru.

Návěs se připojuje k traktoru pomocí pevné oje. Původní karta Polagro uvádí možnost připojení k hornímu nebo spodnímu závěsu traktoru a výměnné tažné oko 40 mm. Před objednáním konkrétního kusu je vhodné ověřit provedení oka a kompatibilitu se závěsem používaného traktoru.

Nosnost přibližně 3,5 tuny

Technická tabulka Polagro uvádí nosnost 3 500 kg. Historické podklady výrobce Cynkomet pro původní T-117 uvádějí hodnotu 3 515 kg. Rozdíl 15 kg vychází z různých historických katalogových podkladů; prakticky jde o stejnou kategorii návěsu s nosností přibližně 3,5 tuny.

Při nakládání je nutné respektovat nejen jmenovitou nosnost návěsu, ale také rovnoměrné rozložení nákladu, dovolené svislé zatížení závěsu traktoru a podmínky provozu. Materiál by měl být v korbě rozložen tak, aby nedocházelo k výraznému jednostrannému přetížení.

Vlastní hmotnost 1 165 kg

Historická varianta T-117 3,5 t má vlastní hmotnost 1 165 kg. Nízká vlastní hmotnost je jednou z výhod tohoto provedení, protože umožňuje zachovat dobrou užitnou nosnost při relativně kompaktních rozměrech.

Skutečná hmotnost konkrétního kusu se může lišit podle doplňkové výbavy, například nástaveb bočnic, plachty, rezervního kola nebo dalšího příslušenství.

Korba o objemu 3 m³

Základní korba má podle původní technické specifikace objem 3 m³. Vnitřní délka korby je 3 320 mm, vnitřní šířka 1 810 mm a základní výška bočnic 500 mm. Ložná plocha dosahuje přibližně 6 m².

Základní objem je vhodný pro přepravu obilí, krmiv, osiva, lehčích sypkých materiálů a dalších zemědělských nákladů. Historická nabídka počítala také s přídavnými bočnicemi, které umožňovaly objem korby zvýšit.

Třístranné hydraulické sklápění

Jednou z největších praktických výhod T-117 je třístranný systém sklápění. Korbu lze podle polohy zajišťovacích čepů vyklápět dozadu nebo na jednu z bočních stran. To umožňuje přizpůsobit vykládku místním podmínkám bez nutnosti vždy najíždět zadní částí návěsu k místu vysypání.

Sklápění zajišťuje teleskopický hydraulický válec. Původní karta Polagro uvádí čtyřstupňové provedení a hydraulické připojení k traktoru typu ISO 7241-1 DN 12,5. Při práci se sklápěcí korbou je nutné stát na pevném a pokud možno rovném podkladu.

Hydraulická soustava sklápění

Hydraulická instalace slouží pouze k ovládání sklápění korby a je napájena z hydrauliky traktoru. Hadice a přípojky je potřeba před každou prací zkontrolovat na poškození a netěsnosti.

Při zvednuté korbě je nutné používat servisní podpěru vždy, když se provádí kontrola nebo údržba v prostoru pod korbou. Nikdy není bezpečné pracovat pod zdviženou korbou zajištěnou pouze tlakem hydraulického systému.

Žárově zinkované konstrukční části

CYNKOMET dlouhodobě využívá žárové zinkování jako ochranu ocelových částí proti korozi. U původní karty T-117 Polagro jsou jako žárově zinkované uvedeny například bočnice, rám korby, spodní rám, schůdky, některé podpěry a další konstrukční části.

Žárový zinek chrání nejen vnější plochy, ale u vhodně navržených uzavřených profilů také vnitřní části konstrukce. To je praktické zejména u návěsu, který během roku pracuje v dešti, blátě, prachu a dalších korozně náročných podmínkách.

Bočnice 500 mm

Základní bočnice mají výšku 500 mm. Původní karta Polagro uvádí tloušťku plechu bočnic 2,5 mm a centrální zajištění spodních bočnic.

Centrální mechanismus zajištění usnadňuje obsluhu při sklápění. Před jízdou je nutné vždy ověřit úplné zavření a zajištění všech bočnic, zejména při přepravě sypkého materiálu.

Podlaha korby z plechu 3 mm

Podlaha ložné korby je podle původní specifikace vyrobena z plechu o tloušťce 3 mm. Robustní podlaha je důležitá při pravidelném nakládání zemědělských materiálů a při čištění korby.

Při přepravě velmi abrazivních, ostrých nebo mimořádně těžkých materiálů je vždy nutné posoudit vhodnost návěsu pro konkrétní použití a zabránit bodovému přetěžování podlahy.

Pneumatické brzdy a parkovací brzda

Původní karta Polagro uvádí homologovaný dvouokruhový pneumatický brzdový systém s manuálním nastavením brzdné síly. Návěs je současně vybaven ruční parkovací brzdou s klikou.

Před provozem je nutné ověřit kompatibilitu brzdové soustavy s konkrétním traktorem a pravidelně kontrolovat stav pneumatických hadic, spojek a mechanických částí brzd.

Náprava ADR a pneumatiky 11.5/80-15.3

Původní produktová karta uvádí nápravu společnosti ADR s plným čtyřhranným profilem 70 mm a brzdami 300 × 60. Návěs používá pneumatiky 11.5/80-15.3.

Rozchod kol je podle technické tabulky Polagro 1 500 mm. Stav pneumatik, tlak huštění a dotažení kol je vhodné kontrolovat před každou delší přepravou a pravidelně během sezóny.

Nakládací výška 1 050 mm

Podlaha korby se nachází přibližně 1 050 mm nad terénem. Relativně nízká ložná výška usnadňuje nakládání čelním nakladačem, ruční práci kolem návěsu a přístup do korby.

Původní výbava zahrnuje také vnější žebřík a vnitřní stupně usnadňující bezpečný vstup do prázdné korby při kontrole nebo čištění. Při vstupu do korby musí být návěs zajištěn proti pohybu.

Celkové rozměry

Historická technická specifikace Polagro pro SKU 6458 uvádí celkové rozměry 4 730 × 1 990 × 1 490 mm v základním provedení bez zvýšených nástaveb.

Kompaktní šířka pod dva metry a délka 4,73 m podporují dobrou manévrovatelnost návěsu. Při doplnění nástaveb nebo plachty je nutné počítat s větší celkovou výškou.

Pro traktory od přibližně 30 HP

Původní technická tabulka doporučuje traktor o výkonu přibližně 30 HP. Samotný výkon motoru ale není jediným kritériem. Traktor musí mít odpovídající závěs, hydrauliku, brzdové přípojky a dostatečnou vlastní hmotnost pro bezpečnou práci s plně naloženým návěsem.

Pro jízdu ve svahu, na měkkém povrchu nebo v náročnějším terénu může být vhodný výkonnější a těžší traktor.

Konstrukční rychlost 30 km/h

Historická varianta T-117 má podle technické tabulky Polagro konstrukční rychlost 30 km/h. Při jízdě je nutné vždy respektovat technický stav stroje, hmotnost a charakter nákladu, povrch komunikace a platné dopravní předpisy.

Praktické využití

• přeprava obilí a osiva,
• přeprava krmiv a dalších zemědělských materiálů,
• odvoz materiálu mezi jednotlivými částmi farmy,
• nakládání a vykládání v omezeném prostoru díky třístrannému sklápění,
• komunální a údržbové přepravní práce s vhodným materiálem.

Příplatková výbava původního provedení

Původní nabídka Polagro uváděla řadu doplňků umožňujících přizpůsobit T-117 konkrétnímu provozu. Patřily mezi ně například zvýšené bočnice 500 mm, držák a rezervní kolo, rám plachty, šněrovaná plachta, výsypný žlab, síťové nástavby nebo další prvky.

Při koupi konkrétního kusu je nutné ověřit, která příplatková výbava je skutečně namontována. Jednotlivé prvky mohou ovlivnit vlastní hmotnost, objem i celkové rozměry návěsu.

Bezpečnost při sklápění

Sklápění korby se provádí pouze na dostatečně pevném a stabilním povrchu. Materiál se při zvedání korby přesouvá, a pokud je náklad nerovnoměrně rozložený nebo přimrzlý k jedné straně, může vzniknout výrazné boční zatížení.

V prostoru vykládky nesmí být žádné osoby. Před sklápěním je nutné zkontrolovat správné nastavení čepů pro požadovaný směr vyklápění a dostatečný prostor nad i vedle korby.

Co ověřit před objednáním

• rok výroby a konkrétní provedení T-117,
• údaje na výrobním štítku a v technickém průkazu,
• skutečnou povolenou nosnost konkrétního kusu,
• provedení tažného oka a jeho kompatibilitu s traktorem,
• stav pneumatických brzd a parkovací brzdy,
• stav hydraulického válce, hadic a rychlospojky,
• stav bočnic a jejich centrálního zajištění,
• stav rámu, podlahy a sklápěcího mechanismu,
• rozměr a stav pneumatik,
• namontovanou příplatkovou výbavu.

Údržba a pravidelná kontrola

Pravidelná kontrola by měla zahrnovat sklápěcí čepy, hydraulický válec, hadice a přípojky, pneumatickou brzdovou soustavu, závěs oje, zajištění bočnic, kola a pneumatiky. U pracovního návěsu je vhodné pravidelně kontrolovat také svary a namáhaná místa rámu.

Po přepravě agresivních nebo vlhkých materiálů je vhodné korbu důkladně vyčistit. Přestože je velká část konstrukce chráněna žárovým zinkem, čistý stroj se lépe kontroluje a případné mechanické poškození lze odhalit včas.

Hlavní výhody

• kompaktní jednonápravové provedení,
• třístranné hydraulické sklápění,
• nosnost přibližně 3,5 t,
• vlastní hmotnost 1 165 kg,
• objem základní korby 3 m³,
• ložná plocha přibližně 6 m²,
• žárově zinkované konstrukční části,
• pneumatický brzdový systém a parkovací brzda,
• pneumatiky 11.5/80-15.3,
• spolupráce s traktory od přibližně 30 HP.

Technické parametry historické varianty SKU 6458

Nezávazná poptávka

Máte zájem o CYNKOMET T-117 3,5 t? Kontaktujte nás. Ověříme konkrétní provedení, dostupnost, výbavu, technický stav a vhodnost návěsu pro váš traktor a plánovaný způsob použití.
