CYNKOMET N-233/5 A2HS – jednoosé rozmetadlo 4,5 t

CYNKOMET N-233/5 je jednoosé rozmetadlo organických hnojiv určené pro farmy, které potřebují jednoduchý, robustní a snadno servisovatelný stroj s nosností 4 500 kg. Přesná generace produktu POLAGRO SKU 11397 odpovídá staršímu provedení N-233/5 s vlastní hmotností přibližně 1 450 kg, skříní o objemu 5,25 m³, pevnými bočnicemi vysokými 750 mm a horizontálním dvoububnovým adaptérem A2HS.

Dobový oficiální návod výrobce potvrzuje celkové rozměry 5 770 × 2 060 × 2 600 mm, skříň 3 960 × 1 720 × 750 mm, ložnou plochu 6,8 m², výšku podlahy 1 060 mm, světlou výšku 400 mm, pneumatiky 400/60-15,5, konstrukční rychlost 30 km/h, pracovní rychlost maximálně 8 km/h a požadovaný výkon traktoru 33 kW / 45 HP.

N-233/5 je potřeba odlišit od příbuzného N-233/6. N-233/5 používá horizontální A2HS, zatímco N-233/6 používá vertikální A4VS-P. Oba modely mají nosnost 4,5 t, ale liší se vlastní hmotností i pracovním adaptérem.

Hlavní přednosti N-233/5

• nosnost 4 500 kg,
• vlastní hmotnost cca 1 450 kg u starší generace,
• objem skříně 5,25 m³,
• ložná plocha 6,8 m²,
• pevné bočnice 750 mm,
• jednoosý pevný podvozek,
• adaptér A2HS se dvěma horizontálními bubny,
• mechanický podlahový dopravník s 9stupňovou regulací,
• žárově zinkovaný řetěz dopravníku,
• PTO 540 ot./min,
• minimální moment kardanu 400 Nm,
• pneumatiky 400/60-15,5,
• jednookruhová pneumatická brzda ve starší standardní výbavě,
• pracovní rychlost max. 8 km/h,
• konstrukční rychlost 30 km/h,
• doporučený výkon traktoru 45 HP.

Přesná generace SKU 11397

Starší oficiální návod CynkoMet pro modely N-233/5 a N-233/6 potvrzuje, že N-233/5 je model s nosností 4,5 t, pevnými nesklopnými bočnicemi vysokými 0,75 m a adaptérem A2HS.

Technická tabulka stejného návodu uvádí pro N-233/5 délku 5 770 mm, šířku 2 060 mm, výšku 2 600 mm, skříň 3 960 × 1 720 × 750 mm, objem 5,25 m³, ložnou plochu 6,8 m² a vlastní hmotnost přibližně 1 450 kg.

Tato sada hodnot se velmi dobře shoduje s exportem POLAGRO a jednoznačně potvrzuje, že SKU 11397 patří ke starší lehčí generaci, nikoli k dnešní homologované verzi N-233/5 EU.

Rozchod kol – 1 450 vs. 1 500 mm

Původní produktová karta a starší prodejní materiály uvádějí rozchod kol 1 450 mm. Oficiální výrobní návod, který jinak přesně odpovídá hmotnosti 1 450 kg, rozměrům 5 770 × 2 060 × 2 600 mm a objemu 5,25 m³, uvádí rozchod 1 500 mm.

Proto je v nové technické kartě jako hlavní hodnota použito 1 500 mm podle oficiální dokumentace výrobce. Původních 1 450 mm zůstává zaznamenáno v auditní poznámce jako dobový prodejní/exportní údaj.

Objem skříně 5,25 m³

Nákladová skříň má u této generace rozměry přibližně 3 960 × 1 720 × 750 mm. Oficiální návod uvádí objem 5,25 m³ a ložnou plochu 6,8 m².

Výška podlahy od podloží je 1 060 mm. Původní produkt uvádí nakládací výšku 1 835 mm; dobový návod samostatnou nakládací výšku v hlavní technické tabulce neuvádí, takže je tato hodnota v nové kartě označena jako údaj z původního produktu. Současná EU generace mimochodem používá stejnou nakládací výšku 1 835 mm, ale jinou výšku platformy a jiné rozměry.

Pevné bočnice 750 mm

N-233/5 používá pevné, nesklopné bočnice vysoké 750 mm. Tím se liší od některých menších modelů řady N-233 s nižšími nebo otevíracími bočnicemi.

Původní karta uvádí tloušťku stěn 2 mm a podlahu přibližně 3 mm. Současná EU generace používá podlahu 4 mm a stěny 2 mm, takže tloušťka podlahy je jedním z jasných generačních rozdílů.

Jednoosý pevný podvozek

N-233/5 je jednoosé rozmetadlo s pevnou nápravou. Jednoduchá konstrukce snižuje počet pohyblivých podvozkových dílů a přispívá k dobré manévrovatelnosti.

Při kontrole použitého stroje je potřeba prověřit nápravu, ložiska kol, brzdový buben, upevnění nápravy k rámu, stav disků a pneumatik. Dobový návod uvádí světlou výšku přibližně 400 mm.

Pneumatiky 400/60-15,5

Oficiální návod potvrzuje pneumatiky 400/60-15,5 14PR. Maximální tlak uvádí přibližně 350 kPa.

Stejný základní rozměr pneumatik zachovává i novější EU generace. U konkrétního použitého stroje je vhodné ověřit nosnost, stáří, stav bočnic a správný tlak.

Adaptér A2HS

N-233/5 používá horizontální adaptér A2HS. Dobový návod jej popisuje jako šroubovaný rám se dvěma horizontálními bubny s drticími noži o průměru přibližně 400 mm.

A2HS je vhodný pro chlévskou mrvu, kompost, rašelinu a další materiály, které musí být před rozhozem rozrušeny. Výrobce u současného N-233/5 EU uvádí pracovní záběr přibližně 4–6 m podle použitého materiálu, ale tuto hodnotu nepřenášíme zpětně jako garantovaný parametr starší generace SKU 11397.

Při servisu je nutné kontrolovat bubny, drticí nože, ložiska, převodové řetězy, ochranné kryty a dotažení šroubových spojů. Dobový návod požaduje kontrolu stavu nožů a rozmetacích prvků před každým použitím.

Rozdíl proti N-233/6

N-233/6 používá místo horizontálního A2HS vertikálně nakloněný čtyřbubnový adaptér A4VS-P. Starší návod uvádí u N-233/6 vlastní hmotnost přibližně 1 620 kg, zatímco N-233/5 má přibližně 1 450 kg.

U obou modelů je stejná nosnost 4 500 kg a shodná nákladová skříň, ale odlišný adaptér zásadně mění hmotnost i způsob rozmetání.

Mechanický podlahový dopravník s 9 stupni

Podlahový dopravník je poháněn mechanicky od PTO. Posuv materiálu lze měnit v několika polohách regulační páky; dobové prodejní materiály jej popisují jako devítistupňový systém.

Návod uvádí, že při rozmetání se používají první tři pracovní polohy pro pohyb dopravníku směrem k adaptéru. Nejvyšší rychlosti jsou určeny zejména pro vykládání při přestavbě stroje na transportér.

Před každým použitím je nutné kontrolovat technický stav a napnutí řetězů. Pokud lze řetěz uprostřed zvednout o více než 100 mm, je potřeba provést napnutí. Po vyčerpání rozsahu napínáků návod doporučuje zkracovat řetězy vždy symetricky po dvojicích článků.

PTO 540 ot./min a kardan min. 400 Nm

Oficiální návod stanovuje pro kloubový hřídel minimální jmenovitý moment 400 Nm a jmenovité otáčky 540 ot./min.

Pro přesnou starší revizi návod uvádí také požadavek na správný teleskopický rozsah kardanu. Před uvedením do provozu je potřeba zkontrolovat, že se hřídel při zatáčení nebo změně polohy závěsu neopírá o doraz.

Výkon traktoru 45 HP

Výrobce uvádí minimální výkonový požadavek 33 kW / 45 HP. Stejná hodnota je v původní kartě POLAGRO a zůstává beze změny.

Kromě výkonu musí mít traktor funkční PTO 540 ot./min, vhodný závěs, odpovídající brzdové připojení a dostatečnou vlastní hmotnost pro bezpečné vedení soupravy.

Jednookruhová pneumatická brzda jako dobový standard

Dobový oficiální návod je v tomto bodě jednoznačný: jednookruhová pneumatická brzdová soustava je standardní výbavou N-233/5 i N-233/6. Dvouokruhová pneumatická a hydraulická brzdová soustava byly příplatkové.

Původní produkt uváděl jednohadicovou pneumatickou soustavu, takže v tomto bodě odpovídal přesné generaci.

Současná N-233/5 EU už používá dvouokruhovou pneumatickou soustavu s ručním regulátorem brzdné síly jako standard. Jde však o novější homologovanou generaci a tento stav se do SKU 11397 nepřenáší.

Ruční parkovací brzda

Standardní výbavou je ruční parkovací brzda s klikou. Pneumatická provozní brzda a mechanická parkovací brzda tvoří oddělené systémy.

Při odstavení na svahu je vhodné zároveň používat zakládací klíny. Mechanismus parkovací brzdy je potřeba pravidelně čistit a mazat.

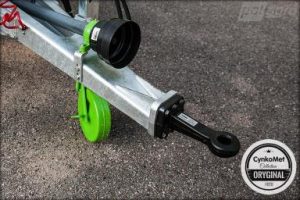

Závěs a podpěra oje

Starší N-233/5 je určen pro spodní připojení k traktoru a používá výměnné oko Ø 50 mm. Původní karta uvádí sklopnou podpěru oje s kovovým kolečkem.

U současného EU modelu je oj dvoupolohová pro horní i spodní připojení, což je další generační změna. Pro historický SKU 11397 proto v hlavní kartě zachováváme starší způsob připojení.

Hydraulická zadní stěna

Dobový návod uvádí hydraulickou zadní stěnu jako volitelnou výbavu. Odděluje náklad od adaptéru, zajišťuje materiál při transportu a pomáhá při bezpečném rozběhu pracovního ústrojí.

Při kontrole použitého stroje je nutné prověřit hydraulický válec, hadice, rychlospojky a vedení stěny. Návod požaduje těsný hydraulický systém bez viditelných úniků.

Zadní čelo a transportní využití

Po demontáži rozmetacího adaptéru a montáži zadního čela lze stroj použít jako objemový samovykládací transportér. Dobový návod tuto možnost výslovně popisuje.

Při přestavbě na transportér je nutné respektovat návod a skutečnou konfiguraci stroje. Dobový návod upozorňuje, že provedení s demontovaným adaptérem nemusí splňovat všechny požadavky pro provoz po veřejných komunikacích.

Elektrická instalace 12 V

Elektrická instalace je napájena 12 V. Dobový stroj používá silniční osvětlení a připojení k traktoru prostřednictvím elektrického kabelu.

Před každou jízdou je nutné zkontrolovat funkčnost světel a stav kabeláže. Návod zakazuje jízdu s nefunkčním osvětlením.

Hydraulika

Základní podlahový dopravník i adaptér jsou poháněny mechanicky. Hydraulika je využita podle výbavy například pro zadní stěnu nebo hydraulické brzdy.

Dobový návod uvádí maximální tlak hydraulického systému 160 bar. Hydraulické hadice se mají pravidelně kontrolovat a poškozené díly okamžitě měnit.

Současný N-233/5 EU – generační srovnání

Dnešní N-233/5 EU je konstrukčně výrazně modernizovaný. Výrobce uvádí vlastní hmotnost přibližně 1 840 kg, délku 5 810 mm, šířku 2 120 mm a výšku 2 735 mm.

Současná skříň má vnitřní délku přibližně 3 770 mm, šířku 1 720 mm a výšku bočnic 750 mm. Podlaha má 4 mm a stěny 2 mm. Výrobce uvádí objem přibližně 5 m³ při plnění 5 cm nad bočnice a 5,6 m³ usypově.

Dnešní EU provedení používá rozchod 1 500 mm, pevnou nápravu, pneumatiky 400/60-15,5, výkon 45 HP, A2HS a standardní dvouokruhovou pneumatickou brzdovou soustavu. Pracovní záběr současného adaptéru výrobce uvádí přibližně 4–6 m.

Tyto aktuální parametry nesmí být zaměněny za historickou kartu SKU 11397.

Mezistupeň novější generace

Novější návod CynkoMet z roku 2023 uvádí u N-233/5 vlastní hmotnost 1 840 kg, rozměry přibližně 5 805 × 2 120 × 2 735 mm, skříň 3 765 × 1 720 × 750 mm a objem 4,7 m³.

Rozdíl mezi 4,7 m³ v novějším návodu a 5,0 / 5,6 m³ v současném EU materiálu souvisí s další revizí a odlišným způsobem udávání objemu. Ani jedna z těchto novějších hodnot není důvodem měnit starší SKU 11397 s 5,25 m³.

Standardní výbava starší generace

• pevné bočnice 750 mm,
• adaptér A2HS,
• jednoosý pevný podvozek,
• mechanický podlahový dopravník s 9stupňovou regulací,
• jednookruhová pneumatická brzda,
• ruční parkovací brzda,
• pneumatiky 400/60-15,5,
• přední ochranná síť,
• 12V elektrická instalace,
• spodní závěs s okem Ø 50 mm,
• sklopná podpěra oje.

Volitelná výbava starší generace

• dvouokruhová pneumatická brzdová soustava,
• hydraulická brzdová soustava,
• hydraulická zadní stěna,
• zadní čelo pro transportní režim,
• kloubový hřídel podle dodávky,
• další prvky podle trhu a roku výroby.

Kontrola použitého N-233/5

• Náprava: zkontrolovat nosník, ložiska, brzdu a upevnění k rámu.
• Pneumatiky: ověřit 400/60-15,5, tlak a stav disků.
• Skříň: prověřit podlahu, bočnice, svary a zinkování.
• Dopravník: kontrolovat řetězy, příčky, napínáky a ozubená kola.
• A2HS: zkontrolovat oba bubny, nože, ložiska a převodové řetězy.
• Kardan: ověřit min. 400 Nm, 540 ot./min, kryty a správnou délku.
• Brzdy: určit, zda má stroj standardní jednookruhovou nebo příplatkovou soustavu.
• Oj: prověřit oko Ø 50 mm, čep, svary a podpěru.
• Hydraulika: u zadní stěny nebo hydraulických brzd zkontrolovat těsnost.
• Osvětlení: zkontrolovat 12V instalaci.
• Výrobní štítek: podle roku výroby potvrdit přesnou revizi.

Údržba dopravníku

Oficiální návod požaduje kontrolu stavu a napnutí dopravníkových řetězů před každým použitím. Pokud lze řetěz uprostřed délky zvednout o více než 100 mm, je potřeba napnutí upravit.

Pokud už napínák nemá další rozsah, návod doporučuje zkrátit řetěz o dva články. Řetězy se musí zkracovat souměrně, aby dopravník zůstal veden rovně.

Mazání a převodovka

Dobový návod stanovuje mazací plán pro ložiska, řetězy, napínáky, brzdy a adaptér. Ložiska zadního hřídele dopravníku a vybrané západky se mažou přibližně každých 10 hodin práce.

Vybrané řetězové a napínací mechanismy se ošetřují pololetně, další ložiska a prvky zpravidla jednou ročně podle tabulky mazání. Převodovka má servisní interval přibližně 100 hodin.

Olej v převodovce se podle návodu mění poprvé po přibližně 20 hodinách práce a následně každých 100 hodin. Uváděné množství je přibližně 1,6 l a doporučený olej AGROL U nebo odpovídající specifikace.

Brzdová soustava a vzdušník

Návod doporučuje pravidelně kontrolovat pneumatickou soustavu a po dokončení práce vypouštět vodu ze vzdušníku. V zimním období může zmrzlá voda poškodit pneumatické komponenty.

U dvouokruhové příplatkové brzdy je potřeba správně nastavovat ruční regulátor podle zatížení stroje.

Zazimování

Po skončení sezony je nutné stroj důkladně vyčistit a omýt, následně jej nechat vyschnout v suchém a větraném prostoru.

Řetězy, ložiska, převody, kardan a další servisní body je vhodné ošetřit podle mazacího plánu. Návod doporučuje dlouhodobé skladování v uzavřeném nebo alespoň zastřešeném a větraném prostoru.

Bezpečnost práce

Adaptér A2HS může odhazovat kameny, kusy dřeva a jiné cizí předměty. Do materiálu proto nesmí být přimíchány pevné předměty a v pracovním dosahu adaptéru se nesmí pohybovat žádné osoby.

Čištění, seřizování a servis se smí provádět pouze po vypnutí PTO, zastavení motoru traktoru a zajištění soupravy proti pohybu. Do skříně se nesmí vstupovat při zapnutém dopravníku.

Všechny ochranné kryty kardanu, převodů a adaptéru musí být kompletní.

Technická specifikace – starší generace odpovídající SKU 11397

Parametr	Hodnota
Model	CYNKOMET N-233/5 A2HS
Nosnost	4 500 kg
Vlastní hmotnost	cca 1 450 kg
Objem skříně	5,25 m³
Ložná plocha	6,8 m²
Celkové rozměry	5 770 × 2 060 × 2 600 mm
Rozměry skříně	3 960 × 1 720 × 750 mm
Výška podlahy	1 060 mm
Světlá výška	400 mm
Rozchod kol	1 500 mm podle oficiálního návodu
Pneumatiky	400/60-15,5 14PR
Adaptér	A2HS – 2 horizontální bubny
Průměr bubnů	cca 400 mm
Dopravník	mechanický, 9 stupňů
PTO	540 ot./min
Min. moment kardanu	400 Nm
Pracovní rychlost	max. 8 km/h
Konstrukční rychlost	30 km/h
Doporučený výkon traktoru	45 HP

Hlavní opravy a zpřesnění

• Generace: karta je zamčena na starší N-233/5 1 450 kg / 5,25 m³ / 5 770 × 2 060 × 2 600 mm.
• Rozchod: původních 1 450 mm je dobový exportní/prodejní údaj; oficiální návod stejné revize uvádí 1 500 mm, proto je hlavní hodnota opravena na 1 500 mm.
• Adaptér: potvrzen A2HS se dvěma horizontálními bubny Ø cca 400 mm.
• Bočnice: potvrzeny pevné nesklopné bočnice 750 mm.
• Brzdy: jednookruhová pneumatická soustava je dobový standard; dvouokruhová a hydraulická byly volitelné.
• PTO: potvrzeno 540 ot./min a minimální moment kardanu 400 Nm.
• Výkon: 45 HP je bezpečně potvrzen.
• Současná EU generace: cca 1 840 kg, 5–5,6 m³, 5 810 × 2 120 × 2 735 mm, podlaha 4 mm a dvouokruhová pneumatická brzda standardně. Tyto hodnoty nejsou přeneseny do SKU 11397.
