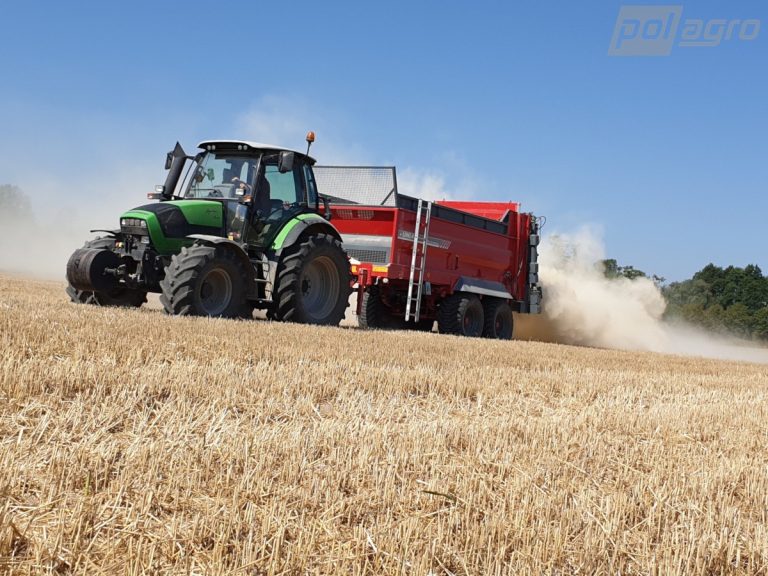

UNIA TYTAN 8 TD PREMIUM – tandemové rozmetadlo organických hnojiv

UNIA TYTAN 8 TD PREMIUM je univerzální tandemové rozmetadlo chlévské mrvy a dalších vhodných organických nebo sypkých materiálů. Historická generace odpovídající této kartě POLAGRO je přesně popsána v oficiálním katalogu UNIA 2019. Nabízela tři rozdílné koncepce rozmetacího adaptéru: svislý čtyřválcový, svislý dvouválcový a horizontální nebo drticí adaptér s kotoučovým rozmetacím stolem.

Model TYTAN 8 TD PREMIUM má nominální nosnost 6 500 kg a polní nosnost 9 000 kg. Objem skříně je výrobcem uváděn jako 7,0 + 3,0 m³. Tandemový podvozek používá standardní pneumatiky 400/60×15,5 a rozmetací ústrojí je poháněno přes PTO 540 ot./min. Pro tuto generaci výrobce uvádí doporučený výkon traktoru 70–80 HP.

Při aktualizaci této karty bylo nutné oddělit přesnou dobovou generaci od novějších katalogů. Katalog 2019 ještě pro TYTAN 8 TD PREMIUM uvádí také horizontální/drticí adaptér s kotoučovým stolem a pracovním záběrem 12–24 m. V katalogu 2021 a v katalogu 2023 už je model 8 TD PREMIUM v technické tabulce veden pouze se svislým dvouválcovým a čtyřválcovým adaptérem. Proto je hlavní specifikace této karty zamknuta na dobovou konfiguraci 2019 a novější změny jsou uvedeny pouze jako generační poznámky.

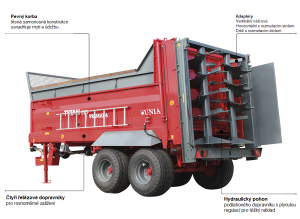

Hlavní přednosti TYTAN 8 TD PREMIUM

• nominální nosnost 6 500 kg,
• polní nosnost 9 000 kg,
• objem skříně / mrvy 7,0 + 3,0 m³,
• tandemový dvounápravový podvozek,
• čtyřřetězový podlahový dopravník – dvě dvojice řetězů Ø 11 mm,
• hydraulický pohon dopravníku s plynulou regulací,
• svislý čtyřválcový adaptér se záběrem 4–6 m,
• svislý dvouválcový adaptér se záběrem 8–12 m,
• u generace 2019 také horizontální/drticí + kotoučový adaptér se záběrem 12–24 m,
• šířka adaptéru 1,80 m,
• PTO 540 ot./min,
• standardní pneumatiky 400/60×15,5,
• doporučený výkon traktoru 70–80 HP,
• horní nebo spodní závěs podle konfigurace.

Přesná historická generace

Dobový katalog UNIA 2019 je pro tuto kartu klíčový, protože přesně odpovídá údajům, které byly na původní kartě POLAGRO použity – včetně tří hmotností 3 175 / 3 350 / 3 410 kg a pracovních záběrů 4–6 / 8–12 / 12–24 m. Tyto hodnoty patří jednotlivým typům adaptéru a nejde o tři náhodné varianty hmotnosti jednoho stejného provedení.

Pro TYTAN 8 TD PREMIUM uvádí dobový katalog následující kompletní hmotnosti tandemové verze: přibližně 3 175 kg se svislým čtyřválcovým adaptérem, 3 350 kg se svislým dvouválcovým adaptérem a 3 410 kg s horizontálním nebo drticím adaptérem s kotoučovým stolem. Rozdíl vzniká hmotností jednotlivých rozmetacích ústrojí.

Katalog 2021 už horizontální/drticí adaptér u modelů TYTAN 7–10 TD PREMIUM v hlavní technické tabulce nenabízí. Pozdější katalog 2023 rovněž uvádí u TYTAN 8 TD PREMIUM pouze čtyřválcový a dvouválcový svislý adaptér. Historická karta 2019 proto musí být zachována jako samostatná generace a nesmí být přepsána současnou užší nabídkou adaptérů.

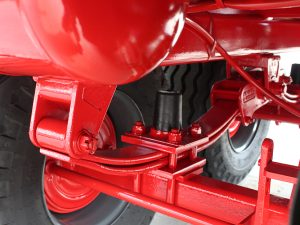

Konstrukce a podvozek

Označení TD vyjadřuje tandemové provedení. Dobový katalog popisuje TYTAN PREMIUM jako dvounápravové tandemové rozmetadlo. Novější katalogy výslovně uvádějí odpružený tandemový podvozek a zdůrazňují rozložení hmotnosti na větší plochu půdy. U TYTAN 8 TD PREMIUM jsou standardní pneumatiky 400/60×15,5.

Tandem pomáhá rozložit zatížení, omezuje propadání kol do měkké půdy a zlepšuje plynulost jízdy přes nerovnosti. U použitého stroje je důležité kontrolovat vůle v uložení tandemového systému, čepy, pouzdra, pružicí prvky, ložiska kol, stav nábojů a rovnoměrné opotřebení pneumatik.

Oficiální návod pro rodinu TYTAN PREMIUM 7/7TD/8/8TD/10/10TD potvrzuje u modelu 8 TD čtyři pojezdová kola. Návod je starší než přesný katalog 2019 a některé rozměrové údaje se proto mírně liší; pro hlavní rozměry této karty je použit přesný katalog 2019.

Skříň a rozměry – oprava původní karty

Dobový katalog 2019 uvádí pro TYTAN 8 TD PREMIUM celkové rozměry 6,75 × 2,30 × 3,00 m. Rozměry nákladové skříně jsou 4,35 × 1,80 × 1,00 m a nakládací výška je 2,30 m.

Původní karta POLAGRO měla v technických údajích zjevně prohozený nebo chybně přepsaný údaj: uváděla celkovou výšku 2,64 m a výšku skříně 3,00 m. Oficiální katalogy 2019 i 2021 potvrzují, že výška skříně je 1,00 m a celková výška stroje 3,00 m. Nová karta proto používá 6,75 × 2,30 × 3,00 m pro celý stroj a 4,35 × 1,80 × 1,00 m pro skříň.

Objem skříně / mrvy je 7,0 + 3,0 m³. Toto označení je převzato přímo z dobového katalogu výrobce a je vhodnější než pouhé marketingové označení „7 000 l“, protože zachovává způsob, jakým UNIA parametr uváděla.

Čtyřřetězový podlahový dopravník

TYTAN PREMIUM používá robustní podlahový dopravník tvořený čtyřmi řetězy, tedy dvěma páry. Dobový katalog uvádí články o průměru Ø 11 mm. Řetězy jsou spojeny stíracími příčkami a hydraulický pohon zajišťuje plynulé podávání materiálu směrem k adaptéru.

Hydraulická bezestupňová regulace umožňuje měnit množství materiálu přiváděného k rozmetacímu ústrojí. Výsledná aplikační dávka závisí na rychlosti dopravníku, pojezdové rychlosti, hustotě a vlhkosti materiálu a skutečném pracovním záběru.

Při servisu je nutné kontrolovat rovnoměrné napnutí všech čtyř řetězů, stav příček, vodicích ploch, napínacích kol a převodovky dopravníku. Nerovnoměrně vytahané řetězy mohou vést k šikmému posuvu materiálu, zvýšenému zatížení převodů a poškození dopravníku.

Svislý čtyřválcový adaptér

Čtyřválcový svislý adaptér je vhodný pro intenzivní rozrušení chlévské mrvy a pracuje v užším záběru. Dobový katalog uvádí pracovní šířku 4–6 m. Kompletní hmotnost TYTAN 8 TD PREMIUM s tímto adaptérem je přibližně 3 175 kg.

Výhodou čtyř menších pracovních válců je důkladné rozmělnění materiálu. Při kontrole použitého stroje je nutné sledovat nože, lopatky, uložení válců, ložiska a převody. Výrazně rozdílné opotřebení pracovních orgánů může zhoršit obrazec rozhozu a zvýšit vibrace.

Svislý dvouválcový adaptér

Dvouválcový svislý adaptér nabízí širší pracovní záběr 8–12 m a je vhodný zejména pro univerzální aplikaci chlévské mrvy. Dobový katalog uvádí u TYTAN 8 TD PREMIUM s touto konfigurací hmotnost přibližně 3 350 kg.

Pro rovnoměrnou práci je důležité udržovat PTO na požadovaných otáčkách, správně nastavit pojezdovou rychlost a hlídat stav nožů a deflektorů. Příliš nízké otáčky nebo výrazně opotřebené pracovní orgány zmenšují záběr a zhoršují rovnoměrnost.

Horizontální / drticí adaptér s kotoučovým stolem – historická varianta 2019

Dobový katalog 2019 pro TYTAN 8 TD PREMIUM uvádí také horizontální nebo drticí adaptér kombinovaný s kotoučovým rozmetacím stolem. Pracovní záběr této konfigurace je 12–24 m a kompletní hmotnost stroje přibližně 3 410 kg.

Tato varianta je důležitá právě pro správné určení generace. V katalogu 2021 už hlavní tabulka TYTAN 8 TD PREMIUM horizontální adaptér neuvádí a katalog 2023 rovněž pracuje pouze se svislými adaptéry. Historický stroj z generace odpovídající katalogu 2019 však tuto možnost měl, proto je zachována v nové kartě jako dobová konfigurace a není označena jako současná nabídka.

PTO a pohon rozmetacího ústrojí

Pro TYTAN 8 TD PREMIUM je potvrzeno PTO 540 ot./min. Dobový katalog uvádí ve standardní výbavě kloubový hřídel s momentem 540 Nm a nominální délkou 1 200 mm pro TYTAN 7 / 8 / 10 PREMIUM. Jako volitelná výbava byl v katalogu 2019 veden také širokoúhlý kloubový hřídel.

Při agregaci je nutné zkontrolovat správnou délku kardanu, ochranné kryty, zajištění na PTO, volný pohyb při zatáčení a funkci ochranných spojek. Stroj nesmí pracovat s poškozeným nebo nechráněným kloubovým hřídelem.

Výkon traktoru a pracovní rychlost

Dobový katalog 2019 i katalog 2021 uvádějí pro TYTAN 8 TD PREMIUM doporučený výkon 70–80 HP. Tento rozsah je bezpečně potvrzen pro konkrétní model a generaci, proto je použit také v poli pa_power.

Oficiální návod pro TYTAN 8 TD uvádí minimální výkonovou třídu 70 HP a pracovní rychlost přibližně 4–8 km/h. Návod je starší než katalogová generace 2019, proto je rychlost použita jako provozní vodítko, nikoli jako parametr určující přesnou katalogovou generaci.

Při práci je třeba přihlédnout k hmotnosti nákladu, sklonu pozemku a půdním podmínkám. Traktor musí mít odpovídající trakci, brzdný výkon a hydraulickou kapacitu.

Brzdová soustava – oprava standardní výbavy

Původní text POLAGRO uváděl dvouokruhový pneumatický brzdový systém jako standard. Dobový katalog 2019 však pro TYTAN 7 / 8 / 10 TD PREMIUM uvádí ve standardní výbavě jednookruhovou pneumatickou brzdovou soustavu. Dvouokruhová pneumatická brzda byla dostupná jako příplatková výbava. Stejné rozdělení potvrzuje i katalog 2021.

Dobová standardní výbava dále zahrnovala ruční parkovací brzdu a kompletní světelnou instalaci. U konkrétního použitého stroje je rozhodující skutečné provedení a technický průkaz, protože mohl být objednán s příplatkovou dvouokruhovou nebo hydraulickou brzdovou soustavou.

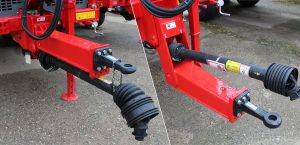

Závěs a podpěra oje

Dobový katalog uvádí možnost horního nebo spodního závěsu. Výrobce pro TYTAN používal homologovaná oka závěsu podle způsobu připojení. Ve standardní výbavě byla mechanická podpěra oje.

Jako volitelná výbava byl nabízen kulový závěs Ø 80 mm. U použitého stroje je nutné zkontrolovat vůle v oku nebo kulovém závěsu, stav čepů, svary oje a podpěru.

Standardní výbava generace 2019

• hydraulická bezestupňová regulace podlahového dopravníku,
• čtyřřetězový podlahový dopravník – dvě dvojice řetězů,
• tandemový dvounápravový podvozek,
• horní nebo spodní závěs,
• mechanická podpěra oje,
• jednookruhová pneumatická brzdová soustava,
• ruční parkovací brzda,
• kompletní osvětlení,
• kloubový hřídel 540 Nm, nominální délka 1 200 mm.

U modelu TYTAN 8 TD PREMIUM nebyla v katalogu 2019 hydraulicky zvedaná zasuva skříně uvedena jako standard; byla vedena jako příplatková položka pro modely 7 TD a 8 TD PREMIUM. V pozdějším katalogu 2021 už se zasuva objevuje v základní výbavě celé řady. To je další generační rozdíl, který nesmí být zpětně přenesen do starší karty.

Volitelná výbava generace 2019

• horizontální + kotoučový adaptér pro TYTAN 7 / 8 / 10 TD PREMIUM,
• drticí + kotoučový adaptér pro TYTAN 7 / 8 / 10 TD PREMIUM,
• objemová nástavba se síťovými nástavky 600 mm,
• hydraulicky ovládaná zasuva skříně pro TYTAN 7 / 8 TD PREMIUM,
• zadní kryt svislého adaptéru,
• mechanický deflektor pro horizontální / drticí adaptér,
• mechanický deflektor pro svislý dvouválcový nebo čtyřválcový adaptér,
• hydraulický deflektor pro svislý dvouválcový adaptér,
• hydraulický rozvaděč RBS,
• širokoúhlý kloubový hřídel,
• elektrické ovládání podlahového dopravníku MSR-5,
• dvouokruhová pneumatická brzdová soustava,
• hydraulická brzdová soustava,
• kulový závěs Ø 80 mm,
• další možnosti pneumatik podle tehdejší nabídky výrobce.

Rozdíl proti pozdějším generacím

Katalog 2021 zachovává základní parametry TYTAN 8 TD PREMIUM: 6 500 kg nominální nosnost, 9 000 kg polní nosnost, 7,0 + 3,0 m³, 6,75 × 2,30 × 3,00 m, skříň 4,35 × 1,80 × 1,00 m, PTO 540 ot./min, výkon 70–80 HP a pneumatiky 400/60×15,5. Změnil se však rozsah nabízených adaptérů a některé prvky standardní výbavy.

V roce 2021 je u modelu 8 TD v hlavní tabulce uveden svislý dvouválcový a čtyřválcový adaptér, ale horizontální + kotoučový adaptér je v tabulce označen jako nedostupný. Také zasuva skříně je už v seznamu standardní výbavy. Katalog 2023 nadále uvádí tandemový podvozek, čtyřřetězový dopravník Ø 11 mm a stejné základní nosnosti, PTO a pneumatiky, ale horizontální adaptér u modelu 8 TD v technické tabulce není.

Proto nová karta zachovává dobovou nabídku 2019, která nejlépe odpovídá původnímu POLAGRO záznamu a jeho třem hmotnostem a třem pracovním záběrům.

Kontrola použitého stroje před koupí

• Čtyři dopravníkové řetězy: zkontrolovat vytahání, rovnoměrnost napnutí, příčky, vedení a hnací kola.
• Tandemový podvozek: prověřit čepy, pouzdra, pružicí prvky, ložiska kol a geometrii náprav.
• Adaptér: ověřit přesný typ, stav válců, nožů, lopatek, kotoučů, ložisek a převodů.
• Kardan: zkontrolovat správnou délku, kryty, klouby a ochranné prvky.
• Hydraulika: prověřit hadice, rychlospojky, regulaci dopravníku a případnou hydraulickou zasuva/deflektor.
• Skříň: zkontrolovat dno, bočnice, svary, korozi a deformace.
• Brzdy: ověřit, zda konkrétní kus používá jednookruhovou, dvouokruhovou nebo hydraulickou soustavu a zda odpovídá technickému průkazu.
• Pneumatiky: zkontrolovat 400/60×15,5, nosnost, stáří, poškození a rovnoměrné opotřebení.
• Osvětlení: ověřit kompletní funkci a kabeláž.
• Výrobní štítek: porovnat rok výroby a výrobní číslo s dokumentací; zejména kvůli generačním změnám výbavy.

Údržba a mazání

Oficiální návod TYTAN PREMIUM 7/7TD/8/8TD/10/10TD uvádí konkrétní mazací intervaly. Protože návod pokrývá více provedení a je starší než přesný katalog 2019, používají se následující údaje jako servisní vodítko; u konkrétního stroje je vhodné potvrdit odpovídající vydání návodu podle výrobního čísla.

• ložiskové skříně hlavního pohonu, převody svislého adaptéru a horní ložiska svislých válců – vždy před zahájením práce, dále přibližně každých 10 hodin,
• ložiska hnacího hřídele dopravníku a napínací kola dopravníku – před zahájením práce, při provozu nejpozději přibližně po 100 hodinách,
• ložiska hydraulických válců, podpěra oje, čepy oje, čepy odpružení a rozpěrné prvky brzd – přibližně čtvrtletně a také před delším odstavením nebo zimním skladováním,
• převodovka svislého adaptéru – olej GL-4, kontrola / servis sezonně,
• převodovka podlahového dopravníku – olej GL-4, kontrola / servis sezonně.

Vedle mazání je důležité pravidelně kontrolovat dotažení spojů, napnutí řetězů, ochranné kryty, hydraulické hadice, stav brzd a pneumatik. Po práci s vlhkou mrvou, kompostem nebo vápnem je vhodné stroj co nejdříve vyčistit.

Zazimování

Před dlouhodobým odstavením je vhodné stroj kompletně vyprázdnit, odstranit zbytky materiálu z dopravníku a adaptéru, omýt jej a nechat důkladně vyschnout. Následně je vhodné promazat servisní místa, zkontrolovat převodové oleje, řetězy, hydrauliku a ošetřit poškozená místa laku.

Návod doporučuje promazat body podvozku, oje a brzdových mechanismů také před zimním uložením. Hydraulické a elektrické konektory mají být čisté a chráněné před vlhkostí. Kloubový hřídel je vhodné očistit, promazat a uložit tak, aby nebyly poškozeny ochranné kryty.

Bezpečnost práce

Rozmetací adaptér pracuje ve vysokých otáčkách a může odhazovat cizí předměty velkou rychlostí. Během práce nesmí být v prostoru za strojem ani v dosahu rozmetacího ústrojí žádné osoby. Jakékoli odstraňování ucpání, čištění nebo servis se smí provádět až po zastavení stroje, vypnutí PTO, vypnutí motoru traktoru a zajištění soupravy proti pohybu.

Ochranné kryty kloubového hřídele musí být kompletní. Stroj nesmí být provozován s překročenou nosností, nefunkčními brzdami nebo poškozeným závěsem. Pro silniční provoz je rozhodující konkrétní homologace a technický průkaz, nikoli polní nosnost 9 000 kg.

Technické údaje – dobová generace 2019

Hlavní opravy a zpřesnění

• Výška stroje a skříně: původní karta uváděla celkovou výšku 2,64 m a výšku skříně 3,00 m. Dobový katalog 2019 i katalog 2021 potvrzují celkovou výšku 3,00 m a výšku skříně 1,00 m. Tyto údaje byly opraveny.
• Brzdy: původní text uváděl dvouokruhovou pneumatickou soustavu jako standard. V generaci 2019 byla standardní jednookruhová pneumatická brzda; dvouokruhová byla příplatková.
• Adaptéry: původní trojice 4–6 / 8–12 / 12–24 m je pro generaci 2019 správná. V pozdějších katalozích 2021/2023 už horizontální adaptér u modelu 8 TD v hlavní tabulce není, proto byla karta výslovně označena jako historická generace 2019.
• Hmotnosti: 3 175 / 3 350 / 3 410 kg jsou hmotnosti tandemové verze podle typu adaptéru: čtyřválcový / dvouválcový / horizontální-drtič + kotouče.
• Dopravník: potvrzeny čtyři řetězy ve dvou párech s článkem Ø 11 mm.
• Výkon: 70–80 HP je potvrzeno katalogem 2019 i 2021 a je bezpečně uvedeno v pa_power.
