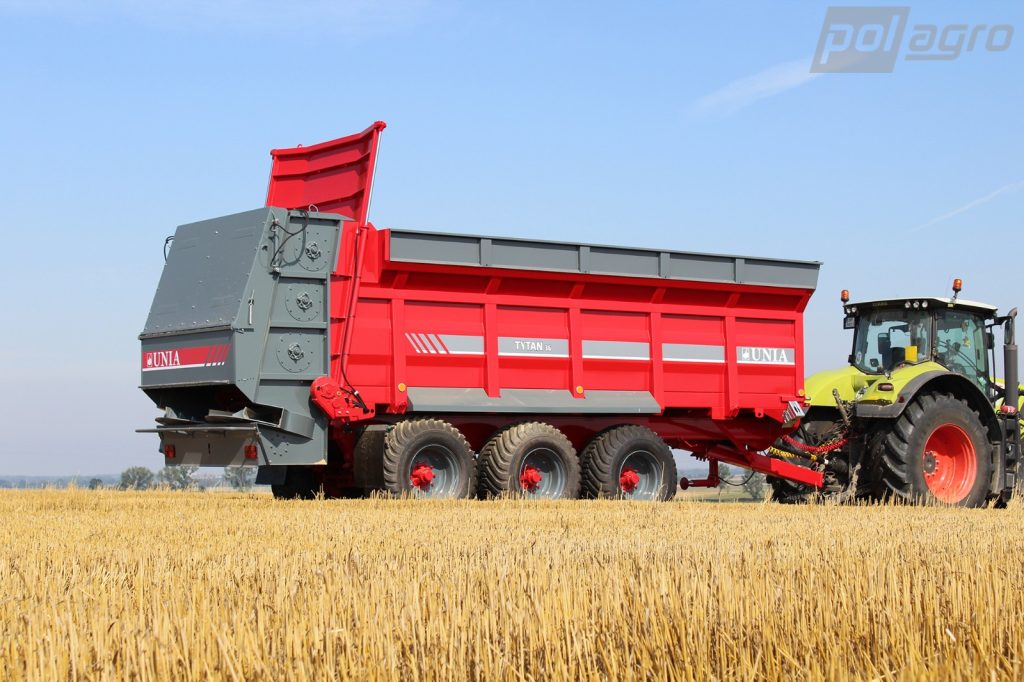

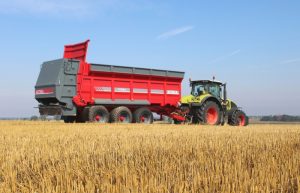

UNIA TYTAN 30 – třínápravové velkokapacitní rozmetadlo

UNIA TYTAN 30 je velkokapacitní třínápravové rozmetadlo organických hnojiv určené pro intenzivní práci ve velkých zemědělských podnicích. Přesná generace této produktové karty odpovídá oficiálnímu katalogu UNIA 2021, který pro model TYTAN 30 uvádí nominální nosnost 20 000 kg, polní nosnost 22 000 kg, objem skříně / mrvy 25,0 + 5,5 m³, PTO 1 000 ot./min a požadovaný výkon traktoru od 280 HP.

Stroj používá třínápravové odpružené zavěšení typu tridem. První a třetí náprava jsou samonastavovací řiditelné, což výrazně zlepšuje manévrovatelnost dlouhého rozmetadla při otáčení na souvrati. Podlahový dopravník tvoří čtyři řetězy ve dvou párech s články Ø 14 mm a hydraulickým plynule regulovatelným pohonem.

Je důležité zachovat správnou generaci. Současný výrobce dnes používá označení TYTAN 30 V a na aktuální stránce uvádí pro současný model objem skříně 24 m³. To není totožná technická specifikace s produktem POLAGRO SKU 11329. Nová karta proto zachovává dobově přesnou generaci katalogu 2021 s objemem 25,0 + 5,5 m³ a dnešní TYTAN 30 V zmiňuje pouze jako novější vývoj řady.

Hlavní přednosti TYTAN 30

• nominální nosnost 20 000 kg,
• polní nosnost 22 000 kg,
• objem skříně / mrvy 25,0 + 5,5 m³,
• třínápravové odpružené zavěšení typu tridem,
• první a třetí náprava samonastavovací řiditelná,
• čtyřřetězový podlahový dopravník – dvě dvojice řetězů Ø 14 mm,
• hydraulická bezestupňová regulace podlahového dopravníku,
• hydraulická zasuva skříně,
• svislý dvouválcový adaptér se záběrem 8–12 m,
• horizontální nebo drticí + kotoučový adaptér se záběrem 12–24 m,
• PTO 1 000 ot./min,
• širokoúhlý kloubový hřídel 830 Nm / 1 110 mm,
• pneumatiky 550/60×22,5,
• doporučený výkon traktoru od 280 HP.

Přesná generace 2021

Oficiální katalog UNIA 2021 vede TYTAN 30 ve třech pracovních konfiguracích: se svislým dvouválcovým adaptérem, horizontálním dvouválcovým + kotoučovým adaptérem a drticím + kotoučovým adaptérem. Nominální a polní nosnost je ve všech třech případech shodná: 20 000 a 22 000 kg.

Svislý dvouválcový adaptér pracuje v záběru 8–12 m. Horizontální a drticí konfigurace s kotoučovým stolem mají pracovní záběr 12–24 m. Katalog 2021 uvádí hmotnost 9 825 kg se svislým dvouválcovým adaptérem, 9 880 kg s horizontálním + kotoučovým adaptérem a 9 760 kg s drticím + kotoučovým adaptérem.

Původní pa_specs v exportu obsahoval pouze dvě hodnoty hmotnosti 9 825 / 9 880 kg, protože jeho tabulka zjednodušovala pracovní varianty na svislý dvouválcový a vodorovný + stůl. Nová technická specifikace doplňuje také třetí katalogově doloženou konfiguraci 9 760 kg pro drticí + kotoučový adaptér.

Třínápravové odpružení typu tridem

TYTAN 30 používá třínápravový podvozek typu tridem. Oficiální katalog 2021 uvádí odpružené zavěšení se samonastavovací řiditelnou přední a zadní nápravou. Střední náprava zůstává pevná a první s třetí nápravou při zatáčení sledují směr jízdy.

Toto řešení omezuje smýkání pneumatik, zmenšuje odpor při zatáčení a snižuje poškozování půdy. Zároveň rozkládá vysokou hmotnost stroje na tři nápravy a snižuje tlak oje na závěs traktoru.

U použitého stroje je potřeba kontrolovat čepy a pouzdra náprav, mechanismus samonastavování, pružicí prvky, náboje, ložiska kol a stav blokování řiditelných náprav při couvání podle konkrétní konfigurace stroje.

Odpružená spodní oj

Spodní oj je odpružena podélným listovým perem. Toto řešení tlumí rázy mezi traktorem a rozmetadlem při přepravě a práci v terénu. U stroje s vysokou nosností je dobrý stav oje a jejího odpružení zásadní.

Při kontrole použitého stroje je vhodné prověřit listové pero, čepy, pouzdra, svary a opotřebení závěsného oka nebo případného kulového závěsu K80.

Čtyřřetězový podlahový dopravník Ø 14 mm

Podlahový dopravník TYTAN 30 tvoří čtyři řetězy ve dvou párech s článkem Ø 14 mm. Konstrukce je určena pro přesun velkého množství těžkého materiálu k rozmetacímu adaptéru.

Dopravník je poháněn hydraulicky a jeho rychlost lze plynule regulovat. Obsluha tak může měnit množství materiálu přiváděného k adaptéru podle požadované dávky, pojezdové rychlosti a vlastností rozmetaného materiálu.

Při servisu je nutné sledovat stejnoměrné napnutí všech čtyř řetězů, stav příček, napínacích a hnacích kol a vodicích ploch. Nerovnoměrné vytahání řetězů může způsobit šikmý chod dopravníku a nadměrné zatížení převodovky.

Hydraulická zasuva skříně

Hydraulická zasuva odděluje nákladovou skříň od rozmetacího adaptéru. Při startu adaptéru tak materiál netlačí přímo na pracovní válce a pohon se může rozběhnout bez extrémního špičkového zatížení.

Zasuva také umožňuje kontrolované dávkování a rozšiřuje využití stroje při přepravě objemových materiálů. U použitého rozmetadla je vhodné kontrolovat rovnost zasuvy, vedení, hydraulické válce, hadice a těsnost.

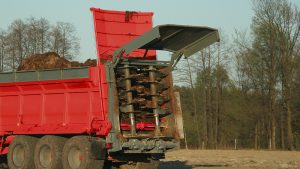

Svislý dvouválcový adaptér

Svislý dvouválcový adaptér je určen především pro chlévskou mrvu a podobné materiály. Katalog 2021 uvádí pracovní záběr 8–12 m a hmotnost kompletního stroje přibližně 9 825 kg.

Pro rovnoměrný rozhoz je důležité udržovat PTO 1 000 ot./min a dobrý stav pracovních nožů, lopatek, válců a ložisek. Reálný pracovní záběr závisí také na vlhkosti a struktuře materiálu.

Horizontální dvouválcový + kotoučový adaptér

Horizontální dvouválcový adaptér s kotoučovým rozmetacím stolem je vhodný pro širší spektrum materiálů a širší pracovní záběr. Katalog 2021 uvádí záběr 12–24 m a kompletní hmotnost TYTAN 30 přibližně 9 880 kg.

Materiál je nejprve rozrušen horizontálními válci a následně odhazován kotoučovým stolem. Toto řešení lze využít například pro uleželou mrvu, kompost, rašelinu nebo vápno podle konkrétní konfigurace.

Drticí + kotoučový adaptér

Třetí oficiálně doloženou konfigurací katalogu 2021 je drticí adaptér s kotoučovým stolem. Pracovní záběr je 12–24 m a hmotnost kompletního rozmetadla přibližně 9 760 kg.

Drticí ústrojí umožňuje intenzivnější zpracování materiálu před jeho dopadem na rozmetací kotouče. Hodí se pro materiály, u nichž je před širokým rozhozem požadováno důkladnější rozmělnění.

PTO 1 000 ot./min a širokoúhlý kardan

TYTAN 30 používá PTO 1 000 ot./min. Katalog 2021 uvádí ve standardní výbavě širokoúhlý kloubový hřídel s momentem 830 Nm a nominální délkou 1 110 mm.

Širokoúhlý hřídel je vhodný pro práci s dlouhým třínápravovým strojem, protože zlepšuje přenos výkonu při zatáčení. Při připojování je nutné zkontrolovat správnou délku, ochranné kryty, klouby a zajištění na traktoru i rozmetadle.

Rozměry a kapacita skříně

Dobově přesný katalog 2021 uvádí celkové rozměry TYTAN 30 přibližně 10,3 × 2,6 × 3,43 m. Nákladová skříň má rozměry 7,10 × 2,00–2,35 × 1,75 m. Nakládací výška je 3,25 m a šířka rozmetacího adaptéru 2,00 m.

Objem skříně / mrvy je 25,0 + 5,5 m³. Kapacitní nástavec +6,5 m³ byl v katalogu 2021 dostupný jako příplatková výbava. Výrobce tak umožňoval zvýšit objem pro lehčí objemové materiály.

Velká délka stroje vyžaduje při jízdě zvýšenou pozornost zejména v úzkých vjezdech, na souvrati a při couvání. Řiditelné první a třetí nápravy výrazně pomáhají omezit boční smýkání pneumatik.

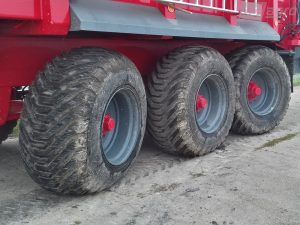

Pneumatiky 550/60×22,5

Katalog 2021 uvádí pro TYTAN 30 standardní pneumatiky 550/60×22,5. U konkrétního stroje je vždy nutné ověřit skutečně osazený rozměr a jeho shodu s technickým průkazem.

Kontrolovat je potřeba nosnost, stáří pneumatik, praskliny bočnic, rovnoměrné opotřebení, tlak a stav disků. U třínápravového stroje je důležité také rovnoměrné zatížení jednotlivých náprav.

Výkon traktoru od 280 HP

Oficiální katalog 2021 uvádí pro TYTAN 30 požadavek výkonu „od 280 HP“. Tento údaj je bezpečně potvrzen pro přesnou generaci, proto je použit v poli pa_power.

Samotný výkon motoru není jediným kritériem. Traktor musí mít dostatečnou vlastní hmotnost, vhodný spodní závěs, odpovídající hydraulický výkon a brzdnou schopnost pro soupravu s polní nosností 22 t.

Brzdová soustava – důležitá generační změna

U TYTAN 30 se mezi katalogy 2019 a 2021 změnilo zařazení brzd. Katalog 2019 uváděl jednookruhovou pneumatickou brzdovou soustavu ve standardu a dvouokruhovou pneumatickou jako příplatek. Katalog 2021 už u TYTAN 30 / 36 uvádí dvouokruhovou pneumatickou soustavu jako standardní výbavu.

Původní karta POLAGRO uvádí dvouokruhové pneumatické brzdy, což odpovídá zvolené generaci 2021 a je správně. Ruční parkovací brzda, blatníky a osvětlení jsou rovněž součástí standardní výbavy.

Starter Spread, ISOBUS a variabilní dávkování

Katalog 2021 uvádí jako příplatkovou výbavu Starter Spread basic, Starter Spread Pro a počítač Superior. Současná oficiální stránka řady TYTAN 30 / 36 dál potvrzuje možnost ISOBUS řízení, variabilního dávkování VRC a spolupráce s balíčky precizního zemědělství.

Původní karta POLAGRO zmiňuje také konfigurace s terminály GFX-750 nebo GFX-350, přijímačem NAV 500 a VRA. Tyto prvky jsou modernější volitelnou elektronikou a jejich přítomnost je vždy nutné ověřit na konkrétním stroji.

ISOBUS umožňuje přesnější řízení dávky, ale nelze ho automaticky považovat za standard každého TYTAN 30. V nové kartě je proto veden pouze jako příplatková nebo novější možnost.

Současný TYTAN 30 V – proč se jeho parametry nepřepisují zpět

Současná oficiální stránka výrobce dnes používá označení TYTAN 30 V. U aktuálního modelu uvádí nominální nosnost 20 t, ale objem skříně 24 m³. To je jasný důkaz dalšího generačního vývoje.

Produkt POLAGRO SKU 11329 je ale identifikován jako starší TYTAN 30 | 25 000 l a jeho technická tabulka přesně odpovídá katalogu 2021 s objemem 25,0 + 5,5 m³. Proto se současný údaj 24 m³ nesmí použít k přepsání této karty.

Současná stránka je využita pouze k potvrzení dlouhodobě zachovaných konstrukčních principů: třínápravového podvozku, řiditelné první a třetí nápravy, čtyřřetězového dopravníku Ø 14 mm, hydraulické zasuvy a kompatibility s ISOBUS.

Standardní výbava generace 2021

• čtyřřetězový podlahový dopravník – dvě dvojice řetězů Ø 14 mm,
• hydraulická bezestupňová regulace podlahového dopravníku,
• hydraulická zasuva skříně,
• zadní kryt adaptéru,
• spodní odpružená oj na podélném listovém peru,
• mechanická podpěra oje,
• třínápravové odpružené zavěšení typu tridem,
• přední a zadní samonastavovací řiditelná náprava,
• dvouokruhová pneumatická brzdová soustava,
• ruční parkovací brzda,
• blatníky kol,
• osvětlení,
• širokoúhlý kloubový hřídel 830 Nm / 1 110 mm.

Volitelná výbava generace 2021

• horizontální + kotoučový adaptér,
• drticí + kotoučový adaptér,
• mechanický deflektor svislého dvouválcového adaptéru,
• hydraulický deflektor svislého dvouválcového adaptéru,
• mechanický deflektor horizontálního / drticího adaptéru,
• hydraulický deflektor horizontálního / drticího adaptéru,
• objemový nástavec +6,5 m³,
• Starter Spread basic,
• Starter Spread Pro,
• počítač Superior,
• hydraulická podpěra oje,
• kulový závěs K80,
• hydraulická brzdová soustava podle trhu a homologace.

Nastavení dávky a práce v poli

Aplikační dávku ovlivňuje rychlost podlahového dopravníku, pojezdová rychlost, objemová hmotnost materiálu a skutečný pracovní záběr. Hydraulický pohon dopravníku umožňuje množství materiálu průběžně regulovat.

Před hlavní aplikací je vhodné provést zkušební průjezd a porovnat skutečně spotřebované množství s ošetřenou plochou. U materiálu s výrazně proměnlivou vlhkostí nebo strukturou je vhodné kontrolu dávky během práce opakovat.

Pro dosažení správného obrazu rozhozu je nutné udržovat PTO 1 000 ot./min. Nižší otáčky mohou významně zmenšit záběr a zhoršit rovnoměrnost.

Kontrola použitého TYTAN 30

• Tridem: zkontrolovat všechny tři nápravy, odpružení, čepy, pouzdra a ložiska.
• Řiditelné nápravy: ověřit samonastavení první a třetí nápravy, vůle a mechanismus blokování.
• Pneumatiky: zkontrolovat 550/60×22,5 nebo skutečný homologovaný rozměr, tlak a nosnost.
• Podlahový dopravník: prověřit čtyři řetězy Ø 14 mm, příčky, napnutí a hnací kola.
• Adaptér: určit přesné provedení – svislý 2válcový, horizontální + kotoučový nebo drticí + kotoučový.
• Kardan: zkontrolovat širokoúhlý hřídel 830 Nm / 1 110 mm, kryty a klouby.
• Zasuva: zkontrolovat hydraulické válce, vedení a těsnost.
• Hydraulika: prověřit hadice, rychlospojky, ventily a plynulou regulaci dopravníku.
• Brzdy: ověřit dvouokruhovou pneumatickou soustavu a parkovací brzdu.
• Skříň: zkontrolovat dno, bočnice, svary, deformace a korozi.
• Elektronika: pokud je osazen Starter Spread / ISOBUS, prověřit terminál, kabeláž, snímače a licence.
• Výrobní štítek: potvrdit rok výroby a přesnou generační konfiguraci.

Údržba a mazání

Oficiální návod TYTAN 20/24/30/36 uvádí mazání hlavního pohonu, převodů svislého adaptéru a horních ložisek pracovních válců před zahájením práce a následně přibližně každých 10 provozních hodin.

Ložiska hnacího hřídele podlahového dopravníku a napínací kola se mají mazat před prací a následně nejpozději přibližně po 100 hodinách. Uložení hydraulických válců, podpěra oje, čep oje, čepy odpružení a rozpěrky brzd se mají mazat přibližně čtvrtletně a před delším odstavením nebo zimním uložením.

Výrobce uvádí pro mechanické převodovky olej GL-4 80W/90. Hladinu oleje je nutné pravidelně kontrolovat přes kontrolní průzory a případné ztráty doplnit. Ložiska kol se mají doplnit mazivem přibližně jednou ročně.

U pneumatické brzdové soustavy je potřeba odvádět vodu ze vzduchojemu a přibližně čtvrtletně čistit vložku vzduchového filtru. Před zimou výrobce doporučuje vypouštěcí ventil vzduchojemu vyčistit.

Zazimování

Před dlouhodobým odstavením je nutné stroj kompletně vyprázdnit a důkladně odstranit zbytky mrvy, kompostu nebo vápna ze skříně, podlahového dopravníku a adaptéru. Po umytí musí stroj vyschnout.

Následně je vhodné promazat všechna servisní místa, zkontrolovat převodové oleje, hydrauliku, řetězy, kardan, brzdy a pneumatiky. Poškozená místa laku je vhodné ošetřit. Výrobce doporučuje skladovat zkonzervovaný stroj v prostoru chráněném před povětrnostními vlivy.

Bezpečnost práce

Rozmetací adaptér pracuje při PTO 1 000 ot./min a může odhazovat materiál a cizí předměty velkou rychlostí. Během práce nesmí být v prostoru za strojem ani v bočním dosahu adaptéru žádné osoby.

Čištění, servis nebo odstraňování ucpání se smí provádět až po úplném zastavení stroje, vypnutí PTO, vypnutí motoru traktoru a vyjmutí klíčku. Ochranné kryty kardanu musí být kompletní.

Technická specifikace – generace katalogu 2021

Hlavní opravy a zpřesnění

• Generace: karta je pevně přiřazena ke konfiguraci katalogu UNIA 2021, nikoli k dnešnímu TYTAN 30 V.
• Objem: pro tuto generaci zůstává správně 25,0 + 5,5 m³. Současný výrobce dnes u TYTAN 30 V uvádí 24 m³; jde o novější generaci a není přepsána zpět do tohoto produktu.
• Adaptéry: potvrzen svislý dvouválcový 8–12 m, horizontální + kotoučový 12–24 m a drticí + kotoučový 12–24 m.
• Hmotnosti: 9 825 kg = svislý 2válcový; 9 880 kg = horizontální + kotoučový; 9 760 kg = drticí + kotoučový.
• Podvozek: potvrzen tridem s první a třetí samonastavovací řiditelnou nápravou.
• Dopravník: potvrzeny čtyři řetězy / dvě dvojice Ø 14 mm.
• Brzdy: dvouokruhová pneumatická soustava je správná pro generaci 2021; v katalogu 2019 byla ještě příplatková.
• PTO: potvrzeno 1 000 ot./min a širokoúhlý hřídel 830 Nm / 1 110 mm.
• Výkon: od 280 HP je bezpečně potvrzen katalogem 2021 a je uveden v pa_power.
• Servis: doplněny přesné intervaly mazání a převodový olej GL-4 80W/90 podle oficiálního návodu.
