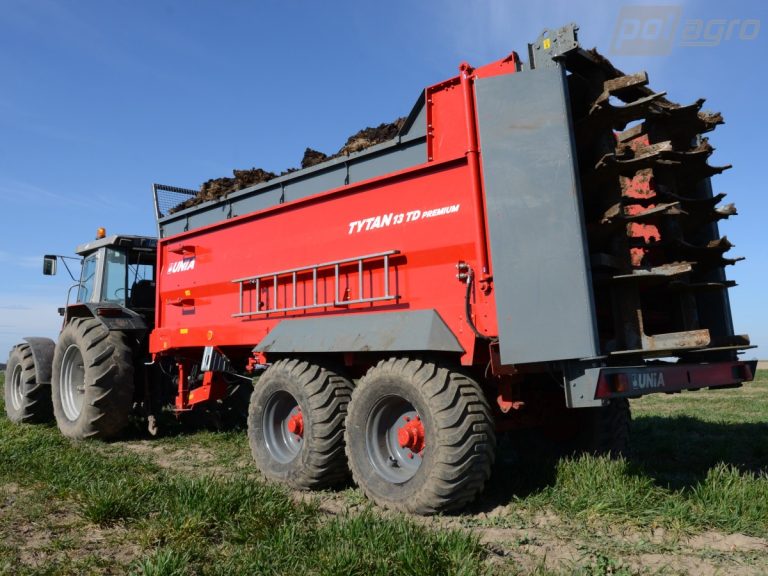

UNIA TYTAN 13 TD PREMIUM – tandemové rozmetadlo organických hnojiv

UNIA TYTAN 13 TD PREMIUM je univerzální dvounápravové tandemové rozmetadlo chlévské mrvy a dalších vhodných organických nebo sypkých materiálů. Přesná technická konfigurace modelu se velmi dobře shoduje v oficiálním katalogu UNIA 2021, katalogu 2023 i v oficiálním návodu pro TYTAN PREMIUM 11 TD / 13 TD / 18 TD. Díky tomu lze tuto kartu aktualizovat bez míchání s jiným modelem nebo starší řadou.

Model TYTAN 13 TD PREMIUM má nominální nosnost 10 000 kg a polní nosnost 13 000 kg. Objem skříně / mrvy činí 11,0 + 3,5 m³. Nabízí svislý dvouválcový adaptér s pracovním záběrem 8–12 m a horizontální nebo drticí adaptér s kotoučovým stolem se záběrem 12–24 m. PTO pracuje při 540 ot./min, standardní pneumatiky jsou 500/60×22,5 a doporučený výkon traktoru je 110–120 HP.

U této karty je důležitá generační nuance. Starší katalog 2019 ještě uváděl jednookruhovou pneumatickou brzdovou soustavu jako standard a dvouokruhovou jako příplatek. V katalogu 2021 už jsou pro TYTAN 11–18 TD PREMIUM standardem dvouokruhové pneumatické brzdy. Protože původní karta POLAGRO uvádí dvouokruhové brzdy a také modernější prvky ovládání, odpovídá spíše novější generaci 2021+ než čisté konfiguraci 2019. Nová karta tuto novější generaci respektuje a starší rozdíly uvádí pouze v auditu.

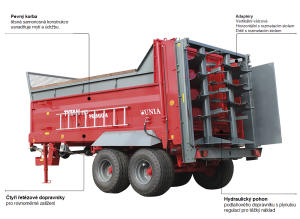

Hlavní přednosti TYTAN 13 TD PREMIUM

• nominální nosnost 10 000 kg,
• polní nosnost 13 000 kg,
• objem skříně / mrvy 11,0 + 3,5 m³,
• tandemový dvounápravový podvozek s odpružením,
• čtyřřetězový podlahový dopravník – dvě dvojice řetězů Ø 11 mm,
• hydraulický pohon dopravníku s plynulou regulací,
• hydraulická zasuva skříně,
• svislý dvouválcový adaptér se záběrem 8–12 m,
• horizontální/drticí + kotoučový adaptér se záběrem 12–24 m,
• šířka adaptéru 2,00 m,
• PTO 540 ot./min,
• pneumatiky 500/60×22,5,
• doporučený výkon traktoru 110–120 HP,
• širokoúhlý kloubový hřídel pro vyšší komfort práce v zatáčkách.

Přesná technická identita modelu

Oficiální katalog UNIA 2021 uvádí TYTAN 13 TD PREMIUM jako samostatný model s nominální nosností 10 000 kg a polní nosností 13 000 kg. Stejné hodnoty potvrzuje i katalog 2023. Model není nástupcem s jinými rozměry ani přejmenovanou variantou; v novější dokumentaci zůstává zachována stejná základní konstrukční identita.

Pro svislý dvouválcový adaptér uvádí katalog 2021 pracovní záběr 8–12 m a hmotnost 5 245 kg. Pro horizontální nebo drticí adaptér s kotoučovým stolem uvádí záběr 12–24 m a hmotnost 5 320 kg. Tato dvojice hmotností proto není náhodný rozsah – každá hodnota patří konkrétní konfiguraci rozmetacího ústrojí.

Oficiální návod TYTAN PREMIUM 11 TD / 13 TD / 18 TD uvádí pro TYTAN 13 TD vlastní hmotnost 5 245 kg, což odpovídá základnímu provedení se svislým adaptérem. Pro variantu s horizontálním/kotoučovým adaptérem se použije katalogová hmotnost 5 320 kg.

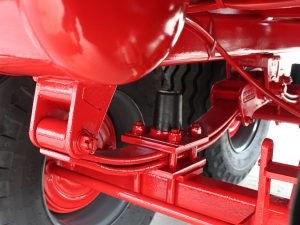

Tandemový podvozek a odpružení

TYTAN 13 TD PREMIUM používá dvě odpružené nápravy a celkem čtyři pojezdová kola. Tandemový systém rozkládá hmotnost na větší plochu a pomáhá omezovat lokální tlak na půdu. Zároveň zlepšuje stabilitu stroje při práci na nerovném povrchu a při přejezdech.

Oficiální návod uvádí pro model 13 TD rozchod kol 1,90 m a přítlak na závěs přibližně 1,6 t. Tyto hodnoty jsou důležité při posuzování vhodnosti konkrétního traktoru, protože kromě výkonu motoru musí být zajištěna také dostatečná hmotnost, trakce a nosnost závěsu.

U použitého stroje je vhodné kontrolovat čepy a pouzdra tandemového mechanismu, pružicí prvky, náboje, ložiska a rovnoměrné opotřebení pneumatik. Vůle v tandemu nebo poškozené uložení se při plném zatížení rychle projeví rázy a nepravidelným chováním soupravy.

Pneumatiky a průjezdnost

Pro TYTAN 13 TD PREMIUM jsou v katalogu 2021, katalogu 2023 i oficiálním návodu potvrzeny standardní pneumatiky 500/60×22,5. Tento rozměr je správný pro model 13 TD a nesmí být zaměňován s 400/60×22,5 u TYTAN 11 TD nebo 550/60×22,5 u TYTAN 18 TD.

Větší objem pneumatik pomáhá rozložit zatížení a zlepšuje průjezdnost. U konkrétního stroje je nutné zkontrolovat nosnost pneumatik, stáří, poškození bočnic, stav disků a tlak odpovídající skutečnému zatížení.

Skříň, objem a rozměry

Oficiální katalog 2021 uvádí pro TYTAN 13 TD PREMIUM celkové rozměry 6,75 × 2,65 × 3,20 m. Nákladová skříň má rozměry 4,35 × 2,00 × 1,25 m a nakládací výška činí 2,65 m. Šířka rozmetacího adaptéru je 2,00 m.

Objem skříně / mrvy je 11,0 + 3,5 m³. Nominální nosnost činí 10 000 kg a polní nosnost 13 000 kg. Polní hodnota není automaticky silniční nosností; na veřejných komunikacích je rozhodující konkrétní homologace, technický průkaz, brzdy, pneumatiky a povolené zatížení náprav a závěsu.

Čtyřřetězový podlahový dopravník

TYTAN TD PREMIUM používá robustní čtyřřetězový podlahový dopravník tvořený dvěma páry řetězů s články Ø 11 mm. Konstrukce je potvrzena katalogem 2021 i katalogem 2023. Dopravník je poháněn hydraulicky a jeho rychlost lze plynule regulovat.

Hydraulický pohon umožňuje rovnoměrně dávkovat materiál k adaptéru podle požadované aplikační dávky. Rychlost posuvu je nutné volit s ohledem na pojezdovou rychlost, objemovou hmotnost materiálu a skutečný pracovní záběr.

Při údržbě je zásadní sledovat rovnoměrné napnutí všech čtyř řetězů, stav příček, vodicích ploch, napínacích kol a hnacího ústrojí. Pokud dojde k rozdílnému vytahání jednotlivých větví, musí se seřízení provést rovnoměrně na všech řetězech.

Hydraulická zasuva skříně

Hydraulická zasuva skříně je v novější generaci TYTAN TD PREMIUM součástí standardní výbavy. Odděluje náklad od rozmetacího adaptéru, takže při rozběhu stroje materiál přímo netlačí na pracovní válce. To snižuje špičkové zatížení pohonu a umožňuje klidnější spuštění adaptéru.

Zasuva také rozšiřuje možnosti přepravy objemových materiálů. U použitého stroje je vhodné zkontrolovat rovnost zasuvy, její vedení, hydraulické válce, hadice a těsnost spojů.

Svislý dvouválcový adaptér

Svislý dvouválcový adaptér je základní univerzální volbou pro chlévskou mrvu a podobné organické materiály. Katalog 2021 uvádí pracovní záběr 8–12 m. Hmotnost TYTAN 13 TD PREMIUM v této konfiguraci činí přibližně 5 245 kg.

Pro rovnoměrný rozhoz je důležité udržovat PTO 540 ot./min, správnou pojezdovou rychlost a dobrý stav nožů, lopatek a ložisek. Příliš nízké otáčky nebo výrazně opotřebené pracovní orgány zmenšují dosažitelný záběr.

Horizontální / drticí + kotoučový adaptér

Druhou hlavní konfigurací modelu je horizontální nebo drticí adaptér s kotoučovým rozmetacím stolem. Katalog 2021 i katalog 2023 potvrzují pracovní záběr 12–24 m. Dobová katalogová hmotnost stroje s touto konfigurací činí přibližně 5 320 kg.

Toto řešení je vhodné pro jemnější materiály a aplikace, kde je požadován širší a rovnoměrnější obrazec rozhozu. Podle konkrétní konfigurace lze stroj využít pro kompost, rašelinu, uleželou mrvu, vápno nebo další vhodné materiály.

PTO a kloubový hřídel

TYTAN 13 TD PREMIUM používá PTO 540 ot./min. Katalog 2021 uvádí u modelů TYTAN 11–18 TD PREMIUM širokoúhlý kloubový hřídel 830 Nm s nominální délkou 1 100 mm ve standardní výbavě.

Širokoúhlé provedení zlepšuje práci při zatáčení a snižuje riziko nevhodného lámání kardanu. Při připojení je nutné zkontrolovat správnou délku, ochranné kryty, zajištění a stav kloubů.

Výkon traktoru a hydraulika

Oficiální katalog 2021 i návod uvádějí pro TYTAN 13 TD PREMIUM výkon traktoru 110–120 HP. Tento rozsah je bezpečně potvrzen pro přesný model a je proto použit také v poli pa_power.

Oficiální návod uvádí minimální průtok hydraulického čerpadla traktoru 45 l/min. Pracovní rychlost je přibližně 4–8 km/h a maximální transportní rychlost uvedená v návodu 25 km/h. Pro silniční provoz je však rozhodující konkrétní homologace a aktuálně platné předpisy.

Výkon motoru není jediným kritériem. Traktor musí mít také dostatečnou hmotnost, trakci, nosnost závěsu, odpovídající hydrauliku a brzdný výkon.

Brzdová soustava – správné generační zařazení

U tohoto modelu je důležité nepřenést automaticky starší konfiguraci 2019. Katalog 2019 ještě uváděl u řady TYTAN PREMIUM jednookruhovou pneumatickou soustavu jako standard a dvouokruhovou jako příplatek. V katalogu 2021 jsou ale modely TYTAN 11–18 TD PREMIUM již standardně vybaveny dvouokruhovou pneumatickou brzdovou soustavou.

Původní karta POLAGRO uvádí právě dvouokruhové pneumatické brzdy, což odpovídá novější generaci 2021+. Proto je tato hodnota v nové kartě zachována jako správná pro odpovídající generační stav, nikoli opravena zpět na starší jednookruhové provedení.

Ruční parkovací brzda, blatníky a kompletní světelná instalace jsou rovněž součástí novější standardní konfigurace.

Dvourychlostní převodovka

V katalogu 2019 byla dvourychlostní převodovka u TYTAN 11/13/18 TD PREMIUM vedena jako příplatková výbava. Novější katalogové materiály a současná konstrukce řady ji uvádějí mezi běžnými prvky výbavy nebo nabídky podle konkrétní konfigurace.

U konkrétního stroje je proto vhodné její přítomnost ověřit podle roku výroby a výrobního čísla. Pokud je osazena, umožňuje rychlejší posuv podlahového dopravníku při vykládce nebo přepravním využití.

Ovládání podlahového dopravníku

Katalog 2023 uvádí standardní ovládání rychlosti dopravníku potenciometrem. Jako příplatková možnost jsou dostupné jednotky Starter Spread a Starter Spread Pro. Původní karta POLAGRO tyto systémy uvádí, což opět podporuje zařazení k novější generaci výrobní řady.

Elektronické řízení umožňuje přesnější a pohodlnější změnu rychlosti dopravníku. Přítomnost konkrétní řídicí jednotky je ale vždy nutné ověřit na konkrétním stroji; nelze ji předpokládat pouze podle názvu modelu.

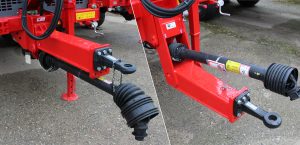

Závěs a podpěra oje

Výrobce uvádí možnost horního nebo spodního závěsu. U větších modelů TYTAN 11–18 TD PREMIUM je v dobových materiálech běžně používán spodní závěs. Homologovaná oka měla podle dobové dokumentace průměr Ø 50 mm pro spodní nebo Ø 40 mm pro horní připojení.

Mechanická podpěra oje je součástí standardní výbavy. Kulový závěs Ø 80 mm může být podle konfigurace příplatkový. U použitého stroje je vhodné kontrolovat vůle v závěsu, čepy, pouzdra a svary oje.

Standardní výbava novější generace

• čtyřřetězový podlahový dopravník – dvě dvojice řetězů Ø 11 mm,
• hydraulická plynulá regulace podlahového dopravníku,
• hydraulická zasuva skříně,
• tandemový odpružený podvozek,
• horní nebo spodní závěs podle provedení,
• mechanická podpěra oje,
• dvouokruhová pneumatická brzdová soustava u TYTAN 11–18 TD PREMIUM,
• ruční parkovací brzda,
• blatníky,
• kompletní světelná instalace,
• širokoúhlý kloubový hřídel 830 Nm / 1 100 mm.

Volitelná a rozšiřující výbava

• horizontální + kotoučový adaptér,
• drticí + kotoučový adaptér,
• objemová nástavba pro zvýšení kapacity,
• nástavec na vápno s rozmetacím stolem podle nabídky výrobce,
• zadní kryt svislého adaptéru,
• mechanické nebo hydraulické deflektory podle typu adaptéru,
• hydraulický rozvaděč RBS,
• Starter Spread basic,
• Starter Spread Pro,
• dvourychlostní převodovka podle generace a konfigurace,
• kulový závěs K80 / Ø 80 mm,
• další rozměry pneumatik podle konkrétní nabídky výrobce.

Nastavení dávky a práce v poli

Aplikační dávka závisí na rychlosti podlahového dopravníku, pojezdové rychlosti, hustotě a vlhkosti materiálu a skutečném pracovním záběru. Plynulá hydraulická regulace umožňuje dávku přizpůsobit konkrétním podmínkám.

Před větší aplikací je vhodné provést kontrolní průjezd a porovnat spotřebované množství s ošetřenou plochou. U materiálu s proměnlivou vlhkostí nebo strukturou je vhodné kalibraci během práce opakovat.

Pro dosažení správného záběru je nutné udržovat PTO 540 ot./min. Snížené otáčky mohou zhoršit rovnoměrnost a výrazně zmenšit dosah materiálu.

Kontrola použitého TYTAN 13 TD PREMIUM

• Tandemový podvozek: zkontrolovat čepy, pouzdra, odpružení, geometrii náprav a ložiska kol.
• Pneumatiky: ověřit rozměr 500/60×22,5, nosnost, stáří, stav disků a rovnoměrné opotřebení.
• Podlahový dopravník: zkontrolovat čtyři řetězy Ø 11 mm, příčky, napnutí a hnací kola.
• Adaptér: ověřit konkrétní provedení a stav válců, nožů, kotoučů, ložisek a převodů.
• Kardan: prověřit širokoúhlý hřídel 830 Nm / 1 100 mm, kryty a klouby.
• Hydraulická zasuva: zkontrolovat vedení, válce, hadice a těsnost.
• Dvourychlostní převodovka: pokud je osazena, zkontrolovat funkci, řazení a těsnost.
• Hydraulika: ověřit hadice, rychlospojky, ventily a plynulou regulaci dopravníku.
• Brzdy: ověřit dvouokruhovou pneumatickou soustavu nebo skutečnou konfiguraci podle výrobního roku.
• Skříň: prověřit dno, bočnice, svary, deformace a korozi.
• Osvětlení: prověřit kompletní funkci a kabeláž.
• Výrobní štítek: porovnat rok výroby a konfiguraci s návodem a technickým průkazem.

Údržba a mazání

Oficiální návod TYTAN PREMIUM 11 TD / 13 TD / 18 TD uvádí pravidelné mazání hlavních pohonných a pojezdových prvků. Ložiskové skříně hlavního pohonu, převody svislého adaptéru a horní ložiska svislých válců se mají mazat před zahájením práce a následně přibližně každých 10 provozních hodin.

Ložiska hnacího hřídele podlahového dopravníku a napínací kola se mají mazat před prací a následně nejpozději přibližně po 100 hodinách. Ložiska hydraulických válců, podpěra oje, čepy oje, prvky odpružení a brzdové mechanismy se mají promazat přibližně čtvrtletně a před delším odstavením.

Výrobce uvádí pro převodovky olej GL-4 80W/90. Hladinu oleje je nutné pravidelně kontrolovat. Ložiska kol je vhodné doplnit mazivem přibližně jednou ročně.

Zazimování

Před zimním odstavením je vhodné rozmetadlo kompletně vyprázdnit, důkladně odstranit zbytky materiálu ze skříně, dopravníku a adaptéru, stroj umýt a nechat vyschnout. Zbytky mrvy nebo vápna výrazně urychlují korozi.

Následně je vhodné promazat servisní místa, zkontrolovat řetězy, převodové oleje, hydrauliku, brzdy, pneumatiky a elektrické konektory. Poškozená místa laku je vhodné ošetřit a kloubový hřídel vyčistit a promazat. Stroj je ideální skladovat pod střechou nebo jinak chráněný před povětrností.

Bezpečnost práce

Rozmetací adaptér pracuje ve vysokých otáčkách a může odhazovat kameny, kovové části nebo jiné cizí předměty. Během práce nesmí být v prostoru za strojem ani v dosahu adaptéru žádné osoby. Jakékoli čištění nebo servis se smí provádět až po úplném zastavení stroje, vypnutí PTO, vypnutí motoru traktoru a zajištění soupravy proti pohybu.

Ochranné kryty kardanu musí být kompletní. Nesmí se překračovat povolená zatížení náprav, pneumatik a závěsu. Pro silniční provoz je rozhodující konkrétní homologace a technický průkaz.

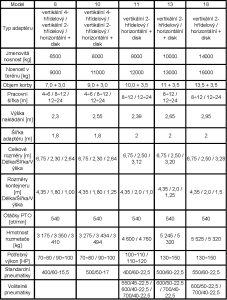

Technická specifikace UNIA TYTAN 13 TD PREMIUM

Hlavní opravy a zpřesnění

• Hmotnosti: 5 245 kg je konfigurace se svislým dvouválcovým adaptérem; 5 320 kg patří horizontálnímu/drticímu + kotoučovému adaptéru.
• Generace brzd: původní dvouokruhové pneumatické brzdy nejsou chyba. Odpovídají katalogu 2021 pro TYTAN 11–18 TD PREMIUM. Starší katalog 2019 měl jednookruhové brzdy ve standardu a dvouokruhové za příplatek.
• Adaptéry: správně pouze svislý dvouválcový 8–12 m a horizontální/drticí + kotoučový 12–24 m. Čtyřválcový adaptér modelu 13 TD nepatří.
• Pneumatiky: potvrzeno 500/60×22,5 v katalogu 2021, katalogu 2023 i oficiálním návodu.
• Dopravník: potvrzen čtyřřetězový systém – dvě dvojice řetězů Ø 11 mm.
• PTO: potvrzeno 540 ot./min a širokoúhlý hřídel 830 Nm / 1 100 mm.
• Výkon: 110–120 HP je bezpečně potvrzen katalogem 2021 i návodem a je použit v pa_power.
