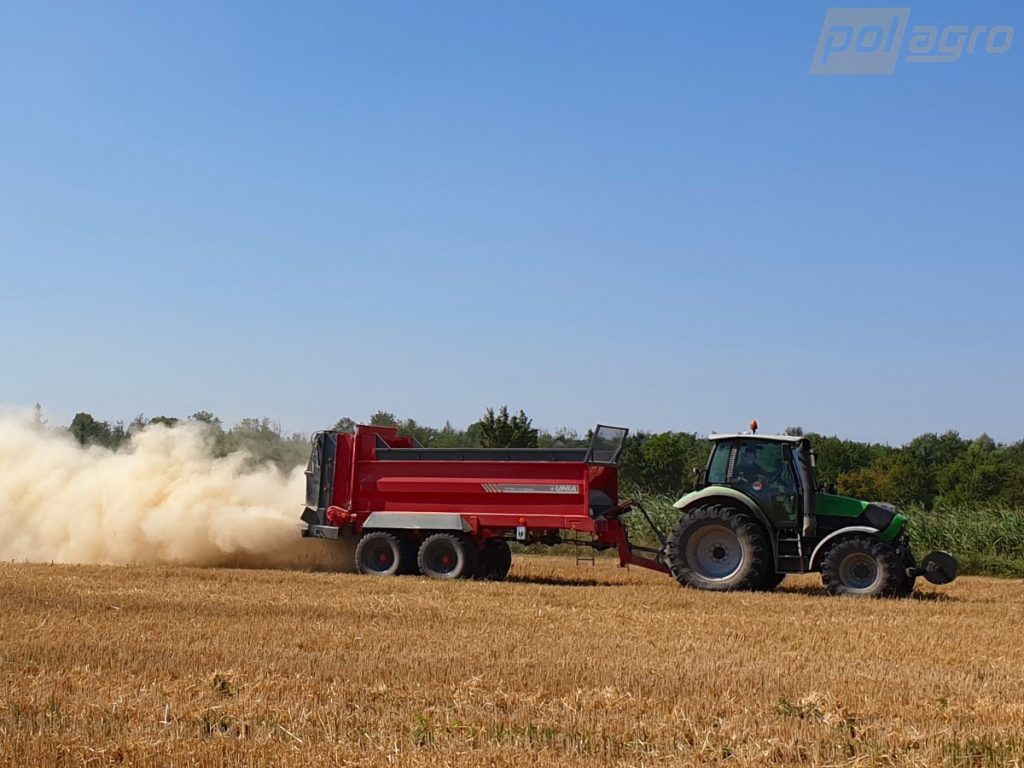

UNIA TYTAN 11 TD PREMIUM – tandemové rozmetadlo organických hnojiv

UNIA TYTAN 11 TD PREMIUM je univerzální dvounápravové tandemové rozmetadlo chlévské mrvy a dalších vhodných organických nebo sypkých materiálů. Přesná generace této karty odpovídá dobovému katalogu UNIA 2019, který pro model TYTAN 11 TD PREMIUM uvádí dvě hlavní konfigurace rozmetacího ústrojí: svislý dvouválcový adaptér a horizontální nebo drticí adaptér s kotoučovým rozmetacím stolem.

Model má nominální nosnost 9 000 kg a polní nosnost 12 000 kg. Objem skříně / mrvy činí 10,0 + 3,5 m³, pracovní záběr podle adaptéru 8–12 nebo 12–24 m, PTO 540 ot./min a doporučený výkon traktoru 100–110 HP. Dobový katalog i pozdější oficiální dokumentace potvrzují tandemový podvozek, čtyřřetězový podlahový dopravník s článkem Ø 11 mm, hydraulický pohon dopravníku a hydraulickou zasuvu skříně.

Při této aktualizaci byla nalezena zásadní chyba v původní kartě POLAGRO: u modelu TYTAN 11 TD PREMIUM byly uvedeny pneumatiky 500/50×17. Přesný katalog UNIA 2019, katalog 2021 i oficiální návod pro TYTAN 11/13/18 TD PREMIUM potvrzují pro model 11 TD pneumatiky 400/60×22,5. Nová karta proto tuto hodnotu opravuje.

Hlavní přednosti TYTAN 11 TD PREMIUM

• nominální nosnost 9 000 kg,
• polní nosnost 12 000 kg,
• objem skříně / mrvy 10,0 + 3,5 m³,
• tandemový dvounápravový podvozek,
• odpružené nápravy,
• čtyřřetězový podlahový dopravník – dvě dvojice řetězů Ø 11 mm,
• hydraulický pohon dopravníku s plynulou regulací,
• hydraulická zasuva skříně,
• svislý dvouválcový adaptér se záběrem 8–12 m,
• horizontální/drticí + kotoučový adaptér se záběrem 12–24 m,
• šířka adaptéru 2,00 m,
• PTO 540 ot./min,
• dobové standardní pneumatiky 400/60×22,5,
• doporučený výkon traktoru 100–110 HP.

Přesná generace a ověření parametrů

Dobový katalog UNIA 2019 je hlavním zdrojem pro tuto kartu. U modelu TYTAN 11 TD PREMIUM uvádí dva typy adaptéru: svislý dvouválcový a horizontální nebo drticí adaptér s kotoučovým stolem. Pro svislý adaptér katalog uvádí pracovní záběr 8–12 m a hmotnost stroje 4 760 kg. Pro horizontální/drticí + kotoučový adaptér uvádí záběr 12–24 m a hmotnost 4 600 kg.

Toto rozdělení odpovídá pořadí sloupců v oficiální technické tabulce a je shodné také s katalogem UNIA 2021. Hmotnosti proto nejsou v nové kartě ponechány jako dvě neurčité hodnoty, ale jsou přiřazeny ke konkrétním typům rozmetacího ústrojí.

Na rozdíl od modelů TYTAN 8 a 10 TD PREMIUM sem nepatří svislý čtyřválcový adaptér. Model 11 TD je v dobové i pozdější oficiální dokumentaci veden se svislým dvouválcovým a horizontálním/kotoučovým adaptérem.

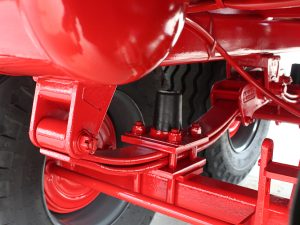

Tandemový podvozek a odpružení

TYTAN 11 TD PREMIUM je dvounápravové rozmetadlo s tandemovým podvozkem. Oficiální návod potvrzuje dvě odpružené nápravy a celkem čtyři pojezdová kola. Tandemové řešení rozkládá zatížení na větší plochu, omezuje lokální tlak na půdu a zlepšuje stabilitu při jízdě v terénu i při přepravě.

U použitého stroje je vhodné důkladně kontrolovat čepy a pouzdra tandemového mechanismu, uložení odpružení, ložiska kol, náboje, disky a stav pneumatik. Nerovnoměrné opotřebení pneumatik může signalizovat problém v geometrii nebo přetížení.

Oficiální návod pro TYTAN PREMIUM 11 TD uvádí rozchod kol 1,90 m a přítlak na závěs přibližně 1,2 t. Tyto údaje jsou užitečné při posuzování agregace s konkrétním traktorem.

Pneumatiky – hlavní technická oprava

Původní karta POLAGRO uváděla pneumatiky 500/50×17. Tato hodnota odpovídá menšímu TYTAN 10 TD PREMIUM, nikoli modelu 11 TD. Přesný dobový katalog UNIA 2019 uvádí pro TYTAN 11 TD PREMIUM pneumatiky 400/60×22,5. Stejnou hodnotu potvrzuje katalog 2021 i oficiální návod pro TYTAN 11 TD/13 TD/18 TD.

Nová technická specifikace proto používá 400/60×22,5. U konkrétního použitého stroje je přesto vhodné zkontrolovat skutečně osazené pneumatiky, jejich nosnost, homologaci, disky a technický průkaz, protože výrobce mohl nabízet i další varianty kol.

Skříň, objem a rozměry

Dobový katalog 2019 uvádí pro TYTAN 11 TD PREMIUM celkové rozměry 6,75 × 2,50 × 3,12 m. Rozměry nákladové skříně jsou 4,35 × 2,00 × 1,00 m. Nakládací výška je 2,39 m a šířka rozmetacího adaptéru 2,00 m.

Objem skříně / mrvy je 10,0 + 3,5 m³. Nominální nosnost činí 9 000 kg a polní nosnost 12 000 kg. Vyšší polní hodnota se nesmí automaticky zaměňovat za povolené silniční zatížení; pro veřejné komunikace je rozhodující konkrétní homologace, technický průkaz a skutečná konfigurace brzd a pneumatik.

Čtyřřetězový podlahový dopravník

TYTAN 11 TD PREMIUM používá robustní podlahový dopravník tvořený čtyřmi řetězy, tedy dvěma páry, s článkem Ø 11 mm. Dobový katalog i současná stránka výrobce tuto konstrukci potvrzují. Hydraulický pohon umožňuje plynule měnit rychlost podávání materiálu k adaptéru.

Řetězy jsou spojeny stíracími příčkami a jejich správné napnutí je zásadní pro rovnoměrný posuv. Při servisu je nutné kontrolovat vytahání řetězů, stav příček, vodicích ploch, napínacích kol a hnacích kol. Příliš volné nebo nestejnoměrně vytahané řetězy mohou narážet do dna a rámu skříně a vést k vypadávání příček.

Oficiální návod výslovně uvádí, že při problémech s dopravníkem je nutné zkontrolovat napnutí řetězů a po vyčerpání rozsahu seřízení zkrátit všechny řetězové větve o stejný počet článků.

Hydraulická zasuva skříně

Hydraulická zasuva odděluje nákladovou skříň od rozmetacího adaptéru. Dobový katalog 2019 ji uvádí ve standardní výbavě TYTAN 11 TD PREMIUM. Zasuva zabraňuje tomu, aby při startu plná masa materiálu přímo tlačila na pracovní válce adaptéru, a umožňuje tak plynulejší rozběh.

Výrobce zároveň uvádí, že zasuva zvyšuje univerzálnost stroje při přepravě objemových materiálů. U použitého stroje je vhodné zkontrolovat rovnost zasuvy, vedení, hydraulické válce, hadice a těsnost celého systému.

Svislý dvouválcový adaptér

Svislý dvouválcový adaptér je určen zejména pro chlévskou mrvu a podobné organické materiály. Dobový katalog uvádí pracovní záběr 8–12 m. Kompletní hmotnost TYTAN 11 TD PREMIUM s tímto adaptérem činí přibližně 4 760 kg.

Pro rovnoměrný rozhoz je důležité dodržovat správné PTO, pojezdovou rychlost a stav pracovních orgánů. Opotřebené nože, lopatky nebo ložiska mohou zhoršit obrazec rozmetání a zvýšit vibrace.

Horizontální / drticí + kotoučový adaptér

Druhou hlavní konfigurací TYTAN 11 TD PREMIUM je horizontální nebo drticí adaptér kombinovaný s kotoučovým rozmetacím stolem. Dobový katalog uvádí pracovní záběr 12–24 m a kompletní hmotnost stroje přibližně 4 600 kg.

Tato konfigurace je vhodná pro jemnější materiály a aplikace, kde je požadován širší záběr a rovnoměrnější rozložení. Dobové materiály výrobce popisují horizontální/kotoučové adaptéry jako vhodné například pro uleželou mrvu, kompost, rašelinu, vápno nebo podobné materiály podle konkrétního provedení adaptéru.

PTO a kloubový hřídel

TYTAN 11 TD PREMIUM pracuje s PTO 540 ot./min. Dobový katalog 2019 uvádí pro modely TYTAN 11/13/18 TD PREMIUM širokoúhlý kloubový hřídel 830 Nm s nominální délkou 1 100 mm. Tento údaj odpovídá také původnímu textu POLAGRO.

Při připojení stroje je nutné kontrolovat správnou délku kardanu, ochranné kryty, klouby, zajištění a volný pohyb při zatáčení. Poškozený nebo nesprávně dlouhý kloubový hřídel může poškodit převody traktoru i rozmetadla.

Doporučený výkon traktoru a hydraulika

Oficiální katalog 2019 i katalog 2021 uvádějí pro TYTAN 11 TD PREMIUM doporučený výkon 100–110 HP. Tento rozsah je bezpečně potvrzen, proto je použit také v poli pa_power.

Oficiální návod pro TYTAN PREMIUM 11 TD uvádí minimální průtok hydraulického čerpadla traktoru 45 l/min a pracovní rychlost přibližně 4–8 km/h. Maximální transportní rychlost v návodu je 25 km/h. Pro provoz je však vždy rozhodující konkrétní homologace a místní předpisy.

Traktor musí mít vedle výkonu také dostatečnou hmotnost, trakci, hydraulickou kapacitu a brzdnou schopnost pro plně zatíženou soupravu.

Brzdová soustava – generační rozdíl

Původní karta POLAGRO uváděla dvouokruhovou pneumatickou brzdovou soustavu jako standard. Dobový katalog 2019 ale uvádí ve standardní výbavě TYTAN PREMIUM jednookruhovou pneumatickou brzdu. Dvouokruhová pneumatická a hydraulická brzdová soustava byly příplatkové možnosti.

Současná stránka UNIA už popisuje dvouokruhovou pneumatickou brzdovou soustavu jako standardní prvek současné řady. Jde o generační změnu a nebyla zpětně přenesena do historické konfigurace 2019.

U konkrétního stroje je vždy nutné ověřit skutečnou výbavu a technický průkaz. Pokud byl stroj objednán s dvouokruhovou soustavou, jde o legitimní příplatkovou dobovou konfiguraci.

Dvourychlostní převodovka – historicky příplatek, dnes součást koncepce

Dobový katalog 2019 uvádí dvourychlostní převodovku jako příplatkovou výbavu pro TYTAN 11/13/18 TD PREMIUM. Umožňuje rychlejší vyprázdnění skříně při přepravním využití nebo při potřebě rychlého posuvu dopravníku.

Současná stránka výrobce dvourychlostní převodovku prezentuje jako běžnou součást dnešní řady TYTAN TD PREMIUM. Tento rozdíl je důležitý při posuzování konkrétního historického stroje – u generace odpovídající katalogu 2019 se její přítomnost musí skutečně ověřit.

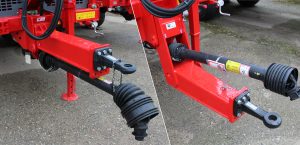

Závěs a podpěra oje

Dobová dokumentace uvádí možnost horního nebo spodního závěsu a homologovaná oka – spodní Ø 50 mm nebo horní Ø 40 mm. U větších modelů TYTAN 11/13/18 TD PREMIUM je v dobovém přehledu zvýrazněn spodní závěs, ale výrobce obecně popisuje možnost volby podle požadavků zákazníka.

Mechanická podpěra oje byla ve standardní výbavě. Kulový závěs Ø 80 mm byl příplatkový. U použitého stroje je vhodné prověřit vůle, čepy, svary oje, podpěru a případný K80.

Standardní výbava generace 2019

• hydraulická bezestupňová regulace podlahového dopravníku,
• čtyřřetězový podlahový dopravník – dvě dvojice řetězů Ø 11 mm,
• tandemový dvounápravový podvozek,
• hydraulická zasuva skříně,
• mechanická podpěra oje,
• jednookruhová pneumatická brzdová soustava,
• ruční parkovací brzda,
• kompletní světelná instalace,
• širokoúhlý kloubový hřídel 830 Nm, nominální délka 1 100 mm.

Volitelná výbava generace 2019

• horizontální + kotoučový adaptér,
• drticí + kotoučový adaptér,
• objemová nástavba s nástavky 500 mm pro TYTAN 11/13/18 TD PREMIUM,
• zadní kryt svislého adaptéru,
• mechanický deflektor pro horizontální / drticí adaptér,
• mechanický deflektor pro svislý dvouválcový adaptér,
• hydraulický deflektor pro svislý dvouválcový adaptér,
• hydraulický rozvaděč RBS,
• dvourychlostní převodovka,
• elektrické ovládání podlahového dopravníku MSR-5,
• dvouokruhová pneumatická brzdová soustava,
• hydraulická brzdová soustava,
• kulový závěs Ø 80 mm,
• další možnosti kol podle tehdejší nabídky výrobce.

Původní text POLAGRO zmiňoval také modernější řídicí prvky Starter Spread. Ty nejsou v použitém přesném katalogu 2019 pro tuto kartu doloženy, proto nejsou prezentovány jako dobová jistá výbava. Současná nabídka výrobce Starter Spread basic / pro uvádí, ale to je novější generační stav.

Současná řada versus historická karta

Současná stránka TYTAN TD PREMIUM stále potvrzuje základní koncepci: tandemový odpružený podvozek, hydraulickou zasuvu skříně, čtyřřetězový dopravník Ø 11 mm, hydraulickou plynulou regulaci posuvu a možnost horizontálního adaptéru pro modely 11–18 TD PREMIUM.

Liší se ale některé prvky standardní výbavy. Dnes výrobce uvádí dvouokruhovou pneumatickou brzdovou soustavu a dvourychlostní převodovku jako součást aktuální koncepce řady. U historické generace 2019 byly dvouokruhové brzdy i dvourychlostní převodovka vedeny jako příplatkové. Proto se novější konfigurace nesmí automaticky přepisovat do staršího stroje.

Nastavení dávky a práce v poli

Aplikační dávku ovlivňuje rychlost podlahového dopravníku, pojezdová rychlost, objemová hmotnost a struktura materiálu a skutečný záběr použitého adaptéru. Hydraulický pohon s plynulou regulací umožňuje dávku průběžně přizpůsobovat.

Před větší aplikací je vhodné provést zkušební průjezd a ověřit skutečnou dávku podle spotřebovaného množství a ošetřené plochy. U materiálu s proměnlivou vlhkostí nebo strukturou je vhodné kontrolu opakovat.

Pro správný obrazec rozhozu je důležité udržovat PTO 540 ot./min. Příliš nízké otáčky mohou výrazně zmenšit pracovní záběr a zhoršit rovnoměrnost.

Kontrola použitého TYTAN 11 TD PREMIUM

• Pneumatiky: ověřit správný rozměr 400/60×22,5, nosnost, stáří a stav disků.
• Tandem: prověřit čepy, pouzdra, odpružení, geometrii a ložiska obou náprav.
• Podlahový dopravník: zkontrolovat čtyři řetězy Ø 11 mm, jejich napnutí, příčky a hnací kola.
• Rozmetací adaptér: ověřit, zda jde o svislý dvouválcový nebo horizontální/drticí + kotoučový a zkontrolovat pracovní orgány.
• Kardan: zkontrolovat širokoúhlý hřídel, kryty, klouby a délku.
• Zasuva: ověřit hydraulický válec, vedení a těsnost.
• Dvourychlostní převodovka: pokud je osazena, ověřit funkci a úniky oleje; u generace 2019 byla příplatková.
• Hydraulika: prověřit hadice, rychlospojky a plynulou regulaci dopravníku.
• Brzdy: ověřit skutečný typ brzdové soustavy a její shodu s technickým průkazem.
• Skříň: kontrolovat dno, bočnice, svary, deformace a korozi.
• Osvětlení: prověřit funkci všech světel a kabeláž.
• Výrobní štítek: ověřit rok výroby a konkrétní konfiguraci stroje.

Údržba a mazání

Oficiální návod TYTAN PREMIUM 11 TD/13 TD/18 TD uvádí konkrétní servisní intervaly. Ložiskové skříně hlavního pohonu, převody svislého adaptéru a horní ložiska svislých válců se mají promazat před zahájením práce a následně přibližně každých 10 hodin.

Ložiska hnacího hřídele podlahového dopravníku a napínací kola dopravníku se mají promazat před prací a při provozu nejpozději přibližně po 100 hodinách. Ložiska hydraulických válců, podpěra oje, čepy oje, čepy odpružení a rozpěrky brzd se mají mazat přibližně čtvrtletně a také před delším odstavením nebo zimním uložením.

Výrobce pro převodovky uvádí převodový olej GL-4 80W/90. Hladinu oleje je nutné kontrolovat přes kontrolní průzory a případné ztráty doplnit. Výměnu je vhodné provádět bezprostředně po práci, kdy je olej zahřátý a lépe odteče.

Jednou ročně je vhodné doplnit mazivo do ložisek kol. Stroj má být po konzervaci skladován v prostoru chráněném před povětrnostními vlivy.

Zazimování

Před zimním odstavením je nutné rozmetadlo důkladně vyprázdnit, vyčistit a nechat vyschnout. Zbytky mrvy, kompostu nebo vápna zadržují vlhkost a urychlují korozi. Dopravník a adaptér je vhodné po umytí prohlédnout a odstranit případné zachycené cizí předměty.

Následně je vhodné promazat servisní místa, zkontrolovat převodové oleje, řetězy, hydraulické válce, hadice, brzdy a pneumatiky. Poškozená místa laku je vhodné opravit a elektrické konektory chránit před vlhkostí.

Bezpečnost práce

Rozmetací adaptér pracuje ve vysokých otáčkách a může odhazovat cizí předměty. Během práce nesmí být v prostoru za strojem ani v dosahu adaptéru žádné osoby. Jakékoli čištění, servis nebo odstraňování ucpání se smí provádět až po úplném zastavení stroje, vypnutí PTO, vypnutí motoru traktoru a zajištění soupravy proti pohybu.

Ochranné kryty kardanu musí být kompletní. Stroj nesmí být provozován s překročenou nosností, nefunkčními brzdami nebo poškozeným závěsem. Pro silniční provoz je rozhodující konkrétní technický průkaz a homologace.

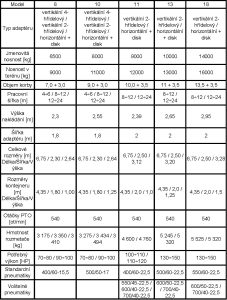

Technická specifikace – generace 2019

Hlavní opravy a zpřesnění

• Pneumatiky: původní karta uváděla 500/50×17. Oficiální katalog 2019, katalog 2021 a návod pro TYTAN 11 TD potvrzují 400/60×22,5. Opraveno.
• Brzdy: původní text uváděl dvouokruhovou pneumatickou soustavu jako standard. V generaci 2019 byla standardní jednookruhová pneumatická brzda; dvouokruhová a hydraulická byly příplatkové.
• Hmotnosti: 4 760 kg patří svislému dvouválcovému adaptéru, 4 600 kg horizontálnímu/drticímu + kotoučovému adaptéru.
• Adaptéry: TYTAN 11 TD PREMIUM nemá v přesné dobové tabulce čtyřválcový adaptér. Správné jsou dvě varianty 8–12 m a 12–24 m.
• Dvourychlostní převodovka: v katalogu 2019 byla příplatková; současná řada ji popisuje jako běžnou součást. Historická karta ji proto neuvádí jako standard.
• Dopravník: potvrzeny čtyři řetězy ve dvou párech, Ø 11 mm.
• PTO: potvrzeno 540 ot./min a širokoúhlý kloubový hřídel 830 Nm / 1 100 mm.
• Výkon: 100–110 HP je potvrzen katalogem 2019, katalogem 2021 i oficiálním návodem a je bezpečně uveden v pa_power.
