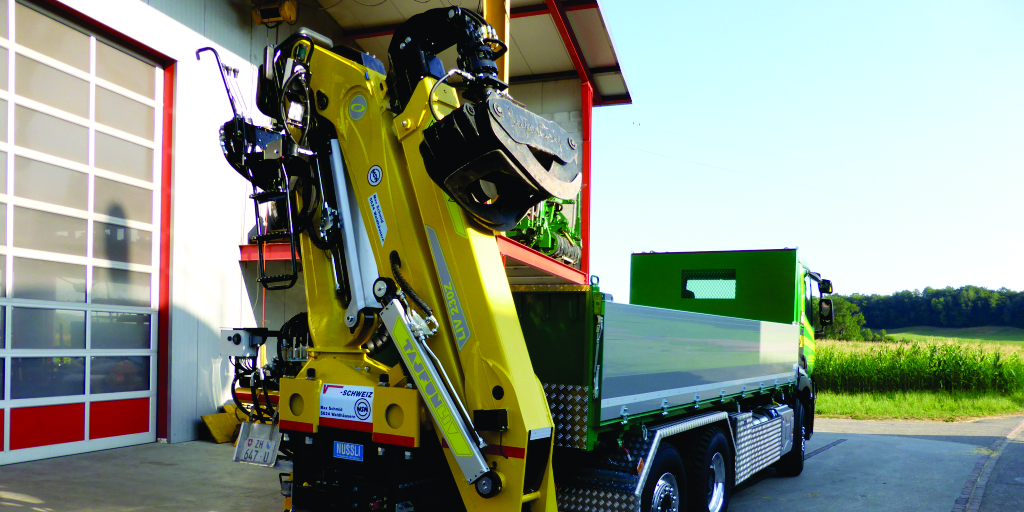

Tajfun LIV 230 Z – těžký příčně skládaný hydraulický jeřáb

Tajfun LIV 230 Z je profesionální příčně skládaný hydraulický jeřáb typu Z určený pro náročnou manipulaci s dřevem, řezivem, kusovým materiálem a dalšími těžkými náklady. Produkt POLAGRO SKU 31291 odpovídá modelu Tajfun LIV 230Z, který se v technické dokumentaci objevuje ve variantách LIV 230Z.80 a LIV 230Z.96.

Na rozdíl od obecného popisu celé Z-řady máme pro tento konkrétní model k dispozici přesnou technickou tabulku. Ta potvrzuje, že LIV 230Z.80 má maximální dosah 7 920 mm a čistý zdvihový moment 211 kNm, zatímco LIV 230Z.96 dosahuje 9 665 mm a má čistý zdvihový moment 206 kNm. Obě varianty mají čistý otočný moment 30 kNm, rozsah otočení 390° a pracovní tlak 25 MPa.

Dvě hlavní varianty LIV 230Z

Technická dokumentace rozlišuje LIV 230Z.80 a LIV 230Z.96. Kratší verze .80 používá teleskopické prodloužení 1 600 mm a nabízí vyšší zdvihový moment. Delší .96 používá teleskopické prodloužení 3 200 mm a poskytuje výrazně větší pracovní dosah.

To znamená, že LIV 230Z není jediná pevná konfigurace. Přesný dosah, hmotnost i průběh zatěžovacího diagramu závisejí na konkrétní variantě.

LIV 230Z.80 – 211 kNm a dosah 7,92 m

Varianta LIV 230Z.80 má čistý zdvihový moment 211 kNm a maximální dosah 7 920 mm. Teleskopické prodloužení činí 1 600 mm.

Tato konfigurace je vhodná tam, kde je prioritou vyšší nosnost ve středním pracovním dosahu a není nutné dosahovat téměř desetimetrového vyložení.

LIV 230Z.96 – 206 kNm a dosah 9,665 m

Varianta LIV 230Z.96 má čistý zdvihový moment 206 kNm a maximální dosah 9 665 mm. Teleskopické prodloužení činí 3 200 mm.

Delší verze je určena pro provozy, kde je důležitý větší pracovní rádius a možnost manipulovat s nákladem z větší vzdálenosti od vozidla.

Rozsah otočení 390°

Oficiální technická tabulka uvádí pro obě varianty rozsah otočení 390°. To umožňuje široké pracovní pole kolem nosiče a omezuje nutnost jeho častého přestavování.

Ve srovnání s LIV 190Z, který má 425°, jde o jinou konstrukční charakteristiku. Proto není správné hodnoty mezi jednotlivými modely přenášet.

Čistý otočný moment 30 kNm

LIV 230Z má čistý otočný moment 30 kNm. To je více než u LIV 190Z, který má 28 kNm, a odpovídá vyšší výkonové třídě 230Z.

Otočný moment je důležitý zejména při práci s těžkým břemenem mimo osu vozidla, kdy musí otočný mechanismus překonávat výrazné boční zatížení.

Pracovní tlak 25 MPa

Technická dokumentace uvádí pracovní tlak 25 MPa, tedy přibližně 250 bar. Hydraulické hadice, ventily, rozvaděče a další komponenty musí této tlakové úrovni odpovídat.

Při servisu je nutné použít pouze díly se správnou tlakovou třídou a certifikací. Nevhodná hadice nebo spojka může představovat vážné bezpečnostní riziko.

Hydraulický průtok

Pro LIV 230Z katalog uvádí možnosti 1×90 / 2×90 / 1×180 LS l/min podle konkrétní hydraulické konfigurace.

To znamená, že nelze pro každý LIV 230Z uvést jediný pevný průtok. Záleží na použitém čerpadle, rozvaděči a způsobu ovládání.

Hmotnost jednotlivých variant

LIV 230Z.80 má hmotnost přibližně 2 585 kg. Delší LIV 230Z.96 má přibližně 2 779 kg.

Rozdíl odpovídá delšímu teleskopickému systému a většímu pracovnímu dosahu verze .96. Pro montáž na vozidlo je nutné započítat také drapák, rotátor, hydraulický olej a další příslušenství.

Zdvihový diagram LIV 230Z.80

Oficiální diagram uvádí pro variantu .80 přibližně 7 020 kg ve 3 m, 5 470 kg ve 4 m, 4 560 kg v 5 m, 4 010 kg v 6 m a 3 350 kg v 7 m.

Tyto hodnoty potvrzují velmi vysokou nosnost v kratším pracovním rozsahu.

Zdvihový diagram LIV 230Z.96

Pro variantu .96 technická tabulka uvádí přibližně 6 970 kg ve 3 m, 5 420 kg ve 4 m, 4 510 kg v 5 m, 3 970 kg v 6 m, 3 320 kg v 7 m, 2 810 kg v 8 m a 2 450 kg v 9 m.

Je zřejmé, že dlouhá varianta stále nabízí vysokou nosnost i při výrazně větším pracovním dosahu.

Původní POLAGRO text popisuje celou Z-řadu

Původní karta POLAGRO uvádí obecný rozsah 7,8 až 9,6 m a 108 až 276 kNm. Tento text popisuje celou produktovou rodinu Z.

Pro konkrétní LIV 230Z máme přesnější tovární údaje, a proto v aktualizované kartě používáme hlavně hodnoty 211/206 kNm a 7,920/9,665 m.

Příčně skládaná konstrukce

Jeřáby typu Z se při přepravě skládají příčně, takže na nákladním vozidle zabírají relativně málo montážního prostoru.

To je výhodné zejména při přepravě dřeva, kde je potřeba zachovat co největší ložnou kapacitu.

Vnitřní vedení hydraulických hadic

Novější generace Z-jeřábů používá hydraulické hadice vedené uvnitř ramen. To snižuje riziko poškození při kontaktu s kulatinou, větvemi nebo jiným materiálem.

Vnitřní vedení zároveň zlepšuje ochranu hadic proti oděru a zachycení.

Teleskopické výložníky

LIV 230Z.80 používá teleskopické prodloužení 1 600 mm, zatímco LIV 230Z.96 má 3 200 mm. Právě tato hodnota má zásadní vliv na pracovní dosah a vlastní hmotnost jeřábu.

Určení pro profesionální lesnictví

Výkonová třída přes 200 kNm řadí LIV 230Z mezi těžké profesionální lesnické jeřáby vhodné pro pravidelnou nakládku a vykládku dřeva.

Vyšší zdvihový výkon umožňuje manipulovat s těžšími kusy kulatiny a pracovat s větší rezervou než u modelů 170Z nebo 190Z.

Využití v recyklaci

Tajfun používá Z-jeřáby také v recyklačních provozech. Podle příslušenství lze manipulovat s kusovým odpadem, kovovým materiálem nebo dalšími objemnými břemeny.

Pro každý typ nákladu musí být zvolen vhodný drapák nebo jiné pracovní zařízení.

Montáž na nákladní automobil

LIV 230Z vyžaduje dostatečně robustní podvozek a správně navržený pomocný rám. Montážní systém musí přenášet vysoký zdvihový i otočný moment.

Při návrhu montáže je nutné posoudit rozvor, zatížení náprav, polohu jeřábu a stabilizační podpěry.

Stabilizace soupravy

Při práci musí být vozidlo správně podepřeno. Podpěry musí stát na pevném a únosném podkladu.

Na měkkém terénu je vhodné použít dostatečně velké podložky, aby nedošlo k zaboření podpěry a ztrátě stability.

Zatěžovací diagram má vždy přednost

Maximální zdvihový moment 211 nebo 206 kNm není pevnou nosností. Skutečná dovolená hmotnost břemene závisí na vyložení a konkrétní variantě.

Obsluha musí vždy používat správný zatěžovací diagram konkrétního modelu .80 nebo .96.

Rozdíl proti LIV 190Z

LIV 190Z má čistý zdvihový moment 176 až 184 kNm a otočný moment 28 kNm. LIV 230Z nabízí 206 až 211 kNm a otočný moment 30 kNm.

230Z je tedy výrazně výkonnější model s vyšší rezervou při těžké manipulaci.

Rozdíl proti LIV 270Z

LIV 270Z dosahuje 241 až 244 kNm a čistého otočného momentu 33 kNm. LIV 230Z je o jednu výkonovou třídu níže, ale stále patří mezi těžké profesionální jeřáby.

Současná pozice v Z-řadě

V aktuální Z-řadě se LIV 230Z nachází nad 190Z a pod 270Z. Je vhodný pro provozy, které potřebují více než 200 kNm, ale nevyžadují nejvyšší modely celé produktové řady.

STRENX ocel

Současné jeřáby Tajfun LIV používají vysokopevnostní ocel STRENX. Jejím cílem je vysoká pevnost při rozumné vlastní hmotnosti konstrukce.

To je u těžkého jeřábu zásadní, protože každé snížení vlastní hmotnosti zlepšuje využitelnou nosnost celého vozidla.

FEM vývoj konstrukce

Tajfun uvádí využití dynamických FEM výpočtů a kinematických analýz při vývoji současných jeřábů.

Tyto metody pomáhají optimalizovat ramena, čepy a základnu s ohledem na opakované dynamické zatížení.

Bezpečnost při práci

Pod zavěšeným břemenem se nesmí pohybovat osoby. Pracovní prostor musí být zabezpečen proti vstupu nepovolaných osob.

Obsluha musí respektovat zatěžovací diagram, stabilitu vozidla a stav podkladu.

Kontrola hydrauliky

Hydraulické hadice musí být bez prasklin, oděru a netěsností. Při tlaku 25 MPa představuje poškozená hadice závažné bezpečnostní riziko.

Jakýkoli únik je důvodem k odstavení stroje a opravě.

Kontrola čepů a pouzder

Čepy a pouzdra jsou namáhány při každém pracovním cyklu. Nadměrné vůle zhoršují přesnost práce a zvyšují zatížení konstrukce.

Pravidelné mazání a kontrola vůlí pomáhají prodloužit životnost.

Kontrola teleskopu

Teleskopické části musí být čisté a bez deformací. Nečistoty mohou poškozovat kluzná vedení a těsnění.

Po nárazu nebo mimořádném zatížení je vhodné teleskop důkladně zkontrolovat.

Kontrola otoče

Otočný mechanismus musí pracovat plynule bez rázů a nadměrných vůlí. Neobvyklý hluk nebo trhavý chod je důvodem k servisní kontrole.

Kontrola nosné konstrukce

Ramena a svarové spoje je nutné pravidelně kontrolovat na deformace, trhliny a známky únavy materiálu.

Opravy nosných částí musí provádět kvalifikovaný servis.

Práce při velkém vyložení

Při maximálním vyložení klesá nosnost a roste klopný moment celé soupravy. Obsluha by měla pracovat plynule a vyhnout se prudkým pohybům.

Dynamický ráz může vytvořit krátkodobě vyšší zatížení než samotná statická hmotnost břemene.

Provoz v zimě

Při nízkých teplotách je vhodné hydraulický systém postupně zahřát. Studený olej má vyšší viskozitu a může zhoršovat reakce systému.

Čistota hydraulického oleje

Čistota oleje má zásadní vliv na životnost čerpadel a ventilů. Při výměně hadic nebo filtru je nutné zabránit vniknutí nečistot do okruhu.

Přepravní poloha

Před jízdou musí být jeřáb bezpečně složený a zajištěný. Drapák a další pohyblivé části nesmějí ohrožovat okolní provoz.

Práce u elektrického vedení

Při práci v blízkosti elektrického vedení je nutné dodržovat bezpečné odstupy podle místních předpisů a pokynů provozovatele sítě.

Servisní evidence

U profesionálně používaného jeřábu je vhodné vést servisní záznamy o kontrolách svarů, výměnách hadic, opravách válců a vůlích v čepech.

Sezónní servis

Po intenzivní sezóně je vhodné provést kompletní kontrolu hydrauliky, otoče, teleskopů, čepů, pouzder, drapáku, rotátoru a elektroinstalace.

Kontrola před prací

• zkontrolovat montážní rám a upevnění jeřábu,
• zkontrolovat otočný mechanismus,
• zkontrolovat hlavní a vnější rameno,
• zkontrolovat teleskopické části,
• zkontrolovat hydraulické válce a hadice,
• zkontrolovat drapák a rotátor,
• zkontrolovat stabilizační podpěry,
• ověřit funkci ovládání a bezpečnostních prvků.

Technická tabulka LIV 230Z

Parametr	LIV 230Z.80	LIV 230Z.96
Čistý zdvihový moment	211 kNm	206 kNm
Maximální dosah	7 920 mm	9 665 mm
Rozsah otočení	390°	390°
Čistý otočný moment	30 kNm	30 kNm
Pracovní tlak	25 MPa	25 MPa
Délka teleskopu	1 600 mm	3 200 mm
Hmotnost	cca 2 585 kg	cca 2 779 kg

Generační závěr

Produkt POLAGRO SKU 31291 je správně identifikován jako Tajfun LIV 230 Z. Původní karta používá obecný popis celé Z-řady, ale pro tento konkrétní model máme přesnou technickou tabulku variant .80 a .96.

Aktualizovaná karta proto staví hlavní technická data na konkrétních hodnotách 211/206 kNm, 7 920/9 665 mm, 390°, 30 kNm a 25 MPa a nepřenáší na LIV 230Z parametry jiných modelů.

Doporučení před objednávkou nebo servisem

Před objednávkou dílů je nutné ověřit přesnou variantu .80 nebo .96, rok výroby, výrobní číslo, typ rozvaděče, ovládání, drapák a rotátor.

Pro bezpečný provoz je vždy rozhodující zatěžovací diagram konkrétního stroje a montážní dokumentace nosiče.
