Tajfun LIV 270 Z – těžký příčně skládaný hydraulický jeřáb

Tajfun LIV 270 Z je profesionální příčně skládaný hydraulický jeřáb typu Z určený pro těžkou manipulaci s dřevem, řezivem, kusovým materiálem a dalšími náklady. Produkt POLAGRO SKU 31292 odpovídá modelu Tajfun LIV 270Z, který technická dokumentace rozlišuje ve variantách LIV 270Z.80 a LIV 270Z.96.

Pro tento model máme přesný technický list Tajfun LIV, který byl nejen textově zkontrolován, ale také vizuálně ověřen screenshotem relevantní stránky. Tím je možné bezpečně potvrdit hlavní údaje obou variant: čistý zdvihový moment 244 nebo 241 kNm, maximální dosah 7 920 nebo 9 665 mm, rozsah otočení 390°, čistý otočný moment 33 kNm, pracovní tlak 28 MPa a hmotnost 2 590 nebo 2 755 kg.

Dvě hlavní varianty LIV 270Z

Technická dokumentace rozlišuje dvě základní délkové varianty. LIV 270Z.80 používá kratší teleskop 1 600 mm a nabízí nejvyšší čistý zdvihový moment 244 kNm. LIV 270Z.96 používá teleskopické prodloužení 3 200 mm a nabízí maximální dosah 9 665 mm při čistém zdvihovém momentu 241 kNm.

Výběr mezi oběma verzemi proto závisí především na tom, zda je prioritou vyšší zdvihová rezerva ve středním pracovním dosahu, nebo maximální pracovní rádius.

LIV 270Z.80 – 244 kNm a dosah 7,92 m

Varianta LIV 270Z.80 má čistý zdvihový moment 244 kNm a maximální dosah 7 920 mm. Teleskopické prodloužení činí 1 600 mm a vlastní hmotnost je přibližně 2 590 kg.

Tato konfigurace je vhodná pro provozy, kde je důležitá vysoká nosnost v kratším a středním vyložení a kde není nutné pracovat téměř deset metrů od osy jeřábu.

LIV 270Z.96 – 241 kNm a dosah 9,665 m

Varianta LIV 270Z.96 má čistý zdvihový moment 241 kNm a maximální dosah 9 665 mm. Teleskopické prodloužení činí 3 200 mm a vlastní hmotnost přibližně 2 755 kg.

Delší .96 je určena pro práce, kde je nutné dosáhnout na materiál z větší vzdálenosti od vozidla. Mírně nižší zdvihový moment je logickým důsledkem delšího výložníku a vyšší hmotnosti teleskopické části.

Rozsah otočení 390°

Obě varianty LIV 270Z mají podle technického listu rozsah otočení 390°. To poskytuje široké pracovní pole kolem nosiče a umožňuje nakládat a vykládat materiál z velké části prostoru kolem vozidla.

Při práci v boční poloze musí být vždy zajištěna dostatečná stabilita podvozku a správné rozložení podpěr.

Čistý otočný moment 33 kNm

Technická tabulka uvádí pro LIV 270Z čistý otočný moment 33 kNm. To je vyšší hodnota než u LIV 230Z, který má 30 kNm, a odpovídá vyšší výkonové třídě modelu 270Z.

Silnější otočný mechanismus je důležitý zejména při manipulaci s těžkými kmeny nebo jinými břemeny mimo osu vozidla.

Pracovní tlak 28 MPa

LIV 270Z pracuje podle technického listu při tlaku 28 MPa, tedy přibližně 280 bar. Jde o vysokotlaký profesionální hydraulický systém.

Hadice, rozvaděče, spojky, ventily a ostatní komponenty musí být dimenzovány na odpovídající pracovní tlak a nesmějí být nahrazovány nevhodnými díly.

Hydraulický průtok

Technická tabulka uvádí pro LIV 270Z možné konfigurace průtoku 1×90 / 2×90 / 1×180 LS l/min. Přesný průtok tedy závisí na konkrétní hydraulické sestavě a způsobu ovládání.

Load Sensing řešení umožňuje efektivnější využití hydraulického výkonu a plynulejší souběh více funkcí.

Hmotnost jednotlivých variant

LIV 270Z.80 má hmotnost přibližně 2 590 kg, zatímco delší LIV 270Z.96 přibližně 2 755 kg. Rozdíl odpovídá delšímu teleskopickému systému.

Při návrhu montáže je nutné k této hmotnosti připočítat drapák, rotátor, olejovou nádrž, případnou kabinu a další příslušenství.

Zdvihový diagram LIV 270Z.80

Vizuálně ověřený technický list uvádí pro variantu .80 přibližně 7 020 kg ve 3 m, 5 470 kg ve 4 m, 4 560 kg v 5 m, 4 010 kg v 6 m a 3 350 kg v 7 m.

Tyto hodnoty ukazují, že i při sedmimetrovém vyložení zůstává nosnost přes tři tuny.

Zdvihový diagram LIV 270Z.96

Pro delší variantu .96 technický list uvádí přibližně 6 970 kg ve 3 m, 5 420 kg ve 4 m, 4 510 kg v 5 m, 3 970 kg v 6 m, 3 320 kg v 7 m, 2 810 kg v 8 m a 2 450 kg v 9 m.

Varianta .96 tak kombinuje téměř desetimetrový dosah s vysokou nosností i ve velkém vyložení.

Původní POLAGRO text a obecná Z-řada

Původní karta POLAGRO používá obecný popis Z-jeřábů s dosahem přibližně 7,8 až 9,6 m a momentem 108 až 276 kNm. Tento text se vztahuje na celou produktovou rodinu.

Pro konkrétní LIV 270Z jsou přesnější hodnoty 244/241 kNm a 7 920/9 665 mm, a proto mají v aktualizované kartě přednost.

Příčně skládaná konstrukce

Jeřáby typu Z se v přepravní poloze skládají příčně. To umožňuje využít na vozidle méně montážního prostoru a zachovat větší část ložné plochy.

Kompaktní skládání je praktické zejména při přepravě dřeva a v provozech s omezeným prostorem.

Vnitřní vedení hydraulických hadic

Novější Z-jeřáby Tajfun používají hadice vedené uvnitř ramen. Tím se snižuje riziko mechanického poškození při kontaktu s kulatinou, větvemi nebo jiným materiálem.

Vnitřní vedení zároveň zlepšuje ochranu proti oděru a zachycení.

Teleskopické výložníky

LIV 270Z.80 používá teleskop 1 600 mm a LIV 270Z.96 3 200 mm. Rozdíl se přímo promítá do maximálního dosahu a vlastní hmotnosti jeřábu.

Delší teleskop umožňuje větší pracovní rádius, ale současně zvyšuje vlastní hmotnost výložníku a mění průběh zatěžovacího diagramu.

Profesionální lesnické použití

Výkonová třída přes 240 kNm řadí LIV 270Z mezi velmi výkonné profesionální lesnické jeřáby. Je vhodný pro pravidelnou manipulaci s těžší kulatinou a náročné nakládací cykly.

V porovnání s menšími modely nabízí výrazně větší zdvihovou rezervu a lepší schopnost manipulovat s těžkým materiálem ve větším vyložení.

Využití v recyklaci

Tajfun dnes prezentuje Z-jeřáby také pro recyklační provozy. S vhodným pracovním nástrojem je lze použít pro kovový odpad, kusový materiál nebo jiné objemné náklady.

Každý pracovní nástroj má vlastní hmotnost, která snižuje disponibilní nosnost pro samotné břemeno.

Montáž na nákladní automobil

LIV 270Z vyžaduje robustní podvozek a správně navržený pomocný rám. Montážní konstrukce musí bezpečně přenášet zdvihový moment přes 240 kNm a otočný moment 33 kNm.

Při návrhu montáže je nutné posoudit rozvor, zatížení jednotlivých náprav, polohu jeřábu a stabilizační podpěry.

Stabilizace soupravy

Podpěry musí stát na pevném a únosném podkladu. Na měkkém terénu je vhodné použít dostatečně velké podložky.

Při práci ve velkém bočním vyložení může i břemeno v rámci diagramu způsobit ztrátu stability, pokud je vozidlo špatně podepřeno.

Zatěžovací diagram má vždy přednost

Údaj 244 nebo 241 kNm není jedna pevná nosnost. Skutečná dovolená hmotnost břemene závisí na vzdálenosti, poloze výložníku a konkrétní variantě .80 nebo .96.

Obsluha musí pracovat podle správného diagramu konkrétní konfigurace.

Rozdíl proti LIV 230Z

LIV 230Z má zdvihový moment 206 až 211 kNm a otočný moment 30 kNm. LIV 270Z nabízí 241 až 244 kNm a otočný moment 33 kNm.

270Z je tedy výrazně výkonnější model určený pro těžší manipulaci a větší zatížení.

Rozdíl proti LIV 300Z inF

LIV 300Z inF má podle stejného technického listu 274 až 276 kNm. LIV 270Z je o jednu výkonovou třídu níže, ale stále jde o velmi těžký profesionální jeřáb.

Současná pozice v Z-řadě

V této části produktové řady stojí LIV 270Z mezi LIV 230Z a LIV 300Z inF. Pro zákazníky, kteří nepotřebují úplně nejvyšší model, nabízí velmi vysoký výkon při nižší vlastní hmotnosti než 300Z.

STRENX ocel

Současné Tajfun LIV jeřáby používají vysokopevnostní ocel STRENX. Ta pomáhá dosáhnout vysoké pevnosti při co nejnižší vlastní hmotnosti.

U těžkého jeřábu je tento poměr zásadní pro nosnost i zatížení podvozku.

FEM vývoj konstrukce

Tajfun využívá dynamické FEM výpočty a kinematické analýzy. Ty pomáhají optimalizovat ramena, základnu a kritická místa konstrukce pro opakované dynamické zatížení.

Bezpečnost při práci

Pod zavěšeným břemenem se nesmí pohybovat osoby. Pracovní prostor musí být zabezpečen a obsluha musí respektovat zatěžovací diagram i stabilitu vozidla.

Kontrola hydraulických hadic

Hadice pracují při tlaku až 28 MPa a musí být bez prasklin, oděru a netěsností. Jakékoli poškození je důvodem k odstavení a výměně.

Kontrola čepů a pouzder

Čepy a pouzdra jsou cyklicky namáhané při každém pracovním pohybu. Nadměrné vůle zhoršují přesnost a zvyšují namáhání konstrukce.

Kontrola teleskopu

Teleskopické části musí být čisté, rovné a bez mechanických deformací. Nečistoty mohou poškozovat kluzná vedení a těsnění.

Kontrola otoče

Otočný mechanismus musí pracovat plynule bez rázů a nadměrných vůlí. Neobvyklý zvuk nebo trhavý pohyb je důvodem k servisní kontrole.

Kontrola nosné konstrukce

Ramena a svarové spoje je nutné pravidelně kontrolovat na praskliny, deformace a známky únavy materiálu.

Opravy nosných částí musí provádět kvalifikovaný servis podle pokynů výrobce.

Práce při velkém vyložení

Při maximálním vyložení klesá nosnost a výrazně roste klopný moment celé soupravy. Obsluha musí pracovat plynule a vyhnout se dynamickým rázům.

Provoz v zimě

Při nízkých teplotách je vhodné hydraulický systém postupně zahřát. Studený olej má vyšší viskozitu a může zhoršovat reakce systému.

Čistota hydraulického oleje

Čistota oleje má zásadní vliv na životnost čerpadel, ventilů a přesnost ovládání. Při servisu je nutné zabránit vniknutí nečistot do hydraulického okruhu.

Přepravní poloha

Před jízdou musí být jeřáb správně složený a zajištěný. Drapák a ostatní pohyblivé části nesmějí ohrožovat okolní provoz ani překračovat dovolený profil vozidla.

Práce u elektrického vedení

Při práci v blízkosti elektrického vedení je nutné dodržovat předepsané bezpečné odstupy. Kovový jeřáb může vytvořit nebezpečnou situaci i bez přímého kontaktu s vodičem.

Servisní evidence

U profesionálně používaného jeřábu je vhodné vést servisní záznamy o kontrolách svarů, výměnách hadic, opravách válců a vůlích v čepech.

Sezónní servis

Po intenzivní sezóně je vhodné provést kompletní kontrolu hydrauliky, otoče, teleskopů, čepů, pouzder, drapáku, rotátoru a elektroinstalace.

Kontrola před prací

• zkontrolovat montážní rám a upevnění jeřábu,
• zkontrolovat otočný mechanismus,
• zkontrolovat hlavní a vnější rameno,
• zkontrolovat teleskopické části,
• zkontrolovat hydraulické válce a hadice,
• zkontrolovat drapák a rotátor,
• zkontrolovat stabilizační podpěry,
• ověřit funkci ovládání a bezpečnostních prvků.

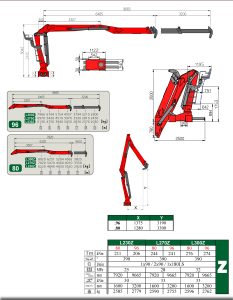

Technická tabulka LIV 270Z

Parametr	LIV 270Z.80	LIV 270Z.96
Čistý zdvihový moment	244 kNm	241 kNm
Maximální dosah	7 920 mm	9 665 mm
Rozsah otočení	390°	390°
Čistý otočný moment	33 kNm	33 kNm
Pracovní tlak	28 MPa	28 MPa
Délka teleskopu	1 600 mm	3 200 mm
Hmotnost	2 590 kg	2 755 kg

Generační závěr

Produkt POLAGRO SKU 31292 je správně identifikován jako Tajfun LIV 270 Z. Původní karta používá obecný popis celé Z-řady, ale pro konkrétní LIV 270Z máme přesnou tovární tabulku variant .80 a .96.

Aktualizovaná karta proto staví hlavní technické údaje na přesně ověřených hodnotách 244/241 kNm, 7 920/9 665 mm, 390°, 33 kNm, 28 MPa a hmotnosti 2 590/2 755 kg.

Doporučení před objednávkou nebo servisem

Před objednávkou náhradních dílů je nutné ověřit přesnou variantu .80 nebo .96, rok výroby, výrobní číslo, typ rozvaděče, ovládání, drapák a rotátor.

Pro bezpečný provoz je vždy rozhodující zatěžovací diagram konkrétní varianty a montážní dokumentace nosiče.
