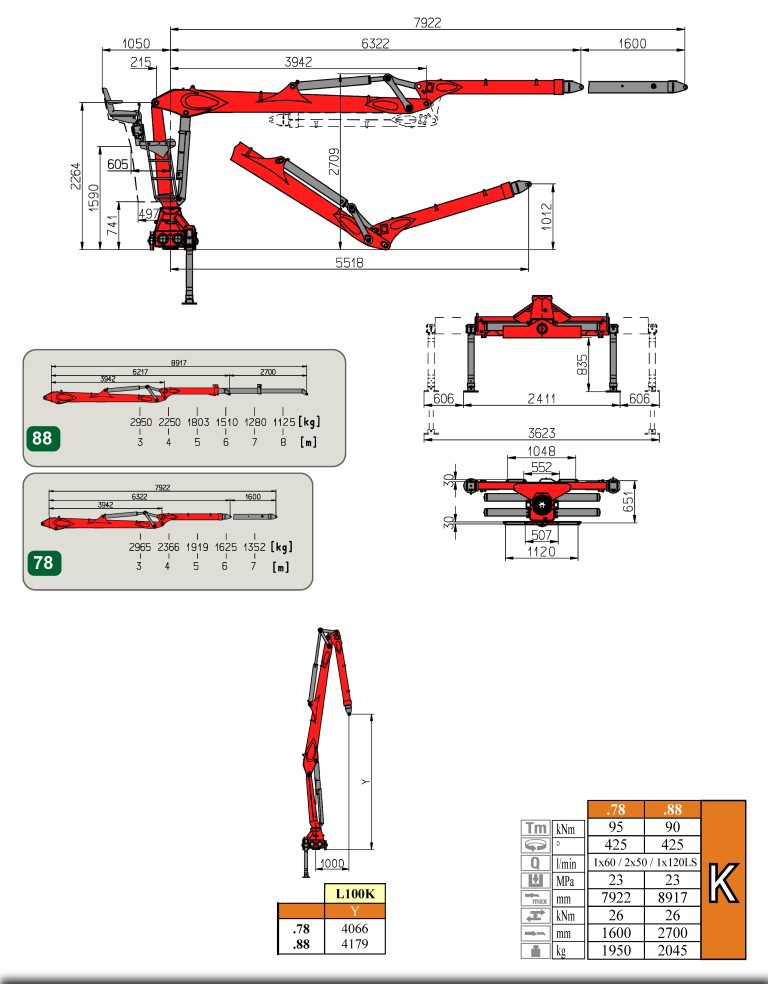

Tajfun LIV K – podélně skládané hydraulické jeřáby pro dřevo a materiál

Tajfun LIV K je rodina profesionálních hydraulických jeřábů s podélným skládáním, určená pro nakládku kulatiny, dlouhého i krátkého dřeva, kusového materiálu a v některých konfiguracích také odpadu a recyklovatelných materiálů. Produkt POLAGRO SKU 31313 není jeden konkrétní model, ale produktová rodina LIV K.

To je důležité i pro aktualizaci technických údajů. Původní karta POLAGRO správně popisuje společné konstrukční vlastnosti řady K, nikoli jedinou pevnou hmotnost, dosah nebo nosnost. Aktuální nabídka Tajfun LIV K zahrnuje více velikostí a variant, které se liší zdvihovým momentem, dosahem, délkou teleskopu i hmotností.

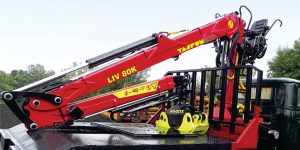

Co znamená podélně skládaný jeřáb

Jeřáby řady K se během přepravy skládají podélně podél nákladu nebo přímo do ložného prostoru. To odlišuje jejich geometrii od příčně skládaných Z-jeřábů.

Výhodou podélného skládání je jednoduché uložení jeřábu v přepravní poloze a dobré využití prostoru na vozidle nebo návěsu.

Speciální kinematika řady K

Jedním z hlavních prvků je pákový mechanismus mezi hlavním a vnějším ramenem. Ten umožňuje zvýšit zdvihový moment v horizontální a téměř vysunuté poloze.

Právě tato vlastnost je důležitá při manipulaci s delším dřevem nebo s materiálem, který je nutné zvedat dále od vozidla.

Jednoduchý nebo dvojitý teleskop

Rodina LIV K používá různé systémy výložníků, včetně jednoduchého a dvojitého teleskopického prodloužení.

Konkrétní konfigurace teleskopu určuje maximální dosah, vlastní hmotnost jeřábu a také průběh zdvihové kapacity v různých vzdálenostech.

Aktuální modelová rodina LIV K

Současná nabídka Tajfun zahrnuje mimo jiné modely LIV 100K, LIV 120K, LIV 120K3, LIV 130K, LIV 130K3, LIV 155K, LIV 180K, LIV 230K, LIV 270K a LIV 320K.

Jde tedy o širokou produktovou rodinu od středně výkonných jeřábů až po velmi těžké profesionální manipulátory.

Rozsah zdvihových momentů

Aktuální výrobce uvádí pro rodinu LIV K maximální zdvihové momenty přibližně od 101 kNm u LIV 100K až po 311 kNm u LIV 320K.

Původní karta POLAGRO uváděla rozsah 77 až 160 kNm, což odpovídá starší nebo užší generaci nabídky. Aktuální řada je výrazně širší a výkonnější.

Rozsah pracovního dosahu

Původní karta POLAGRO popisuje novou generaci s dvojitým dosahem výložníků až 5,1 m a univerzálním použitím. Současná produktová rodina LIV K dosahuje podle výrobce až přibližně 14,5 m.

Je tedy zřejmé, že rodina se v průběhu času rozšířila o delší a těžší konfigurace.

Aktuální LIV 120K a LIV 130K

Oficiální katalog 2024 a aktuální katalog 2026 uvádějí podrobné varianty LIV 120K a LIV 130K s několika délkami teleskopu a dosahem kolem 8 až 10,1 m.

Tyto modely dobře reprezentují střední část rodiny a ukazují, jak výrazně se parametry mění podle konkrétního provedení.

LIV 120K.100

Varianta LIV 120K.100 má čistý zdvihový moment 108 kNm, rozsah otočení 422°, pracovní tlak 28 MPa, maximální dosah přibližně 10 145 mm, čistý otočný moment 28 kNm a hmotnost přibližně 2 490 kg.

Zdvihový diagram uvádí přibližně 2 590 kg ve 4 m a 1 030 kg v 10 m.

LIV 130K.100

LIV 130K.100 má čistý zdvihový moment přibližně 123 kNm, pracovní tlak 30 MPa, dosah 10 145 mm, čistý otočný moment 30 kNm a hmotnost přibližně 2 570 kg.

Ve 4 m zvedá přibližně 2 870 kg a v 10 m přibližně 1 190 kg.

LIV 120K.97

LIV 120K.97 má zdvihový moment přibližně 109 kNm, dosah 9 710 mm, teleskop 3 200 mm a hmotnost přibližně 2 410 kg.

Zdvih ve 4 m činí přibližně 2 670 kg a v 9 m přibližně 1 150 kg.

LIV 130K.97

LIV 130K.97 má zdvihový moment přibližně 127 kNm, dosah 9 710 mm a hmotnost přibližně 2 520 kg.

Ve 4 m dosahuje přibližně 3 075 kg a v 9 m přibližně 1 310 kg.

LIV 120K.88

LIV 120K.88 má čistý zdvihový moment přibližně 112 kNm, dosah 8 794 mm, teleskop 2 300 mm a hmotnost přibližně 2 380 kg.

LIV 130K.88

LIV 130K.88 má přibližně 130 kNm, dosah 8 794 mm a hmotnost přibližně 2 470 kg.

Ve 4 m zvedá přibližně 3 080 kg a v 8 m přibližně 1 560 kg.

LIV 120K.84

LIV 120K.84 má zdvihový moment přibližně 115 kNm, dosah 8 404 mm, teleskop 1 585 mm a hmotnost přibližně 2 310 kg.

LIV 130K.84

LIV 130K.84 má zdvihový moment přibližně 129 kNm, dosah 8 404 mm a hmotnost přibližně 2 420 kg.

Ve 4 m zvedá přibližně 3 005 kg a v 8 m přibližně 1 570 kg.

LIV 120K.83 a LIV 130K.83

Varianty .83 používají delší teleskop 2 300 mm a dosah přibližně 8 359 mm. LIV 120K.83 má přibližně 113 kNm a 2 360 kg, LIV 130K.83 přibližně 132 kNm a 2 440 kg.

LIV 120K.80 a LIV 130K.80

Varianty .80 mají dosah přibližně 7 969 mm. LIV 120K.80 má přibližně 116 kNm a 2 290 kg, LIV 130K.80 přibližně 132 kNm a 2 390 kg.

Ve 3 m dosahuje 120K.80 přibližně 3 450 kg a 130K.80 přibližně 3 870 kg.

Řada K3

Tajfun nabízí také varianty K3, například LIV 120K3 a LIV 130K3. Ty mají odlišnou geometrii, hmotnost a u některých verzí také vyšší otočný moment.

Nelze je automaticky zaměňovat s běžnými K variantami stejného číselného označení.

LIV 120K3.97

LIV 120K3.97 má čistý zdvihový moment přibližně 107 kNm, pracovní tlak 25 MPa, dosah 9 693 mm, otočný moment 38 kNm a hmotnost přibližně 2 350 kg.

LIV 130K3.97

LIV 130K3.97 má přibližně 123 kNm, dosah 9 693 mm, otočný moment 30 kNm a hmotnost přibližně 2 410 kg.

LIV 120K3.83 a 130K3.83

Varianta 120K3.83 má přibližně 109 kNm, dosah 8 330 mm a hmotnost 2 260 kg. Verze 130K3.83 má přibližně 126 kNm a hmotnost 2 350 kg.

LIV 120K3.80 a 130K3.80

120K3.80 má přibližně 112 kNm, dosah 7 940 mm a hmotnost 2 270 kg. 130K3.80 má přibližně 130 kNm a hmotnost 2 320 kg.

Rozsah otočení 422°

Aktuální modely řady K používají rozsah otočení 422°. To umožňuje velmi široké pracovní pole okolo vozidla nebo stacionární základny.

Při práci je nutné respektovat stabilitu celé soupravy a zatěžovací diagram konkrétního modelu.

Hydraulika a Load Sensing

Aktuální modely LIV K používají podle konfigurace hydrauliku s průtoky například 1×90, 2×90 nebo 1×150 l/min v systému LS.

Konkrétní průtok závisí na modelu, řízení a použitém hydraulickém systému. Proto není vhodné pro celou rodinu uvádět jedinou univerzální hodnotu.

Pracovní tlak

U modelů 120K se v technické dokumentaci objevuje pracovní tlak přibližně 28 MPa, u modelů 130K přibližně 30 MPa. K3 varianty mohou používat jiné hodnoty, například 25 MPa.

Tyto hodnoty potvrzují, že přesná konfigurace musí být vždy určena podle konkrétního modelu.

STRENX ocel

Aktuální jeřáby Tajfun LIV jsou vyráběny z vysokopevnostní oceli STRENX. Výrobce uvádí, že tento materiál umožňuje vysokou pevnost při nižší celkové hmotnosti.

U dlouhých hydraulických ramen je poměr pevnosti a hmotnosti zásadní pro nosnost i stabilitu.

Dynamická FEM analýza

Tajfun uvádí využití dynamických výpočtů metodou konečných prvků a kinematických analýz konstrukce.

Cílem je omezit kritická místa a optimalizovat konstrukci pro opakované dynamické zatížení.

Vnitřní vedení hadic

Původní karta POLAGRO uvádí novou generaci s vnitřními hydraulickými hadicemi. Tento konstrukční princip snižuje riziko poškození hadic při kontaktu s kulatinou nebo jiným materiálem.

Je však vždy nutné ověřit konkrétní model a rok výroby, protože starší model L120K byl v původním textu uveden jako výjimka.

Manipulace s krátkým i dlouhým dřevem

Řada LIV K je určena jak pro krátké, tak pro dlouhé dřevo. Díky široké nabídce teleskopů lze zvolit vhodnou kombinaci dosahu, hmotnosti a nosnosti.

Pro těžké dlouhé kmeny je důležitá vysoká nosnost při středním vyložení, zatímco při práci s kratším materiálem může být výhodnější kompaktnější konfigurace.

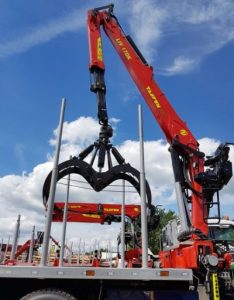

Manipulace s odpadem a recyklovatelnými materiály

Výrobce dnes prezentuje řadu LIV K také jako vhodnou pro manipulaci s odpadem a recyklovatelnými materiály, často s polypovým drapákem.

To rozšiřuje použití mimo klasické lesnictví.

Montáž na nákladní vozidla

Jeřáby LIV K jsou vhodné pro montáž na nákladní automobily a další vhodné nosiče. Podvozek musí být dimenzován na přenos maximálního zdvihového a otočného momentu.

Stacionární montáž

Výrobce uvádí také možnost stacionární montáže. To je vhodné například pro sklady dřeva, třídicí pracoviště nebo recyklační provozy.

Bezpečnost při provozu

Každý jeřáb musí být používán podle zatěžovacího diagramu konkrétní varianty. Nosnost se výrazně mění s vyložením.

Údaj o maximálním zdvihovém momentu nelze zaměňovat za nosnost na maximálním dosahu.

Stabilizace soupravy

Při práci na vozidle musí být souprava správně stabilizována. Podpěry musí stát na únosném podkladu a nesmí být opřeny o nestabilní okraj výkopu nebo příkopu.

Kontrola před prací

• zkontrolovat základnu a upevnění jeřábu,
• zkontrolovat sloup a otočný systém,
• zkontrolovat hlavní a vnější rameno,
• zkontrolovat teleskopické části,
• zkontrolovat hydraulické hadice a válce,
• zkontrolovat drapák nebo polyp,
• zkontrolovat ovládání a bezpečnostní prvky,
• ověřit stabilitu nosiče.

Kontrola teleskopů

Teleskopická ramena musí být čistá a bez mechanických deformací. Nečistoty, kůra a kovové zbytky mohou poškodit vedení a těsnění.

Kontrola hydrauliky

Hydraulické vedení pracuje při vysokém tlaku. Jakýkoli únik oleje, poškození hadice nebo neobvyklé zahřívání je důvodem k okamžité kontrole.

Kontrola otoče

Otočný mechanismus musí pracovat plynule bez rázů a nadměrných vůlí. Pravidelně je nutné kontrolovat mazání a mechanické spojení se základnou.

Kontrola nosné konstrukce

Ramena jsou vystavena vysokému cyklickému zatížení. Je vhodné pravidelně kontrolovat svary, čepy, pouzdra a místa koncentrace napětí.

Servisní přístup

Novější generace Tajfun klade důraz na lepší ochranu hadic a jednodušší servis. Přesto musí údržbu nosných částí a hydrauliky provádět kvalifikovaný servis.

Rozdíl mezi rodinou a konkrétním modelem

SKU 31313 reprezentuje produktovou řadu LIV K jako celek. Proto není správné vyplnit kartu jediným dosahem, hmotností nebo zdvihovým momentem, jako by šlo o konkrétní LIV 120K.100 nebo LIV 130K.84.

Technické parametry musí být vedeny jako rozsah nebo jako přehled konkrétních variant.

Historický popis versus dnešní řada

Původní POLAGRO karta uvádí nosnost řady přibližně 77 až 160 kNm. Současná nabídka je širší a sahá až přibližně k 311 kNm u LIV 320K.

To není chyba původní karty, ale generační rozšíření produktové řady.

Generační závěr

Produkt POLAGRO je správně identifikován jako rodina Tajfun LIV K. Původní charakteristika podélného skládání, pákové kinematiky, jednoduchých a dvojitých teleskopů, vnitřního vedení hadic a univerzálního použití odpovídá skutečné produktové řadě.

Aktuální řada je širší než původní popis a zahrnuje modely s vyšším zdvihovým momentem a větším dosahem. Aktualizace proto zachovává identitu rodiny a doplňuje současnou modelovou strukturu bez toho, aby z produktu vytvořila jeden konkrétní model.

Doporučení před objednávkou

Před objednávkou konkrétního LIV K je potřeba určit požadovaný maximální dosah, nosnost v typické pracovní vzdálenosti, typ teleskopu, pracovní tlak, způsob ovládání, druh drapáku a typ montáže.

Pro servis a náhradní díly je vždy nutné znát přesné modelové označení, například LIV 120K.97 nebo LIV 130K3.83.
