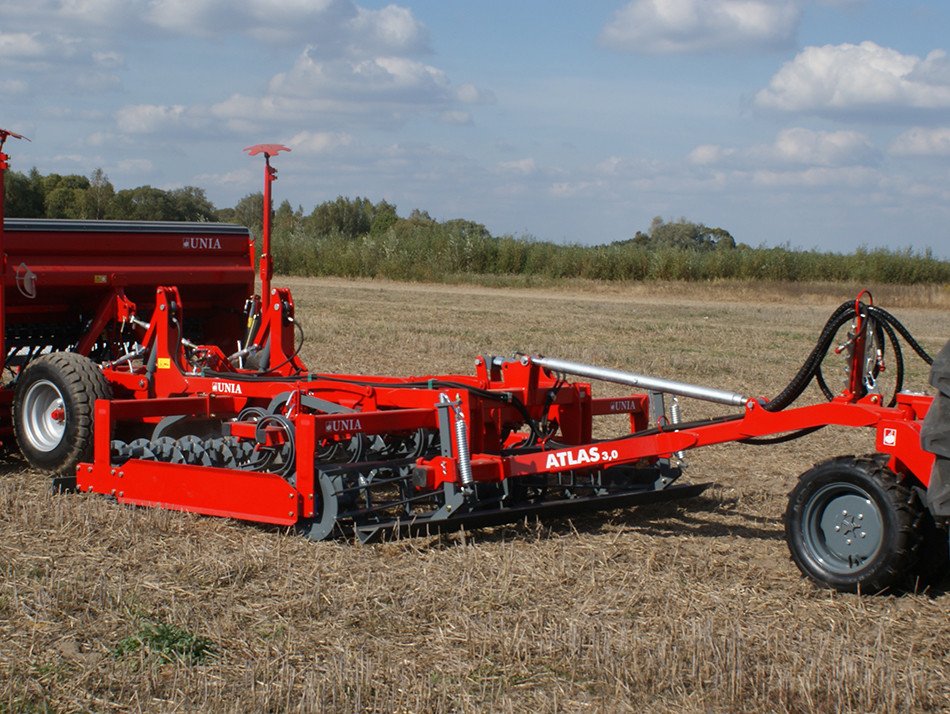

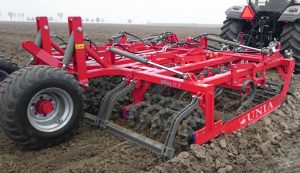

UNIA ATLAS T 3 – polonesený diskový kultivátor pro předseťovou přípravu půdy

UNIA ATLAS T 3 je polonesený diskový kultivátor s pracovním záběrem 3,0 m, určený pro intenzivní předseťovou přípravu půdy, rozdrobení hrud a urovnání povrchu před setím. Konstrukce používá dvě řady ozubených disků AGGRESSIVE 460/4 mm uložených na gumových silentblocích, dvojitý Crosskill válec Ø400 mm, zadní ozubenou rovnací lištu a vlastní podvozek s pneumatikami 340/55-16.

Tato karta aktualizuje původní produkt Polagro se SKU 11160. Zachovává původní WordPress ID, SKU, slug, všechny tři fotografie galerie a stávající kategorizační vazby. Nejde o založení nového produktu. Technické údaje byly ověřeny podle současné oficiální stránky UNIA ATLAS / ATLAS T a dobového oficiálního katalogu UNIA 2019. Oba zdroje shodně potvrzují pro ATLAS T 3 hmotnost 2 210 kg, výkon 80–100 k, 24 disků a vzdálenost mezi řadami disků 77 cm.

Důležitá oprava názvu – ATLAS T je diskový, nikoliv radličkový kultivátor

Původní titul produktu Polagro zní „Polonesený radličkový kultivátor ATLAS T 3“. To je technicky nepřesné. Výrobce řadu jednoznačně rozděluje na ATLAS – radličkový kultivátor a ATLAS T – diskový kultivátor.

Identitní pole post_title je kvůli bezpečnému UPDATE původního WordPress produktu ponecháno beze změny, ale nový marketingový titul, perex a popis používají správné označení polonesený diskový kultivátor UNIA ATLAS T 3.

Pracovní záběr 3,0 m

ATLAS T 3 má pracovní záběr 3,0 m. V základní řadě ATLAS T byla vedle něj nabízena také čtyřmetrová varianta ATLAS T 4. Širší hydraulicky skládané stroje patří do samostatné řady ATLAS T HP.

Třímetrová verze používá pevný rám a vlastní transportní podvozek. Je určena pro traktory ve výkonové třídě přibližně 80–100 k, přičemž skutečná potřeba výkonu závisí na půdních podmínkách, pojezdové rychlosti a nastavení pracovních sekcí.

Dvě řady ozubených disků AGGRESSIVE

Hlavní pracovní sekci tvoří dvě řady ozubených disků AGGRESSIVE 460/4 mm. Výrobce tak označuje disk o průměru přibližně 460 mm a tloušťce 4 mm. U ATLAS T 3 je těchto disků celkem 24 kusů.

Ozubený profil podporuje pronikání do povrchové vrstvy půdy a intenzivní rozrušení hrud. Dvě řady zajišťují plošné zpracování napříč celou pracovní šířkou a navazující druhá řada zpracovává prostor mezi stopami první řady.

24 pracovních disků

Oficiální tabulka UNIA potvrzuje pro ATLAS T 3 24 disků. Čtyřmetrová varianta T 4 používá 32 disků. Počet pracovních orgánů proto přesně odpovídá šířce stroje a nesmí se zaměňovat mezi jednotlivými variantami.

Při kontrole konkrétního kusu je vhodné ověřit kompletnost všech disků, jejich průměr, opotřebení, případné deformace a vůle v uložení. Nerovnoměrně opotřebené disky mohou negativně ovlivnit hloubku a kvalitu práce.

Vzdálenost mezi řadami disků 77 cm

Původní karta Polagro uvádí údaj „rozchod disků 77 cm“. Tento překlad je možné chápat nesprávně jako rozteč jednotlivých disků. Oficiální anglický katalog stejné generace však tento parametr popisuje jako spacing between rows of discs, tedy vzdálenost mezi řadami disků 77 cm.

Hodnota 77 cm se proto nevztahuje na boční rozteč jednotlivých 24 disků napříč třímetrovým záběrem, ale na podélnou vzdálenost obou diskových řad. V nové kartě je parametr popsán přesněji, aby nedocházelo k technickému nedorozumění.

Gumové silentbloky 35 × 160 mm

Každý diskový pracovní orgán je podle výrobce jištěn trojúhelníkovými gumovými silentbloky / amortizátory 35 × 160 mm. Pružné gumové uložení umožňuje disku při nárazu na pevnější překážku částečně ustoupit a tlumit ráz přenášený do rámu.

Tento systém nevyžaduje klasické pružinové nebo šroubové jištění každého disku a zároveň omezuje počet mechanických kloubů. Stav gumových elementů je však nutné pravidelně kontrolovat, protože popraskaný nebo nadměrně unavený silentblok mění polohu a reakci pracovního orgánu.

Dvojitý Crosskill válec Ø400 mm

Za diskovou sekcí pracuje dvojitý střídavě uspořádaný Crosskill válec Ø400 mm. Jde o standardní součást ATLAS T, potvrzenou současnou stránkou výrobce i katalogem 2019.

Crosskill válec intenzivně rozrušuje zbývající hroudy, urovnává povrch a současně půdu zpětně utužuje. Dvojité provedení zvyšuje intenzitu drobení a pomáhá vytvářet rovnoměrnější seťové lůžko.

Zadní ozubená rovnací lišta

Poslední pracovní sekcí je zadní ozubená rovnací lišta. Ta dokončuje povrch po průchodu dvojitého Crosskill válce a rozhrnuje drobné nerovnosti.

Správné nastavení zadní lišty je důležité pro rovnoměrný finální povrch. Příliš agresivní nastavení může hromadit zeminu, zatímco příliš mírné nemusí odstranit drobné hřebeny vytvořené předchozími pracovními sekcemi.

Vlastní podvozek s pneumatikami 340/55-16

ATLAS T 3 je polonesený stroj s vlastním podvozkem. Výrobce uvádí pneumatiky 340/55-16. Podvozek nese významnou část hmotnosti kultivátoru při transportu a podle pracovní polohy také při manipulaci na poli.

Před jízdou je nutné kontrolovat stav plášťů, tlak v pneumatikách, upevnění kol, vůle v nábojích a mechanické části podvozku. Přesný tlak pneumatik a maximální transportní rychlost nejsou v použitých katalogových zdrojích bezpečně uvedeny a musí se ověřit podle návodu konkrétního stroje.

Pevný rám

Třímetrový ATLAS T používá pevný nesklopný rám. To odpovídá původní kartě Polagro i výrobní dokumentaci.

Hydraulicky sklopné provedení se používá až u širších variant ATLAS T HP. Parametry sklopných HP strojů – jejich hmotnost, kola, brzdy nebo výkonový požadavek – se proto nesmí přenášet na SKU 11160.

Závěsná osa 675 / Ø28 mm

Dobový katalog UNIA 2019 a současná produktová stránka uvádějí pro verzi ATLAS T 3 závěsnou osu 675 / Ø28 mm. Původní Polagro ji obecně popisuje jako tříbodový závěs kategorie II.

Jako příplatkovou variantu katalog 2019 uvádí pro T 3 zesílenou osu 825 / Ø36 mm. Před agregací konkrétního kusu je proto vhodné ověřit skutečnou osu, rozměr čepů a kompatibilitu se závěsem traktoru.

Hmotnost 2 210 kg

Oficiální katalog UNIA 2019 i současná produktová stránka shodně uvádějí pro ATLAS T 3 hmotnost 2 210 kg. Stejný údaj obsahuje původní Polagro.

Tato velmi dobrá shoda potvrzuje správnost historické technické tabulky. Příplatková výbava, například Packer nebo systém pro secí stroj, může skutečnou hmotnost konkrétního stroje navýšit.

Požadovaný výkon traktoru 80–100 k

Výrobce uvádí pro ATLAS T 3 požadovaný výkon 80–100 k. Původní Polagro zapisuje hodnotu jako 80/100 k; v nové kartě je převedena na čitelný rozsah 80–100 k.

Skutečný potřebný výkon závisí na půdních podmínkách, pracovní hloubce, pojezdové rychlosti a případné příplatkové výbavě. Pro bezpečnou agregaci je vedle výkonu důležitá i hmotnost traktoru a vhodnost závěsu.

ATLAS T versus ATLAS

ATLAS a ATLAS T sdílejí část rámu, podvozku a zadních pracovních prvků, ale zásadně se liší hlavní pracovní sekcí. ATLAS používá dvě řady pružných radliček SX nebo SZ. ATLAS T používá dvě řady ozubených disků AGGRESSIVE Ø460 mm.

U třímetrového provedení má ATLAS 3 hmotnost 2 180 kg a výkon 70–90 k, zatímco ATLAS T 3 má 2 210 kg a 80–100 k. Disková varianta je tedy o něco těžší a výrobce pro ni požaduje vyšší výkon.

ATLAS T 3 versus ATLAS T 4

Čtyřmetrový ATLAS T 4 používá 32 disků, zatímco T 3 má 24 disků. U dobového katalogu 2019 je pro T 4 uvedena hmotnost 2 760 kg a výkon 100–130 k.

Původní karta Polagro u T 4 uvádí 2 900 kg, což může odpovídat jiné revizi nebo konfiguraci, ale tento rozdíl se SKU 11160 netýká. Pro ATLAS T 3 jsou všechny hlavní hodnoty shodně potvrzeny.

Volitelný ATLAS Systém pro secí stroj

Katalog UNIA 2019 uvádí pro ATLAS T jako příplatek ATLAS Systém – spojovací zařízení a hydrauliku k secímu stroji. Kultivátor tak může být zapojen do kombinované soupravy pro přípravu půdy a setí během jednoho přejezdu.

Při agregaci se secím strojem je nutné posuzovat celou kombinaci: celkovou hmotnost, délku, polohu těžiště, hydraulické požadavky a stabilitu traktoru. Samotný výkon motoru není jediným kritériem.

Jednobodová hydraulická regulace pracovní sekce

Dobový katalog nabízí jako příplatek jednobodovou hydraulickou regulaci pracovní sekce. Umožňuje upravovat nastavení stroje komfortněji z traktoru a rychleji reagovat na změny půdních podmínek.

Přesný rozsah hydraulického nastavení a pracovní hloubku je nutné ověřit podle originálního návodu konkrétní výrobní revize. Tyto hodnoty nejsou v použitých přesných zdrojích bezpečně uvedeny.

Přední Packer válec jako příplatková výbava

Katalog 2019 nabízí pro ATLAS T také přední Packer válec. Ten může před diskovou sekcí zvýšit intenzitu urovnání a zpětného utužení půdy.

Packer není součástí základního standardu ATLAS T 3. Pokud je konkrétní stroj tímto válcem vybaven, může se změnit hmotnost, chování soupravy a požadavky na traktor.

Zesílená závěsná osa

Pro třímetrový ATLAS T je v katalogu 2019 uvedena příplatková závěsná osa 825 / Ø36 mm. Ta nabízí robustnější spojení s traktorem než standardní 675 / Ø28 mm.

Konkrétní provedení je nutné ověřit na stroji. Při objednávání čepů, pouzder nebo dalších dílů závěsu je výrobní rok a skutečný rozměr osy zásadní.

Výstražné tabule a silniční osvětlení

Výrobce nabízel jako příplatkovou výbavu výstražné tabule a sadu výstražných tabulí s osvětlením. U novějších katalogových revizí se může používat LED osvětlení.

Při provozu na veřejných komunikacích je nutné ověřit skutečnou výbavu, rozměry, místní předpisy a dokumentaci konkrétního stroje. Katalogová nabídka příslušenství sama o sobě nenahrazuje požadavky pro silniční provoz.

Výměnný bezúdržbový náboj

Dobový katalog UNIA 2019 uvádí u ATLAS T také výměnný bezúdržbový náboj. Jde o konstrukční detail uložení disků, který zjednodušuje běžnou údržbu oproti klasickému řešení vyžadujícímu pravidelné domazávání.

Při servisu je však stále nutné kontrolovat vůle, těsnost a mechanické poškození nábojů. Přesné servisní pokyny mají vycházet z návodu konkrétního stroje.

Praktický pracovní proces

Při práci nejprve první řada ozubených disků rozruší povrch půdy a hrudy. Druhá řada navazuje v mezilehlých stopách a dokončí plošné zpracování. Dvojitý Crosskill válec následně půdu drobí a přitlačuje a zadní ozubená lišta dokončuje urovnání.

Tento pracovní sled je vhodný pro předseťovou přípravu tam, kde je požadováno intenzivní mechanické drobení a rovnoměrný finální povrch.

Vhodnost pro různé půdní podmínky

Disková konstrukce ATLAS T je vhodná zejména tam, kde se požaduje účinné rozdrobení hrud a průchod menšího množství rostlinných zbytků. Gumové jištění pracovních disků umožňuje pružnou reakci při kontaktu s pevnějšími překážkami.

V extrémně mokré a lepivé půdě je nutné sledovat zanášení Crosskill válce. V suché a tvrdé půdě může růst tahový odpor a může být nutné snížit pojezdovou rychlost nebo upravit pracovní nastavení.

Kontrola disků AGGRESSIVE

Před prací je vhodné zkontrolovat všech 24 disků. Sleduje se zejména jejich opotřebení, praskliny, deformace, dotažení a stav nábojů.

Výrazně rozdílný průměr mezi jednotlivými disky může způsobit nerovnoměrnou práci a změnu pracovní hloubky. Při výměně je vhodné používat díly odpovídající originální specifikaci Ø460/4 mm.

Kontrola silentbloků

Gumové silentbloky 35 × 160 mm přenášejí pracovní síly mezi diskem a rámem a současně tlumí rázy. Je nutné sledovat praskliny, trvalou deformaci nebo nadměrné vyosení pracovního orgánu.

Poškozený silentblok je vhodné vyměnit dříve, než dojde k nadměrnému zatížení držáku disku nebo rámu.

Kontrola Crosskill válce

Dvojitý Crosskill Ø400 mm je vystaven vysokému zatížení. Kontrolují se litinové prstence, hřídele, ložiska a volný chod jednotlivých částí.

Při práci ve vlhké půdě je vhodné pravidelně odstraňovat nalepenou zeminu. Zanesený válec zvyšuje odpor a může měnit charakter zpětného utužení.

Kontrola podvozku

Podvozek s pneumatikami 340/55-16 je klíčový pro bezpečnou manipulaci s více než dvoutunovým strojem. Kontroluje se tlak, stav plášťů, utažení kol a náboje.

Přesný tlak pneumatik a maximální povolenou přepravní rychlost je nutné převzít z dokumentace konkrétního stroje a pneumatik.

Údržba po práci

Po skončení práce je vhodné stroj očistit od zeminy a rostlinných zbytků, zvláště v prostoru diskových držáků, Crosskill válce a zadní lišty. Při dlouhodobém odstavení je vhodné zkontrolovat poškození laku, korozi a stav hydraulických prvků příplatkové výbavy.

Přesné mazací body a servisní intervaly se musí řídit originálním návodem konkrétního výrobního roku.

Co nelze bezpečně doplnit z katalogu

V použitých přesných zdrojích nebyla pro ATLAS T 3 bezpečně potvrzena maximální pracovní hloubka, doporučená pracovní rychlost, plošná výkonnost ani maximální transportní rychlost. Tyto hodnoty proto nejsou doplňovány odhadem.

Pokud jsou pro konkrétní nabídku potřeba, je nutné je ověřit podle originálního návodu, štítku nebo technické dokumentace daného kusu.

Co ověřit před objednáním nebo převzetím konkrétního stroje

• výrobní rok a výrobní štítek,
• pracovní záběr 3,0 m,
• 24 disků AGGRESSIVE Ø460/4 mm,
• dvě řady disků se vzdáleností řad 77 cm,
• stav silentbloků 35 × 160 mm,
• stav nábojů pracovních disků,
• stav dvojitého Crosskill válce Ø400 mm,
• stav zadní ozubené rovnací lišty,
• podvozek a pneumatiky 340/55-16,
• standardní osu 675 / Ø28 mm nebo příplatkovou 825 / Ø36 mm,
• případný ATLAS Systém pro secí stroj,
• případnou hydraulickou regulaci, Packer a silniční výbavu.

Technické parametry UNIA ATLAS T 3

Výrobce	UNIA
Model	ATLAS T 3
Typ	Polonesený diskový kultivátor
Pracovní záběr	3,0 m
Hmotnost	2 210 kg
Požadovaný výkon traktoru	80–100 k
Počet řad disků	2
Počet disků	24 ks
Typ disků	Ozubené AGGRESSIVE
Rozměr disků	Ø460 / 4 mm
Vzdálenost mezi řadami disků	77 cm
Jištění disků	Gumové trojúhelníkové silentbloky
Rozměr silentbloků	35 × 160 mm
Zadní válec	Dvojitý střídavý Crosskill Ø400 mm
Zadní rovnací prvek	Ozubená lišta
Rám	Pevný
Podvozek	Vlastní polonesený podvozek
Pneumatiky	340/55-16
Závěsná osa – T 3	675 / Ø28 mm
Volitelná zesílená osa	825 / Ø36 mm dle katalogu 2019

Hlavní opravy proti původní kartě Polagro

Původní technické hodnoty jsou velmi dobře doložené: 24 disků, 80–100 k, 2 210 kg a pracovní záběr 3 m. Výrobce je potvrzuje současnou stránkou i dobovým katalogem 2019.

Zásadní oprava se týká samotného názvu. ATLAS T není radličkový, ale diskový kultivátor. Druhá oprava se týká parametru 77 cm: nejde o boční rozteč jednotlivých disků, ale o vzdálenost mezi dvěma řadami disků.

Doplněny jsou také přesné konstrukční údaje: AGGRESSIVE Ø460/4 mm, silentbloky 35 × 160 mm, závěsná osa 675/Ø28 mm, dvojitý Crosskill Ø400 mm, podvozek 340/55-16 a relevantní příplatková výbava pro variantu T 3.
