UNIA ATLAS 4 – polonesený radličkový kultivátor pro intenzivní předseťovou přípravu

UNIA ATLAS 4 je polonesený radličkový kultivátor s pracovním záběrem 4,0 m určený pro intenzivní předseťovou přípravu půdy, urovnání povrchu, rozrušení hrud a vytvoření rovnoměrného seťového lůžka. Konstrukce využívá přední stavitelnou rovnací lištu, přední strunový válec, dvě řady pružných radliček SX, středovou rovnací lištu, dvojitý Crosskill válec a zadní ozubenou lištu. Stroj je polonesený a pracuje s vlastním transportním podvozkem.

Tato karta aktualizuje původní produkt Polagro se SKU 11158. Zachovává původní WordPress ID, SKU, slug, hlavní fotografii a stávající kategorizační vazby. Nejde o založení nového produktu. Technické údaje byly ověřeny podle současné oficiální stránky UNIA ATLAS / ATLAS T a dobového katalogu UNIA 2019. Oba zdroje shodně potvrzují hlavní specifikaci ATLAS 4: pracovní záběr 4,0 m, hmotnost 2 810 kg, požadovaný výkon 90–120 k a 16 pracovních radliček SX nebo SZ.

Pracovní záběr 4,0 m

ATLAS 4 má pracovní záběr 4,0 m. Jde o širší pevnou variantu základní řady ATLAS, zatímco ATLAS 3 pracuje se záběrem 3,0 m. Ještě širší hydraulicky skládané stroje výrobce vede v samostatné řadě ATLAS HP.

Čtyřmetrový pracovní záběr zvyšuje plošnou výkonnost při předseťové přípravě, ale současně zvyšuje nároky na výkon a hmotnost traktoru. Výrobce proto pro ATLAS 4 uvádí rozsah 90–120 k.

Polonesená konstrukce s vlastním podvozkem

ATLAS 4 je polonesený kultivátor. Konstrukce používá vlastní podvozek s pneumatikami 340/55-16. Podvozek nese část hmotnosti stroje a umožňuje bezpečnější transport stroje o hmotnosti přibližně 2,8 t.

Stroj používá pevný rám. Základní ATLAS 4 se hydraulicky neskládá; hydraulicky skládané varianty patří do řady ATLAS HP. Před transportem je proto nutné počítat s pevnou šířkou stroje a ověřit požadavky pro provoz na veřejných komunikacích.

Přední stavitelná rovnací lišta

První pracovní část tvoří přední stavitelná rovnací lišta. Jejím úkolem je srovnat výraznější nerovnosti po předchozím zpracování a připravit rovnoměrnější vrstvu půdy před průchodem předního válce.

Správné nastavení lišty je důležité zejména po orbě nebo v hrubě zpracované půdě. Příliš agresivní nastavení může půdu před strojem hromadit a zvýšit tahový odpor, příliš mírné naopak nemusí povrch dostatečně vyrovnat.

Přední strunový válec Ø390 mm

Za přední rovnací lištou pracuje strunový válec Ø390 mm. Tento průměr potvrzuje dobový katalog 2019 i současná stránka UNIA.

Přední válec předběžně drobí hroudy, urovnává půdu a stabilizuje průchod celé pracovní soupravy. Jako příplatkovou alternativu nabízí výrobce přední Packer válec pro podmínky, kde je požadováno výraznější zpětné utužení.

Dvě řady pružných radliček SX

Standardní pracovní sekce ATLASU používá dvě řady pružných radliček SX. U čtyřmetrové varianty výrobce uvádí celkem 16 pracovních radliček.

Pružné pracovní orgány SX představují hlavní kypřicí sekci stroje. Dvě řady zajišťují dostatečný průchod půdy a zároveň plošné zpracování po celé pracovní šířce. Výrobce na současné produktové stránce uvádí pro radličku SX konstrukční rozměr přibližně 45 × 160 mm.

Volitelná sada radliček SZ

Jako příplatkovou výbavu nabízí UNIA sadu radliček SZ. U ATLAS 4 zůstává počet pracovních orgánů 16 kusů. Současná oficiální stránka uvádí pro SZ rozměr přibližně 45 × 25 × 160 mm.

Volba mezi SX a SZ umožňuje přizpůsobit kultivátor rozdílným půdním podmínkám a požadovanému pracovnímu efektu. Při objednávání náhradních dílů je proto důležité vědět, kterou sadou je konkrétní stroj vybaven.

Středová rovnací lišta

Za dvěma řadami radliček následuje středová rovnací lišta. Jejím úkolem je srovnat nerovnosti vytvořené pracovními orgány a připravit půdu pro zadní Crosskill sekci.

Správné nastavení středové lišty omezuje tvorbu hřebenů mezi stopami radliček a zlepšuje rovnoměrnost finálního povrchu.

Dvojitý Crosskill válec Ø400 mm

Jedním z nejdůležitějších dokončovacích prvků je dvojitý střídavě uspořádaný Crosskill válec Ø400 mm. Katalog 2019 i současná produktová stránka jej uvádějí jako standardní výbavu ATLASU.

Crosskill intenzivně drobí zbývající hroudy, urovnává povrch a půdu částečně zpětně utužuje. Dvojité provedení zvyšuje intenzitu práce a pomáhá vytvořit jemnější a rovnoměrnější seťové lůžko.

Zadní ozubená lišta s pružinovým přítlakem

Za Crosskill válcem pracuje zadní ozubená rovnací lišta. Dobový katalog 2019 ji popisuje jako zadní zubovou lištu s pružinovým přítlakem.

Lišta dokončuje povrch po válci a rozhrnuje drobné nerovnosti. Pružinové uložení jí umožňuje lépe reagovat na změny povrchu a omezovat přetěžování pracovních částí.

Boční deflektory

Dobový katalog 2019 uvádí ve standardní výbavě sadu bočních deflektorů. Ty pomáhají omezit vznik valů na okrajích pracovního záběru a zlepšují napojení jednotlivých přejezdů.

Správné nastavení bočních prvků je důležité zejména při práci vedle již zpracovaného pásu. Cílem je zachovat rovnoměrný povrch bez výrazného schodu nebo nahromadění půdy.

Pevný rám

ATLAS 4 používá pevný nesklopný rám. Pevná konstrukce zajišťuje stabilní geometrii pracovních sekcí, ale současně znamená, že se stroj při transportu hydraulicky nezúží.

Při pravidelné údržbě je vhodné kontrolovat hlavní svary, spoje rámu, uložení válců a všechny šroubové spoje pracovních sekcí.

Hmotnost 2 810 kg

Oficiální katalog UNIA 2019 i současná produktová stránka shodně uvádějí pro ATLAS 4 hmotnost 2 810 kg. Stejnou hodnotu obsahuje původní karta Polagro.

Tato shoda znamená, že pro SKU 11158 není nutné řešit generační rozpor v hlavní hmotnosti. Hodnota 2 810 kg je stabilně uváděna v oficiálních výrobních zdrojích.

Požadovaný výkon traktoru 90–120 k

Výrobce uvádí pro ATLAS 4 výkonový rozsah 90–120 k. Původní Polagro používá zápis 90/120 k; v nové kartě je rozsah standardizován na 90–120 k.

Skutečná potřeba výkonu závisí na půdních podmínkách, hloubce práce, rychlosti a příplatkové výbavě. V těžké a suché půdě je vhodné počítat s výkonovou rezervou.

16 pracovních radliček

ATLAS 4 používá 16 radliček SX nebo SZ. Tento počet potvrzuje současná oficiální stránka i katalog 2019.

Ve srovnání s třímetrovým ATLAS 3, který používá 12 pracovních orgánů, přidává čtyřmetrová varianta čtyři radličky a zachovává stejnou základní dvouřadou koncepci.

Závěsná osa verze 4

Výrobce u ATLAS 4 uvádí polonesenou závěsnou osu v rozsahu provedení 825/Ø28 až 965/Ø36 mm. Dobový katalog 2019 zároveň rozlišuje základní a zesílené provedení podle konkrétní konfigurace.

Přesný rozměr závěsné osy a čepů je proto vhodné vždy ověřit podle výrobního roku a skutečného stroje. Při objednávání pouzder, čepů nebo agregaci s traktorem nelze vycházet pouze z obchodního názvu ATLAS 4.

ATLAS Systém pro agregaci se secím strojem

Výrobce nabízí jako příplatkovou výbavu ATLAS Systém – závěs a hydrauliku pro secí stroj. Kultivátor tak může být součástí kombinované soupravy pro předseťovou přípravu a setí během jednoho přejezdu.

Při agregaci se secím strojem je nutné posoudit celkovou hmotnost, polohu těžiště, hydraulické požadavky, stabilitu traktoru a skutečné provedení spojovacího systému.

Jednobodová hydraulická regulace pracovní sekce

Dobový katalog uvádí jako příplatek jednobodovou hydraulickou regulaci pracovní sekce. Toto řešení umožňuje rychlejší přizpůsobení nastavení půdním podmínkám.

Přesný pracovní rozsah a konkrétní hodnoty hloubky nebyly v použitých přesných oficiálních podkladech pro ATLAS 4 bezpečně potvrzeny. Proto nejsou doplňovány odhadem.

Kypřiče stop traktoru

Výrobce umožňuje nahradit přední rovnací lištu sadou kypřičů stop pojezdových kol. Toto řešení může být výhodné v situacích, kdy je hlavním problémem zhutnění vytvořené koly traktoru.

Jde o alternativu k přední liště, nikoliv o současně používaný standardní prvek. Konkrétní konfiguraci je proto nutné ověřit na fyzickém stroji.

Přední Packer válec

Jako příplatkovou výbavu lze použít přední Packer válec. Ve srovnání se standardním strunovým válcem Ø390 mm může vytvářet výraznější zpětné utužení a odlišný drobicí efekt.

Změna předního válce může zároveň ovlivnit skutečnou hmotnost stroje a tahový odpor. Katalogová hmotnost 2 810 kg proto odpovídá standardní katalogové konfiguraci a konkrétní kus s příplatkovou výbavou může být těžší.

Výstražné tabule a osvětlení

Výrobce nabízí výstražné tabule a sadu výstražných tabulí se silničním osvětlením. Novější katalogové revize mohou používat LED provedení.

Při provozu na veřejných komunikacích je nutné vycházet z výbavy konkrétního stroje, jeho skutečných rozměrů a platných předpisů. Katalogová nabídka osvětlení sama o sobě nenahrazuje kontrolu silniční způsobilosti.

ATLAS 4 versus ATLAS 3

ATLAS 3 a ATLAS 4 používají stejný základní pracovní koncept. ATLAS 3 má pracovní záběr 3 m, 12 radliček, hmotnost 2 180 kg a výkon 70–90 k. ATLAS 4 má 4 m, 16 radliček, 2 810 kg a 90–120 k.

Čtyřmetrová verze je tedy přibližně o 630 kg těžší a vyžaduje vyšší výkon traktoru. Konstrukční sled pracovních sekcí však zůstává stejný.

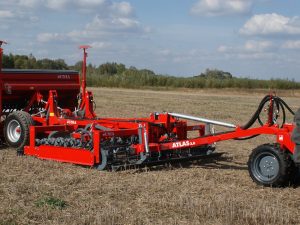

ATLAS 4 versus diskový ATLAS T 4

ATLAS 4 je radličkový kultivátor. ATLAS T 4 je naopak diskový kultivátor se dvěma řadami 32 ozubených disků AGGRESSIVE Ø460/4 mm.

Radličkový ATLAS 4 používá přední rovnací lištu, přední strunový válec a dvě řady SX/SZ. Diskový ATLAS T pracuje bez radličkové sekce a používá diskové pracovní orgány. Parametry obou variant se proto nesmí zaměňovat.

ATLAS 4 versus ATLAS HP

ATLAS HP představuje širší hydraulicky skládanou řadu určenou pro větší pracovní šířky a výkonnější traktory. Používá odlišný podvozek a u vybraných variant také pneumatické brzdy.

SKU 11158 je základní ATLAS 4 s pevným rámem a podvozkem 340/55-16. Parametry řady HP se do této karty nepřenášejí.

Praktický pracovní proces

Při jednom přejezdu přední rovnací lišta nejprve srovná hlavní nerovnosti. Strunový válec Ø390 mm následně předběžně rozdrtí hroudy, dvě řady radliček SX půdu nakypří, středová lišta srovná povrch a dvojitý Crosskill Ø400 mm zajistí intenzivní drobení a zpětné utužení. Zadní ozubená lišta dokončuje finální urovnání.

Tato vícefázová koncepce je určena pro vytvoření rovnoměrného a jemněji zpracovaného seťového lůžka během jednoho pracovního přejezdu.

Nastavení před prací

Před zahájením práce je vhodné zkontrolovat závěsnou osu, podvozek, pneumatiky, přední rovnací lištu, strunový válec, všech 16 radliček, středovou lištu, dvojitý Crosskill a zadní ozubenou lištu.

Po prvních desítkách metrů je vhodné zkontrolovat výslednou strukturu půdy a případně upravit nastavení rovnacích sekcí. Stroj musí pracovat rovnoměrně po celé čtyřmetrové šířce.

Kontrola radliček SX nebo SZ

Pracovní radličky jsou hlavní aktivní sekcí kultivátoru. Je nutné sledovat jejich opotřebení, deformace, pružnost a upevnění.

Nerovnoměrně opotřebené radličky mohou způsobit rozdílnou intenzitu zpracování napříč pracovním záběrem. Při výměně je vhodné zachovat kompletní a konstrukčně správnou sadu SX nebo SZ.

Kontrola předního válce

Přední strunový válec Ø390 mm musí mít volný chod, nepoškozené pracovní prvky a správně uložená ložiska. Po práci v lepivých půdách je vhodné odstranit nalepenou zeminu.

Zanesený nebo poškozený válec může zvyšovat tahový odpor a negativně ovlivnit rovnoměrnost navazující radličkové sekce.

Kontrola Crosskill válce

Dvojitý Crosskill Ø400 mm pracuje pod vysokým mechanickým zatížením. Kontrolují se prstence, hřídele, ložiska a volný chod jednotlivých sekcí.

V lepivé půdě je nutné sledovat zanášení. Nahromaděná zemina mění pracovní efekt, zvyšuje odpor a může přetěžovat uložení válce.

Kontrola podvozku

Podvozek s pneumatikami 340/55-16 je zásadní pro bezpečný transport stroje o hmotnosti 2 810 kg. Před jízdou je nutné zkontrolovat tlak v pneumatikách, stav plášťů, utažení kol a vůle v nábojích.

Přesné hodnoty tlaku a maximální transportní rychlosti nebyly v použitých oficiálních podkladech bezpečně potvrzeny a musí se řídit návodem konkrétního stroje a specifikací pneumatik.

Údržba a čištění

Po práci je vhodné odstranit zeminu a rostlinné zbytky z rovnacích lišt, radliček, předního válce a Crosskill sekce. Pravidelně se kontrolují šroubové spoje, ložiska a pohyblivé části.

Přesné mazací body a servisní intervaly musí vycházet z originálního návodu konkrétního výrobního roku. Před dlouhodobým odstavením je vhodné stroj důkladně očistit a ošetřit místa s poškozeným lakem.

Co bezpečně neuvádíme bez konkrétního návodu

V použitých přesných výrobních zdrojích nejsou pro ATLAS 4 bezpečně potvrzeny konkrétní hodnoty maximální pracovní hloubky, doporučené pracovní rychlosti, plošné výkonnosti, transportní rychlosti nebo tlaku pneumatik.

Tyto parametry proto nejsou doplňovány odhadem. Pro konkrétní nabídku je nutné použít originální návod nebo technickou dokumentaci daného kusu.

Co ověřit před objednáním nebo převzetím konkrétního stroje

• výrobní rok a výrobní štítek,
• pracovní záběr 4,0 m,
• hmotnost základní konfigurace 2 810 kg,
• 16 pracovních radliček SX nebo případnou sadu SZ,
• stav přední stavitelné rovnací lišty,
• stav předního strunového válce Ø390 mm,
• stav středové rovnací lišty,
• stav dvojitého Crosskill válce Ø400 mm,
• stav zadní ozubené lišty,
• stav bočních deflektorů,
• podvozek a pneumatiky 340/55-16,
• skutečné provedení závěsné osy a čepů,
• případný ATLAS Systém pro secí stroj,
• případnou hydraulickou regulaci, přední Packer a silniční výbavu.

Technické parametry UNIA ATLAS 4

Výrobce	UNIA
Model	ATLAS 4
Typ	Polonesený radličkový kultivátor
Pracovní záběr	4,0 m
Hmotnost	2 810 kg
Požadovaný výkon traktoru	90–120 k
Počet pracovních radliček	16 ks
Počet řad radliček	2
Standardní radličky	SX
Volitelné radličky	SZ
Rozměr SX	cca 45 × 160 mm dle současné stránky UNIA
Rozměr SZ	cca 45 × 25 × 160 mm dle současné stránky UNIA
Přední rovnací lišta	Stavitelná
Přední válec	Strunový Ø390 mm
Středová rovnací lišta	Standardní výbava
Zadní válec	Dvojitý střídavý Crosskill Ø400 mm
Zadní lišta	Ozubená s pružinovým přítlakem
Boční deflektory	Standardní sada dle katalogu 2019
Rám	Pevný
Podvozek	Vlastní polonesený podvozek
Pneumatiky	340/55-16

Kontrola proti původní kartě Polagro

Původní karta Polagro je u ATLAS 4 technicky velmi přesná. Výrobce potvrzuje 2 810 kg, 90–120 k, 16 radliček a 4,0 m. Stejně tak sedí konstrukční popis s přední lištou, strunovým válcem Ø390 mm, dvěma řadami SX, středovou lištou, dvojitým Crosskillem Ø400 mm, zadní ozubenou lištou, pevným rámem a podvozkem 340/55-16.

Nová karta proto nepřepisuje správnou historickou specifikaci, ale výrazně ji rozšiřuje o přesnější popis pracovního procesu, variantu SZ, boční deflektory, možnosti agregace se secím strojem, hydraulickou regulaci, Packer a kontrolní body pro provoz a údržbu.

Na rozdíl od sousedního ATLAS T 4 zde nebyl zjištěn zásadní generační rozdíl v hlavní hmotnosti. Hodnota 2 810 kg zůstává shodná v katalogu 2019 i na současné oficiální stránce UNIA.
