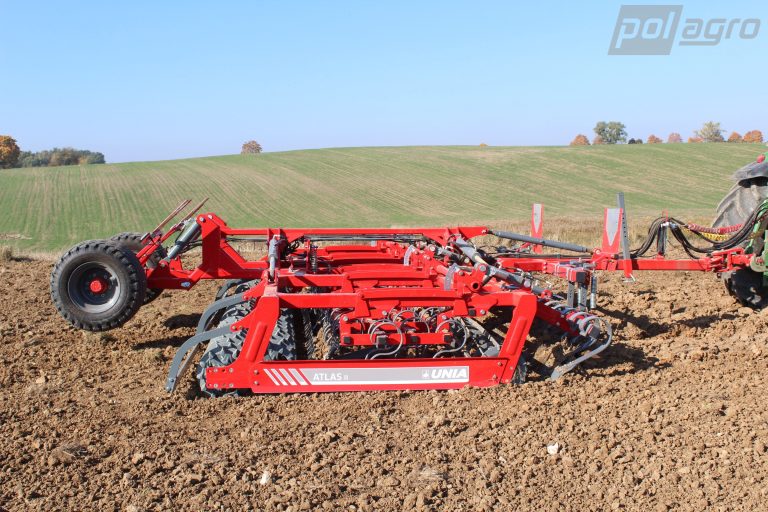

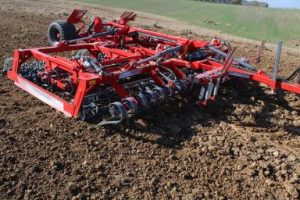

UNIA ATLAS II 3 – nesený předseťový radličkový kultivátor s pracovním záběrem 3,0 m

UNIA ATLAS II 3 je robustní nesený předseťový radličkový kultivátor s pevným rámem, určený pro intenzivní mělkou přípravu půdy před setím. Výrobce jej klasifikuje jako ATLAS II – mounted / zawieszany, tedy nesený stroj. To je důležitá oprava proti původnímu názvu Polagro „polonesený radličkový kultivátor ATLAS II 3“. Polonesené jsou v oficiální nomenklatuře až samostatné varianty ATLAS II P a ATLAS II HP.

Tato karta aktualizuje původní produkt Polagro se SKU 26400. Zachovává původní WordPress ID, SKU, slug, dvě fotografie galerie a stávající kategorizační vazby. Nejde o založení nového produktu. Technické údaje byly ověřeny podle oficiální produktové stránky UNIA, oficiálního katalogu UNIA 2021 a katalogu UNIA 2023. Všechny tyto zdroje potvrzují pro ATLAS II 3 hlavní hodnoty 3,0 m, 1 720 kg, 110–150 k, 12 radliček SX nebo SZ a maximální pracovní hloubku 12 cm.

Konstrukční klasifikace – ATLAS II není ATLAS II P

V katalogu UNIA 2023 je konstrukční rozdělení popsáno velmi jasně: ATLAS II je nesený stroj s pevným rámem, ATLAS II P je polonesený stroj s pevným rámem a ATLAS II HP je polonesený stroj s hydraulicky sklopným rámem.

SKU 26400 patří k základnímu ATLAS II 3. Jeho standardní výbava neobsahuje vlastní transportní podvozek typický pro polonesené provedení. Stroj se připojuje k tříbodovému závěsu traktoru přes závěsnou osu a pracuje jako nesený agregát. Původní WordPress titul je kvůli zachování identity ponechán beze změny, ale nový marketingový titul a popis používají správnou tovární klasifikaci.

Pracovní záběr 3,0 m

ATLAS II 3 má pracovní záběr 3,0 m. V katalogu 2021 byla řada dostupná v šířkách 2,5, 3 a 4 m; současná produktová stránka výrobce již technicky uvádí hlavně varianty 3 a 4 m. Parametry třímetrové verze však zůstávají stejné.

Pro záběr 3 m uvádí výrobce hmotnost 1 720 kg, výkonový rozsah 110–150 k a 12 pracovních orgánů při použití dvouřadé sekce SX nebo SZ. Tato konfigurace přesně odpovídá původní kartě Polagro.

Maximální pracovní hloubka 12 cm

Oficiální technická tabulka UNIA uvádí pro ATLAS II 3 maximální pracovní hloubku 12 cm. Jde tedy o předseťový kultivátor pro mělké až středně hluboké zpracování horní vrstvy půdy, nikoliv o hloubkový kypřič.

Pracovní hloubka se nastavuje mechanicky na pracovní sekci. Výrobce nabízí také hydraulickou regulaci jako příplatkovou výbavu. Přesné nastavení je vhodné volit podle půdní struktury, vlhkosti a požadované kvality seťového lůžka.

Přední rovnací lišta s mechanickou regulací

První pracovní část tvoří přední rovnací lišta s mechanickou regulací pracovní výšky. Jejím úkolem je srovnat hlavní nerovnosti ještě před vstupem půdy do válce a radličkové sekce.

Správné nastavení přední lišty je důležité zejména po orbě nebo hrubším předchozím zpracování. Příliš agresivní nastavení může před strojem hromadit zeminu, zatímco příliš mírné nemusí dostatečně vyrovnat povrch.

Přední strunový válec Ø400 mm

Za přední rovnací lištou pracuje strunový válec Ø400 mm. Stejný průměr uvádí původní Polagro i současná stránka UNIA a katalogy 2021/2023.

Válec předběžně drobí větší hroudy, pomáhá stabilizovat chod stroje a vytváří rovnoměrnější podmínky pro následnou radličkovou sekci. Výrobce zdůrazňuje jeho nízký valivý odpor a odolnost proti zanášení půdou.

Dvouřadá sekce pružných radliček SX

Standardní pracovní sekce ATLAS II používá dvě řady pružných radliček SX. Pro třímetrovou variantu je jich 12 kusů. Každý pracovní orgán používá širokou šípovou radličku s pracovním podříznutím 260 mm.

Současná oficiální stránka popisuje SX jako pružný pracovní orgán se zesilovací pružinou a radličkou se záběrem 260 mm. Taková konfigurace je vhodná pro intenzivní mělké podříznutí celé pracovní šířky a současné promísení horní vrstvy půdy.

Široké podříznutí 260 mm

Standardní SX a alternativní SZ používají šípovou radličku s šířkou podříznutí 260 mm. Původní Polagro tento údaj formulovalo jako „rozměr radličky 260 mm“. Přesnější technický popis je šířka podříznutí / pracovní šířka šípové radličky 260 mm.

Široké radličky umožňují při správném rozestavení pracovních orgánů plošné zpracování půdy bez výrazných nezpracovaných pásů.

Volitelná dvouřadá sekce SZ

Výrobce nabízí jako alternativu dvouřadou sekci radliček SZ. U třímetrového ATLAS II zůstává počet pracovních orgánů 12 kusů. SZ je podle současné stránky výrobce pevnější pracovní orgán se šroubovým jištěním a šípovou radličkou o šířce podříznutí 260 mm.

Výrobce uvádí pro SZ konstrukční rozměr přibližně 45 × 25 × 260 mm. Volba SX versus SZ umožňuje přizpůsobit stroj rozdílným půdním podmínkám a požadované agresivitě práce.

Volitelná čtyřřadá sekce SV

ATLAS II lze vybavit také čtyřřadou sekcí zubů SV. U třímetrové varianty výrobce uvádí 30 pracovních orgánů SV.

Tato konfigurace zásadně mění hustotu rozmístění pracovních orgánů a charakter zpracování. Nejde o standard SKU 26400, ale o příplatkovou přestavbu. Pokud je konkrétní stroj osazen SV, musí se při objednávání dílů a nastavování vycházet z této skutečné konfigurace.

Volitelná třířadá sekce SE

Další alternativou je třířadá sekce SE. Pro ATLAS II 3 uvádí výrobce 20 pracovních orgánů SE. Současná stránka popisuje SE jako pracovní orgán přibližně 32 × 12 mm se zesilovací pružinou 32 × 10 mm a šípovou radličkou o pracovním záběru 175 mm.

SE nabízí odlišný kompromis mezi hustotou pracovních orgánů a šířkou podříznutí. Jde o samostatnou příplatkovou konfiguraci a nemá být zaměňována se standardní dvouřadou SX.

Středová rovnací lišta

Za sekcí pracovních radliček je středová rovnací lišta. Katalog 2021 ji popisuje jako lištu za sekcí pracovních orgánů s bodovým / otvorovým nastavením.

Jejím úkolem je srovnat nerovnosti vytvořené radličkami a připravit povrch před vstupem do zadního válce. Správné nastavení této sekce ovlivňuje kvalitu finálního urovnání.

Zadní strunový válec Ø400 mm

Standardní ATLAS II používá zadní strunový válec Ø400 mm. Současná produktová stránka výrobce jej uvádí jako standardní zadní pracovní válec.

Válec půdu po průchodu radličkami znovu drobí a vyrovnává. Za ním je umístěna zadní ozubená lišta s pružinovým přítlakem, která povrch dále dokončuje.

Volitelný Crosskill válec Ø400 mm

Pro těžké a soudržné půdy nabízí UNIA jako příplatek Crosskill válec Ø400 mm se stěrkami. Výrobce popisuje Crosskill jako litinový prstencový válec vhodný pro intenzivní drobení těžší půdy.

Crosskill není v základní konfiguraci ATLAS II 3 standardem. Při jeho montáži se může změnit skutečná hmotnost a chování stroje, proto je konkrétní osazení vhodné ověřit při převzetí stroje.

Zadní ozubená lišta s pružinovým přítlakem

Za zadním válcem je zadní ozubená rovnací lišta s přítlačnou pružinou. Jejím úkolem je dokončit povrch po válci, rozhrnout drobné nerovnosti a připravit rovnoměrné seťové lůžko.

Pružinový přítlak umožňuje liště reagovat na nerovnosti. Stav pružin, zubů a závěsů je vhodné pravidelně kontrolovat.

Boční deflektory

Standardní výbava obsahuje sadu bočních deflektorů. Ty pomáhají omezit vytváření valů na okrajích pracovního záběru a zlepšují návaznost jednotlivých přejezdů.

Deflektory je nutné nastavit tak, aby nehrnuly půdu mimo pracovní záběr ani nevytvářely výrazný schod mezi jednotlivými průjezdy.

Mechanická regulace pracovní hloubky

Standardem je mechanická regulace pracovní hloubky pracovní sekce. Výrobce současně nabízí hydraulické provedení jako příplatkovou výbavu.

Současná produktová stránka popisuje hydraulickou regulaci s aretačním / západkovým systémem a velkou stupnicí viditelnou z kabiny traktoru. Toto řešení může být užitečné zejména na mozaikových půdách, kde se půdní podmínky často mění během jednoho přejezdu.

Závěsná osa Ø70-825 / Ø36 mm

Oficiální katalog UNIA 2021 uvádí standardní závěsnou osu Ø70-825 / Ø36 mm. Tento údaj přesně odpovídá původnímu popisu Polagro.

Jako příplatkovou variantu nabízí výrobce osu kategorie III 70/965-Ø36 mm. Před agregací je nutné ověřit konkrétní provedení závěsu traktoru a skutečnou závěsnou osu stroje.

Pevný rám

ATLAS II používá pevný rám. Třímetrová varianta se pro transport hydraulicky neskládá. Sklopný rám patří až širším variantám ATLAS II HP.

Pevný rám zajišťuje tuhou geometrii pracovních sekcí, ale současně znamená nutnost počítat s pevnou celkovou šířkou stroje při transportu.

Hmotnost 1 720 kg

Oficiální stránka UNIA, katalog 2021 i katalog 2023 shodně uvádějí pro ATLAS II 3 hmotnost 1 720 kg. Stejnou hodnotu obsahuje původní karta Polagro.

Proto lze 1 720 kg považovat za velmi dobře ověřenou katalogovou hmotnost základní konfigurace. Příplatková pracovní sekce, Crosskill válec nebo jiná výbava mohou skutečnou hmotnost konkrétního kusu změnit.

Požadovaný výkon traktoru 110–150 k

ATLAS II 3 vyžaduje podle výrobce traktor o výkonu 110–150 k. Tento údaj je stabilní v katalogu 2021, katalogu 2023 i na současné produktové stránce.

Skutečná potřeba výkonu závisí na půdních podmínkách, hloubce práce, typu pracovní sekce a zadního válce. Pro čtyřřadou SV nebo Crosskill může být v těžké půdě vhodná větší výkonová rezerva.

Srovnání s původním ATLAS 3

ATLAS II 3 není pouhé přejmenování staršího ATLAS 3. Předchozí ATLAS 3 používal vlastní polonesený podvozek, přední strunový válec Ø390 mm, dvojitý Crosskill Ø400 mm a výkonový požadavek 70–90 k. ATLAS II 3 je naproti tomu nesený stroj s hmotností 1 720 kg, výkonem 110–150 k, předním i zadním strunovým válcem Ø400 mm a maximální pracovní hloubkou 12 cm.

Parametry těchto dvou modelových řad proto není možné vzájemně zaměňovat, i když mají podobný název a stejný pracovní záběr.

Srovnání ATLAS II a ATLAS II P

ATLAS II P je samostatná polonesená varianta. V katalogu 2023 má ATLAS II P 3 hmotnost přibližně 2 250 kg a výkonový požadavek 80–110 k. Přestože využívá obdobné pracovní sekce, má odlišnou konstrukci agregace a hmotnost.

SKU 26400 proto nesmí být směšováno s ATLAS II P 3. Původní označení „polonesený“ v Polagro by k tomu mohlo svádět, ale tovární specifikace SKU odpovídá základnímu ATLAS II.

Srovnání ATLAS II a ATLAS II HP

ATLAS II HP je široká polonesená řada s hydraulicky sklopným rámem. Je určena pro pracovní šířky 4 až 8 m a výrazně výkonnější traktory.

SKU 26400 je třímetrový ATLAS II s pevným rámem. Údaje o hydraulickém skládání, podvozku nebo hmotnostech ATLAS II HP se do této karty nepřenášejí.

Praktický pracovní postup

Při jednom přejezdu pracují jednotlivé sekce v logickém pořadí. Přední rovnací lišta vyrovná hrubé nerovnosti, strunový válec Ø400 mm předběžně rozdrtí hroudy, dvě řady SX podříznou a nakypří půdu, středová lišta ji znovu srovná, zadní strunový válec povrch dokončí a zadní ozubená lišta provede finální urovnání.

Výsledkem je rovnoměrně zpracované seťové lůžko připravené pro následné setí. Kvalita výsledku závisí na správném nastavení všech pracovních sekcí, nikoliv pouze na radličkách.

Práce v těžkých půdách

Pro těžší a soudržnější půdy může být vhodné použít příplatkový Crosskill válec nebo jinou pracovní sekci. Výrobce výslovně doporučuje Crosskill pro těžké a kompaktní půdy díky litinovým prstencům a intenzivnějšímu drobení.

Při práci v těžké půdě je zároveň nutné hlídat trakci traktoru, skutečnou pracovní hloubku a riziko zanášení pracovních sekcí.

Hydraulické nastavení pro proměnlivé půdy

Na mozaikových půdách s rychle se měnící strukturou může být výhodou příplatková hydraulická regulace pracovní hloubky. Obsluha může reagovat na změnu podmínek bez složitého ručního přestavování.

Velká stupnice viditelná z kabiny umožňuje orientační kontrolu nastavení. Přesná hloubka se ale vždy musí ověřit přímo v půdě.

Kypřiče stop traktoru

Jako příplatek lze přední rovnací lištu nahradit sadou kypřičů stop traktoru. Tato konfigurace je vhodná tam, kde je potřeba před vlastní přípravou seťového lůžka rozrušit zhutnění po pojezdových kolech.

Jde o alternativu k přední liště, nikoliv o standardní současně používaný prvek. Konkrétní konfiguraci je proto vhodné ověřit přímo na stroji.

Bezpečnost a agregace s traktorem

Stroj o hmotnosti 1 720 kg klade výrazné nároky na nosnost tříbodového závěsu a stabilitu traktoru. Před agregací je nutné zkontrolovat nosnost závěsu, stav závěsné osy, čepů a dostatečné přední dotížení traktoru.

Před jakýmkoliv servisem musí být stroj bezpečně spuštěn na zem nebo mechanicky zajištěn. Hydraulické prvky příplatkové regulace se nesmí servisovat pod tlakem.

Údržba pracovních orgánů

Pravidelně je nutné kontrolovat radličky, pružné elementy SX, šrouby, středovou a zadní lištu a uložení obou válců. Opotřebené šípové radličky zhoršují plošné podříznutí a mohou zvyšovat tahový odpor.

Po práci je vhodné odstranit zeminu z válců a pracovních sekcí, zejména pokud se stroj používal ve vlhčí půdě.

Kontrola válců

Přední i zadní strunový válec mají průměr 400 mm. Je nutné sledovat volný chod, stav ložisek a případné deformace pracovních lišt.

Pokud je stroj osazen příplatkovým Crosskill válcem, kontrolují se navíc litinové prstence a stěrky. Poškození prstenců může ovlivnit rovnoměrnost práce celé sekce.

Co ověřit před objednáním nebo převzetím konkrétního stroje

• výrobní rok a výrobní štítek,
• zda jde skutečně o základní nesený ATLAS II 3, nikoliv ATLAS II P,
• pracovní záběr 3,0 m,
• hmotnost základní konfigurace 1 720 kg,
• standardní sekci 12 radliček SX nebo případnou alternativu SZ, SV či SE,
• přední strunový válec Ø400 mm,
• zadní strunový válec Ø400 mm nebo případný Crosskill Ø400 mm,
• stav přední a středové rovnací lišty,
• zadní ozubenou lištu s pružinovým přítlakem,
• mechanické nebo hydraulické nastavení pracovní hloubky,
• závěsnou osu Ø70-825 / Ø36 mm nebo případnou kat. III 70/965-Ø36 mm,
• výstražné tabule a LED osvětlení, pokud je stroj používán na komunikaci.

Technické parametry UNIA ATLAS II 3

Výrobce	UNIA
Model	ATLAS II 3
Tovární klasifikace	Nesený předseťový radličkový kultivátor, pevný rám
Pracovní záběr	3,0 m
Hmotnost	1 720 kg
Požadovaný výkon traktoru	110–150 k
Maximální pracovní hloubka	12 cm
Standardní pracovní sekce	Dvě řady SX
Počet SX / SZ	12 ks
Šířka podříznutí SX / SZ	260 mm
Počet SV	30 ks – volitelná 4řadá sekce
Počet SE	20 ks – volitelná 3řadá sekce
Přední válec	Strunový Ø400 mm
Zadní válec	Strunový Ø400 mm
Volitelný zadní válec	Crosskill Ø400 mm se stěrkami
Závěsná osa	Ø70-825 / Ø36 mm
Volitelná závěsná osa	Kat. III 70/965-Ø36 mm
Rám	Pevný
Regulace pracovní hloubky	Mechanická standardně; hydraulická volitelně
Boční deflektory	Standardní výbava

Hlavní opravy proti původní kartě Polagro

Původní karta správně uvádí 1 720 kg, pracovní záběr 3 m, závěsnou osu Ø70-825/Ø36 mm, pevný rám, přední strunový válec Ø400 mm, dvě řady SX, středovou lištu, zadní strunový válec Ø400 mm, zadní lištu a boční deflektory.

Zásadní oprava se týká klasifikace stroje. Výrobce ATLAS II označuje jako nesený kultivátor. Polonesené jsou až ATLAS II P a ATLAS II HP. Nový popis proto tuto klasifikaci opravuje, aniž by měnil původní technickou identitu WordPress produktu.

Doplněny byly důležité parametry, které původní Polagro neobsahovalo: 110–150 k, maximální hloubka 12 cm, 12 SX/SZ, 30 SV, 20 SE a podrobnosti k volitelným pracovním sekcím, Crosskill válci, hydraulické regulaci a závěsné ose kategorie III.
