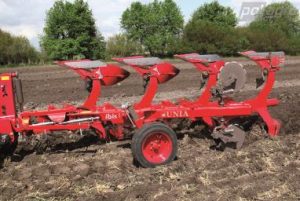

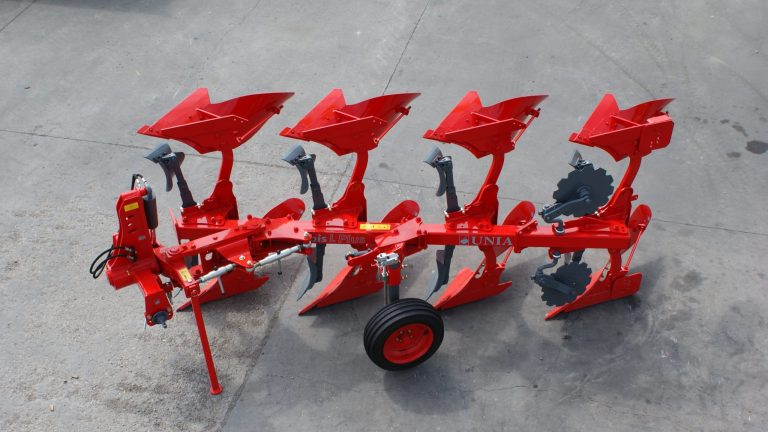

UNIA IBIS L H 3+1 je nesený otočný čtyřradličný pluh s hydraulickým jištěním orebních těles a skokově nastavitelným pracovním záběrem. Konkrétní historický produkt Polagro SKU 8244 odpovídá starší generaci IBIS L H 3+1 se čtyřmi orebními tělesy, možností odpojit čtvrté těleso, roztečí těles 90 cm, světlostí pod rámem 75 cm, rámem 120 × 120 × 8 mm a požadavkem na traktor přibližně 90–110 HP.

Tato aktualizovaná karta se vztahuje ke konkrétnímu produktu Polagro ID 7937 / SKU 8244 se slugem pluh-neseny-otocny-ibis-l-h-3-1. Stávající hlavní fotografie má ID 9726 a galerie používá fotografie 9727 a 9728. Tento CSV soubor galerii nijak nemění.

4 orební tělesa v konfiguraci 3+1

IBIS L H 3+1 používá 4 orební tělesa. Poslední těleso je přídavné a podle konkrétní konfigurace je možné pluh provozovat také jako tříradličnou variantu.

Hydraulické jištění pracovních těles

Označení H znamená hydraulické jištění orebních těles proti kamenům a dalším překážkám. Při nárazu se těleso může vychýlit a hydraulický systém jej následně vrátí do pracovní polohy. Oproti verzi L se střižným šroubem tak není při běžném vychýlení potřeba bezpečnostní šroub měnit.

Skokový záběr 35 / 40 / 45 cm na těleso

Pracovní záběr jednoho orebního tělesa lze mechanicky nastavovat ve třech polohách: 35, 40 nebo 45 cm. U čtyř těles odpovídá jmenovitý celkový pracovní záběr přibližně 1,40 / 1,60 / 1,80 m.

Traktor 90–110 HP

Oficiální katalog UNIA pro historický IBIS L H 3+1 uvádí výkonovou potřebu přibližně 90–110 HP. Stejný výkonový rozsah uvádí i novější manuál pro modernizovanou L 3+1 H, takže tento údaj je dlouhodobě konzistentní.

Historická hmotnost 1 320 kg

Dobový katalog UNIA pro přesný model IBIS L H 3+1 uvádí hmotnost přibližně 1 320 kg. Tato hodnota přesně odpovídá původní kartě Polagro SKU 8244.

Novější oficiální manuál již uvádí modernizovanou variantu L 3+1 H s hmotností přibližně 1 580 kg. Jde o novější výrobní generaci, proto není tato vyšší hmotnost přenesena na historický SKU 8244.

Rozteč orebních těles 90 cm

Standardní historický IBIS L H používá rozteč těles 90 cm. Tento údaj potvrzuje jak původní technická tabulka Polagro, tak oficiální katalog UNIA.

Světlost pod rámem 75 cm

Světlost pod hlavním rámem činí přibližně 75 cm. To odpovídá standardní historické řadě IBIS L. Varianty PLUS používaly větší rozteč těles a vyšší světlost.

Rám 120 × 120 × 8 mm

Nosnou konstrukci tvoří robustní rám z profilu 120 × 120 × 8 mm. Tento parametr je shodný v historickém katalogu i v původní kartě Polagro.

Orební tělesa LONG

Historická řada používá orební tělesa LONG se zahrnovacím prvkem. Výrobce nabízel také lamelové prolamované varianty LONG a další příslušenství podle půdních podmínek.

Kotoučové krojidlo Ø 450 mm s pružinovým jištěním

Pro hydraulicky jištěnou variantu H uvádí oficiální katalog UNIA kotoučové krojidlo Ø 450 mm s pružinovým jištěním. Původní karta Polagro obsahovala údaj Ø 480 mm, který neodpovídá dobovému katalogu výrobce a je proto v nové kartě opraven.

Boční podpěrné kolo 200/60-14,5

Standardní historická výbava používá boční podpěrné kolo 200/60-14,5 s tlumičem rázu při otáčení pluhu.

Starý text Polagro obsahoval zápis „200/16-14,5“, který je v rozporu s oficiálním katalogem a je považován za typografickou chybu.

Mechanické nastavení první brázdy

Záběr prvního orebního tělesa se nastavuje mechanicky přes geometrii mezi otočnou hlavou a rámem pluhu. Správné nastavení první brázdy je důležité pro rovnoměrné vedení soupravy a stejný záběr jednotlivých těles.

Tříbodový závěs kategorie II

Původní karta Polagro uvádí tříbodový závěs kategorie II. Před agregací je nutné ověřit nosnost zadního závěsu traktoru, stabilitu soupravy a dostatečné přední závaží.

Pracovní rychlost 7–12 km/h

Současný oficiální manuál řady IBIS L uvádí pracovní rychlost přibližně 7–12 km/h. Reálná rychlost závisí na typu půdy, hloubce orby, zvoleném pracovním záběru a výkonové rezervě traktoru.

Maximální pracovní hloubka cca 28 cm

Oficiální manuál řady IBIS L uvádí maximální pracovní hloubku přibližně 28 cm. U konkrétního staršího pluhu je vždy rozhodující jeho výrobní stav, typ pracovních částí a nastavení podpěrného kola.

Efektivní výkonnost moderní řady 1,0–2,1 ha/h

Pro současnou konstrukční rodinu L 3+1 H uvádí výrobce efektivní plošnou výkonnost přibližně 1,0–2,1 ha/h. Tento údaj je uveden pouze orientačně pro řadu a není historickým katalogovým parametrem konkrétního SKU 8244.

Pro těžší a kamenité půdy

Hydraulické jištění je vhodné zejména tam, kde se při orbě častěji vyskytují kameny nebo jiné pevné překážky. Systém umožňuje jednotlivým tělesům vyhnout se překážce bez nutnosti okamžité výměny střižného šroubu.

Příplatková výbava historické řady

• lamelová prolamovaná tělesa LONG,
• nožová krojidla,
• další páry kotoučových krojidel s pružinovým jištěním,
• předradličky pro posklizňové zbytky,
• mechanický nosník pro nástroj sekundárního zpracování půdy,
• hydraulický nosník pro nástroj sekundárního zpracování půdy,
• zadní podpěrné kolo 200/60-14,5 pro konfiguraci 3+1,
• filtr hydraulického okruhu,
• další pracovní výbava podle výrobního roku.

Technické údaje – historický IBIS L H 3+1

Důležité rozlišení starší a novější generace

Historický katalog UNIA 2019 uvádí pro IBIS L H 3+1 hmotnost 1 320 kg. Novější manuál již používá modernizované označení L 3+1 H a uvádí přibližně 1 580 kg. Záběr 35/40/45 cm, rozteč 90 cm, světlost 75 cm a výkon 90–110 HP zůstávají shodné, ale konstrukční hmotnost se mezi generacemi změnila. Proto je pro SKU 8244 zachována přesná historická hodnota 1 320 kg.

Nezávazná poptávka

Máte zájem o UNIA IBIS L H 3+1 nebo obdobný hydraulicky jištěný otočný pluh? Kontaktujte nás. Ověříme dostupnost, přesnou výrobní verzi, počet těles, pracovní záběr, stav hydraulického jištění a vhodnost pluhu pro váš traktor a půdní podmínky.
