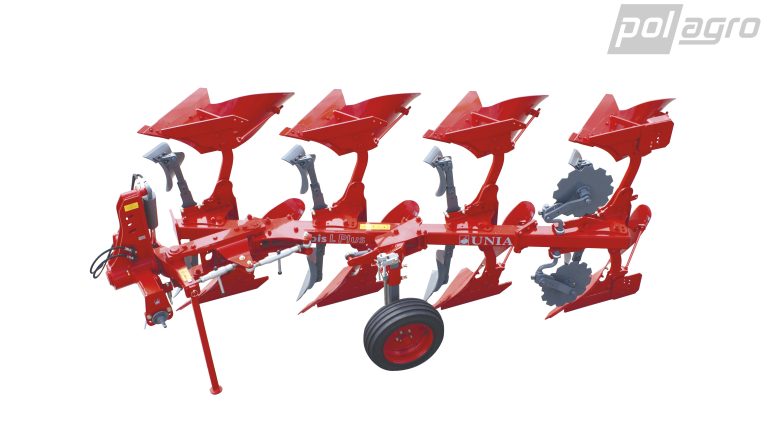

UNIA IBIS L 4+ je nesený otočný pluh starší generace se čtyřmi orebními tělesy a možností doplnění dalšího, pátého tělesa. Konkrétní původní produkt Polagro SKU 4094 odpovídá historické standardní verzi IBIS L 4+ s roztečí těles 90 cm, světlostí pod rámem 75 cm, rámem 120 × 120 × 8 mm a mechanicky skokově nastavitelným pracovním záběrem 35 / 40 / 45 cm na jedno těleso.

Tato aktualizovaná karta se vztahuje ke konkrétnímu produktu Polagro ID 7932 / SKU 4094 se slugem pluh-neseny-otocny-ibis-l-4. Stávající hlavní fotografie má ID 9713 a galerie používá fotografie 9714, 9715, 9716 a 9717. Tento CSV soubor galerii nijak nemění.

4 orební tělesa s možností pátého

Základní konfigurace IBIS L 4+ používá 4 orební tělesa. Historický systém značení UNIA umožňoval přidat další těleso a vytvořit pětiradličné provedení označované jako 4+1.

Skokový záběr 35 / 40 / 45 cm na těleso

Pracovní záběr každého orebního tělesa lze mechanicky nastavit na 35, 40 nebo 45 cm. U čtyřradličné konfigurace odpovídá jmenovitý celkový pracovní záběr přibližně 1,40 / 1,60 / 1,80 m.

Při případném doplnění pátého tělesa se celkový záběr dále zvětší podle stejného nastavení na těleso; konkrétní konfigurace musí odpovídat výrobnímu provedení stroje.

Výkon traktoru 90–120 HP

Oficiální katalog UNIA pro přesný historický model IBIS L 4+ uvádí požadovaný výkon traktoru přibližně 90–120 HP. Tato hodnota má přednost před starou Polagro tabulkou, která uváděla pouze 90/100 k a současně obsahovala několik dalších chybných parametrů jiného modelu.

Hmotnost přibližně 1 190 kg

Oficiální katalogy UNIA 2019 i 2021 uvádějí pro standardní IBIS L 4+ hmotnost přibližně 1 190 kg.

Původní Polagro technická tabulka uváděla 1 090 kg, ale tato hodnota je ve stejné tabulce spojena s rámem 100 × 100 × 8 mm, světlostí 72 cm a dalšími parametry, které neodpovídají IBIS L 4+. Proto není 1 090 kg použito jako hlavní specifikace.

Rozteč orebních těles 90 cm

Standardní IBIS L používá rozteč těles 90 cm. Verze IBIS L PLUS používala rozteč 100 cm a jde o odlišnou variantu.

Světlost pod rámem 75 cm

Historický standardní IBIS L má světlost pod rámem přibližně 75 cm. Verze PLUS měla vyšší světlost 80 cm.

Rám 120 × 120 × 8 mm

Hlavní rám je z profilu 120 × 120 × 8 mm. Tento parametr potvrzuje oficiální katalog UNIA a odpovídá také textové části původní karty Polagro.

Orební tělesa LONG

Standardní výbava historické generace zahrnuje orební tělesa LONG se zahrnovacím prvkem / stěrkou. Výrobce nabízel také lamelová prolamovaná tělesa LONG jako příplatkovou výbavu.

Jištění střižným šroubem

Standardní verze IBIS L používá jištění orebních těles střižným šroubem. Při nárazu na pevnou překážku se bezpečnostní šroub přestřihne a chrání pluh před vážnějším poškozením.

UNIA nabízela rovněž varianty IBIS L S s pružinovým jištěním a IBIS L H s hydraulickým jištěním. Tyto varianty mají jiné hmotnosti a nejsou totožné s tímto SKU.

Kotoučové krojidlo Ø 450 mm

Standardní výbava zahrnuje kotoučové krojidlo Ø 450 mm s jištěním střižným šroubem. Krojení půdy před orebním tělesem pomáhá vytvářet čistou stěnu brázdy a plynulejší tok půdy.

Boční podpěrné kolo 200/60-14,5

Oficiální katalog UNIA uvádí boční podpěrné kolo 200/60-14,5 s tlumením rázu při otáčení pluhu.

Původní text Polagro obsahoval zápis „200/16-14,5“, který neodpovídá oficiálnímu katalogu a je považován za překlep.

Hydraulické vychýlení rámu při otáčení

U konfigurací 4+ a 4+1 výrobce uváděl hydraulický válec pro vychýlení rámu. Toto řešení pomáhá při otáčení pluhu udržet konstrukci blíže ose traktoru a zlepšuje průběh celého otočného cyklu.

Nastavení první brázdy

Záběr prvního orebního tělesa se nastavuje podle polohy pluhu vůči traktoru. Původní karta Polagro uvádí pantografické uspořádání mezi otočnou hlavou a rámem. Správné nastavení první brázdy je klíčové pro rovnoměrný záběr a přímé vedení soupravy.

Tříbodový závěs kategorie II

Původní karta Polagro uvádí tříbodový závěs kategorie II. Oficiální historický katalog dále uvádí závěsnou osu Ø 60–825 / Ø 28 mm s dvoustupňovým nastavením.

Otočný systém pro souvislou orbu

IBIS L 4+ je otočný pluh. Po každém přejezdu se pracovní tělesa hydraulicky otočí a pluh pokračuje v ukládání zeminy stejným směrem. To usnadňuje rovnoměrnou orbu bez výrazných hřebenů a rozorů.

Historická přesná konfigurace, nikoli novější náhrada

Novější oficiální manuály UNIA dnes popisují modernizované varianty řady IBIS L Premium / Plus, především konfigurace 3+ a 3+1. Historický IBIS L 4+ je proto nutné posuzovat podle dobového katalogu, nikoli automaticky přepisovat parametry současnějšího modelu.

Příplatková výbava historické řady

• lamelová prolamovaná tělesa LONG,
• nožová krojidla,
• kotoučová krojidla s pružinovým jištěním pro vybrané varianty,
• předradličky pro posklizňové zbytky,
• mechanický nosník pro nástroj sekundárního zpracování půdy,
• hydraulický nosník pro nástroj sekundárního zpracování půdy,
• zadní podpěrné kolo 200/60-14,5 pro konfigurace s přídavným tělesem,
• závěsná osa Ø 60/825 Ø 36 mm,
• další pracovní a bezpečnostní vybavení podle výrobního roku.

Technické údaje – historický IBIS L 4+

Rozpor ve staré kartě Polagro

Spodní technická tabulka původní karty uváděla hmotnost 1 090 kg, „pracovní záběr 85 cm“, světlost 72 cm, „rozchod těles 32/37/42 cm“ a rám 100 × 100 × 8 mm. Tyto údaje jsou v přímém rozporu s textovým popisem stejné karty i s oficiálními katalogy UNIA 2019 a 2021 a zjevně pocházejí z jiného modelu pluhu. V nové kartě proto nejsou použity jako technická specifikace IBIS L 4+.

Nezávazná poptávka

Máte zájem o UNIA IBIS L 4+ nebo obdobný otočný pluh? Kontaktujte nás. Ověříme dostupnost, přesnou výrobní verzi, počet těles, pracovní záběr, jištění a vhodnost pluhu pro váš traktor a půdní podmínky.
