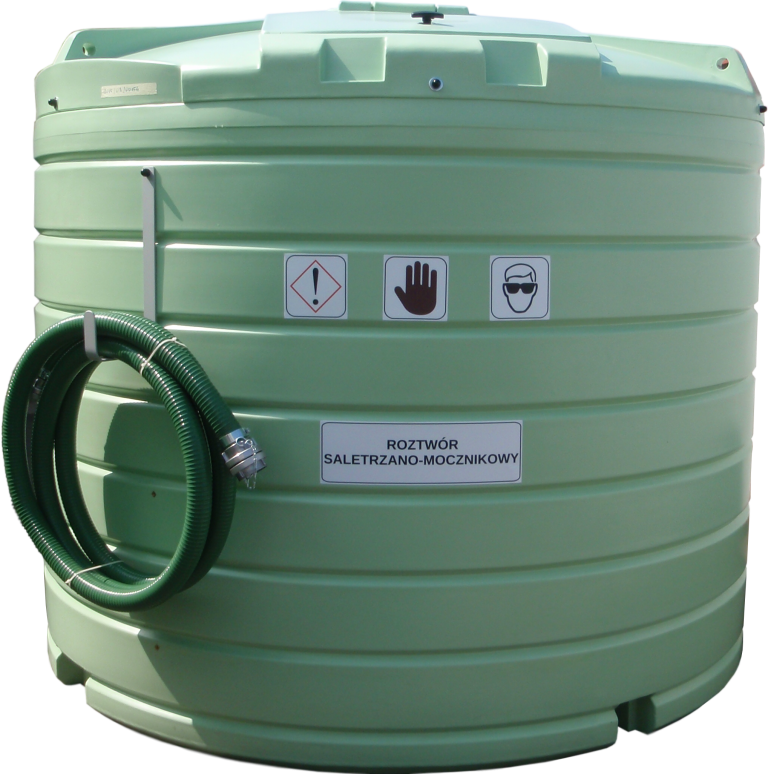

SWIMER AGRO TANK 5000 FUDP NP – dvouplášťová nádrž na kapalná hnojiva DAM/RSM

SWIMER AGRO TANK 5000 FUDP NP je stacionární dvouplášťová polyetylenová nádrž určená pro skladování kapalných hnojiv, zejména dusíkatých roztoků typu DAM/RSM. Tato karta odpovídá produktu POLAGRO SKU 13829 a zachovává jeho původní identitu, URL, obrázek i kategoriální vazby.

Nejdůležitější zpřesnění proti původní kartě se týká rozměrů. Původní POLAGRO data uvádějí výšku 2 100 mm a průměr 2 360 mm. Dobový katalog SWIMER pro přesný model AGRO TANK 5000 FUDP však uvádí přibližně 1 800 × 2 130 mm. Rozměr kolem 2 120 × 2 360 mm náleží v téže modelové řadě nádrži 7 500 FUDP. Proto jsou technické údaje v nové kartě opraveny podle výrobce.

Přesná identita modelu

Označení FUDP v dobových materiálech SWIMER patří k dvouplášťové řadě AGRO TANK. Nádrž má samostatný vnitřní zásobník na kapalinu a vnější ochranný plášť, který tvoří sekundární bariéru při případné netěsnosti vnitřní nádoby.

Sufix NP je zachován přesně podle původního produktu POLAGRO. Výrobce u dvouplášťových nádrží současně rozlišuje konfiguraci bez ponorného čerpadla a volitelnou konfiguraci s čerpadlem. Nová karta proto nepřisuzuje zkratce NP význam, který není v dostupném modelovém zdroji výslovně definován.

Hlavní technické parametry

Dvouplášťová konstrukce

Dvouplášťová nádrž se skládá z vnitřního polyetylenového zásobníku a vnějšího polyetylenového pláště. Současná dokumentace SWIMER uvádí distanční prvky, které udržují vnitřní nádrž v požadované poloze vůči vnějšímu plášti, a konstrukční prvky bránící jejímu pootočení.

Vnější plášť je vybaven uzamykatelnou revizní částí, transportními úchyty a tvarovanou horní částí pro odvod dešťové vody. Smyslem druhého pláště je zvýšit bezpečnost skladování a vytvořit další bariéru mezi skladovanou kapalinou a okolním prostředím.

Polyetylen a rotační formování

SWIMER vyrábí nádrže z polyetylenu metodou rotačního formování. Výrobce zdůrazňuje konstrukci tvořenou jedním odlitkem bez klasických svařovaných spojů. To omezuje počet potenciálně kritických míst a současně zajišťuje vysokou chemickou odolnost.

Původní POLAGRO text hovoří o „vstřikování do speciálních forem“. Přesnější výrobní terminologie výrobce je rotační formování. Tento rozdíl je v nové kartě opraven.

Odolnost proti korozi

Polyetylen nekoroduje způsobem typickým pro běžné kovy. To je při skladování roztoků dusíkatých hnojiv zásadní výhoda. Výrobce upozorňuje, že kapalná hnojiva nemají být skladována v nádobách citlivých na korozi.

Materiál je současně určen pro venkovní provoz a výrobce uvádí odolnost proti UV záření, povětrnostním vlivům a běžnému mechanickému namáhání při správném používání.

Objem 5 000 litrů

Jmenovitá kapacita vnitřní nádrže je 5 000 litrů. Při návrhu stanoviště je důležité počítat nejen s vlastní hmotností nádrže, ale především s hmotností skladované kapaliny.

Dobový katalog SWIMER připouští skladování vhodných chemických kapalin s hustotou až 1,4 kg/dm³. Při plném jmenovitém objemu může samotná kapalina v krajním případě představovat přibližně 7 000 kg. Podklad proto musí mít odpovídající nosnost a rezervu i pro vlastní hmotnost nádrže a provozní zatížení.

Oprava chybné jednotky hustoty

Původní POLAGRO text uvádí „1,4 kg/m³“. To je nesprávně o tři řády. Dobový katalog SWIMER uvádí 1,4 kg/dm³, což odpovídá 1,4 kg/l. Nová karta tento údaj opravuje.

Při výběru skladované kapaliny je vždy nutné ověřit její chemickou kompatibilitu s konkrétním provedením nádrže a maximální dovolenou hustotu podle dokumentace výrobce.

Oprava rozměrů

Dobový katalog SWIMER 2017 uvádí pro AGRO TANK 5000 FUDP rozměry přibližně výška 1 800 mm × šířka/průměr 2 130 mm. Stejnou hodnotu uvádějí i pozdější přehledy dvouplášťové řady.

Původní POLAGRO specifikace 2 100 × 2 360 mm odpovídá rozměrově spíše 7 500litrové nádrži téže řady, pro kterou výrobce uvádí přibližně 2 120 × 2 360 mm. Proto je původní rozměrový údaj pro SKU 13829 považován za záměnu modelu.

Revizní otvor

Dobový katalog uvádí u dvouplášťových nádrží revizní otvor 440 nebo 600 mm podle konkrétního modelu. Pro AGRO TANK 5000 FUDP dobové provedení používá revizní otvor 440 mm.

Revizní otvor je určen pro kontrolu a servis. Do nádrže se nesmí vstupovat bez dodržení bezpečnostních postupů pro práci v uzavřených prostorech a bez výslovného povolení výrobce.

Automatické odvzdušnění

Současná konstrukce dvouplášťových AGRO TANK používá odvzdušnění, které brání vzniku nežádoucího přetlaku nebo podtlaku. Odvzdušňovací prvek musí zůstat průchodný a nesmí být zakrytý nebo neodborně zaslepený.

Základní připojení 2" STORZ

Výrobce uvádí v základním vybavení dvouplášťové řady 2" plnicí/sací hrdlo se spojkou STORZ. U verze bez čerpadla je připojeno k trubce nebo hadici vedené ke dnu vnitřní nádrže.

STORZ usnadňuje rychlé připojení plnicích a sacích hadic. Těsnění spojek je nutné pravidelně kontrolovat a při ztvrdnutí nebo poškození vyměnit.

Ponorné čerpadlo – volitelná výbava

Výrobce nabízí ponorné čerpadlo z nerezové oceli s napájením 230 V a maximální výkonností přibližně 400 l/min. Jde o volitelnou výbavu, nikoli o automatickou součást každé nádrže FUDP NP.

Současná specifikace čerpadla uvádí 230 V / 50 Hz, výkon přibližně 250 W a proud kolem 2,2 A. Čerpadlo je určeno pro chemicky vhodné kapaliny a musí být používáno v souladu s návodem výrobce.

Nouzový vypínač

Pokud je nádrž vybavena elektrickým čerpadlem, výrobce nabízí nouzový vypínač napájení. Ten musí být umístěn tak, aby byl snadno dostupný a chráněný před neúmyslným spuštěním.

Sací hadice 4 nebo 6 m

Volitelně lze použít 4m nebo 6m sací hadici zakončenou 2" spojkou STORZ. Délka hadice se volí podle dispozice stanoviště a polohy stroje, do kterého se kapalina přečerpává.

Hadice musí být chemicky kompatibilní, bez prasklin a s funkčními těsněními spojek.

Tepelná izolace vnitřní nádrže

Pro dvouplášťové AGRO TANK je dostupná volitelná tepelná izolace vnitřní nádoby. Výrobce ji popisuje jako vrstvu polyuretanové pěny, která snižuje prostup tepla a pomáhá omezit ochlazování kapaliny.

Izolace může být užitečná při skladování hnojiv s vyšší teplotou krystalizace, ale nenahrazuje správný návrh skladu a dodržování minimální skladovací teploty konkrétního hnojiva.

Kapalná dusíkatá hnojiva DAM/RSM

Nádrž je určena především pro kapalná dusíkatá hnojiva typu DAM/RSM. Výrobce uvádí běžné koncentrace 28 %, 30 % a 32 % dusíku. Jednotlivé koncentrace mají rozdílné teploty krystalizace, a proto je nutné skladovací podmínky přizpůsobit konkrétnímu produktu.

Při poklesu teploty pod bod krystalizace může docházet k tvorbě krystalů a změně homogenity roztoku. Před čerpáním je pak nutné postupovat podle pokynů dodavatele hnojiva.

Umístění nádrže

Nádrž musí stát na hladkém, rovném a vodorovném podkladu s dostatečnou nosností. Podklad musí podpírat celé dno podle požadavků výrobce a nesmí způsobovat bodové namáhání.

Nádrž nemá být postavena přímo na nezpevněnou zeminu. Vhodná je pevná betonová plocha nebo jiný konstrukčně odpovídající základ navržený pro hmotnost plně naplněné nádrže.

Přístup pro cisternu a obsluhu

Při návrhu stanoviště je nutné ponechat dostatek místa pro bezpečný příjezd zásobovací cisterny, manipulaci s hadicemi a servisní přístup k nádrži. Zároveň musí být chráněna proti nárazu vozidla nebo zemědělské techniky.

Pokud se v okolí pohybují stroje, doporučuje se vhodné mechanické zabezpečení stanoviště tak, aby ochranné prvky neomezily servis nádrže.

Plnění nádrže

Před každým plněním se ověřuje volná kapacita, správné připojení plnicího systému, průchodnost odvzdušnění a těsnost spojek. Nádrž nesmí být přeplňována.

Obsluha musí během plnění sledovat celý proces a řídit se návodem výrobce i pokyny dodavatele kapaliny.

Vyprazdňování a přečerpávání

Přečerpávání lze řešit podle konfigurace nádrže přes sací připojení nebo volitelné ponorné čerpadlo. Před připojením postřikovače nebo cisterny zkontrolujte kompatibilitu spojek a hadic.

Čerpadlo se nesmí provozovat nasucho, pokud to jeho konstrukce nepovoluje. Vždy dodržujte pokyny konkrétního čerpadla.

Kontrola dvojitého pláště

Pravidelně kontrolujte vnější plášť na mechanické poškození, praskliny, deformace a stopy po nárazu. Současně kontrolujte prostor mezi plášti podle servisního postupu výrobce.

Jakýkoli nález kapaliny v prostoru, kde se za normálního provozu nemá nacházet, je důvodem k okamžitému odstavení nádrže a odborné kontrole.

Kontrola hrdla a STORZ spojek

Kontrolujte těsnění, páky spojek, hrdla a uzavírací prvky. Chemické prostředí a dlouhodobé působení povětrnostních podmínek může způsobit stárnutí pryžových částí.

Kontrola odvzdušnění

Odvzdušnění musí být čisté a volné. Ucpané odvzdušnění může při plnění nebo vyprazdňování způsobovat nebezpečný přetlak nebo podtlak.

Kontrola před sezonou

• zkontrolovat vnitřní i vnější plášť,
• ověřit rovnost a stav podkladu,
• zkontrolovat revizní otvor a těsnění,
• prověřit odvzdušnění,
• zkontrolovat STORZ spojky a hadice,
• ověřit stav uzávěrů a výpustí,
• zkontrolovat případné čerpadlo a elektroinstalaci,
• ověřit, že okolí nádrže umožňuje bezpečný přístup.

Kontrola použité nádrže

U použitého SWIMER AGRO TANK 5000 FUDP je důležité ověřit výrobní štítek, rok výroby, sériové číslo a skutečnou kapacitu. Vizuálně podobné jsou i větší nádrže řady, takže samotný vzhled není dostatečným podkladem pro identifikaci.

Rozměr je při ověření zvlášť důležitý: 5000 FUDP má v dobovém katalogu přibližně 1 800 × 2 130 mm, zatímco 7500 FUDP přibližně 2 120 × 2 360 mm.

Čištění

Nádrž se čistí pouze postupem vhodným pro skladovanou chemikálii a polyetylen. Zbytky hnojiva je nutné odstranit tak, aby nedocházelo ke kontaminaci okolí.

Před jakýmkoli zásahem přes revizní otvor se musí vyhodnotit rizika uzavřeného prostoru. Vstup do nádrže bez odpovídajícího postupu, školení a jištění může být životu nebezpečný.

Údržba

Polyetylenová nádoba sama o sobě nevyžaduje antikorozní nátěry. To však neznamená, že celý systém je bezúdržbový. Pravidelnou kontrolu vyžadují hadice, spojky, ventily, těsnění, čerpadlo, elektrická část a bezpečnostní prvky.

Zimní provoz a krystalizace

U kapalných dusíkatých hnojiv je nutné hlídat teplotu krystalizace konkrétní koncentrace. Výrobce doporučuje skladování při teplotě nad bodem krystalizace daného hnojiva.

Volitelná izolace může teplotní změny zpomalit, ale nezajišťuje aktivní vytápění. Pokud kapalina zkrystalizuje, postupujte podle instrukcí dodavatele hnojiva.

Bezpečnost

Nádrž je stacionární skladovací zařízení. Manipulovat nebo přepravovat se má pouze v prázdném stavu a způsobem schváleným výrobcem. Transportní oka nejsou určena k manipulaci s naplněnou nádrží.

Při práci s DAM/RSM používejte ochranné prostředky podle bezpečnostního listu konkrétního produktu. Zabraňte úniku do půdy a vodních toků.

Rozdíl proti AGRO TANK 5000 FUJP

Model FUJP je jednoplášťová varianta. FUDP je dvouplášťová konstrukce se sekundárním ochranným pláštěm. Obě varianty mohou mít stejný jmenovitý objem, ale jejich konstrukce a bezpečnostní řešení se liší.

Rozdíl proti AGRO TANK 5000 Eco-Line

SWIMER nabízí také 5000litrovou řadu Eco-Line. Ta má odlišnou geometrii a rozměry – současné přehledy uvádějí u 5000 ELDP přibližně 2 060 × 2 318 mm. Tyto údaje se nesmí přenášet na starší Comfort-Line / klasický AGRO TANK 5000 FUDP.

Rozdíl proti AGRO TANK 7500 FUDP

7500 FUDP má větší kapacitu a dobový rozměr přibližně 2 120 × 2 360 mm. Právě tento rozměr je velmi blízký chybně uvedeným hodnotám původní karty SKU 13829.

Hlavní opravy a zpřesnění

• Přesně potvrzena dvouplášťová varianta SWIMER AGRO TANK 5000 FUDP.
• Objem potvrzen na 5 000 l.
• Rozměry opraveny z původních 2 100 × 2 360 mm na dobově správných cca 1 800 × 2 130 mm.
• Původní rozměry identifikovány jako záměna s větší 7 500l variantou.
• Hustota opravena z chybného 1,4 kg/m³ na 1,4 kg/dm³.
• Výrobní metoda zpřesněna z „vstřikování“ na rotační formování.
• Doplněna dvouplášťová konstrukce, automatické odvzdušnění a 2" STORZ připojení.
• Doplněno volitelné čerpadlo 230 V / max. 400 l/min, 4/6m hadice a tepelná izolace.
• pa_power ponecháno prázdné – výkon traktoru není pro stacionární nádrž relevantní.
• Brand ponechán prázdný, protože export neobsahuje existující vazbu pa_brand SWIMER; nový brand se nevytváří.
