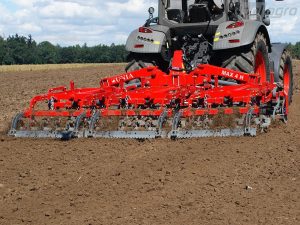

UNIA MAX H 4,5 – hydraulicky skládaný předseťový kultivátor 4,5 m

UNIA MAX H 4,5 je hydraulicky skládaný radličkový kultivátor určený pro mělkou předseťovou přípravu půdy, kypření a finální urovnání povrchu. Produkt POLAGRO se SKU 11129 je veden se záběrem 4,5 m, hmotností 2 200 kg, výkonovým požadavkem 140–180 k a 48 pružinovými zuby SV.

Při porovnání s dokumentací UNIA je vidět přechod mezi dvěma generacemi. Starší katalog 2016 uvádí MAX 4,5 H s hmotností 2 200 kg bez válce a výkonem 120–150 k. Katalog 2019 už uvádí výkon 140–180 k a podle typu zadního válce hmotnosti 2 205 kg SS, 2 510 kg CS a 2 585 kg CC. Karta POLAGRO tedy kombinuje novější výkonovou specifikaci s hmotností 2 200 kg, která je velmi blízká novější verzi SS, ale přesně odpovídá staršímu katalogovému údaji bez válce.

Proto aktualizovaná karta zachovává původní identitu a hodnotu 2 200 kg jako údaj konkrétního produktu POLAGRO, ale současně transparentně uvádí, že přesná katalogová revize 2019 má pro standardní verzi String/String hodnotu 2 205 kg. U fyzického stroje je rozhodující výrobní štítek a skutečná konfigurace válců.

Přesná identita produktu

Aktualizace zachovává source/WordPress ID 7837, SKU 11129, původní post_title Kultivátor radličkový MAX H 4,5 a slug kultivator-radlickovy-max-h-4-5. Výstup je určen pouze k UPDATE existujícího produktu.

Živá stránka POLAGRO i zdrojový export shodně uvádějí 2 200 kg, 140/180 k, pracovní záběr 4,5 m a 48 radliček. Stejně tak potvrzují přední strunový válec Ø390 mm, čtyři řady radliček SV, urovnávací lištu, zadní dvojitý strunový válec Ø320/280 mm, hydraulicky skládaný rám a kopírování terénu jednotlivými sekcemi.

Pracovní záběr 4,5 m

Pracovní záběr přesného modelu je 4,5 m. Tuto hodnotu potvrzuje POLAGRO, katalog 2016, provozní návod MAX / MAX T a katalog 2019.

Šířka 4,5 m už vyžaduje hydraulické skládání rámu. Pro transport se boční sekce skládají a mechanicky zajišťují proti samovolnému rozložení.

Hydraulicky skládaný rám

MAX H 4,5 patří do skládaných verzí H. Katalog 2019 uvádí hydraulicky skládaný rám jako standard pro všechny varianty H.

Provozní návod výslovně uvádí, že verze 4,0; 4,5; 6,0; 7,5 a 9,0 m se pro transport skládají hydraulicky. Po složení musí být krajní rámy zajištěny mechanickou transportní pojistkou.

Tříbodové zavěšení kategorie III

Původní karta POLAGRO uvádí tříbodový závěs kategorie III. Pro verze H 4,5 až H 9 katalog 2019 uvádí standardní závěsnou osu Ø70-960/Ø36 mm.

Starší dokumentace používá u některých revizí osu Ø70-825/Ø36 mm a jako příplatek Ø70-960/Ø36 mm. Jde o další důvod, proč je u konkrétního použitého stroje nutné ověřit rok výroby a skutečnou závěsnou osu.

Přední strunový válec Ø390 mm

Katalog 2019 i původní karta POLAGRO uvádějí ve standardu přední strunový válec Ø390 mm. Válec rozrušuje větší hrudy a pomáhá vést stroj před vstupem zubové sekce do půdy.

Provozní návod PL 01/2018 má v technické tabulce hodnotu Ø400 mm. Protože SKU 11129 má ostatní hlavní údaje blíže katalogové konfiguraci 2019, používáme jako hlavní hodnotu Ø390 mm a rozdíl proti manuálu uvádíme jako dokumentační revizi.

Čtyři řady pružinových zubů SV

Hlavní pracovní sekci tvoří čtyři řady pružinových zubů SV 45 × 10 mm. Víceřadé uspořádání umožňuje rovnoměrné mělké kypření celé plochy a dobrý průchod zeminy pracovním prostorem.

MAX H 4,5 používá ve standardu 48 zubů SV. Tuto hodnotu shodně potvrzuje katalog 2016, provozní návod 2018, katalog 2019 i původní karta POLAGRO.

Volitelné zuby SX a SZ

Vedle standardních zubů SV nabízí výrobce také alternativní zuby SX a SZ. Katalog 2019 uvádí pro MAX H 4,5 18 zubů SX/SZ.

Starší katalog 2016 uváděl 20 zubů SX/SZ, takže i zde je vidět generační změna konstrukce. Pro kartu odpovídající novější výkonové revizi používáme jako referenční novější počet 18 ks.

Volitelné zuby SE

Katalog 2019 rozšiřuje nabídku také o zuby SE. Pro H 4,5 uvádí 30 zubů SE. Jde o příplatkovou konfiguraci a není součástí standardního stroje se 48 zuby SV.

Maximální pracovní hloubka do 8 cm

Oficiální provozní návod uvádí pro zuby SV, SX a SZ maximální pracovní hloubku do 8 cm. MAX H 4,5 je tedy určen především k mělké předseťové přípravě a finálnímu srovnání půdy.

Pracovní hloubka se nastavuje bodově pomocí čepů v jednotlivých pracovních sekcích. Po změně nastavení je vhodné zkontrolovat skutečnou hloubku na více místech napříč celým záběrem.

Urovnávací lišta za zubovou sekcí

Za zuby je ve standardu umístěna urovnávací lišta. Jejím úkolem je rozprostřít zeminu po průchodu zubů a připravit rovnoměrný povrch pro zadní válce.

Zadní dvojitý strunový válec Ø320/280 mm

Základní provedení označované jako MAX nebo String/String používá zadní dvojitý strunový válec Ø320/280 mm.

Katalog 2019 uvádí pro H 4,5 s touto sestavou hmotnost 2 205 kg. POLAGRO uvádí 2 200 kg. Rozdíl 5 kg je malý, ale není bezpečné jej svévolně ignorovat, proto jsou obě hodnoty v kartě rozlišeny.

Verze Crosskill / String

Varianta MAX CS používá kombinaci Crosskill Ø320 mm a strunového válce Ø280 mm. Katalog 2019 uvádí pro H 4,5 hmotnost 2 510 kg.

Verze Crosskill / Crosskill

Varianta MAX CC používá dvojitý střídavě uspořádaný Crosskill Ø320/320 mm. Katalog 2019 uvádí pro H 4,5 hmotnost 2 585 kg.

U konfigurace Crosskill/Crosskill je standardně montována také zadní ozubená smyková lišta.

Výkon traktoru 140–180 k

Pro SKU 11129 je hlavním výkonovým údajem 140–180 k. Tuto hodnotu uvádí POLAGRO a katalog 2019.

Starší katalog 2016 uvádí pouze 120–150 k a návod 2018 rovněž 120–150 k. Proto 140–180 k jednoznačně ukazuje na novější výkonovou revizi řady MAX.

Hmotnost 2 200 kg – proč ji zachováváme

Původní karta i export POLAGRO uvádějí 2 200 kg. Tato hodnota přesně odpovídá katalogu 2016, kde je ale označena jako hmotnost bez válce a je spojena s výkonem 120–150 k.

Novější katalog 2019 má pro standardní String/String konfiguraci hmotnost 2 205 kg a výkon 140–180 k. Produkt POLAGRO tedy pravděpodobně vznikl při přechodu nebo převzetí údajů mezi katalogovými revizemi. Proto hmotnost 2 200 kg nepřepisujeme bez znalosti výrobního štítku konkrétního stroje, ale v technických údajích transparentně uvádíme přesnou katalogovou hodnotu 2 205 kg pro revizi 2019.

Starší katalog 2016

Katalog UNIA 2016 uvádí MAX 4,5 H s hmotností 2 200 kg bez válce, výkonem 120–150 k, 48 zuby SV a 20 zuby SX/SZ.

Standardní konstrukce už tehdy zahrnovala hydraulicky skládaný rám, přední strunový válec, čtyři řady zubů a možnost různých zadních válců.

Provozní návod 2018

Oficiální provozní návod MAX / MAX T uvádí pro MAX 4.5 pracovní záběr 4,5 m, 48 zubů SV, 18 zubů SX, 18 zubů SZ, pracovní hloubku do 8 cm, pracovní rychlost 7–11 km/h a efektivní výkonnost 3,15–4,95 ha/h.

Návod dále uvádí výkon 120–150 k, rozměry přibližně 3000 × 4500 × 1300 mm, hmotnost přibližně 2 300 kg bez výbavy a třídu traktoru 20 kN.

Katalog 2019 – hlavní technická reference

Katalog UNIA 2019 uvádí pro MAX H 4,5 hmotnost 2 205 kg SS, 2 510 kg CS a 2 585 kg CC, výkon 140–180 k, 48 zubů SV, 18 zubů SX/SZ a 30 zubů SE.

Standardní výbava zahrnuje závěsnou osu Ø70-960/Ø36 mm, přední strunový válec Ø390 mm, čtyřřadou sekci SV 45×10 mm, urovnávací lištu za zubovou sekcí, hydraulicky skládaný rám, bodovou regulaci hloubky a systém kopírování terénu v každé sekci.

Relevantní stránka katalogu 2019 byla skutečně vizuálně ověřena screenshotem. Ve spodní tabulce je přímo vidět sloupec H 4,5: 2 205 / 2 510 / 2 585 kg, 140–180 PS, 48 SV, 18 SX/SZ a 30 SE.

Transportní podvozek pro H 4,5

Na rozdíl od H 4 lze pro MAX H 4,5 objednat podvozek s koly 340/55-16 a ojí dlouhou 2100 mm. Tím se ze standardně nesené konfigurace stává při agregaci polonesené provedení.

Pro H 4,5 a H 6 je tato možnost výslovně uvedena jak v návodu, tak v katalogu 2019.

Kypřiče stop traktoru

Pro verzi vybavenou transportním podvozkem je možné objednat sadu kypřičů stop traktoru. Výrobce tuto výbavu uvádí právě pro H 4,5, H 6 a H 9.

Přední urovnávací lišta jako alternativa

Místo předního strunového válce lze objednat přední urovnávací lištu. Jde o příplatkovou konfiguraci a její přítomnost musí být ověřena na konkrétním stroji.

Spirálový válec Ø470 mm

Katalog výrobce uvádí také příplatkový spirálový válec Ø470 mm. Tato možnost rozšiřuje konfigurace zadního dokončovacího systému.

Pracovní rychlost 7–11 km/h

Provozní návod doporučuje pracovní rychlost 7–11 km/h. Pro 4,5m verzi uvádí efektivní výkonnost 3,15–4,95 ha/h.

Reálná výkonnost závisí na půdních podmínkách, pracovní hloubce, překryvu, rychlosti a času na souvratích.

Rozměry podle návodu

Návod uvádí přibližnou délku 3 000 mm, pracovní šířku 4 500 mm a výšku 1 300 mm.

Tyto rozměry pocházejí z dokumentační revize 2018, která má odlišný výkon a hmotnost. Pro právně závazné transportní rozměry je proto nutné použít COC nebo dokumentaci konkrétního stroje.

Transportní šířka

Návod upozorňuje, že transportní šířka se může podle příslušenství dostat nad 3,0 m. Přesná homologovaná šířka konkrétního MAX H 4,5 nebyla v použitých podkladech bezpečně potvrzena jako jedna univerzální hodnota.

Před jízdou po veřejné komunikaci je nutné ověřit transportní rozměry v COC a dodržet místní legislativu.

Hydraulika

Hydraulický systém zajišťuje skládání pracovního rámu. U verze s podvozkem obsluhuje také funkce podvozku.

Provozní návod požaduje připojovat hydraulické hadice v párech do dvoučinných hydraulických přípojek traktoru. Přesný počet okruhů závisí na konkrétní výbavě a není vhodné jej doplňovat odhadem.

Brzdy

Samostatná brzdová soustava není standardem nesené varianty. Provozní návod řeší brzdy v souvislosti s volitelným podvozkem. Přesné provedení podvozku a případné brzdy je nutné ověřit podle konkrétního kusu a COC.

Údržba

Před prací je nutné kontrolovat stav zubů, jejich upevnění, válce, ložiska, hydraulické hadice, klouby skládaného rámu, závěsnou osu a šroubové spoje.

Po práci se má stroj očistit od zeminy a rostlinných zbytků. Před dlouhodobým odstavením je vhodné provést mazání, chránit pracovní kovové plochy proti korozi a opravit poškozený lak.

Bezpečnost

Při hydraulickém skládání nesmí nikdo stát v prostoru bočních sekcí. Před servisním zásahem musí být hydraulika odtlakována a stroj bezpečně spuštěn nebo mechanicky podepřen.

U polonesené konfigurace s podvozkem je nutné navíc kontrolovat pneumatiky, oj, bezpečnostní prvky a případnou brzdovou soustavu.

Rozdíl proti MAX H 4

MAX H 4 má 4m záběr, 36 zubů SV a katalogový výkon 120–160 k. MAX H 4,5 zvyšuje záběr na 4,5 m, používá 48 zubů SV a v katalogu 2019 vyžaduje 140–180 k.

Dalším zásadním rozdílem je dostupnost transportního podvozku 340/55-16 s ojí 2100 mm, který katalog 2019 nabízí od varianty H 4,5.

Rozdíl proti MAX H 6

MAX H 6 má 64 zubů SV, záběr 6 m, výkon 170–220 k a ve verzi SS katalogovou hmotnost 2 880 kg. H 4,5 je lehčí a vhodný pro traktory s nižším výkonem.

Co ověřit před koupí konkrétního stroje

Nejdůležitější je výrobní štítek a rok výroby, protože MAX H 4,5 procházel změnami výkonu a hmotnosti. U starší revize lze narazit na 2 200 kg bez válce a 120–150 k, zatímco katalog 2019 uvádí 2 205 kg SS a 140–180 k.

Dále doporučujeme ověřit všech 48 zubů SV, skutečný typ zubů, typ zadních válců SS/CS/CC, závěsnou osu, hydraulické skládání a případný transportní podvozek.

Technická specifikace – konfigurace produktu SKU 11129

Hlavní opravy a doplnění proti původní kartě

1. Hmotnost: zachováno 2 200 kg jako údaj konkrétního produktu POLAGRO, ale doplněno, že katalog 2019 uvádí 2 205 kg pro SS, 2 510 kg pro CS a 2 585 kg pro CC.

2. Výkon: původní zápis 140/180 k je normalizován na 140–180 k.

3. Generace: jasně oddělena starší revize 2016 2 200 kg bez válce / 120–150 k od katalogové revize 2019.

4. Konstrukce: doplněn transportní podvozek pro H 4,5, pracovní hloubka, pracovní rychlost, výkonnost a alternativní pracovní zuby a válce.
