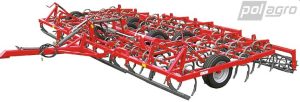

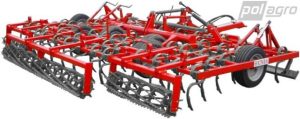

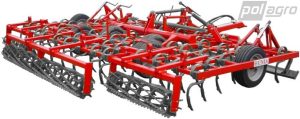

UNIA VIKING L H 6,8 – polonesený předseťový kultivátor se záběrem 6,8 m

UNIA VIKING L H 6,8 je široký polonesený radličkový kultivátor určený pro mělkou předseťovou přípravu půdy. Přesná katalogová konfigurace odpovídající evidovanému produktu POLAGRO má pracovní záběr 6,8 m, hmotnost 2 280 kg, doporučený výkon traktoru 155–190 k, pět řad pružinových radliček SV 45 × 10 mm a celkem 85 radliček. Stroj používá vlastní podporo-transportní podvozek a hydraulicky skládané boční sekce.

Při aktualizaci byly porovnány starší katalogy UNIA, oficiální provozní návod VIKING L PL 01/2018, katalog 2019 a katalog 2021. Vývoj dokumentace je u modelu 6,8 dobře viditelný: starší katalog 2016 a provozní návod uvádějí hmotnost 2 060 kg, zatímco katalogy 2019 a 2021 uvádějí 2 280 kg. Výkon 155–190 k a počet 85 radliček přitom zůstávají stejné. Hlavní specifikace proto používá novější 2 280kg revizi.

Identita a modelové zařazení

VIKING L H 6,8 patří do řady polonesených předseťových kultivátorů VIKING L. Typickými znaky této řady jsou závěs HITCH, přední rovnací lišta, pět řad pružinových radliček SV, zadní strunový válec Ø 320 mm, podporo-transportní podvozek s koly 200/60-14,5 a hydraulické skládání.

Model 6,8 je nutné odlišit od variant 5,3; 5,8; 6,3 a 8 m. Zvláště model 6,3 je konstrukčně velmi podobný, ale má 79 radliček, nižší výkonový požadavek 130–170 k a v novější katalogové generaci hmotnost 2 200 kg. VIKING L H 6,8 má oproti tomu 85 radliček, 155–190 k a 2 280 kg.

Účel stroje

VIKING L H je koncipován pro předseťovou přípravu půdy. Pracovní sled tvoří přední rovnací lišta, pět řad pružinových radliček a zadní strunový válec. V jednom přejezdu může stroj srovnat povrch, rozrušit a promísit mělkou vrstvu půdy a následně dokončit seťové lůžko.

Oficiální návod uvádí pracovní hloubku 3–8 cm a pracovní rychlost 8–12 km/h. Konstrukce je tedy určena především pro mělké zpracování a nikoli jako náhrada hlubokého kypřiče nebo těžkého podmítače.

Pracovní záběr 6,8 m

Přesný pracovní záběr modelu je 6,8 m. Tuto hodnotu potvrzuje starší katalog 2016, provozní návod PL 01/2018, katalog 2019 i katalog 2021. Jde o jednu z nejširších variant VIKING L H se stále jednoduchými bočními koly; dvojitá boční kola jsou v katalogové řadě vyhrazena až pro 8m provedení.

Pracovní šířka 6,8 m spolu s pěti řadami radliček vytváří vysokou plošnou výkonnost, ale zároveň vyžaduje odpovídající výkon traktoru a bezpečné nastavení celého agregátu.

Polonesená konstrukce

Oficiální návod řadí VIKING L mezi polonesené agregáty. Část hmotnosti nese tažný závěs traktoru a část vlastní podporo-transportní kola. Tato konstrukce usnadňuje práci se širokým záběrem a současně umožňuje skládání do transportní polohy.

Podvozek se používá také při nastavování pracovní hloubky. Návod popisuje regulaci prostřednictvím kopírovacích kol, hydraulického dorazu a mechanických vřeten.

Hydraulické skládání

Boční pracovní sekce se skládají hydraulicky. Před skládáním musí být prostor kolem stroje volný a hydraulické hadice, válce a mechanické klouby musí být v provozuschopném stavu.

Návod uvádí, že hydraulické hadice mají být připojeny v párech k dvoučinným hydraulickým přípojkám traktoru. Přesný počet potřebných okruhů závisí na výbavě a nebyl v použitých zdrojích bezpečně potvrzen jako jedna univerzální hodnota pro všechny kusy.

Standardní závěs HITCH Ø 40 mm

Katalogy uvádějí ve standardu HITCH Ø 40 mm. Tažná oj umožňuje přesné nastavení polohy agregátu vůči traktoru. Závěs je důležitým rozpoznávacím prvkem řady VIKING L H.

Jako příplatková výbava je uváděn HITCH Ø 50 mm. Výrobce rovněž nabízel polonesenou závěsnou osu 825/965 Ø 36 mm. Skutečné provedení konkrétního kusu je nutné ověřit fyzicky.

Přední rovnací lišta

Standardní konfigurace obsahuje přední rovnací lištu, která před vstupem radliček srovnává větší povrchové nerovnosti. Její nastavení ovlivňuje průchodnost stroje i rovnoměrnost následujícího kypření.

Jako příplatková alternativa byla nabízena hydraulická pružinová přední smyková lišta. Pro model 6,8 uvádí návod 28 zubů této příplatkové sekce.

Pět řad radliček SV 45 × 10 mm

Hlavní pracovní část tvoří pět řad pružinových radliček SV 45 × 10 mm. Pět pracovních řad prodlužuje průchod zeminy strojem a umožňuje rovnoměrné mělké zpracování v celém záběru.

Standardní rozměr SV 45 × 10 mm potvrzují starší i novější katalogy. Při kontrole použitého stroje je vhodné ověřit, zda všechny radličky odpovídají stejnému provedení a zda nejsou jednotlivé sekce nestejně opotřebené.

85 radliček

Model VIKING L H 6,8 používá 85 pracovních radliček. Tento počet je shodný ve starším katalogu 2016, provozním návodu PL 01/2018 i katalozích 2019 a 2021.

Počet 85 je důležitým identifikačním znakem varianty 6,8. Pro porovnání: 6,3m verze používá 79 radliček a 8m verze 98 radliček.

Volitelné radličky SK

Výrobce nabízel jako příplatkovou možnost sadu radliček SK 45 × 10 mm s husí nožkou 100 mm. Tato varianta mění pracovní účinek oproti standardnímu SV provedení.

Při objednávání náhradních pracovních dílů je proto nutné nejprve určit skutečné osazení konkrétního stroje.

Zadní strunový válec Ø 320 mm

Standardním zadním pracovním prvkem je strunový válec Ø 320 mm. Tuto hodnotu uvádějí katalogy 2016, 2019 a 2021 a také technická tabulka provozního návodu.

V textové části návodu se na jednom místě objevuje údaj Ø 280 mm. Protože je v rozporu s technickou tabulkou stejného návodu i se všemi použitými katalogy, je pro modelovou specifikaci bezpečnější používat Ø 320 mm.

Zgrzebla před zadním válcem

Příplatkově mohl být stroj vybaven pružnými zgrzebly před zadním válcem. Pro model 6,8 uvádí provozní návod 61 zgrzebel.

Tato výbava není standardní součástí každého stroje. Pokud je osazena, je vhodné kontrolovat rovnoměrné opotřebení, pružnost a úplnost celé sekce.

Podporo-transportní kola 200/60-14,5

Standardní podvozek používá dvojitá podporo-transportní kola 200/60-14,5. Tato kola přebírají část hmotnosti stroje při práci i při transportu.

Pro VIKING L H 5,3 až 6,8 výrobce zároveň uvádí jednoduchá boční kola 200/60-14,5. Právě model 6,8 je nejširší variantou řady s jednoduchými bočními koly. U 8m verze jsou boční kola již zdvojená.

Pracovní hloubka 3–8 cm

Oficiální návod PL 01/2018 uvádí pracovní hloubku 3–8 cm. Hloubka se nastavuje polohou kopírovacích kol, hydraulickým dorazem a regulačními vřeteny.

Při prvním pracovním přejezdu je vhodné nastavení fyzicky zkontrolovat v půdě a porovnat hloubku jednotlivých sekcí. Správně nastavený rám má při práci probíhat přibližně rovnoběžně s povrchem pozemku.

Pracovní rychlost 8–12 km/h

Výrobce v provozním návodu uvádí pracovní rychlost 8–12 km/h. Pro variantu 6,8 je v tabulce uvedena efektivní výkonnost 4,35–6,50 ha/h.

Skutečná výkonnost závisí na tvaru a délce pozemku, rychlosti, překryvu, času na souvratích a půdních podmínkách.

Doporučený výkon traktoru 155–190 k

Katalogy 2016, 2019 a 2021 uvádějí pro VIKING L H 6,8 rozsah 155–190 k. Provozní návod odpovídající sloupec uvádí 114–140 kW, tedy 155–190 k.

Tento výkonový rozsah je stabilní napříč starší i novější hmotnostní revizí. Rozdíl mezi generacemi se tedy netýká výkonu ani počtu radliček, ale především katalogové hmotnosti.

Starší hmotnost 2 060 kg

Katalog UNIA 2016 uvádí pro VIKING L 6,8 H hmotnost 2 060 kg. Stejnou hmotnost potvrzuje provozní návod PL 01/2018.

Ve starší konfiguraci zůstává výkon 155–190 k a počet radliček 85. Starší hmotnost je proto důležitá pro identifikaci konkrétních použitých kusů, ale není hlavní hodnotou novější katalogové revize.

Novější hmotnost 2 280 kg

Katalog UNIA 2019 uvádí již 2 280 kg. Stejnou hodnotu potvrzuje katalog 2021. Oproti starší dokumentaci jde o navýšení o 220 kg.

Rozdíl 220 kg je příliš velký na to, aby byl považován za běžnou výrobní toleranci. U konkrétního stroje je proto vhodné ověřit výrobní štítek, rok výroby a COC.

Rozměry podle návodu PL 01/2018

Pro model VIKING 6,8 uvádí návod délku 266,5 cm, pracovní šířku 680 cm, výšku v rozloženém stavu 105 cm a transportní šířku 3,0 m.

Protože tento návod současně uvádí starší hmotnost 2 060 kg, jsou rozměry v databázi označeny jako údaje manuálové revize. Před silničním provozem novějšího 2 280kg kusu je vhodné transportní parametry potvrdit podle jeho konkrétního COC nebo technického osvědčení.

Třída spolupracujícího traktoru

Návod PL 01/2018 uvádí pro 6,8m variantu třídu spolupracujícího traktoru 30–36 kN. Jde o doplňkový historický parametr z přesné modelové dokumentace.

Při agregaci je vedle výkonu nutné řešit také správný závěs, hydrauliku, hmotnost stroje, zatížení náprav traktoru a bezpečnost při transportu.

Příplatková výbava

Katalog 2019 uvádí pro VIKING L H 6,8 příplatkovou sadu radliček SK 45 × 10 mm s husí nožkou 100 mm, hydraulickou pružinovou přední lištu, zgrzebla před zadním válcem, kypřiče stop, HITCH Ø 50 mm, polonesenou osu 825/965 Ø 36 mm, výstražné tabule a světelnou sadu.

Katalog 2021 zachovává stejné možnosti a u světelné sady výslovně uvádí LED osvětlení.

Kypřiče stop jsou příplatková výbava

Kypřiče stop traktoru nejsou u VIKING L H vedeny jako standard, ale jako volitelná výbava. Proto není jejich přítomnost automaticky předpokládána.

Pokud je konkrétní stroj kypřiči vybaven, je vhodné kontrolovat jejich nastavení podle hloubky stop traktoru a opotřebení pracovních špiček.

Hydraulika

Hydraulika zajišťuje skládání bočních sekcí a podle výbavy také ovládání příplatkové přední pružinové lišty. Hadice mají být zapojeny podle značení výrobce a před odpojením musí být hydraulický systém bez tlaku.

Přesný počet hydraulických okruhů nebyl v použitých přesných podkladech bezpečně potvrzen jako jedna univerzální hodnota pro každou konfiguraci VIKING L H 6,8, a proto se nevymýšlí.

Brzdy

V použitých přesných podkladech nebyla pro VIKING L H 6,8 bezpečně potvrzena samostatná brzdová soustava stroje. Přestože stroj používá transportní podvozek, údaje o brzdách nelze doplnit bez COC nebo dokumentace konkrétního výrobního kusu.

Údržba

Provozní návod požaduje pravidelnou kontrolu pracovních orgánů, hydrauliky, kol, ložisek, šroubových spojů a mazacích míst. Po začátku provozu je vhodné věnovat zvýšenou pozornost dotažení spojů a stavu pružných radliček.

Pro tabulkou definovaná mazací místa uvádí návod interval 200 ha. Mazání se týká regulačních mechanismů, ložisek, podvozku, uložení válce a nábojů kol podle konkrétního schématu návodu.

Skladování a zazimování

Po práci se doporučuje odstranit zeminu a rostlinné zbytky a stroj zkontrolovat. Po sezóně mají být mazací místa promazána, odkryté kovové pracovní plochy chráněny proti korozi a poškozený lak opraven.

Starší návod při dlouhodobém venkovním skladování doporučuje hydraulické prvky chránit a vybrané části uložit v suchém a větraném prostoru. U konkrétního stroje má vždy přednost dokumentace jeho výrobního roku.

Bezpečnost

Je zakázáno vstupovat do prostoru sklápění bočních sekcí, převážet osoby na stroji nebo pracovat pod nezajištěným zvednutým agregátem. Před jakoukoli prací na hydraulice musí být systém odtlakován.

Před silničním transportem je nutné zkontrolovat složení sekcí, mechanické jištění, pneumatiky, závěs, výstražné tabule a osvětlení. Rozměry a podmínky provozu mají být ověřeny podle homologace konkrétního kusu.

Katalog 2016 – starší revize

Katalog UNIA 2016 uvádí pro VIKING L 6,8 H hmotnost 2 060 kg, výkon 155–190 k a 85 radliček. Standardní výbava již tehdy zahrnovala HITCH Ø 40 mm, přední rovnací lištu, pět řad SV 45 × 10 mm, zadní válec Ø 320 mm, dvojitá podporo-transportní kola 200/60-14,5 a jednoduchá boční kola stejného rozměru.

Tato dokumentace reprezentuje starší hmotnostní revizi a je užitečná hlavně pro identifikaci starších použitých strojů.

Provozní návod PL 01/2018

Návod potvrzuje přesný model VIKING 6,8 a uvádí 85 radliček, pracovní hloubku 3–8 cm, pracovní rychlost 8–12 km/h, výkonnost 4,35–6,50 ha/h, výkon 114–140 kW / 155–190 k, pracovní šířku 680 cm, transportní šířku 3,0 m, hmotnost 2 060 kg a třídu traktoru 30–36 kN.

Pro příplatkovou hydraulickou přední lištu uvádí 28 zubů a pro zgrzebla 61 kusů.

Katalog 2019 – novější revize

Katalog UNIA 2019 uvádí pro VIKING L H 6,8 hmotnost 2 280 kg, výkon 155–190 k a 85 radliček. Standard potvrzuje HITCH Ø 40 mm, přední rovnací lištu, pět řad SV 45 × 10 mm, zadní strunový válec Ø 320 mm, dvojitá podporo-transportní kola 200/60-14,5 a jednoduchá boční kola stejného rozměru.

Relevantní katalogová stránka byla vizuálně zkontrolována screenshotem. Ve sloupci 6,8 jsou přímo vidět hodnoty 2 280 kg, 155–190 PS a 85 radliček.

Katalog 2021

Oficiální katalog 2021 potvrzuje stejnou novější konfiguraci: VIKING L H 6,8, hmotnost 2 280 kg, výkon 155–190 k a 85 radliček. Základní standardní výbava zůstává beze změny.

Shoda katalogů 2019 a 2021 je hlavním důvodem, proč nová karta používá 2 280 kg jako primární hmotnost.

Rozdíl proti VIKING L H 6,3

VIKING L H 6,3 má v novější katalogové generaci 2 200 kg, 130–170 k a 79 radliček. VIKING L H 6,8 má 2 280 kg, 155–190 k a 85 radliček. Obě varianty používají pět řad SV 45 × 10 mm, HITCH Ø 40 mm a kola 200/60-14,5.

Právě rozdíl v počtu radliček, výkonu a hmotnosti je nejspolehlivější pro rozlišení těchto dvou vizuálně podobných strojů.

Rozdíl proti VIKING L H 8

Nejširší VIKING L H 8 používá 98 radliček, hmotnost 2 700 kg a výkon 185–225 k. Navíc má dvojitá boční kola 200/60-14,5, zatímco 6,8m varianta používá jednoduchá boční kola.

Rozdíl proti VIKING XL

VIKING XL je jiná řada. Katalog 2019 uvádí čtyři řady radliček SL, zadní strunový válec Ø 390 mm a vyšší hmotnosti. VIKING L H 6,8 má pět řad SV 45 × 10 mm a zadní válec Ø 320 mm.

Co ověřit před koupí konkrétního stroje

Nejdůležitější je výrobní štítek a rok výroby. U modelu 6,8 jsou doloženy nejméně dvě hmotnostní revize – 2 060 kg a 2 280 kg. Dále doporučujeme ověřit všech 85 radliček, jejich typ SV nebo SK, HITCH závěs, hydraulické skládání, stav zadního válce, transportních kol a bočních kol.

Pokud konkrétní stroj odpovídá starší hmotnosti 2 060 kg, je vhodné používat odpovídající starší dokumentaci. U novějšího 2 280kg kusu má přednost katalogová revize 2019/2021 a jeho konkrétní COC.

Technická specifikace – novější katalogová revize

Výrobce	UNIA
Model	VIKING L H 6,8
Typ stroje	polonesený předseťový radličkový kultivátor
Pracovní záběr	6,8 m
Hmotnost	2 280 kg
Doporučený výkon traktoru	155–190 k
Počet radliček	85 ks
Počet řad	5
Standardní radlička	SV 45 × 10 mm
Standardní závěs	HITCH Ø 40 mm
Zadní válec	strunový Ø 320 mm
Podporo-transportní kola	dvojitá 200/60-14,5
Boční kola	jednoduchá 200/60-14,5
Skládání	hydraulické

Hlavní opravy a doplnění

1. Generační rozlišení: hlavní hmotností je 2 280 kg podle katalogů 2019/2021, zatímco 2 060 kg je zachováno jako starší revize z katalogu 2016 a návodu PL 01/2018.

2. Výkon: hlavní rozsah 155–190 k je stabilní napříč generacemi.

3. Pracovní orgány: potvrzeno 85 radliček, pět řad SV 45 × 10 mm a zadní válec Ø 320 mm.

4. Transport: manuál uvádí 3,0 m, ale u novějšího 2 280kg kusu je vhodné údaj ověřit podle COC.
