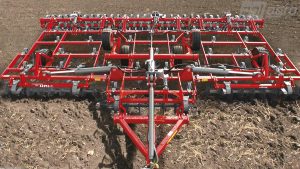

UNIA VIKING XL H 6 – polonesený radličkový kultivátor se záběrem 6 m

UNIA VIKING XL H 6 je široký polonesený radličkový kultivátor určený pro intenzivní zpracování půdy. Přesná katalogová konfigurace odpovídající produktu POLAGRO se SKU 11195 má pracovní záběr 6 m, hmotnost 3 390 kg, doporučený výkon traktoru 160–190 k, čtyři řady pružinových radliček SL a celkem 30 pracovních radliček. Za pracovní sekcí je ve standardu zadní strunový válec o průměru 390 mm.

Řada VIKING XL se konstrukčně výrazně liší od lehčího VIKING L H. VIKING XL H 6 používá pouze čtyři řady robustnějších radliček SL, má maximální pracovní hloubku podle provozního návodu až 16 cm, rozteč mezi radličkami 20 cm a výrazně vyšší hmotnost. Je tak určen pro intenzivnější kypření než lehčí předseťové provedení VIKING L.

Přesná identita produktu

Aktualizace zachovává původní source/WordPress ID 7846, SKU 11195, původní název Radličkový kultivátor VIKING XL H 6 a slug radlickovy-kultivator-viking-xl-h-6. Výstup je určen pouze k aktualizaci existujícího produktu a nesmí vytvořit nový záznam.

Živá stránka POLAGRO i zdrojový export shodně uvádějí hmotnost 3 390 kg, výkon traktoru 160/190 k, 30 radliček a pracovní záběr 6 m. Stejně tak se shodují na konstrukci se čtyřmi řadami radliček SL, zadním strunovým válcem Ø 390 mm a pneumatikami 200/60-14,5.

Pracovní záběr 6 m

Přesná pracovní šířka je 6,0 m. VIKING XL se vyráběl také v osmimetrovém provedení, ale oba modely se liší nejen šířkou, nýbrž také počtem radliček, hmotností, výkonovým požadavkem a uspořádáním bočních kol.

Šestimetrová varianta používá 30 radliček a jednoduchá boční kola, zatímco osmimetrový VIKING XL H 8 používá 40 radliček a dvojitá boční kola.

Polonesená hydraulicky skládaná konstrukce

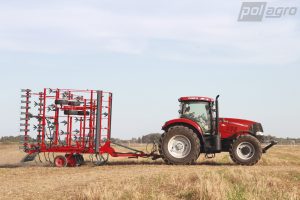

Oficiální provozní návod označuje VIKING XL jako polonesený hydraulicky skládaný agregát. Široký pracovní rám je rozdělen do sekcí, které se při transportu hydraulicky skládají.

Podporo-transportní podvozek přebírá část hmotnosti stroje a je zároveň součástí regulace pracovní hloubky a zvedání na souvratích. Při skládání a rozkládání se nesmí nikdo pohybovat v prostoru bočních sekcí.

Závěs HITCH Ø 40 mm

Standardní katalogová výbava obsahuje HITCH Ø 40 mm. Příplatkově výrobce nabízel HITCH Ø 50 mm a také polonesenou závěsnou osu 825/965 Ø 36 mm.

Konkrétní typ závěsu je u použitého stroje nutné ověřit fyzicky. Rozměr závěsu je důležitý nejen pro kompatibilitu s traktorem, ale také pro správné nastavení oje a vodorovné vedení stroje.

Přední rovnací lišta

Ve standardu je přední rovnací lišta, která před vstupem radliček srovnává povrch a větší nerovnosti. Provozní návod popisuje mechanické nastavení předního pracovního prvku pomocí regulačního vřetena.

Jako příplatková varianta byla nabízena hydraulická pružinová přední smyková lišta, která standardní rovnací lištu nahrazuje a umožňuje pohodlnější nastavení z traktoru.

Čtyři řady radliček SL

Hlavní pracovní sekci tvoří čtyři řady pružinových radliček SL. Tato konfigurace je jedním z nejvýraznějších konstrukčních rozdílů proti VIKING L, který používá pět řad lehčích pružinových radliček SV.

U modelu VIKING XL H 6 je celkem 30 radliček SL. Katalog 2016, katalog 2018, katalog 2019, provozní návod i původní POLAGRO karta se v tomto údaji shodují.

Rozteč mezi radličkami 20 cm

Oficiální provozní návod uvádí rozteč mezi pracovními radličkami 20 cm. Spolu s maximální pracovní hloubkou 16 cm jde o důležitý znak, který ukazuje, že VIKING XL není pouze širokým finišerem, ale robustnějším radličkovým kultivátorem.

Maximální pracovní hloubka 16 cm

Provozní návod uvádí maximální pracovní hloubku 16 cm. Skutečné nastavení musí odpovídat půdním podmínkám, výkonu traktoru, rychlosti a požadovanému výsledku zpracování.

Pracovní hloubka se podle návodu nastavuje polohou kopírovacích kol. Na bočních sekcích se používají regulační vřetena a na střední sekci dorazy hydraulického válce.

Zadní strunový válec Ø 390 mm

Standardním zadním pracovním orgánem je strunový válec Ø 390 mm. Tuto hodnotu potvrzuje provozní návod i katalogy UNIA 2016, 2018 a 2019.

Zadní válec upravuje povrch po průchodu radliček a jeho přítlak se podle provozního návodu nastavuje pomocí dorazů. Návod pro 6m verzi v seznamu náhradních dílů popisuje segmenty válce Ø390 o délce 2,0 m.

Volitelná hydraulická zadní lišta

Namísto zadního válce bylo možné objednat hydraulickou zadní smykovou lištu. Jde o alternativní pracovní zakončení a nelze jej automaticky považovat za součást každého stroje.

Další alternativou výrobce byla třířadá sestava zadních pružných zgrzebel namísto válce.

Podporo-transportní kola 200/60-14,5

Standardní podvozek používá dvojitá podporo-transportní kola 200/60-14,5. Tato kola nesou stroj při transportu a podílejí se také na jeho vedení a zvedání během práce.

VIKING XL H 6 má podle katalogu jednoduchá boční kola 200/60-14,5. Dvojitá boční kola jsou vyhrazena pro osmimetrovou variantu VIKING XL H 8.

Pracovní rychlost 8–12 km/h

Oficiální provozní návod uvádí doporučenou pracovní rychlost 8–12 km/h. Pro šestimetrový model uvádí efektivní výkonnost 3,78–5,66 ha/h.

Reálná výkonnost se mění podle tvaru pozemku, pracovní hloubky, půdních podmínek, skutečné rychlosti, překryvu a času na souvratích.

Doporučený výkon traktoru 160–190 k

Katalogy i provozní návod se shodují na výkonovém požadavku 160–190 k. Původní POLAGRO zápis 160/190 k je tedy věcně správný a v nové kartě je pouze normalizován na přehlednější zápis 160–190 k.

Doplňkový zdroj LECTURA uvádí 117 kW, což přibližně odpovídá spodní hranici 160 k. Pro hlavní kartu ale používáme přesný rozsah výrobce 160–190 k.

Hmotnost – tři odlišné hodnoty v dokumentaci

U VIKING XL H 6 je nutné pracovat s dokumentací velmi opatrně. Katalog UNIA 2016 uvádí hmotnost 3 000 kg. Provozní návod VIKING XL uvádí v technické tabulce 3 480 kg se strunovým válcem bez příplatkové výbavy. Katalog 2018 a katalog 2019 uvádějí 3 390 kg.

Původní produkt POLAGRO se SKU 11195 rovněž uvádí 3 390 kg. Proto je hlavní hodnotou této karty 3 390 kg. Hodnoty 3 000 kg a 3 480 kg jsou zachovány pouze jako odlišné dokumentační nebo generační revize a nesmí přepsat hlavní údaj produktu.

Proč nepoužíváme 3 000 kg z katalogu 2016

Starší katalogová stránka z roku 2016 má stejné základní označení VIKING XL 6 H, stejných 30 radliček a výkon 160–190 k, ale hmotnost jen 3 000 kg. Rozdíl 390 kg proti katalogu 2019 je příliš velký na běžnou výrobní toleranci.

Proto je starší 3 000kg hodnota vedena jako předchozí revize a u konkrétního staršího stroje je nutné rozhodnout podle výrobního štítku.

Proč nepoužíváme 3 480 kg z provozního návodu

Provozní návod uvádí pro VIKING XL 6,0 hmotnost 3 480 kg se strunovým válcem bez příplatkové výbavy. V ostatních důležitých parametrech odpovídá řadě: 6 m, 30 radliček, 160–190 k, čtyři řady SL, válec Ø390 a pneumatiky 200/60-14,5.

Protože však původní POLAGRO i katalogy 2018/2019 shodně uvádějí 3 390 kg, není manuálových 3 480 kg použito jako hlavní hmotnost SKU 11195. Rozdíl je explicitně zaznamenán pro budoucí kontrolu konkrétního stroje.

Rozměry podle provozního návodu

Pro šestimetrový VIKING XL uvádí provozní návod délku 665 cm, šířku v rozloženém stavu 530 cm, výšku v rozloženém stavu 126 cm, transportní šířku 3,0 m a transportní výšku 2,96 m.

Tyto rozměry pocházejí z dokumentace, která současně uvádí hmotnost 3 480 kg. Proto je vhodné u konkrétní 3 390kg katalogové revize transportní rozměry potvrdit podle COC nebo technického osvědčení.

Třída traktoru 30 kN

Provozní návod uvádí pro šestimetrový model třídu spolupracujícího traktoru 30 kN. Jde o doplňkový parametr výrobní dokumentace, který je vhodné používat společně s výkonovým požadavkem 160–190 k.

Hydraulika

Hydraulický systém zajišťuje skládání a rozkládání bočních sekcí. Návod požaduje připojit hydraulické hadice v párech do všech potřebných dvoučinných přípojek traktoru a následně ověřit zvedání, spouštění, skládání a rozkládání.

Přesný počet hydraulických okruhů se může měnit podle příplatkové výbavy. Proto se bez dokumentace konkrétního stroje nevymýšlí.

Regulace pracovní hloubky

Boční sekce se nastavují pomocí vřeten kopírovacích kol a střední sekce pomocí dorazů na hydraulickém válci. Návod dále samostatně popisuje nastavení přední lišty, zadního válce nebo zadní hydraulické lišty a příplatkových kypřičů stop.

Při správném nastavení má být rám stroje během práce přibližně rovnoběžný s povrchem pole.

Příplatková výbava

Katalog 2019 uvádí hydraulickou pružinovou přední lištu místo standardní rovnací lišty, hydraulickou zadní lištu místo válce, kypřiče stop traktoru, HITCH Ø50 mm, polonesenou závěsnou osu 825/965 Ø36 mm, třířadou sestavu zadních zgrzebel místo válce, výstražné tabule a světelnou sadu.

Příplatkové položky nejsou automaticky součástí konkrétního stroje a musí být potvrzeny fyzickou kontrolou.

Transportní šířka – pozor na rozdíl 6 a 8 m

Katalog 2019 výslovně uvádí transportní šířku 3,60 m pouze pro VIKING XL H 8. Pro šestimetrový model provozní návod uvádí 3,0 m.

Tento rozdíl je důležitý při přebírání údajů mezi variantami. Hodnota 3,60 m z osmimetrového provedení se nesmí přenést do VIKING XL H 6.

Brzdy

V použitých přesných podkladech nebyla pro VIKING XL H 6 bezpečně potvrzena samostatná brzdová soustava stroje. Typ brzd se proto nedoplňuje odhadem a musí být ověřen podle COC nebo dokumentace konkrétního kusu.

Údržba

Provozní návod požaduje před provozem kontrolu pracovních orgánů, hydraulického systému, šroubových spojů, volného chodu válce, tlaku pneumatik a mazacích míst.

Pro tabulkou vyjmenovaná mazací místa stanovuje interval 200 ha. Mezi mazací body patří regulační vřetena, krajní ložiska, ramena kol, ložiska strunového válce, náboje kol, čepy hydraulických válců a kypřiče stop.

Skladování

Po každé práci se má stroj očistit od zeminy a zkontrolovat. Po sezóně výrobce doporučuje důkladné čištění, promazání, ochranu pracovních povrchů proti korozi a opravu poškozeného laku.

Starší provozní návod při zimním skladování venku doporučuje demontovat hydraulický válec s hadicemi a uložit jej v suchém, větraném a pokud možno zastíněném prostoru.

Bezpečnost

Stroj se nesmí přepravovat s osobami na konstrukci a nesmí se pracovat pod nezajištěnými zvednutými částmi. Před servisem musí být traktor vypnutý a agregát bezpečně spuštěný nebo podepřený.

Před přepravou se boční sekce skládají hydraulicky a zajistí transportní pojistkou. Návod požaduje také správné výstražné a světelné vybavení podle předpisů platných v zemi provozu.

Katalog 2016 – starší 3 000kg revize

Katalog UNIA 2016 uvádí VIKING XL 6 H s hmotností 3 000 kg, výkonem 160–190 k a 30 radličkami. Standard již zahrnuje HITCH Ø40 mm, přední rovnací lištu, čtyři řady SL, zadní strunový válec Ø390 mm, dvojitá podporo-transportní kola 200/60-14,5 a jednoduchá boční kola.

Katalog 2018

Anglický katalog UNIA 2018 uvádí pro VIKING XL H 6 hmotnost 3 390 kg, výkon 160–190 HP a 30 radliček. Standardní výbava odpovídá pozdějšímu katalogu 2019.

Tento katalog je důležitý, protože ukazuje, že změna z 3 000 na 3 390 kg proběhla nejpozději do katalogové generace 2018.

Katalog 2019 – přesná shoda se SKU 11195

Katalog UNIA 2019 uvádí VIKING XL H 6 = 3 390 kg / 160–190 k / 30 radliček. Na stejné stránce potvrzuje HITCH Ø40 mm, přední rovnací lištu, čtyři řady radliček SL, zadní strunový válec Ø390 mm, dvojitá podporo-transportní kola 200/60-14,5 a jednoduchá boční kola 200/60-14,5.

Relevantní katalogová stránka byla vizuálně zkontrolována screenshotem. Hodnoty 3 390 kg, 160–190 PS a 30 radliček jsou přímo viditelné v technické tabulce a fotografie je označena VIKING XL H 6.

Rozdíl proti VIKING L H

VIKING L H je lehčí předseťový kultivátor s pěti řadami radliček SV a zadním válcem Ø320 mm. VIKING XL H používá čtyři řady radliček SL, má pracovní hloubku podle návodu až 16 cm a zadní válec Ø390 mm.

Tyto dvě řady proto nelze zaměňovat jen podle podobného názvu VIKING.

Rozdíl proti VIKING XL H 8

VIKING XL H 8 používá 40 radliček, hmotnost 4 430 kg a požadavek 200–230 k podle katalogu 2019. Má dvojitá boční kola a katalog uvádí transportní šířku 3,60 m.

VIKING XL H 6 má naproti tomu 30 radliček, 3 390 kg, 160–190 k a jednoduchá boční kola 200/60-14,5.

Co ověřit před koupí konkrétního stroje

U konkrétního VIKING XL H 6 je nejdůležitější ověřit výrobní štítek a hmotnost, protože dostupné oficiální dokumenty obsahují hodnoty 3 000, 3 390 i 3 480 kg. Pro SKU 11195 je podle karty POLAGRO a katalogů 2018/2019 správná hlavní hodnota 3 390 kg.

Dále doporučujeme ověřit všech 30 radliček SL, čtyři pracovní řady, zadní válec Ø390 mm nebo případnou alternativní zadní výbavu, závěs HITCH, hydraulické skládání a stav transportních a bočních kol 200/60-14,5.

Technická specifikace – konfigurace odpovídající SKU 11195

Výrobce	UNIA
Model	VIKING XL H 6
Typ stroje	polonesený hydraulicky skládaný radličkový kultivátor
Pracovní záběr	6,0 m
Hmotnost	3 390 kg
Doporučený výkon traktoru	160–190 k
Počet radliček	30 ks
Počet řad	4
Typ radliček	SL
Max. pracovní hloubka – návod	16 cm
Rozteč radliček – návod	20 cm
Standardní závěs	HITCH Ø 40 mm
Zadní válec	strunový Ø 390 mm
Podporo-transportní kola	dvojitá 200/60-14,5
Boční kola	jednoduchá 200/60-14,5
Skládání	hydraulické

Hlavní opravy a doplnění proti původní kartě

1. Generace: 3 390 kg zůstává jako hlavní hmotnost přesné katalogové revize odpovídající SKU 11195. Starších 3 000 kg a manuálových 3 480 kg jsou jasně odděleny.

2. Výkon: původní 160/190 k je normalizováno na 160–190 k.

3. Konstrukce: doplněno max. 16 cm, rozteč 20 cm, pracovní rychlost 8–12 km/h a rozměry z provozního návodu s upozorněním na jeho hmotnostní odlišnost.

4. Varianty: šestimetrová verze má jednoduchá boční kola; dvojitá boční kola a transportní šířka 3,60 m patří osmimetrovému VIKING XL H 8.
