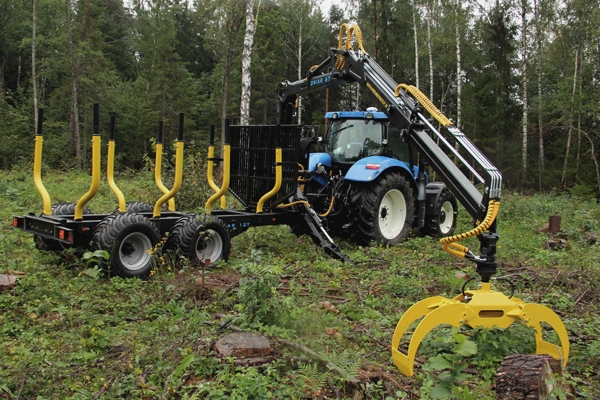

ONIAR 7400 – profesionální lesnický hydraulický jeřáb s dosahem 7,4 m

ONIAR 7400 je profesionální teleskopický lesnický hydraulický jeřáb estonského výrobce ONIAR OÜ určený pro montáž na vyvážecí vleky a intenzivní manipulaci s kulatinou. Produkt POLAGRO SKU 8358 odpovídá konkrétnímu modelu ONIAR 7400, který výrobce dokumentoval společně s delším modelem ONIAR 8600.

Oficiální provozní manuál ONIAR potvrzuje pro model 7400 maximální dosah 7,4 m, hmotnost 1 050 kg bez rotátoru a drapáku, hrubý zdvihový moment 72 kNm, čistý zdvihový moment 51 kNm, hrubý otočný moment 27 kNm, rozsah otočení 370°, doporučený průtok hydraulického čerpadla 60–80 l/min a teleskopické prodloužení 2 000 mm.

Přesná identita modelu ONIAR 7400

ONIAR 7400 je samostatný model a nesmí být zaměňován s ONIAR 67s, 6400 ani 8600. Patří do výkonnější generace profesionálních jeřábů ONIAR s hrubým zdvihovým momentem 72 kNm.

Dobová produktová karta POLAGRO jej správně označuje jako teleskopický PROFI jeřáb se čtyřmi písty na otoči. Některé původní hodnoty ale potřebují zpřesnit podle oficiálního manuálu, zejména hmotnost, která je v manuálu uvedena 1 050 kg, nikoli 1 075 kg.

Maximální dosah 7,4 m

Maximální pracovní dosah ONIAR 7400 činí 7,4 m. Tuto hodnotu potvrzuje oficiální manuál, původní karta POLAGRO i dobové prodejní materiály.

Dosah 7,4 m umožňuje pohodlně obsloužit běžný lesnický vyvážecí vlek a současně zachovává vyšší nosnost než delší model ONIAR 8600.

Hrubý zdvihový moment 72 kNm

Oficiální technická tabulka uvádí pro ONIAR 7400 hrubý zdvihový moment 72 kNm. Tento údaj charakterizuje základní výkonovou třídu jeřábu.

Stejný hrubý moment má v oficiálním manuálu také ONIAR 8600, ale delší výložník modelu 8600 snižuje jeho čistý zdvihový moment a nosnost ve velkém vyložení.

Čistý zdvihový moment 51 kNm

Pro ONIAR 7400 uvádí výrobce čistý zdvihový moment 51 kNm. To je vyšší hodnota než 45 kNm u delšího ONIAR 8600.

Čistý zdvihový moment lépe vyjadřuje skutečně využitelnou pracovní kapacitu po zohlednění vlastní hmotnosti ramen.

Nosnost 1 205 kg ve 4 m

Dobové prodejní materiály a původní karta POLAGRO shodně uvádějí nosnost 1 205 kg při vyložení 4 m.

Jde o velmi důležitý referenční bod zatěžovacího diagramu, který potvrzuje vysokou pracovní kapacitu modelu 7400 ve středním vyložení.

Nosnost 705 kg při plném dosahu

Při maximálním dosahu 7,4 m je uváděna nosnost přibližně 705 kg. Hodnota se vztahuje k dobové konfiguraci bez dodatečného vlivu hmotnosti pracovního příslušenství.

Při použití drapáku a rotátoru je nutné jejich hmotnost zohlednit v celkové zatěžovací bilanci.

Teleskopické prodloužení 2,0 m

Oficiální manuál uvádí teleskopické prodloužení 2 000 mm. To je důležitý rozdíl proti delšímu ONIAR 8600, který má teleskopické prodloužení 3 428 mm.

Kratší teleskop 7400 přispívá k vyššímu čistému zdvihovému momentu a lepší nosnosti při srovnatelných pracovních vzdálenostech.

Hrubý otočný moment 27 kNm

Oficiální manuál potvrzuje hrubý otočný moment 27 kNm. Původní POLAGRO karta uvádí hodnotu 27 bez jednotky; správnou jednotkou je kNm.

Otočný moment charakterizuje schopnost jeřábu otáčet s břemenem kolem svislé osy a je důležitý zejména při práci na svahu nebo s těžkým kmenem mimo osu vleku.

Rozsah otočení 370°

ONIAR 7400 má podle oficiálního manuálu rozsah otočení 370°. Tento rozsah umožňuje obsloužit široký prostor kolem vyvážecího vleku.

Mechanické a hydraulické dorazy nesmějí být násilně překonávány. Obsluha musí respektovat konstrukční limity otočného mechanismu.

Doporučený hydraulický průtok 60–80 l/min

Výrobce uvádí doporučený průtok hydraulického čerpadla 60 až 80 l/min. Správný průtok je důležitý pro rychlost a plynulost pracovních pohybů.

Příliš nízký průtok zpomaluje práci, zatímco příliš vysoký průtok může způsobovat přehřívání oleje a zhoršení jemného ovládání.

Hmotnost jeřábu 1 050 kg

Oficiální manuál uvádí hmotnost ONIAR 7400 bez rotátoru a drapáku 1 050 kg. Původní POLAGRO karta uváděla 1 075 kg.

V aktualizované kartě má přednost hodnota 1 050 kg z oficiálního manuálu. Rozdíl 25 kg může pocházet z jiné konfigurace nebo staršího obchodního podkladu, ale bez dalšího důkazu jej nepovažujeme za základní tovární hodnotu.

Čtyři otočné válce

Původní karta uvádí čtyři písty na otoči a masivní odlévanou otoč. Čtyřválcový otočný mechanismus je charakteristickým prvkem této generace ONIAR.

Všechny čtyři válce musí pracovat bez netěsností a s rovnoměrným odporem. Rozdílný chod může signalizovat mechanickou vůli nebo problém v hydraulice.

Masivní odlévaná otoč

Dobový popis ONIAR 7400 zdůrazňuje masivní odlévanou otoč. Její robustnost odpovídá profesionálnímu určení jeřábu a 72kNm výkonové třídě.

Otoč je jedním z nejvíce namáhaných uzlů celého jeřábu a vyžaduje pravidelné mazání a kontrolu vůlí.

Dobové typy hydraulických rozvaděčů

Původní POLAGRO karta uvádí několik variant ovládání: HC 6/8 XY, HC 4/8 XY s elektrickým on/off a komfortní plně elektrický rozvaděč Danfoss.

Konkrétní kus může být vybaven jiným rozvaděčem, proto je při servisu nutné identifikovat skutečnou konfiguraci podle štítku a hydraulického schématu.

Plně elektrické ovládání Danfoss

Plně elektrické provedení Danfoss umožňuje pohodlné ovládání jeřábu z kabiny traktoru. To zvyšuje komfort obsluhy při dlouhodobém profesionálním nasazení.

Elektrické ovládání vyžaduje dobrou kondici kabeláže, konektorů a napájecí soustavy.

Volitelné opěrné nohy

Dobová karta uvádí jako volitelnou výbavu teleskopické výsuvné nebo výklopné opěrné nohy. Podpěry zvyšují stabilitu soupravy při práci v bočním vyložení.

Konkrétní provedení podpěr závisí na typu vleku a montáži jeřábu.

Doporučené drapáky G21, G23 a G23 PROFI

Původní nabídka doporučuje pro ONIAR 7400 drapáky G21, G23 nebo G23 PROFI. U varianty G23 je uváděno maximální rozevření 1 320 mm.

Výběr drapáku musí odpovídat typu kulatiny, požadované kapacitě a zatěžovacímu diagramu jeřábu.

Hmotnost pracovního příslušenství

Hmotnost 1 050 kg nezahrnuje rotátor a drapák. Tyto komponenty zvyšují celkovou hmotnost soupravy a současně snižují využitelnou nosnost pro samotný náklad.

Při výpočtu zatížení rámu vleku je proto nutné započítat kompletní pracovní sestavu.

Historická kompatibilita s vleky ONIAR

Původní karta POLAGRO uvádí kompatibilitu s vleky 11T, 12T, 13T, 14T a 17T. Tyto vazby odpovídají dobové nabídce výrobce.

Při dodatečné montáži na konkrétní vlek je ale nutné ověřit konstrukční základnu, nosnost rámu a hydraulickou soustavu daného stroje.

Rozdíl proti ONIAR 67s

ONIAR 67s má dosah 6,7 m, hrubý moment 46 kNm a hmotnost 880 kg. ONIAR 7400 je výrazně výkonnější, těžší a má delší pracovní dosah.

Nosnost 1 205 kg ve 4 m je proti 732 kg u 67s zásadním rozdílem v pracovní kapacitě.

Rozdíl proti ONIAR 6400

Historický ONIAR 6400 má dosah 6,4 m a nižší výkonovou třídu 48/60 kNm podle hydraulické konfigurace.

Model 7400 je delší a jeho 72kNm konstrukce je určena pro náročnější profesionální provoz.

Rozdíl proti ONIAR 8600

ONIAR 8600 má maximální dosah 8,6 m, stejný hrubý zdvihový moment 72 kNm a stejný hrubý otočný moment 27 kNm.

Delší 8600 má však čistý zdvihový moment 45 kNm oproti 51 kNm u 7400 a vyšší hmotnost 1 175 kg oproti 1 050 kg. ONIAR 7400 proto nabízí vyšší čistý moment a nižší hmotnost při kratším dosahu.

Výrobce ONIAR OÜ

ONIAR OÜ je estonský výrobce zemědělské a lesnické techniky. Jeřáby ONIAR byly vyvíjeny jako součást uceleného programu vyvážecích vleků a lesnického příslušenství.

Pro historické produkty je důležité používat dobovou dokumentaci, protože současné modelové řady a specifikace se od starších strojů mohou výrazně lišit.

Montáž na vyvážecí vlek

Jeřáb musí být upevněn na konstrukčně vhodnou základnu vleku. Montáž musí přenést zatížení od 72kNm zdvihového momentu i 27kNm otočného momentu.

Po montáži je nutné zkontrolovat dotažení šroubových spojů a případné deformace rámu.

Stabilita při boční práci

Při práci mimo podélnou osu vleku vzniká klopný moment. Stabilita celé soupravy závisí na šířce vleku, poloze podpěr, hmotnosti nákladu a terénu.

Na měkkém nebo svažitém podkladu je nutné pracovat s větší rezervou.

Zatěžovací diagram má přednost

Hodnoty 1 205 kg ve 4 m a 705 kg při plném dosahu jsou důležité referenční body, ale mezi nimi se nosnost mění podle geometrie ramen.

Obsluha musí vždy respektovat zatěžovací diagram konkrétního stroje a hmotnost drapáku i rotátoru.

Kontrola před zahájením práce

• zkontrolovat upevnění jeřábu k rámu vleku,
• zkontrolovat otočný mechanismus a čtyři otočné válce,
• zkontrolovat hlavní a vnější rameno,
• zkontrolovat 2m teleskopické prodloužení,
• zkontrolovat hydraulické válce a hadice,
• zkontrolovat rozvaděč a rychlospojky,
• zkontrolovat drapák a rotátor,
• ověřit stabilitu vleku a správnou polohu podpěr.

Mazací plán ONIAR 7400

Oficiální manuál obsahuje samostatný mazací plán pro model 7400. Většina hlavních čepů a pouzder má uvedený interval 80 motohodin.

Teleskop a horní čep rotátoru mají kratší interval 10 motohodin. Teleskop má být mazán po všech stranách vhodným mazivem.

Interval 80 motohodin

Manuál uvádí interval 80 hodin například pro horní pouzdro otoče, čepy zvedacího válce, horní čep sloupu a vybrané čepy kloubového mechanismu.

Dodržování mazacího plánu snižuje opotřebení pouzder a omezuje vznik vůlí.

Interval 10 motohodin

Teleskopické části a horní čep rotátoru vyžadují podle manuálu mazání přibližně každých 10 hodin provozu.

Při práci v prašném, mokrém nebo blátivém prostředí může být vhodná kontrola ještě častější.

Kontrola hydraulických hadic

Hadice musí být bez prasklin, oděru, boulí a netěsností. Zvláštní pozornost je nutné věnovat místům, kde se hadice pohybují během skládání a vysouvání teleskopu.

Poškozenou hadici je nutné vyměnit za díl odpovídající tlakové třídě.

Kontrola teleskopu

Teleskopická část musí být rovná, čistá a bez nadměrných vůlí. Po nárazu do překážky je nutné zkontrolovat vedení i hydraulický válec.

Pravidelné mazání teleskopu je výslovným požadavkem oficiálního servisního plánu.

Kontrola otočného mechanismu

Otočný mechanismus musí pracovat plynule bez rázů, nadměrných vůlí a netěsností.

Jakýkoli neobvyklý hluk nebo trhavý pohyb je důvodem k servisní kontrole.

Kontrola čepů a pouzder

Čepy a pouzdra musí být pravidelně mazány a kontrolovány. Nadměrná vůle zvyšuje dynamické rázy do nosné konstrukce.

Včasná výměna opotřebených pouzder bývá výrazně levnější než následná oprava ramen.

Kontrola nosné konstrukce

Ramena, sloup, základna a svarové spoje musí být pravidelně kontrolovány na praskliny, deformace a známky únavy materiálu.

Po mimořádném přetížení nebo nárazu je vhodné provést odbornou kontrolu ještě před dalším provozem.

Práce při plném dosahu

Při 7,4m dosahu je nosnost přibližně 705 kg. S drapákem a rotátorem je využitelná nosnost pro samotnou kulatinu nižší.

Obsluha musí zabránit prudkému rozkývání břemene a dynamickým rázům.

Práce ve svahu

Ve svahu se snižuje stabilita celé soupravy. Je vhodné pracovat s menším vyložením a nižší hmotností nákladu.

Pokud podpěry nestojí bezpečně, je nutné vlek před zahájením práce přemístit.

Provoz v zimních podmínkách

Při nízkých teplotách je vhodné hydraulický systém nejprve zahřát plynulými pohyby s nižším zatížením.

Studený olej má vyšší viskozitu a může zvyšovat tlakové ztráty i namáhání hydraulických komponentů.

Čistota hydraulického oleje

Čistota hydraulického oleje je zásadní pro životnost rozvaděče, čerpadla a těsnění pracovních válců.

Při servisu je nutné zabránit vniknutí vody, prachu nebo kovových částic do systému.

Přepravní poloha

Před jízdou musí být jeřáb správně složený a zajištěný. Drapák a rotátor nesmějí volně kmitat.

Je nutné zkontrolovat také celkový přepravní profil soupravy a zajistit všechny pohyblivé části.

Servisní evidence

U profesionálně používaného jeřábu je vhodné vést záznamy o mazání, výměnách hadic, opravách válců, kontrole otoče a výměně pouzder.

Servisní historie usnadňuje preventivní údržbu a diagnostiku opakujících se závad.

Technická tabulka ONIAR 7400

Parametr	Ověřená hodnota
Maximální dosah	7,4 m
Hmotnost bez rotátoru a drapáku	1 050 kg
Hrubý zdvihový moment	72 kNm
Čistý zdvihový moment	51 kNm
Nosnost ve 4 m	1 205 kg
Nosnost při plném dosahu	705 kg
Hrubý otočný moment	27 kNm
Rozsah otočení	370°
Doporučený průtok	60–80 l/min
Teleskopické prodloužení	2 000 mm
Počet otočných válců	4

Generační závěr

Produkt POLAGRO SKU 8358 je správně identifikován jako ONIAR 7400. Oficiální manuál ONIAR 7400/8600 potvrzuje jeho hlavní technické parametry a umožňuje přesné oddělení od menšího 67s i delšího 8600.

Aktualizovaná karta používá ověřené hodnoty 7,4 m, 72 kNm brutto, 51 kNm netto, 27 kNm otočný moment, 370°, 60–80 l/min, teleskop 2,0 m a hmotnost 1 050 kg. Nosnosti 1 205 kg ve 4 m a 705 kg při plném dosahu jsou potvrzeny dobovými prodejními materiály.

Doporučení před objednávkou dílů nebo servisem

Před objednávkou náhradních dílů je nutné ověřit výrobní číslo, typ rozvaděče, provedení elektrického ovládání, drapák, rotátor a skutečné hydraulické zapojení.

U staršího stroje mohou být některé komponenty v průběhu let nahrazené, proto má skutečné provedení konkrétního jeřábu přednost před obecnou katalogovou konfigurací.
