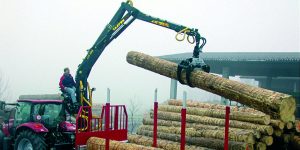

Tajfun LIV 80 Z – historický příčně skládaný hydraulický jeřáb

Tajfun LIV 80 Z je historický profesionální hydraulický jeřáb typu Z s příčným skládáním, určený především pro nakládání krátkého dřeva. Produkt POLAGRO SKU 31268 odpovídá starší generaci Tajfun LIV 80Z, která byla vyvinuta jako výkonnější pokračování kompaktní řady 60Z.

Původní karta POLAGRO správně uvádí zdvihovou třídu 80 kNm, pracovní dosah přibližně 7,3 až 8,5 m a možnost jednoduchého nebo dvojitého teleskopu. Dobový katalog Tajfun LIV tyto informace přímo potvrzuje a navíc umožňuje rozlišit konkrétní varianty LIV 80Z.73 a LIV 80Z.85.

Dobové varianty LIV 80Z.73 a LIV 80Z.85

Historický katalog ukazuje dvě hlavní délkové varianty. LIV 80Z.73 má pracovní dosah 7 300 mm, zatímco LIV 80Z.85 dosahuje přibližně 8 467 mm. Označení variant tak přímo souvisí s přibližnou délkou pracovního dosahu.

Obě varianty patří do stejné 80kNm produktové rodiny, ale delší .85 používá delší teleskopickou část a tomu odpovídá také nižší nosnost při velkém vyložení.

Zdvihová třída 80 kNm

Tajfun uváděl model 80Z jako jeřáb s kapacitou 80 kNm, vyvinutý speciálně pro manipulaci s krátkým dřevem. Tato hodnota je hlavním výkonovým označením celé modelové řady.

Údaj 80 kNm ale není jedna pevná nosnost. Skutečná hmotnost břemene, kterou lze bezpečně zvednout, se mění podle vyložení a konkrétní varianty výložníku.

LIV 80Z.73 – dosah 7,30 m

Varianta LIV 80Z.73 má podle dobového rozměrového schématu maximální dosah 7 300 mm. Jde o kratší variantu vhodnou tam, kde je prioritou kompaktnější konstrukce a vyšší nosnost v kratším pracovním rozsahu.

Dobový diagram uvádí pro tuto verzi přibližně 2 200 kg ve 3 m, 1 860 kg ve 4 m, 1 660 kg v 5 m, 1 450 kg v 6 m a 1 040 kg v 7 m.

LIV 80Z.85 – dosah přibližně 8,47 m

Delší LIV 80Z.85 má podle dobového schématu pracovní dosah přibližně 8 467 mm. To odpovídá původnímu marketingovému údaji „až 8,5 m“.

Zatěžovací diagram pro .85 uvádí přibližně 2 080 kg ve 3 m, 1 740 kg ve 4 m, 1 550 kg v 5 m, 1 350 kg v 6 m, 1 110 kg v 7 m a 880 kg v 8 m.

Rozdíl mezi .73 a .85

Krátká varianta .73 nabízí vyšší nosnost ve stejném vyložení, protože používá kratší výložník. Delší .85 poskytuje větší pracovní rádius, ale za cenu nižší nosnosti na vzdálenějším konci pracovního pole.

Volba mezi oběma verzemi tedy závisí na tom, zda je důležitější kompaktnější konstrukce a vyšší nosnost, nebo delší pracovní dosah.

Rozměry dobové konstrukce

Historický technický výkres uvádí pro základní geometrii jeřábu několik důležitých rozměrů. Ve složené a pracovní poloze se objevují hodnoty přibližně 2 303 mm, 2 350 mm a 623 mm pro hlavní montážní rozměry A, B a C.

Pro variantu .73 je v pomocném rozměrovém schématu uvedeno X 1 428 mm a Y 2 681 mm, pro .85 X 1 416 mm a Y 2 770 mm. Tyto hodnoty jsou důležité zejména při kontrole montážního prostoru na vozidle.

Kompaktní transportní poloha

Jednou z hlavních výhod LIV 80Z je příčné skládání. V přepravní poloze zabírá jeřáb minimum montážního prostoru na nákladním automobilu.

Tato vlastnost umožňuje zachovat větší část ložné plochy pro dřevo nebo jiný materiál a současně zjednodušuje přepravu.

Jednoduchý nebo dvojitý teleskop

Dobový popis Tajfun uvádí, že LIV 80Z byl vyráběn s dosahem přibližně 7,3 až 8,5 m a s jednoduchým nebo dvojitým teleskopem.

Konkrétní provedení je proto nutné ověřit podle výrobního štítku a fyzické konfigurace daného stroje. Ne všechny kusy LIV 80Z mají stejný teleskopický systém.

Určení pro krátké dřevo

Model LIV 80Z byl podle výrobce vyvinut speciálně pro manipulaci s krátkým dřevem. Jeho konstrukce kombinuje relativně vysoký zdvihový moment s kompaktní přepravní polohou.

V lesnickém provozu je vhodný pro nakládku krátké kulatiny, palivového dříví, řeziva a dalších dřevních sortimentů.

Použití pro odpadní materiály

Tajfun již v historickém katalogu uvádí, že LIV 80Z byl stále častěji využíván také pro manipulaci s odpadními materiály.

To rozšiřuje použití mimo klasické lesnictví například do recyklačních nebo komunálních provozů, vždy s vhodným pracovním nástrojem.

Ochrana hydraulických hadic

Historický katalog uvádí ochranu hadic „CB“ jako standardní výbavu mimo jiné pro LIV 60Z a LIV 80Z. Smyslem tohoto řešení je snížit riziko poškození hydraulických hadic při práci s kulatinou nebo odpadem.

U staršího stroje je vhodné pravidelně kontrolovat nejen samotnou hadici, ale i ochranné vedení a místa, kde hadice procházejí v blízkosti pohyblivých částí.

Generační rozdíl proti LIV 60Z

LIV 60Z představuje nižší výkonovou třídu kolem 60 kNm a má kratší pracovní dosah. LIV 80Z přidává vyšší výkon a varianty s dosahem až přibližně 8,5 m.

Oba modely ale patří do stejné starší generace příčně skládaných Z-jeřábů určených hlavně pro krátké dřevo.

Generační rozdíl proti LIV 120Z a vyšším modelům

Od modelů LIV 120Z výše se konstrukce Z-řady výrazně mění. Novější generace používá jiné výložníky, vyšší zdvihové momenty a jiné technické hodnoty.

Proto nejsou do LIV 80Z přenášeny parametry 120Z, 150Z, 170Z, 190Z, 230Z nebo 270Z.

Montáž na nákladní automobil

LIV 80Z je určen pro montáž na vhodný nákladní automobil nebo jiný nosič. Pomocný rám musí být navržen tak, aby bezpečně přenášel zatížení od jeřábu do podvozku.

Při montáži je nutné posoudit rozvor, zatížení náprav, tuhost hlavního rámu a polohu stabilizačních podpěr.

Montážní prostor

Dobové výkresy dokazují, že jedním z hlavních konstrukčních cílů LIV 80Z byla co nejkompaktnější montážní obálka. To je důležité u vozidel, která současně potřebují maximální prostor pro náklad.

Při náhradě starého jeřábu nebo přestavbě vozidla je vhodné porovnat skutečné rozměry konkrétního kusu s původním montážním výkresem.

Stabilizační podpěry

Při práci musí být vozidlo správně stabilizováno. Podpěry musí stát na pevném a únosném podkladu.

Na měkkém terénu je vhodné použít dostatečně velké podložky, aby se tlak rozložil na větší plochu a podpěra se nezabořila.

Zatěžovací diagram má přednost

Pro bezpečný provoz je rozhodující zatěžovací diagram konkrétní varianty. Hodnoty .73 a .85 nejsou zaměnitelné.

Obsluha musí vždy používat diagram odpovídající skutečné konfiguraci jeřábu a nesmí převzít nosnosti z jiné varianty pouze podle obchodního označení LIV 80Z.

Práce s drapákem

Jeřáb může být vybaven různými drapáky a rotátory podle typu materiálu. Hmotnost drapáku a rotátoru se započítává do celkového zatížení výložníku.

Velký nebo příliš těžký drapák může výrazně snížit využitelnou nosnost pro samotný náklad.

Práce s krátkou kulatinou

Při nakládání krátké kulatiny je výhodou rychlé skládání a dobrá ovladatelnost. Jeřáb může obsluhovat materiál z boku vozidla a ukládat jej přímo na ložnou plochu.

Nejtěžší kusy je vhodné zvedat co nejblíže k základně jeřábu a teprve následně je přesouvat do požadované polohy.

Práce s odpadním materiálem

Při manipulaci s odpadem může být zatížení méně předvídatelné než u pravidelné kulatiny. Materiál může mít nepravidelný tvar, ostré hrany nebo se může v drapáku posunout.

Obsluha musí používat vhodný pracovní nástroj a věnovat zvýšenou pozornost ochraně hadic i stabilitě břemene.

Bezpečnostní prostor

Pod zavěšeným břemenem se nesmí pohybovat osoby. Pracovní prostor musí být zajištěn proti vstupu nepovolaných osob.

Obsluha musí mít po celou dobu přehled o nákladu, rameni a okolí stroje.

Kontrola hydraulických hadic

Hadice musí být bez prasklin, oděru, boulí a netěsností. U staršího jeřábu je důležité sledovat zejména místa opakovaného ohybu a průchodu kolem čepů.

Poškozenou hadici je nutné vyměnit za komponent odpovídajícího rozměru a tlakové třídy.

Kontrola čepů a pouzder

Čepy a pouzdra jsou namáhané při každém pracovním cyklu. Nadměrná vůle snižuje přesnost manipulace a zvyšuje rázy v konstrukci.

Pravidelné mazání podle servisního plánu výrazně prodlužuje životnost těchto částí.

Kontrola teleskopu

Teleskopické části musí být čisté, rovné a bez mechanického poškození. Nečistoty a kůra mohou poškozovat kluzná vedení a těsnění.

Po nárazu do překážky nebo neobvyklém zatížení je vhodné teleskop před další prací důkladně zkontrolovat.

Kontrola otočného mechanismu

Otoč musí pracovat plynule bez rázů a nadměrných vůlí. Neobvyklý hluk, trhavý pohyb nebo únik oleje je důvodem k servisní prohlídce.

Kontrola nosné konstrukce

Ramena, základnu a svarové spoje je nutné pravidelně kontrolovat na praskliny, deformace a známky únavy materiálu.

U historického stroje je důležité věnovat pozornost případným starším opravám a neoriginálním zásahům do konstrukce.

Práce při maximálním vyložení

Při maximálním dosahu klesá nosnost a zvyšuje se klopný moment působící na vozidlo. Pohyby musí být plynulé a bez prudkého zastavování.

Rozkývaný náklad může vytvořit dynamické zatížení výrazně vyšší než odpovídá jeho statické hmotnosti.

Práce ve svahu

Ve svahu se snižuje stabilní rezerva soupravy. Je vhodné používat menší vyložení a nižší hmotnost břemene než na rovném pevném podkladu.

Pokud podpěry nestojí bezpečně, musí být vozidlo před zahájením práce přemístěno.

Provoz v zimě

Při nízkých teplotách je vhodné hydrauliku postupně zahřát. Studený olej má vyšší viskozitu a může způsobovat pomalejší reakce a vyšší tlakové ztráty.

První pracovní cykly by měly probíhat s nižším zatížením a plynulými pohyby.

Čistota hydraulického oleje

Čistota oleje má zásadní vliv na životnost rozvaděče, čerpadla a těsnění. Při servisu je nutné zabránit vniknutí prachu, vody nebo kovových částic do systému.

Přepravní poloha

Před jízdou musí být jeřáb správně složený a zajištěný. Drapák a ostatní pohyblivé části nesmějí ohrožovat okolní provoz.

Je vhodné zkontrolovat celkovou výšku, šířku a zajištění ramene před každým přesunem po komunikaci.

Servisní evidence

U historického profesionálního jeřábu je vhodné vést záznamy o výměnách hadic, čepů, pouzder, opravách válců a kontrolách nosné konstrukce.

Servisní historie výrazně usnadňuje diagnostiku a pomáhá včas odhalit opakující se problémy.

Sezónní servis

Po intenzivní sezóně je vhodné zkontrolovat hydrauliku, otoč, teleskopy, čepy, pouzdra, drapák, rotátor, stabilizační podpěry a montážní rám.

Poškozený lak je vhodné opravit a exponované části chránit proti korozi.

Kontrola před prací

• zkontrolovat montážní rám a upevnění jeřábu,
• zkontrolovat otočný mechanismus,
• zkontrolovat hlavní a vnější rameno,
• zkontrolovat teleskopické části,
• zkontrolovat hydraulické válce a hadice,
• zkontrolovat drapák a rotátor,
• zkontrolovat stabilizační podpěry,
• ověřit funkci ovládání.

Dobový zatěžovací diagram LIV 80Z.73

Vyložení	Nosnost
3 m	cca 2 200 kg
4 m	cca 1 860 kg
5 m	cca 1 660 kg
6 m	cca 1 450 kg
7 m	cca 1 040 kg

Dobový zatěžovací diagram LIV 80Z.85

Vyložení	Nosnost
3 m	cca 2 080 kg
4 m	cca 1 740 kg
5 m	cca 1 550 kg
6 m	cca 1 350 kg
7 m	cca 1 110 kg
8 m	cca 880 kg

Generační závěr

Produkt POLAGRO SKU 31268 je správně identifikován jako historický Tajfun LIV 80 Z. Dobový katalog přímo potvrzuje 80kNm třídu, příčné skládání, určení pro krátké dřevo a pracovní dosah přibližně 7,3 až 8,5 m.

Vizuální kontrola dobového technického výkresu navíc potvrzuje varianty LIV 80Z.73 a LIV 80Z.85, jejich rozměry a zatěžovací diagramy. Novější modely od LIV 120Z výše nejsou s tímto historickým produktem míchány.

Doporučení před objednávkou nebo servisem

Před objednávkou náhradních dílů je nutné ověřit, zda jde o variantu .73 nebo .85, rok výroby, výrobní číslo, typ teleskopu, rozvaděč, ovládání, drapák a rotátor.

U staršího stroje může být část komponentů po letech vyměněna nebo upravena, proto má fyzický výrobní štítek vždy přednost.
