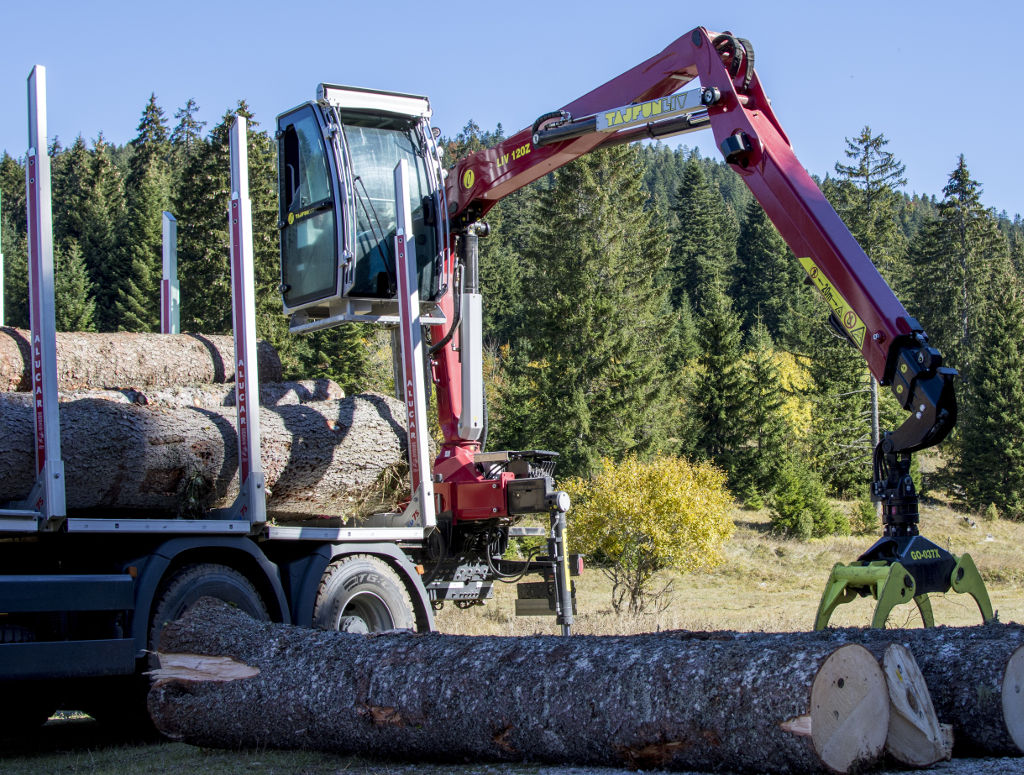

Tajfun LIV 120 Z – příčně skládaný hydraulický jeřáb pro dřevo a materiál

Tajfun LIV 120 Z je profesionální hydraulický jeřáb typu Z s příčným skládáním. Je určen především pro manipulaci s dřevem, krátkou kulatinou, řezivem a dalšími kusovými nebo sypkými materiály. Produkt POLAGRO SKU 31269 odpovídá přesnému modelu Tajfun LIV 120Z, který výrobce stále vede v aktuální nabídce.

Původní karta POLAGRO obsahuje obecný text celé řady Z, a proto je důležité oddělit parametry konkrétního modelu LIV 120Z od parametrů celé skupiny. Aktuální oficiální stránka Tajfun uvádí pro LIV 120Z maximální zdvihový moment až 107 kNm a čistý otočný moment 28 kNm. Rozsah 7,8 až 9,6 m a 108 až 276 kNm z původního textu se vztahuje na širší řadu Z, nikoli pouze na LIV 120Z.

Příčně skládaná konstrukce

Jeřáby typu Z se v přepravní poloze skládají příčně. Díky tomu zabírají na vozidle méně montážního prostoru než některé podélně skládané konstrukce.

Tento způsob skládání je výhodný zejména tam, kde je důležité zachovat co nejvíce prostoru pro náklad a současně mít jeřáb připravený k rychlému rozložení.

Konkrétní model LIV 120Z

LIV 120Z patří mezi lehčí až střední profesionální modely řady Tajfun LIV Z. Výrobce jej aktuálně uvádí s maximálním zdvihovým momentem až 107 kNm.

Čistý otočný moment činí 28 kNm, což zajišťuje dostatečnou sílu při práci v boční poloze a při manipulaci s materiálem mimo osu vozidla.

Maximální zdvihový moment až 107 kNm

Zdvihový moment je jedním z hlavních parametrů hydraulického jeřábu. Udává schopnost jeřábu zvedat břemeno ve vztahu k jeho vzdálenosti od osy otáčení.

Hodnota až 107 kNm neznamená, že jeřáb zvedne stejnou hmotnost v libovolném vyložení. S rostoucí vzdáleností od základny nosnost klesá podle konkrétního zatěžovacího diagramu.

Čistý otočný moment 28 kNm

Aktuální oficiální stránka Tajfun uvádí pro LIV 120Z čistý otočný moment 28 kNm.

Otočný moment je důležitý zejména při přesouvání těžšího břemene do strany, při nakládce z prostoru vedle vozidla nebo při práci v nerovném terénu.

Obecný rozsah řady Z není specifikací LIV 120Z

Původní POLAGRO text uvádí, že Z-jeřáby byly vyráběny s dosahem přibližně 7,8 až 9,6 m a se zdvihovým momentem 108 až 276 kNm. Tento údaj je obecný pro celou tehdejší řadu Z.

Do stejné rodiny dnes patří například LIV 120Z, 120Z3, 150Z, 170Z, 170Z3, 190Z, 230Z, 270Z a 300Z inF. Nejvyšší modely proto mají výrazně vyšší výkon než konkrétní LIV 120Z.

Rodina Tajfun LIV Z

Současná oficiální nabídka Tajfun potvrzuje, že LIV 120Z je nejmenší nebo jeden z nejmenších modelů standardní řady Z. Následují výkonnější modely 150Z, 170Z, 190Z, 230Z, 270Z a 300Z inF.

Maximální zdvihový moment celé současné Z-řady sahá až přibližně k 276 kNm, ale tento údaj nesmí být připsán modelu LIV 120Z.

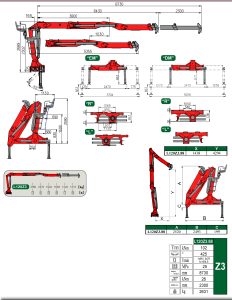

Model LIV 120Z3

Vedle standardního LIV 120Z existuje také LIV 120Z3. Jde o odlišnou variantu s maximálním zdvihovým momentem přibližně 102 kNm a čistým otočným momentem 26 kNm.

Tyto dvě varianty nelze zaměňovat. Produkt SKU 31269 je výslovně LIV 120 Z, nikoli LIV 120Z3.

Rozdíl proti LIV 120ZK

LIV 120ZK je samostatná modelová větev využívající mechanismus linkF. LIV 120Z je klasický příčně skládaný Z-jeřáb a nemá být popisován jako ZK.

To je důležité zejména při objednávce dílů, hydraulických komponentů, ramen nebo dokumentace.

Vývoj pro nakládání dřeva

Výrobce uvádí, že Z-jeřáby byly původně vyvinuty především pro nakládání lehčího dřeva. Jejich kompaktní skládání a dobré pracovní vlastnosti se osvědčily zejména při nakládce krátké kulatiny a řeziva.

V současnosti se tyto jeřáby používají také pro kusové a sypké materiály mimo klasické lesnictví.

Použití v recyklaci a materiálové manipulaci

Tajfun dnes řadí LIV Z mezi lesnické a recyklační jeřáby. Vedle dřeva mohou být podle výbavy použity také pro manipulaci s odpadem, kovovým šrotem, sypkým materiálem nebo jinými objemnými náklady.

Pro každý typ materiálu musí být použit vhodný drapák nebo jiné koncové pracovní zařízení.

Jednoduchý nebo dvojitý teleskop

Původní karta POLAGRO uvádí jednoduché nebo současně vysouvané dvojité teleskopické rameno v rámci Z-řady.

Konkrétní provedení LIV 120Z se musí vždy ověřit podle výrobního štítku a dokumentace dané verze. Nelze automaticky předpokládat, že každá 120Z má stejnou délku teleskopu.

Vnitřní hydraulické hadice

Původní text popisuje novou generaci Z-jeřábů s hydraulickými hadicemi vedenými uvnitř ramen. Toto řešení zlepšuje ochranu hadic před větvemi, kulatinou a mechanickým poškozením.

Při servisu je nutné respektovat konstrukci konkrétního ramene a používat hadice se správným tlakovým zatížením a rozměry.

Pohonný spoj mezi rameny

Původní POLAGRO text uvádí pohonný spoj na hlavním rameni, který zlepšuje průběh zdvihové síly v pracovním rozsahu.

Výsledkem je plynulejší charakteristika jeřábu při přechodu mezi nízkým a vyšším vyložením.

Stabilita při práci

Stabilita jeřábu nezávisí pouze na jeho vlastní konstrukci. Rozhodující je také typ vozidla, šířka podpěr, rozložení hmotnosti a stav podkladu.

I při manipulaci s břemenem pod hranicí zatěžovacího diagramu může být souprava nestabilní, pokud není správně podepřena.

Montáž na nákladní automobil

LIV 120Z je vhodný pro montáž na nákladní automobily nebo jiné vhodné nosiče.

Montážní rám musí být dimenzován na maximální zdvihový a otočný moment jeřábu a musí odpovídat pokynům výrobce.

Práce s krátkým dřevem

Příčně skládaná konstrukce je velmi vhodná pro krátké dřevo, kde je důležitá rychlá manipulace a kompaktní transportní poloha.

Jeřáb lze použít pro nakládku z hromad, skládání na vozidlo a vykládku na skládce nebo zpracovatelském místě.

Práce s řezivem

Původní POLAGRO karta výslovně uvádí použití pro řezivo. Při práci s řezivem je důležitá přesnost a vhodný typ drapáku, aby nedocházelo k poškozování materiálu.

Práce s kusovým materiálem

Současná prezentace Tajfun zmiňuje také kusový materiál. Jeřáb tak může být využit i mimo čistě lesnické aplikace.

Vždy je nutné dodržet maximální zatížení a použít vhodné uchopovací zařízení.

Zatěžovací diagram má přednost

Pro bezpečný provoz je rozhodující zatěžovací diagram konkrétní varianty. Maximální zdvihový moment 107 kNm je pouze souhrnný parametr.

Nosnost na konkrétním vyložení musí být vždy odečtena z dokumentace daného jeřábu.

Rozdíl mezi zdvihovým momentem a nosností

Zdvihový moment v kNm není totéž co nosnost v kilogramech. Jde o moment síly, který se mění podle vyložení.

Proto není správné převádět 107 kNm přímo na jednu pevnou hodnotu nosnosti bez znalosti geometrie ramene.

Otočný moment a boční práce

Čistý otočný moment 28 kNm pomáhá jeřábu při otáčení s břemenem.

Při práci na velkém vyložení musí obsluha současně hlídat stabilitu vozidla, protože boční moment může být velmi vysoký.

STRENX a moderní konstrukce Tajfun

Aktuální jeřáby Tajfun LIV využívají vysokopevnostní oceli STRENX. Výrobce tím snižuje vlastní hmotnost konstrukce při zachování vysoké pevnosti.

U konkrétní historické revize LIV 120Z je vždy vhodné ověřit rok výroby a přesnou materiálovou specifikaci.

Dynamic FEM výpočty

Tajfun uvádí využití dynamických FEM výpočtů při návrhu současných jeřábů. Cílem je optimalizovat konstrukci a minimalizovat kritická místa.

Tato technologie patří k současnému vývojovému procesu výrobce a potvrzuje profesionální charakter celé řady LIV.

Hydraulický systém

Konkrétní tlak a průtok LIV 120Z se mohou lišit podle varianty, rozvaděče a roku výroby. V dostupném aktuálním webovém profilu výrobce nejsou tyto hodnoty pro LIV 120Z samostatně uvedeny.

Proto je v aktualizované kartě nedoplňujeme odhadem a nebereme je z LIV 120ZK nebo jiných modelů.

Ovládání jeřábu

Podle konfigurace může být jeřáb vybaven mechanickým, hydraulickým nebo elektroproporcionálním ovládáním. Přesné provedení konkrétní 120Z musí být ověřeno podle skutečného stroje.

Drapáky Tajfun LIV

Tajfun nabízí vlastní řadu drapáků GO. Výběr konkrétního drapáku závisí na materiálu, hmotnosti a požadované šířce otevření.

Hmotnost drapáku a rotátoru musí být zahrnuta do praktického zatížení jeřábu.

Bezpečnostní zóna

Při práci nesmí být osoby pod zavěšeným břemenem ani v prostoru možného pádu materiálu.

Pracovní prostor musí být zajištěn proti vstupu nepovolaných osob.

Stabilizační podpěry

Podpěry musí stát na pevném a únosném podkladu. Na měkké půdě je nutné použít vhodné podložky.

Nesprávně podepřený vůz může ztratit stabilitu i při práci v rámci zatěžovacího diagramu.

Kontrola před prací

• zkontrolovat montážní základnu,
• zkontrolovat otočný mechanismus,
• zkontrolovat hlavní a vnější rameno,
• zkontrolovat teleskopické části,
• zkontrolovat hydraulické hadice a spoje,
• zkontrolovat drapák a rotátor,
• zkontrolovat podpěry,
• ověřit funkci ovládání a bezpečnostní prvky.

Kontrola hydraulických hadic

Hadice nesmí být popraskané, odřené nebo deformované. Poškozená hadice pod tlakem představuje významné bezpečnostní riziko.

Netěsnost je důvodem k okamžitému odstavení stroje.

Kontrola čepů a pouzder

Čepy ramen a pouzdra jsou zatíženy při každém pracovním cyklu. Nadměrná vůle zhoršuje přesnost práce a zvyšuje namáhání konstrukce.

Kontrola teleskopu

Teleskopické části je nutné udržovat čisté. Kůra, nečistoty a mechanické poškození mohou urychlovat opotřebení vedení.

Kontrola otoče

Otočný mechanismus musí pracovat plynule bez rázů a nadměrných vůlí.

Při neobvyklém hluku nebo nestejnoměrném chodu je nutné provést servisní kontrolu.

Kontrola nosné konstrukce

Nosná ramena a svarové spoje jsou vystaveny cyklickému zatížení. Je vhodné pravidelně sledovat praskliny, deformace a známky únavy materiálu.

Sezónní servis

Po intenzivní sezóně je vhodné provést kompletní kontrolu hydrauliky, otoče, ramen, teleskopů, drapáku, rotátoru a elektroinstalace.

Servisní intervaly musí odpovídat dokumentaci konkrétního roku výroby.

Porovnání LIV 120Z a LIV 120Z3

Parametr	LIV 120Z	LIV 120Z3
Max. zdvihový moment	až 107 kNm	102 kNm
Čistý otočný moment	28 kNm	26 kNm
Typ	standardní Z	Z3 varianta

Postavení LIV 120Z v současné Z-řadě

Model	Max. zdvihový moment	Otočný moment
LIV 120Z	až 107 kNm	28 kNm
LIV 150Z	až 150 kNm	28 kNm
LIV 170Z	až 164 kNm	28 kNm
LIV 190Z	až 184 kNm	28 kNm
LIV 230Z	až 211 kNm	30 kNm
LIV 270Z	až 244 kNm	33 kNm
LIV 300Z inF	až 276 kNm	33 kNm

Generační závěr

Produkt POLAGRO SKU 31269 je správně identifikován jako Tajfun LIV 120 Z. Původní text obsahuje obecný popis celé řady Z, který je věcně správný, ale nesmí být zaměňován za přesnou specifikaci modelu 120Z.

Aktuální oficiální výrobce potvrzuje pro LIV 120Z maximální zdvihový moment až 107 kNm a čistý otočný moment 28 kNm. Ostatní hodnoty celé Z-řady jsou vedeny pouze jako kontext a generační přehled.

Doporučení před objednávkou nebo servisem

Před objednávkou náhradních dílů je nutné ověřit přesný rok výroby, výrobní číslo, teleskopickou variantu, typ rozvaděče, ovládání, drapák a rotátor.

Pro bezpečný provoz je vždy rozhodující zatěžovací diagram konkrétního stroje.
