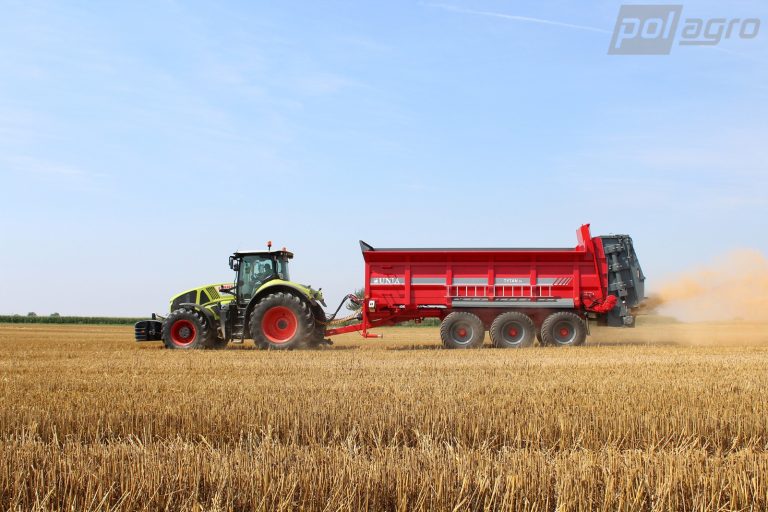

UNIA TYTAN 36 – největší třínápravové rozmetadlo řady

UNIA TYTAN 36 je velkokapacitní třínápravové rozmetadlo organických hnojiv určené pro intenzivní práci ve velkých zemědělských podnicích. Přesná generace této produktové karty odpovídá oficiálním katalogům UNIA 2019 a 2021, které se u modelu TYTAN 36 v hlavních technických parametrech velmi dobře shodují.

Model má nominální nosnost 22 000 kg a polní nosnost 24 000 kg. Objem skříně / mrvy činí 30 + 6,5 m³. K dispozici jsou tři hlavní pracovní konfigurace: svislý dvouválcový adaptér se záběrem 8–12 m, horizontální tříválcový + kotoučový adaptér se záběrem 8–24 m a drticí + kotoučový adaptér se záběrem 8–24 m. PTO pracuje při 1 000 ot./min a doporučený výkon traktoru je od 280 HP.

Současný výrobce dnes používá označení TYTAN 36 V a u aktuální generace uvádí objem skříně 28 m³. To je novější konstrukční stav a nesmí být zaměněn za historickou kartu SKU 11330, která odpovídá generaci 30 + 6,5 m³. Nový obsah proto drží dobově přesné parametry a současnou řadu používá pouze jako generační srovnání.

Hlavní přednosti TYTAN 36

• nominální nosnost 22 000 kg,
• polní nosnost 24 000 kg,
• objem skříně / mrvy 30 + 6,5 m³,
• třínápravové odpružené zavěšení typu tridem,
• první a třetí náprava samonastavovací řiditelná,
• čtyřřetězový podlahový dopravník – dvě dvojice řetězů Ø 14 mm,
• hydraulická bezestupňová regulace podlahového dopravníku,
• hydraulická zasuva skříně,
• svislý dvouválcový adaptér se záběrem 8–12 m,
• horizontální tříválcový + kotoučový adaptér se záběrem 8–24 m,
• drticí + kotoučový adaptér se záběrem 8–24 m,
• šířka adaptéru 2,25 m,
• PTO 1 000 ot./min,
• pneumatiky 600/55×26,5,
• doporučený výkon traktoru od 280 HP.

Přesná technická identita modelu

Oficiální katalog UNIA 2021 uvádí TYTAN 36 jako samostatný třínápravový model s nosností 22 000 kg nominálně a 24 000 kg v poli. Stejné hodnoty jsou uvedeny i v katalogu 2019, což potvrzuje stabilní technickou identitu této generace.

Objem skříně / mrvy je u všech tří adaptérů 30 + 6,5 m³. Nakládací výška činí 3,44 m a standardní šířka adaptéru 2,25 m. PTO má 1 000 ot./min a standardní pneumatiky 600/55×26,5.

Výkonový požadavek je u všech konfigurací od 280 HP. Toto je dobově přesná hodnota katalogové generace a je proto použita také v poli pa_power.

Třínápravový tridem s řízenou první a třetí nápravou

TYTAN 36 používá tři nápravy s odpruženým tridemovým zavěšením. První a třetí náprava jsou samonastavovací řiditelné. Střední náprava zůstává pevná a krajní nápravy při zatáčení sledují směr jízdy.

Toto řešení výrazně omezuje smýkání pneumatik na souvrati, zmenšuje odpor při zatáčení a snižuje poškozování půdy. Zároveň umožňuje rozložit vysokou hmotnost plně naloženého rozmetadla na šest kol.

U použitého stroje je vhodné kontrolovat čepy, pouzdra, uložení náprav, pružicí prvky, ložiska kol a mechanismus samonastavení první a třetí nápravy. Vůle v řízených nápravách se při vysoké hmotnosti stroje projeví výrazně.

Odpružená spodní oj

Spodní oj je odpružena podélným listovým perem. Odpružení omezuje rázy mezi traktorem a rozmetadlem při přepravě i při práci v nerovném terénu.

U takto velkého stroje je stav oje, jejího pružení a závěsu zásadní bezpečnostní parametr. Při kontrole je vhodné prověřit svary, čepy, pouzdra, listové pero a opotřebení závěsného oka nebo kulového závěsu K80.

Čtyřřetězový podlahový dopravník Ø 14 mm

Podlahový dopravník TYTAN 36 tvoří čtyři řetězy ve dvou párech. Průměr článku je Ø 14 mm. Výrobce tuto robustní konstrukci používá pro spolehlivý přesun velkého množství těžkého materiálu k rozmetacímu adaptéru.

Dopravník je poháněn hydraulicky a rychlost posuvu lze plynule měnit. Obsluha tak může nastavovat množství materiálu podle požadované dávky, pojezdové rychlosti a vlastností rozmetaného materiálu.

Při servisu je nutné kontrolovat rovnoměrné napnutí všech čtyř řetězů, stav stíracích příček, napínacích a hnacích kol a vedení. Nerovnoměrně vytahané řetězy zvyšují zatížení převodů a mohou poškodit dno skříně.

Hydraulická zasuva skříně

Hydraulická zasuva odděluje nákladovou skříň od rozmetacího adaptéru. Při startu adaptéru materiál netlačí přímo na pracovní válce a pohon se může rozběhnout plynuleji.

Zasuva také umožňuje kontrolovat přísun materiálu a rozšiřuje možnosti využití rozmetadla. U konkrétního stroje je vhodné prověřit hydraulické válce, hadice, vedení zasuvy a její těsnost.

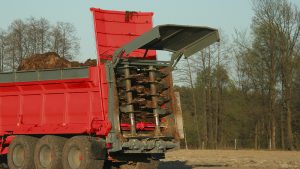

Svislý dvouválcový adaptér

Svislý dvouválcový adaptér je základní konfigurací pro chlévskou mrvu. Pracovní záběr je 8–12 m. Katalogy 2019 a 2021 uvádějí kompletní hmotnost TYTAN 36 s tímto adaptérem přibližně 11 520 kg.

Celkové rozměry této konfigurace jsou přibližně 11 × 2,75 × 3,67 m. Pro rovnoměrný rozhoz je nutné udržovat PTO 1 000 ot./min a kontrolovat stav nožů, válců, lopatek a ložisek.

Horizontální tříválcový + kotoučový adaptér

Pro TYTAN 36 je specifická horizontální tříválcová konfigurace s kotoučovým stolem. Pracovní záběr je 8–24 m. Katalog 2021 uvádí kompletní hmotnost stroje přibližně 12 320 kg.

Celková šířka se s tímto adaptérem zvětšuje přibližně na 2,91 m, zatímco délka zůstává 11 m a výška přibližně 3,67 m. Tříválcové horizontální ústrojí materiál rozrušuje a následně jej předává kotoučům pro široký rozhoz.

Tato konfigurace je vhodná pro širokou aplikaci jemnějších materiálů a pro situace, kde je požadován co největší pracovní záběr.

Drticí + kotoučový adaptér

Třetí konfigurací je drticí adaptér s kotoučovým stolem. Pracovní záběr je 8–24 m a katalogová hmotnost stroje přibližně 11 600 kg.

Celkové rozměry jsou přibližně 11 × 2,75 × 3,67 m. Drticí ústrojí je vhodné pro materiály, které je potřeba před vlastním rozhozem intenzivněji rozmělnit.

Původní karta POLAGRO uváděla pouze dvě hmotnosti 11 520 / 12 320 kg. Nová karta doplňuje také třetí oficiálně doloženou konfiguraci 11 600 kg.

Rozměry skříně

Nákladová skříň má v katalogové generaci rozměry přibližně 10 × 2,32 × 1,75 m. Nakládací výška činí 3,44 m. Velká délka a šířka stroje vyžadují dostatečně dimenzovanou manipulační techniku i prostor pro otáčení na souvrati.

Při plnění je vhodné materiál rozkládat rovnoměrně po celé délce skříně. Lokální přetížení jedné části může nepříznivě ovlivnit zatížení náprav, trakci a chování stroje při zatáčení.

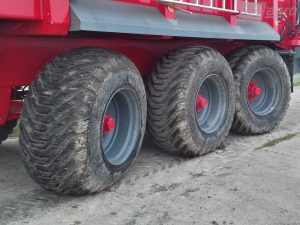

Pneumatiky 600/55×26,5

Standardní pneumatiky katalogové generace jsou 600/55×26,5. Šest velkoobjemových kol pomáhá rozložit vysokou hmotnost stroje na větší kontaktní plochu.

U použitého stroje je nutné kontrolovat nosnost, tlak, stáří pneumatik, poškození bočnic, stav disků a rovnoměrnost opotřebení jednotlivých kol. Skutečně osazený rozměr musí odpovídat homologaci konkrétního kusu.

PTO 1 000 ot./min a širokoúhlý kardan

TYTAN 36 používá PTO 1 000 ot./min. Standardní výbava katalogu 2021 zahrnuje širokoúhlý kloubový hřídel 830 Nm s nominální délkou 1 110 mm.

Širokoúhlé provedení je důležité u dlouhé třínápravové soupravy, protože umožňuje stabilnější přenos výkonu při zatáčení. Při servisu je nutné kontrolovat klouby, ochranné kryty, teleskopickou část a správnou délku kardanu.

Výkon traktoru od 280 HP

Oficiální katalogy 2019 a 2021 uvádějí pro TYTAN 36 požadavek výkonu od 280 HP. Tento údaj je bezpečně potvrzen pro přesnou generaci, proto je použit také v poli pa_power.

Výkon motoru není jediným kritériem. Traktor musí mít dostatečnou vlastní hmotnost, odpovídající závěs, hydraulický výkon a především dostatečnou brzdnou schopnost pro soupravu s polní nosností 24 t.

Dvouokruhové pneumatické brzdy

Na rozdíl od části menších modelů TYTAN měl TYTAN 36 již v katalogu 2019 standardně dvouokruhovou pneumatickou brzdovou soustavu. Stejný stav potvrzuje katalog 2021.

Dvouokruhové pneumatické brzdy jsou tedy správnou dobovou standardní výbavou a původní karta je v tomto bodě správná. Standard zahrnuje také ruční parkovací brzdu, blatníky a kompletní světelnou instalaci.

Standardní výbava generace 2019–2021

• čtyřřetězový podlahový dopravník – dvě dvojice řetězů Ø 14 mm,
• hydraulická bezestupňová regulace podlahového dopravníku,
• hydraulická zasuva skříně,
• zadní kryt adaptéru,
• spodní odpružená oj,
• mechanická podpěra oje,
• odpružený třínápravový tridem,
• první a třetí samonastavovací řiditelná náprava,
• dvouokruhová pneumatická brzdová soustava,
• ruční parkovací brzda,
• blatníky,
• osvětlení,
• širokoúhlý kloubový hřídel 830 Nm / 1 110 mm.

Volitelná výbava generace 2021

• drticí + kotoučový adaptér,
• mechanický deflektor svislého dvouválcového adaptéru,
• hydraulický deflektor svislého dvouválcového adaptéru,
• mechanický deflektor horizontálního / drticího adaptéru,
• hydraulický deflektor horizontálního / drticího adaptéru,
• objemová přístavba +6,5 m³,
• Starter Spread basic,
• Starter Spread Pro,
• počítač Superior,
• hydraulická podpěra oje,
• kulový závěs K80,
• hydraulická brzdová soustava podle konkrétního trhu a homologace.

Starter Spread, ISOBUS a precizní zemědělství

Katalog 2021 uvádí jako příplatkovou výbavu řídicí jednotky Starter Spread basic, Starter Spread Pro a počítač Superior. Současná generace TYTAN 30 / 36 V navíc nabízí kompatibilitu s ISOBUS a variabilním dávkováním VRC.

Současné elektronické systémy umožňují propojení s navigací a přesnější řízení aplikační dávky. Tyto možnosti ale nejsou automatickou součástí historického TYTAN 36 SKU 11330 a musí se vždy ověřit na konkrétním stroji.

Současný TYTAN 36 V – generační srovnání

Současný výrobce dnes označuje model jako TYTAN 36 V. Aktuální produktová stránka uvádí nominální nosnost 22 t a objem skříně 28 m³. To se liší od historické katalogové generace 30 + 6,5 m³.

Současný model stále zachovává třínápravovou konstrukci a samonastavovací první a třetí nápravu. Zachována je také kompatibilita s ISOBUS, hydraulická zasuva a robustní čtyřřetězový dopravník.

Novější údaj 28 m³ se ale nesmí přenést do historické karty SKU 11330. Tento produkt zůstává veden podle přesné generace 2019–2021.

Nastavení dávky a práce v poli

Aplikační dávku ovlivňuje rychlost podlahového dopravníku, pojezdová rychlost, hustota a vlhkost materiálu a skutečný pracovní záběr adaptéru. Hydraulický pohon umožňuje rychlost dopravníku plynule měnit.

Před větší aplikací je vhodné provést kontrolní průjezd a porovnat skutečně spotřebované množství s ošetřenou plochou. U materiálu s proměnlivou strukturou nebo vlhkostí je vhodné kalibraci během práce opakovat.

Pro dosažení správného záběru je nutné udržovat PTO 1 000 ot./min. Nižší otáčky mohou snížit dosah materiálu a zhoršit rovnoměrnost rozhozu.

Kontrola použitého TYTAN 36

• Tridem: zkontrolovat všechny tři nápravy, pružení, čepy, pouzdra a ložiska.
• Řiditelné nápravy: prověřit první a třetí nápravu, samonastavení, vůle a blokování.
• Pneumatiky: ověřit 600/55×26,5, tlak, nosnost, stáří a stav disků.
• Dopravník: zkontrolovat čtyři řetězy Ø 14 mm, příčky, napnutí a hnací kola.
• Adaptér: určit přesné provedení – svislý 2válcový, horizontální 3válcový + kotoučový nebo drticí + kotoučový.
• Kardan: prověřit širokoúhlý hřídel 830 Nm / 1 110 mm, kryty a klouby.
• Zasuva: zkontrolovat hydraulické válce, vedení a těsnost.
• Hydraulika: prověřit hadice, rychlospojky, ventily a plynulost dopravníku.
• Brzdy: ověřit dvouokruhovou pneumatickou soustavu a parkovací brzdu.
• Skříň: kontrolovat dno, bočnice, svary, deformace a korozi.
• Elektronika: u Starter Spread / ISOBUS prověřit kabeláž, terminál a snímače.
• Výrobní štítek: ověřit rok výroby a konkrétní konfiguraci adaptéru.

Údržba a mazání – servisní vodítko

Oficiální rodinný návod TYTAN 20/24/30/36 uvádí servisní režim použitelný jako vodítko pro příbuznou konstrukci. Ložiskové skříně hlavního pohonu, převody svislého adaptéru a horní ložiska pracovních válců se mají promazat před zahájením práce a následně přibližně každých 10 hodin.

Ložiska hnacího hřídele podlahového dopravníku a napínací kola se mají mazat před prací a následně nejpozději přibližně po 100 hodinách. Uložení hydraulických válců, podpěra oje, čepy oje, odpružení a brzdové mechanismy se mají mazat přibližně čtvrtletně a před delším odstavením.

Pro převodovky výrobce uvádí olej třídy GL-4. Servisní údaje je vždy vhodné ověřit podle výrobního čísla a dobového návodu konkrétního kusu.

Zazimování

Před zimním uložením je nutné stroj kompletně vyprázdnit, důkladně odstranit zbytky materiálu ze skříně, dopravníku a adaptéru, umýt jej a nechat vyschnout.

Následně je vhodné promazat servisní body, zkontrolovat řetězy, převody, hydrauliku, brzdy, pneumatiky a kardan. Poškozená místa laku je vhodné ošetřit. Ideální je skladování pod střechou nebo v jiném prostoru chráněném před povětrnostními vlivy.

Bezpečnost práce

Rozmetací adaptér pracuje při PTO 1 000 ot./min a může odhazovat materiál a cizí předměty velkou rychlostí. Během práce nesmí být za strojem ani v bočním dosahu adaptéru žádné osoby.

Jakékoli čištění nebo servis se smí provádět až po úplném zastavení stroje, vypnutí PTO, vypnutí motoru traktoru a zajištění soupravy proti pohybu. Ochranné kryty kardanu musí být kompletní.

Technická specifikace – generace 2019–2021

Hlavní opravy a zpřesnění

• Generace: karta je přiřazena k stabilní konfiguraci katalogů 2019–2021 s objemem 30 + 6,5 m³.
• Současná řada: dnešní TYTAN 36 V má výrobcem uváděný objem 28 m³. Tento údaj nebyl přenesen do historického SKU 11330.
• Adaptéry: rozlišeny tři přesné konfigurace – svislý 2válcový, horizontální 3válcový + kotoučový a drticí + kotoučový.
• Hmotnosti: 11 520 kg = svislý 2válcový; 12 320 kg = horizontální 3válcový + kotoučový; 11 600 kg = drticí + kotoučový.
• Šířka adaptéru: doplněno 2,25 m.
• Podvozek: potvrzen třínápravový tridem s první a třetí samonastavovací řiditelnou nápravou.
• Dopravník: potvrzen čtyřřetězový systém – dvě dvojice řetězů Ø 14 mm.
• Brzdy: dvouokruhové pneumatické brzdy byly standardem už v katalogu 2019 a zůstávají správně.
• PTO: potvrzeno 1 000 ot./min a širokoúhlý kardan 830 Nm / 1 110 mm.
• Výkon: od 280 HP je bezpečně potvrzen pro přesnou katalogovou generaci.
