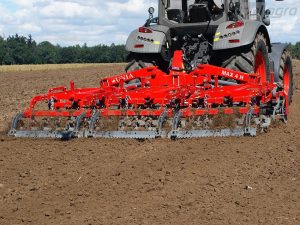

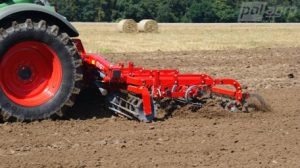

UNIA MAX H 9 – hydraulicky skládaný předseťový kultivátor 9 m

UNIA MAX H 9 je nejširší varianta radličkového kultivátoru řady MAX v této katalogové generaci. Je určený pro mělkou předseťovou přípravu půdy, kypření a finální urovnání povrchu ve velkém pracovním záběru. Přesná katalogová konfigurace odpovídající produktu POLAGRO se SKU 11137 má pracovní záběr 9,0 m, hmotnost 4 550 kg ve verzi se zadním dvojitým strunovým válcem String/String, doporučený výkon traktoru 230–300 k a 96 pružinových zubů SV.

Katalog UNIA 2019 se s kartou POLAGRO přesně shoduje v hlavních hodnotách 4 550 kg, 230–300 k a 96 zubů SV. Stejné hlavní parametry uvádí také současná produktová stránka řady MAX. Proto je novější katalogová generace hlavním technickým základem této aktualizace. Starší katalog 2016 a provozní návod 2018 uvádějí vyšší hmotnosti bez válce nebo bez výbavy a užší výkonový rozsah 240–260 k; tyto údaje jsou zachovány pouze jako generační srovnání.

Přesná identita produktu

Aktualizace zachovává source/WordPress ID 7840, SKU 11137, původní post_title Kultivátor radličkový MAX H 9 a slug kultivator-radlickovy-max-h-9. Výstup je určen výhradně k UPDATE tohoto existujícího produktu.

Živá stránka POLAGRO i zdrojový export shodně uvádějí hmotnost 4 550 kg, výkon traktoru 230/300 k, pracovní záběr 9 m a 96 radliček. Popis dále uvádí tříbodový závěs kat. III, přední strunový válec Ø390 mm, čtyři řady zubů SV, urovnávací lištu, zadní dvojitý strunový válec Ø320/280 mm, hydraulicky skládaný rám a kopírování terénu jednotlivými sekcemi.

Důležité zpřesnění předního pracovního prvku

Původní obecný text POLAGRO zmiňuje přední strunový nebo Crosskill válec. Přesná katalogová výbava UNIA 2019 však uvádí ve standardu přední strunový válec Ø390 mm a jako příplatkovou alternativu přední urovnávací lištu místo předního strunového válce.

Přední Crosskill válec se v přesné výbavové tabulce MAX H 9 nepotvrdil. Crosskill se v dokumentaci vztahuje k zadním válcovým kombinacím MAX CS a MAX CC. Nová karta proto nepřebírá obecné tvrzení o předním Crosskill válci jako potvrzenou výbavu.

Pracovní záběr 9 m

Přesný pracovní záběr činí 9,0 m. Tuto hodnotu potvrzuje POLAGRO, starší katalog 2016, provozní návod MAX / MAX T i katalog 2019.

Devítimetrový rám je rozdělen do více pracovních sekcí. Každá sekce je vybavena systémem kopírování terénu, který pomáhá udržet rovnoměrné zpracování i při velkém pracovním záběru.

Hydraulicky skládaný rám

MAX H 9 patří mezi hydraulicky skládané verze H. Katalog 2019 uvádí hydraulicky skládaný rám jako standardní výbavu.

Provozní návod upozorňuje na riziko rozdrcení a střihu v prostoru hydraulicky ovládaných částí. Při skládání a rozkládání se nesmí nikdo pohybovat v dosahu bočních sekcí a hydraulický systém musí být před servisním zásahem odtlakován.

Tříbodový závěs a závěsná osa

Původní karta POLAGRO uvádí tříbodový závěs kategorie III. Katalog 2019 pro H 4,5 až H 9 uvádí závěsnou osu Ø70-960/Ø36 mm.

Provozní návod starší revize pracuje také s osou Ø70-825/Ø36 mm a variantou Ø70-960/Ø36 mm. U konkrétního stroje je proto vhodné skutečné provedení závěsu ověřit podle výrobního štítku a roku výroby.

Přední strunový válec Ø390 mm

Katalog 2019 potvrzuje přední strunový válec Ø390 mm. Ten rozrušuje větší hrudy, předrovnává povrch a pomáhá stabilizovat vedení pracovních sekcí před vstupem zubů do půdy.

Technická tabulka provozního návodu uvádí přední strunový válec Ø400 mm. Protože hlavní hmotnost, výkon a počet zubů SKU 11137 přesně odpovídají katalogu 2019, používáme jako hlavní hodnotu Ø390 mm. Rozdíl je evidován jako dokumentační revize a u konkrétního kusu je vhodné provedení ověřit.

Čtyři řady pružinových zubů SV 45 × 10 mm

Hlavní pracovní sekce používá čtyři řady pružinových zubů SV 45 × 10 mm. Čtyřřadé uspořádání vytváří dlouhou pracovní zónu a umožňuje dobrý průchod zeminy i rovnoměrné mělké zpracování celé plochy.

Pro MAX H 9 katalog 2019 uvádí přesně 96 zubů SV. Stejný počet potvrzuje starší katalog 2016, provozní návod i karta POLAGRO.

Volitelné zuby SX a SZ

Výrobce nabízí také alternativní pracovní orgány SX a SZ. Pro MAX H 9 uvádí katalog 2019 36 zubů SX/SZ.

Stejný počet 36 ks uvádí i starší katalog 2016 a provozní návod. Jde o příplatkovou konfiguraci a není součástí standardního stroje se 96 zuby SV.

Volitelné zuby SE

Katalog 2019 uvádí pro H 9 také konfiguraci s 60 zuby SE. Zuby SE mají v katalogu profil 32 × 12 mm s dodatečnou zesilující pružinou 32 × 10 mm a husí nohou o šířce 175 mm.

U konkrétního stroje je proto před objednáním náhradních dílů nutné ověřit skutečný typ a počet pracovních orgánů.

Maximální pracovní hloubka do 8 cm

Oficiální provozní návod uvádí pro zuby SV, SX a SZ maximální pracovní hloubku do 8 cm. MAX H 9 je tedy primárně stroj pro mělkou předseťovou přípravu, rozdrobení hrud a urovnání povrchu.

Pracovní hloubka se nastavuje na jednotlivých pracovních sekcích. Po změně nastavení je vhodné provést zkušební přejezd a ověřit skutečnou hloubku na několika místech napříč devítimetrovým záběrem.

Urovnávací lišta za zubovou sekcí

Za pracovními zuby je standardně umístěna urovnávací lišta. Jejím úkolem je rozprostřít půdu po průchodu zubové sekce a připravit rovnoměrný povrch pro zadní válce.

Zadní dvojitý strunový válec Ø320/280 mm

Základní provedení označované jako MAX nebo String/String používá zadní dvojitý strunový válec Ø320/280 mm.

Právě s touto válcovou konfigurací uvádí katalog UNIA 2019 pro MAX H 9 hmotnost 4 550 kg. Tato hodnota se přesně shoduje s kartou POLAGRO a současnou produktovou specifikací řady MAX.

Verze Crosskill / String

Varianta MAX CS kombinuje zadní Crosskill válec Ø320 mm se strunovým válcem Ø280 mm. Katalog 2019 uvádí pro H 9 hmotnost 5 150 kg.

Tato hmotnost patří pouze konfiguraci CS a nemá se přenášet do základní karty SKU 11137, pokud konkrétní stroj není vybaven právě touto kombinací.

Verze Crosskill / Crosskill

Varianta MAX CC používá zadní dvojitý střídavý Crosskill Ø320/320 mm. Katalog 2019 uvádí pro H 9 hmotnost 5 300 kg.

U konfigurace Crosskill/Crosskill je součástí standardní výbavy také zadní ozubená smyková lišta.

Hmotnost 4 550 kg – přesná revize SKU 11137

Hlavní hmotnost produktu je 4 550 kg. Jde o katalogovou hmotnost devítimetrového stroje se zadním dvojitým strunovým válcem String/String v katalogové revizi 2019.

Shoda 4 550 kg / 230–300 k / 96 SV mezi POLAGRO, katalogem 2019 a současnými produktovými daty řady MAX je velmi přesná. Proto není nutné skládat hlavní specifikaci z různých generací.

Výkon traktoru 230–300 k

Pro SKU 11137 používáme doporučený výkon traktoru 230–300 k. Katalog UNIA 2019 uvádí přesně 230–300 PS a karta POLAGRO 230/300 k.

Starší katalog 2016 a provozní návod uvádějí 240–260 k. Rozšířený rozsah 230–300 k proto patří novější katalogové revizi odpovídající produktu POLAGRO.

Starší katalog 2016 – 5 500 kg bez válce

Katalog UNIA 2016 uvádí MAX 9 H s hmotností 5 500 kg bez válce, výkonem 240–260 k, 96 zuby SV a 36 zuby SX/SZ.

Jde o starší generaci a současně o jinak definovanou hmotnost bez zadního válce. Tato hodnota proto nepřepisuje hlavních 4 550 kg katalogové konfigurace 2019 se zadním válcem String/String.

Provozní návod 2018 – cca 6 200 kg bez výbavy

Oficiální provozní návod MAX / MAX T uvádí pro MAX 9.0 pracovní záběr 9 m, 96 zubů SV, 36 SX a 36 SZ, maximální pracovní hloubku do 8 cm a pracovní rychlost 7–11 km/h.

Technická tabulka návodu dále uvádí efektivní výkonnost 6,3–9,9 ha/h, výkon 240–260 k, rozměry přibližně 3100 × 9000 × 1400 mm, hmotnost přibližně 6 200 kg bez výbavy a třídu traktoru 50 kN.

Tyto údaje představují starší dokumentační revizi a jsou velmi užitečné pro provozní vlastnosti, nikoli však pro přepsání hlavní hmotnosti a výkonu katalogové generace 2019.

Pracovní rychlost 7–11 km/h

Provozní návod uvádí pracovní rychlost 7–11 km/h. Pro devítimetrový pracovní záběr z toho výrobce uvádí efektivní výkonnost 6,3–9,9 ha/h.

Skutečná plošná výkonnost závisí na pracovní hloubce, půdních podmínkách, překryvu, tvaru a délce pozemku, rychlosti a času na souvratích.

Rozměry podle provozního návodu

Návod uvádí pro MAX 9.0 přibližnou délku 3 100 mm, pracovní šířku 9 000 mm a výšku 1 400 mm.

Tyto rozměry pocházejí z dokumentační revize s hmotností cca 6 200 kg bez výbavy a výkonem 240–260 k. Přesné transportní rozměry konkrétního stroje revize 2019 je proto nutné ověřit podle COC nebo technického osvědčení.

Třída traktoru 50 kN

Provozní návod uvádí pro MAX 9.0 třídu spolupracujícího traktoru 50 kN. Jde o doplňující údaj ke katalogovému výkonovému požadavku.

Nesená nebo polonesená konfigurace

Technická tabulka provozního návodu vede MAX 9.0 jako mounted / semi-mounted, tedy podle výbavy jako nesený nebo polonesený stroj.

To odpovídá katalogu 2019, který pro H 9 nabízí samostatný transportní podvozek s koly 480/45-17 a dlouhou ojí. U konkrétního stroje proto musí být vždy ověřeno, zda jde o nesenou nebo podvozkovou konfiguraci.

Transportní podvozek 480/45-17 pro H 9

Pro MAX H 9 katalog 2019 výslovně nabízí podvozek s koly 480/45-17 a ojí délky 2100 mm. Tato možnost je specifická právě pro H 9; podvozek 340/55-16 používaný u H 4,5 a H 6 není v katalogu 2019 pro H 9 určen.

Podvozek mění způsob agregace a transportu stroje. Při koupi použitého stroje je nutné zkontrolovat stav pneumatik, nábojů, oje, hydrauliky podvozku a případné brzdové soustavy.

Kypřiče stop traktoru

Pro podvozkovou verzi H 9 lze objednat sadu kypřičů stop traktoru. Katalog 2019 tuto možnost uvádí pro H 4,5, H 6 a H 9.

Kypřiče pracují v místech utužených koly traktoru a pomáhají sjednotit zpracování půdy před hlavní zubovou sekcí.

Přední urovnávací lišta jako alternativa

Namísto předního strunového válce lze objednat přední urovnávací lištu. Tato příplatková možnost je v katalogu 2019 potvrzena také pro H 9.

Spirálový válec Ø470 mm

Katalog 2019 uvádí jako příplatkový zadní dokončovací prvek také spirálový válec Ø470 mm. Příplatek je definován vůči základní verzi se zadním dvojitým strunovým válcem.

Katalog UNIA 2019 – přesná shoda s POLAGRO

Katalog UNIA 2019 uvádí pro MAX H 9 přesně 4 550 kg SS, 5 150 kg CS, 5 300 kg CC, 230–300 k, 96 zubů SV, 36 zubů SX/SZ a 60 zubů SE.

Standardní výbava obsahuje závěsnou osu Ø70-960/Ø36 mm, přední strunový válec Ø390 mm, čtyřřadou sekci zubů SV 45×10 mm, urovnávací lištu za sekcí zubů, hydraulicky skládaný rám, bodovou regulaci pracovní hloubky a systém kopírování terénu na každé sekci.

Relevantní stránka německé verze katalogu UNIA 2019 byla při aktualizaci skutečně vizuálně zkontrolována screenshotem. Technická tabulka přímo ukazuje sloupec H 9 s hodnotami 4 550 / 5 150 / 5 300 kg, 230–300 PS, 96 SV, 36 SX/SZ a 60 SE. Na stejné stránce je přímo viditelná volba podvozku 480/45-17 s ojí 2100 mm výhradně pro H 9.

Současná produktová data řady MAX

Současná oficiální produktová stránka UNIA pro řadu MAX uvádí pro H 9 stejné hlavní hodnoty: 4 550 kg String/String, 5 150 kg Crosskill/String, 5 300 kg Crosskill/Crosskill, 230–300 k, 96 SV, 36 SX/SZ a 60 SE.

Tím je potvrzeno, že specifikace použitá pro SKU 11137 není pouze krátkodobým katalogovým stavem z roku 2019, ale dlouhodobě používanou technickou konfigurací řady MAX H 9.

Hydraulika

Hydraulický systém obsluhuje skládání pracovního rámu. U polonesené konfigurace navíc souvisí s funkcí transportního podvozku.

Provozní návod požaduje připojovat hydraulické hadice pouze při odtlakovaném systému a pravidelně je kontrolovat. Přesný počet hydraulických okruhů se může lišit podle konfigurace a nebyl v použitých zdrojích bezpečně potvrzen jako jedna univerzální hodnota.

Transport

Devítimetrový MAX H 9 se pro transport hydraulicky skládá. Návod upozorňuje, že u strojů překračujících povolenou šířku 3,0 m je třeba respektovat pravidla a případná povolení platná v zemi provozu.

Přesná homologovaná transportní šířka konkrétního provedení H 9 nebyla v použitých podkladech bezpečně potvrzena jako jedna univerzální hodnota. Ověřit podle COC konkrétního stroje.

Brzdy

U základní nesené konfigurace nebyla samostatná brzdová soustava potvrzena. Provozní návod obsahuje kapitolu o seřízení brzd u varianty s podvozkem a brzdami.

U poloneseného H 9 s transportním podvozkem je proto nutné přesné provedení brzd ověřit podle konkrétního stroje, výrobního štítku a COC.

Údržba

Před prací je nutné kontrolovat pracovní zuby a jejich upevnění, válce, ložiska, hydraulické hadice, klouby skládaného rámu, závěsnou osu a šroubové spoje.

Po práci výrobce doporučuje stroj očistit od zeminy, zkontrolovat opotřebení a uvolněné spoje. Po sezoně se má kultivátor důkladně vyčistit, promazat předepsaná místa, ochránit kovové plochy proti korozi a opravit poškozený lak.

Bezpečnost

Při hydraulickém skládání nesmí nikdo stát v prostoru bočních sekcí. Před servisním zásahem musí být hydraulický systém odtlakován a stroj bezpečně spuštěn nebo mechanicky podepřen.

U podvozkové verze je nutné navíc kontrolovat pneumatiky 480/45-17, oj, závěs, světelnou a výstražnou výbavu, hydrauliku podvozku a případnou brzdovou soustavu.

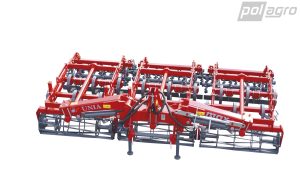

Rozdíl proti MAX H 7,5

MAX H 7,5 má pracovní záběr 7,5 m, 80 zubů SV, hmotnost 4 000 kg ve verzi SS a výkon 190–260 k. MAX H 9 zvyšuje záběr na 9 m, používá 96 zubů SV, váží 4 550 kg ve verzi SS a vyžaduje 230–300 k.

Zásadním konstrukčním rozdílem je také možnost transportního podvozku 480/45-17 s ojí 2100 mm, který je v katalogu 2019 určen právě pro H 9.

Co ověřit před koupí konkrétního stroje

Nejdůležitější je výrobní štítek a rok výroby. Starší dokumentace H 9 pracuje s hodnotami 5 500 kg bez válce nebo cca 6 200 kg bez výbavy a výkonem 240–260 k, zatímco revize odpovídající SKU 11137 má 4 550 kg se zadním válcem SS a výkon 230–300 k.

Dále doporučujeme ověřit všech 96 zubů SV, jejich typ, přední strunový válec nebo urovnávací lištu, zadní válcovou konfiguraci SS/CS/CC, stav hydraulického skládání a případný podvozek 480/45-17.

Technická specifikace – konfigurace odpovídající SKU 11137

Výrobce	UNIA
Model	MAX H 9
Typ stroje	hydraulicky skládaný předseťový radličkový kultivátor
Pracovní záběr	9,0 m
Hmotnost – SS	4 550 kg
Hmotnost – CS	5 150 kg
Hmotnost – CC	5 300 kg
Doporučený výkon traktoru	230–300 k
Počet zubů SV	96 ks
Počet řad	4
Max. pracovní hloubka – návod	do 8 cm
Pracovní rychlost – návod	7–11 km/h
Efektivní výkonnost – návod	6,3–9,9 ha/h
Přední válec	strunový Ø390 mm – katalog 2019
Zadní válec SS	dvojitý strunový Ø320/280 mm
Rám	hydraulicky skládaný
Volitelný podvozek	480/45-17 + oj 2100 mm

Hlavní opravy a doplnění proti původní kartě

1. Výkon: původní zápis 230/300 k je normalizován na 230–300 k.

2. Hmotnost: 4 550 kg je potvrzeno pro verzi String/String; doplněny přesné hodnoty 5 150 kg CS a 5 300 kg CC.

3. Přední Crosskill: přesný katalog 2019 jej nepotvrzuje. Standardem je přední strunový válec Ø390 mm, případně přední urovnávací lišta; Crosskill se týká zadních válcových kombinací.

4. Transport: doplněn specifický podvozek H 9 s koly 480/45-17 a ojí 2100 mm a možnost kypřičů stop pro podvozkovou konfiguraci.

5. Generace: starší údaje 5 500 kg bez válce / 240–260 k a manuálových cca 6 200 kg bez výbavy / 240–260 k jsou odděleny od hlavní revize 2019.
