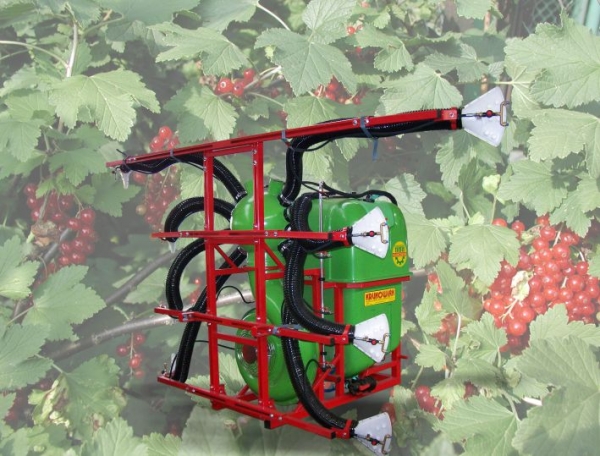

Nesený postřikovač KRUKOWIAK OCTOPUS SAD/P – 600 l pro rybíz, maliny a keřové kultury

KRUKOWIAK OCTOPUS SAD/P je specializovaný nesený ventilátorový postřikovač určený především pro rybíz, maliny a další keřové kultury, kde je potřeba dostat postřikovou kapalinu přesně do porostu pomocí řízeného proudu vzduchu. Současný výrobce nabízí nesenou variantu SAD/P s hlavní nádrží 600 l, radiálním ventilátorem Ø470 mm, maximálním vzduchovým výkonem přibližně 16 000 m³/h a současným oficiálním dosahem přibližně 7,0 × 2,5 m.

Produkt SKU 29515 je existující karta „Postřikovač nesený Krukowiak Octopus P“. Nový obsah zachovává jeho identitu, ale používá přesnější současné označení OCTOPUS 600/SAD/P. Důsledně odděluje dnešní parametry od starších katalogových údajů, které u stejné konstrukční rodiny uváděly například dosah 8 × 2,5 m, čerpadlo 96 l/min a požadavek přibližně 62 HP.

Určení OCTOPUS SAD/P

Výrobce uvádí SAD/P jako verzi určenou pro rybíz, maliny a obecně keřové plodiny. Na rozdíl od klasického sadového postřikovače s jedním kruhovým nebo sloupcovým ventilátorem používá OCTOPUS soustavu vzduchových hadic zakončených samostatnými difuzory.

Takové řešení umožňuje směrovat proud vzduchu a postřikovou kapalinu do konkrétní části řádku nebo keře a přizpůsobit rozteč i výšku vývodů skutečnému porostu.

Nesené provedení 600 l

Současný KRUKOWIAK jasně rozlišuje nesené a tažené varianty OCTOPUS. Pro SAD/P platí:

• nesené provedení: 600 l,
• tažené provedení: 800 / 1 000 / 1 500 / 2 000 l.

SKU 29515 je výhradně nesená 600l karta a nesmí se při importu smíchat s taženým OCTOPUS P SKU 29516.

Polyetylenová nádrž 3 v 1

Současný OCTOPUS používá polyetylenovou nádrž typu 3 v 1. V jednom konstrukčním celku jsou odděleny:

• hlavní nádrž na pracovní kapalinu,
• nádrž na čistou vodu pro proplach kapalinového systému,
• nádrž na vodu pro mytí rukou.

Polyetylen nekoroduje a hladký vnitřní povrch usnadňuje čištění po práci.

Rozmíchávač v plnicím sítu

Současný výrobce uvádí ve standardu rozmíchávač přípravku v plnicím sítu. Pomáhá bezpečněji zapracovat přípravek do pracovní kapaliny během plnění hlavní nádrže.

Pozinkovaný rám pro SAD/P

Aktuální oficiální stránka KRUKOWIAK výslovně rozlišuje konstrukci rámu podle varianty. SAD/P používá pozinkovaný rám, zatímco SAD/T je popisován jako práškově lakovaný.

To je důležité generační zpřesnění proti původní kartě, která současně zmiňovala pozinkovaný rám i práškový nástřik. Pro dnešní SAD/P má prioritu současný údaj výrobce – pozinkovaný rám.

Radiální ventilátor Ø470 mm

OCTOPUS používá radiální ventilátor o průměru 470 mm. Ventilátor vytváří proud vzduchu, který je následně rozdělován šnekovou / spirální vzduchovou komorou do jednotlivých hadic vedoucích k difuzorům.

Starší dealerské materiály se někdy zmiňovaly o Ø480 mm, ale současná oficiální tabulka KRUKOWIAK uvádí Ø470 mm. Tato hodnota má proto v nové kartě prioritu.

Vzduchový výkon 16 000 m³/h

Maximální vzduchový výkon současného OCTOPUS SAD/P je přibližně 16 000 m³/h. Tento údaj je dlouhodobě stabilní a shoduje se mezi současnou oficiální stránkou, dealerskými podklady i starším katalogem.

10 difuzorů

Standardní nesená varianta SAD/P používá 10 vzduchových difuzorů. Vzduch je z ventilátoru rozváděn deseti hadicemi / potrubími zakončenými difuzory.

Difuzory jsou rozloženy na nosné konstrukci tak, aby bylo možné proud vzduchu rozdělit po celé požadované výšce a šířce porostu.

Dvě trysky TR03 u každého difuzoru

Současný výrobce uvádí u každého difuzoru dvě trysky TR03. Standardní konfigurace tak představuje celkem až 20 pozic rozprašovačů TR03 kolem deseti vzduchových difuzorů.

Dvourozprašovačové uspořádání umožňuje směrovat pracovní kapalinu do proudu vzduchu a zajistit rovnoměrnější pokrytí porostu.

Nastavitelná výška difuzorů

Jednou z hlavních předností OCTOPUS je možnost měnit výšku jednotlivých difuzorů. Obsluha může konfiguraci přizpůsobit aktuální výšce keřů a fázi vegetace.

Nastavitelná šířka rozteče

U SAD/P lze nastavovat také šířku rozložení difuzorů. To umožňuje reagovat na rozdílnou šířku řádků, vedení porostu a způsob výsadby.

Přesné nastavení snižuje zbytečné ztráty mimo cílovou vegetaci a pomáhá omezit úlet.

Současný dosah 7 × 2,5 m

Aktuální oficiální tabulka KRUKOWIAK uvádí pro OCTOPUS 600/SAD/P maximální dosah přibližně 7,0 × 2,5 m.

Starší katalogový materiál z roku 2016 a část dealerských zdrojů uvádějí pro nesenou 600l verzi 8,0 × 2,5 m. Nová karta používá jako hlavní současný údaj 7 × 2,5 m a starší 8 × 2,5 m ponechává pouze jako generační poznámku.

Dvourychlostní převodovka

Ventilátorová jednotka používá dvourychlostní mechanickou převodovku. Obsluha tak může přizpůsobit intenzitu vzduchu aktuálnímu porostu.

U menších nebo řidších keřů nemusí být maximální průtok vzduchu optimální. Cílem je dostat kapky do vegetace, nikoli je profukovat mimo cílový prostor.

Ruční dvousekční ventil

Varianta SAD/P má ve standardu ruční dvousekční ventil. Dvě sekce umožňují základní rozdělení aplikačního systému a samostatné ovládání stran / částí nástavby podle konkrétní konfigurace.

Pohon WOM / PTO

Ventilátor i kapalinové čerpadlo jsou poháněny od WOM/PTO traktoru prostřednictvím kloubového hřídele.

Současná produktová stránka nepublikuje přesné pracovní otáčky pro nesený OCTOPUS P samostatně. Generačně blízká technika KRUKOWIAK používá běžně 540 ot/min, ale přesný údaj musí být potvrzen návodem nebo štítkem konkrétního stroje.

Čerpadlo COMET APS96 – současné dealerské potvrzení

Současné dealerské technické tabulky pro 600l OCTOPUS uvádějí membránové čerpadlo COMET APS96 s průtokem přibližně 88 l/min.

Starší katalogový materiál KRUKOWIAK z roku 2016 uváděl pro 600l SAD/P průtok 96 l/min. Rozdíl může souviset s generací čerpadla nebo metodikou uvádění hodnot. Proto se v nové kartě současný přesný průtok neprezentuje jako bezpodmínečný tovární údaj z hlavního webu a je doporučeno ověřit štítek konkrétního stroje.

Požadavek výkonu traktoru – rozpor generací

Současný hlavní web KRUKOWIAK minimální výkon traktoru pro OCTOPUS 600/SAD/P neuvádí. Novější dealerské tabulky pracují přibližně s rozsahem 35–55 HP, zatímco starší katalog KRUKOWIAK uváděl přibližně 62 HP.

Proto pole `pa_power` zůstává prázdné. U neseného stroje je navíc stejně důležitá nosnost tříbodového závěsu a zachování dostatečného zatížení přední nápravy traktoru.

Nesený tříbodový závěs

OCTOPUS 600/SAD/P je nesený stroj připojovaný do zadního tříbodového závěsu traktoru. Před použitím je nutné ověřit nosnost závěsu, stav čepů a stabilitu traktoru s plnou 600l nádrží.

V případě potřeby je nutné použít odpovídající přední závaží.

Odnímatelná transportní kola

Výrobce nabízí pro nesené SAD/P odnímatelná transportní kola. Slouží pro snadnější manipulaci se strojem po odpojení od traktoru.

Nejde o kola určená pro tažení stroje po komunikaci.

LED silniční osvětlení pro nesené provedení

Jako doplněk lze pro nesené SAD/P objednat LED silniční osvětlení. To může být důležité v případech, kdy nesený stroj zakrývá zadní světla traktoru.

Vnější mytí

Volitelně lze doplnit systém vnějšího mytí postřikovače. U nástavby s velkým počtem hadic, difuzorů a rozprašovačů je pravidelné očištění důležité pro bezpečnost i dlouhou životnost.

Oplach hlavní nádrže

Výrobce nabízí oplach hlavní nádrže také pro nesené provedení. Zásoba čisté vody je již součástí nádrže 3 v 1; oplachová tryska usnadňuje mytí vnitřního povrchu nádrže.

Elektrické řízení 2 nebo 4 sekcí

SAD/P lze doplnit elektrickým řízením tlaku a sekcí ve variantě 2 nebo 4 sekce. Ovládání z kabiny snižuje nutnost manipulace s ventily na stroji.

Easy 180

Výrobce nabízí řídicí počítač Easy 180 pro 2 nebo 4 sekce. Přesná kompatibilita závisí na objednané kapalinové soustavě.

ISOBUS a Touch 800

Mezi pokročilejší doplňky patří ISOBUS ve dvou- nebo čtyřsekční variantě a terminál Touch 800, který může být dodán s GPS nebo bez GPS.

Tyto prvky nejsou standardem základního OCTOPUS 600/SAD/P a musí být potvrzeny podle konkrétní objednávky.

Rozdíl SAD/P proti SAD/T

Vlastnost	SAD/P	SAD/T
Hlavní určení	Rybíz, maliny, keře	Jahody a řádkové kultury
Standardní rám	Pozinkovaný	Práškově lakovaný
Difuzory	10, výška i šířka nastavitelné	10, nastavovaná rozteč na nosníku
Trysky	2× TR03 u difuzoru	2× TR03 u difuzoru
Ventilátor	Ø470 mm	Ø470 mm
Vzduchový výkon	16 000 m³/h	16 000 m³/h
Standardní ventil	Ruční 2sekční	Ruční 5sekční

Rozdíl nesené a tažené SAD/P

Vlastnost	Nesená SAD/P	Tažená SAD/P
Objem	600 l	800 / 1000 / 1500 / 2000 l
Ventilátor	Ø470 mm	Ø470 mm
Vzduchový výkon	16 000 m³/h	16 000 m³/h
Současný dosah	7 × 2,5 m	7 × 2,5 m
Kola	Volitelná manipulační	Silniční kola podle varianty
Závěs	Tříbodový	Spodní tažný závěs

Historický katalog 2016 – přesná generační data

Přesný katalogový PDF KRUKOWIAK z roku 2016 uvádí pro 600l OCTOPUS SAD/P:

• objem 600 l,
• požadavek přibližně 62 HP,
• čerpadlový průtok 96 l/min,
• ventilátor Ø470 mm,
• vzduchový výkon 16 000 m³/h,
• dosah 8 × 2,5 m.

Tyto hodnoty jsou historicky cenné, ale současná webová tabulka KRUKOWIAK dnes uvádí pro 600/SAD/P dosah 7 × 2,5 m a výkon traktoru ani průtok čerpadla na hlavní stránce nezveřejňuje.

Současné dealerské parametry

Novější dealerské tabulky pro 600l OCTOPUS uvádějí například COMET APS96, průtok přibližně 88 l/min a požadavek přibližně 35–55 HP. Tyto údaje jsou vhodné jako orientační současné vodítko, ale v hierarchii zdrojů mají nižší prioritu než oficiální produktová stránka výrobce.

Aktuální PDF / návod

Oficiální download centrum KRUKOWIAK v září 2026 neuvádí samostatný aktuální návod nebo PDF pro OCTOPUS SAD/P. Proto `pa_pdf_url` zůstává prázdné a k produktu není připojen starší katalog jako by šlo o aktuální návod.

Pro generační kontrolu byl použit přesný katalogový PDF KRUKOWIAK z roku 2016, který obsahuje technickou tabulku OCTOPUS SAD/P na straně 8 PDF. Dokument byl textově analyzován. Povinný screenshot relevantní strany byl vyzkoušen, ale nástroj skončil chybou Cache miss.

Kontrola použitého OCTOPUS 600/SAD/P

• Nádrž: praskliny, deformace a opravy polyetylenu.
• Pozinkovaný rám: koroze v poškozených místech, svary a deformace.
• Radiální ventilátor: Ø470, ložiska, hlučnost, vibrace a stav oběžného kola.
• Vzduchová spirála: těsnost a praskliny.
• Hadice k difuzorům: praskliny, zlomy, netěsnosti a správné uchycení.
• Difuzory: všech 10 kusů, mechanické poškození a možnost nastavení.
• Trysky: 2× TR03 u každého difuzoru, opotřebení a rovnoměrnost.
• Převodovka: oba rychlostní stupně, hlučnost a únik oleje.
• Čerpadlo: přesný typ, membrány, olej, těsnost a pulsace.
• Kardan: ochranný kryt, kříže, teleskopický posuv a správná délka.
• Ruční ventil: funkce obou sekcí.
• Filtry: čistota všech vložek v kapalinovém systému.
• Tříbodový závěs: čepy, pouzdra a deformace.
• Elektronika: pokud je instalována, ověřit panel, kabeláž, sekce a případný terminál.

Kalibrace pro keřové kultury

Kalibrace OCTOPUS musí zohlednit pracovní tlak, skutečný průtok všech aktivních trysek, rychlost traktoru, vzdálenost řádků, výšku keřů a nastavenou polohu jednotlivých difuzorů.

Zásadní je, aby difuzory směrovaly proud do porostu a zbytečně nestříkaly nad nebo pod cílovou vegetaci.

Nastavení výšky a šířky

Před vstupem do porostu je vhodné nastavit nosnou konstrukci podle skutečné výšky keřů a rozteče řádků. Nastavení je třeba provádět na odstaveném a bezpečně zajištěném stroji.

Čištění

Po aplikaci je nutné propláchnout hlavní nádrž, čerpadlo, ventily, filtry, hadice a všechny rozprašovače. Zvláštní pozornost je třeba věnovat vzduchovým hadicím a difuzorům, na kterých se může usazovat postřiková mlha.

Zazimování

Před mrazy musí být odstraněna voda z čerpadla, filtrů, ventilů a hadic. Kardan a převodovku je nutné zkontrolovat a promazat. Nástavba má být skladována čistá a suchá.

Bezpečnost

Při běžícím ventilátoru se nikdo nesmí přibližovat k sání ani k difuzorům. Před servisem musí být vypnut motor traktoru, odpojen WOM a všechny pohyblivé části zcela zastaveny.

Při připojování neseného stroje nesmí být osoba mezi traktorem a postřikovačem bez bezpečného zajištění soupravy.

Technická specifikace OCTOPUS 600/SAD/P

Parametr	Hodnota
Výrobce	KRUKOWIAK
Řada	OCTOPUS SAD/P
Typ	Nesený ventilátorový postřikovač pro keřové kultury
Objem	600 l
Nádrž	Polyetylenová 3 v 1
Rám	Pozinkovaný
Ventilátor	Radiální Ø470 mm
Vzduchový výkon	16 000 m³/h
Současný oficiální dosah	7,0 × 2,5 m
Difuzory	10
Trysky	2× TR03 u každého difuzoru
Převodovka	Dvourychlostní
Standardní ventil	Ruční dvousekční

Hlavní opravy a zpřesnění

• Současný model: nesený OCTOPUS P = 600/SAD/P.
• Určení: rybíz, maliny a další keře.
• Ventilátor: současně Ø470 mm; starší dealerské texty někdy uváděly Ø480.
• Vzduchový výkon: 16 000 m³/h.
• Difuzory: 10 kusů, výška i šířka nastavitelné.
• Trysky: dvě TR03 u každého difuzoru, tedy standardně až 20 rozprašovacích pozic.
• Dosah: současný výrobce 7 × 2,5 m; historický katalog 2016 uváděl 8 × 2,5 m.
• Rám: současně pozinkovaný standard pro SAD/P.
• Čerpadlo: současní dealeři uvádějí COMET APS96 / cca 88 l/min, historický katalog 96 l/min; hlavní výrobce dnes průtok nepublikuje.
• pa_power: prázdné – současný dealer cca 35–55 HP, historický katalog 62 HP, aktuální výrobce jeden údaj neuvádí.
• PDF: aktuální samostatný OCTOPUS SAD/P dokument není v oficiálním download centru; historický katalog 2016 byl textově ověřen a screenshot strany s OCTOPUS skončil Cache miss.
