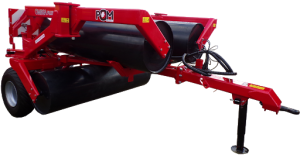

Tažené hydraulicky skládané luční válce KRUKOWIAK OMEGA PLUS 5,3 H – trubkový válec 610/13 mm

OMEGA PLUS 5,3 H je tažený hydraulicky skládaný půdní a luční válec určený především k utužení, rovnání a rekultivaci travních ploch, luk a pastvin. Konkrétní historická varianta této produktové karty používá jako pracovní prvek silnostěnnou ocelovou trubku Ø 610 mm se stěnou 13 mm, kterou je možné plnit vodou a tím zvýšit přítlak na povrch.

Pro přesnou identifikaci je důležité nemíchat tuto kartu s jinými variantami stejné rodiny OMEGA PLUS H. Současná nabídka KRUKOWIAK zahrnuje vedle trubkového provedení také válce Cambridge a Crosskill. Přesná kombinace parametrů původního SKU 20820 – pracovní záběr 5,3 m, hmotnost 2 720 kg bez vody a minimální výkon traktoru 90 k – odpovídá podle historických i současných výrobních podkladů právě provedení s trubkou 610/13 mm.

Přesná identita a původ stroje

Modelová řada OMEGA PLUS byla historicky vyráběna společností POM Brodnica. Firma KRUKOWIAK uvádí ve své oficiální historii, že POM Brodnica převzala v roce 2016 a tím rozšířila nabídku o stroje pro zpracování půdy. OMEGA PLUS H dnes pokračuje v oficiálním portfoliu KRUKOWIAK a současná technická tabulka stále uvádí pro model 5,3 H trubkovou variantu 610/13 mm s hmotností 2 720 kg a minimálním požadavkem 90 HP.

Proto je nová karta vedena pod existujícím brandem Krukowiak, přičemž historický původ POM Brodnica je v technickém popisu výslovně zachován. Nevytváří se nový brand POM.

Hlavní oprava původní produktové karty

Původní karta obsahovala generačně a variantně smíšený popis. V úvodních vlastnostech zmiňovala prstencový Cambridge válec Ø530 mm, zatímco v technické specifikaci uváděla trubku 610/13 mm, hmotnost 2 720 kg a výkon 90 k. Tyto hodnoty nejsou parametry Cambridge Ø530, ale přesně odpovídají trubkovému OMEGA PLUS 5,3 H.

Nový obsah proto jako hlavní konfiguraci používá výhradně trubkový válec 610/13 mm. Cambridge a Crosskill jsou uvedeny pouze jako generační a rodinné srovnání, nikoli jako vybavení konkrétního SKU.

Určení a použití

Výrobce popisuje OMEGA PLUS jako půdní a luční válce pro drcení hrud, utužování a vyrovnávání povrchu pole a zejména pro kultivaci a údržbu luk, pastvin a dalších travních porostů. Trubková verze je určena především tam, kde je požadováno plošné zaválení, rovnání a možnost výrazně měnit přítlak doplněním vody do pracovních trubek.

• zaválení a srovnání luk a pastvin po zimě nebo po poškození povrchu,
• přitlačení travního drnu a vyrovnání drobných nerovností,
• rekultivace a údržba trvalých travních porostů,
• utužení a vyrovnání povrchu pole,
• práce v podmínkách s větším výskytem kamenů, kde výrobce zdůrazňuje odolnost trubkové konstrukce,
• zvýšení přítlaku naplněním pracovních trubek vodou.

Konstrukce OMEGA PLUS 5,3 H

Stroj je výrobcem označován jako tažený / připojený. Je tvořen centrálním rámem, dvěma výkyvnými bočními pracovními sekcemi, transportními koly a ojí pro připojení k traktoru. Výkyvná boční pole se přizpůsobují nerovnostem terénu a pomáhají rozdělit tlak po celé pracovní šířce.

Pracovní šířka modelu je 5,3 m. Trubkové provedení používá ocelovou trubku Ø610/13 mm. Oficiální POM Brodnica uvádí, že uvnitř trubek jsou výztuhy a přepážky a že trubky lze naplnit vodou. Tím se zvyšuje hmotnost pracovních sekcí a tedy i jejich utužovací účinek. Přesný objem vody ani přesná celková hmotnost stroje po naplnění nebyly v použitých přesných zdrojích bezpečně potvrzeny, proto je zde neuvádíme.

Výkyvné boční sekce

Jednou z hlavních vlastností OMEGA PLUS jsou výkyvná boční pole. Jejich účelem je kopírovat nerovnosti terénu lépe než tuhý jednodílný válec. Díky tomu se přítlak rozkládá rovnoměrněji po pracovní šířce a stroj lépe pracuje na zvlněných loukách a pozemcích.

Hydraulické skládání

OMEGA PLUS 5,3 H používá hydraulické rozkládání a skládání. Historický katalog POM označuje trubkovou řadu jako taženou konstrukci se třemi hydraulickými válci celkem a zároveň výslovně uvádí dva hydraulické válce rámu určené ke skládání. Původní karta POLAGRO rovněž popisuje hydraulické skládání dvěma válci. Účel třetího válce není v použitých přesných podkladech dostatečně popsán, proto jej dále nespecifikujeme.

Výrobce zdůrazňuje systém skládání pro přepravu bez nutnosti složitého přemisťování pracovních sekcí. Před každým skládáním je nutné mít volný prostor okolo stroje, zkontrolovat hydraulická připojení a zabránit vstupu osob do pracovního prostoru sklápěných rámů.

Připojení k traktoru

Oficiální POM podklady uvádějí transportní oj pro spodní závěs traktoru. Původní POLAGRO karta navíc uváděla spodní otočný závěs 50 mm. Přesný průměr závěsného oka však nebyl v použitých oficiálních podkladech pro tuto historickou trubkovou variantu bezpečně potvrzen, proto je údaj 50 mm nutné u konkrétního stroje ověřit podle skutečného závěsu nebo výrobního štítku.

V nabídce se objevuje také otočný závěs pro připojení k zadnímu tříbodovému závěsu traktoru jako volitelná konfigurace. Před agregací je vždy nutné ověřit kompatibilitu oka, čepu, výšku závěsu a přípustné svislé zatížení konkrétního traktoru.

Transportní podvozek a pneumatiky

Pro modely OMEGA PLUS 4,6 H, 5,3 H a 6,2 H uvádějí historické i současné materiály kola 400/60-15,5. Stroj je během přepravy nesen vlastními koly a připojen k traktoru ojí. Přesné transportní rozměry modelu 5,3 H nebyly v použitých zdrojích bezpečně potvrzeny. Rozměry varianty 6,2 H z jiné produktové karty proto nejsou přenášeny na SKU 20820.

Hmotnost a plnění vodou

Základní hmotnost přesné trubkové varianty OMEGA PLUS 5,3 H je 2 720 kg bez vody. Hvězdička v dobovém katalogu POM výslovně vysvětluje, že tato hmotnost platí bez naplnění vodou.

Možnost naplnit pracovní trubku vodou je podstatnou vlastností této varianty. Voda zvýší hmotnost a přítlak, ale výrobce v použitých přesných zdrojích neuvádí bezpečně potvrzený objem náplně ani konečnou provozní hmotnost pro model 5,3 H. Tyto hodnoty proto nejsou odhadovány. Při plnění je nutné respektovat nosnost pneumatik, závěsu, náprav a aktuální pokyny výrobce pro konkrétní kus.

V období mrazů nesmí zůstat voda v pracovních trubkách, pokud výrobce konkrétního stroje nestanoví jinak. Zamrznutí vody v uzavřeném prostoru může způsobit poškození trubek, svarů nebo uzávěrů. Po sezoně je proto vhodné náplň vypustit, trubky zkontrolovat a nechat vyschnout.

Požadovaný výkon traktoru

Pro OMEGA PLUS 5,3 H výrobce uvádí minimální požadovaný výkon 90 HP. Jde o minimální orientační výkon pro správně agregovaný stroj. Skutečný požadavek závisí na sklonu pozemku, půdních podmínkách, naplnění válců vodou a hmotnosti celé soupravy.

Pro bezpečný provoz není rozhodující pouze výkon motoru. Traktor musí mít také odpovídající hmotnost, brzdnou schopnost, vhodný závěs a hydraulický systém pro bezpečné skládání a rozkládání stroje.

Standardní výbava přesné trubkové generace

• tažená konstrukce OMEGA PLUS H,
• pracovní záběr 5,3 m,
• pracovní prvek – ocelová trubka Ø610/13 mm,
• možnost naplnění pracovního válce vodou,
• hydraulické rozkládání a skládání,
• dva hydraulické válce rámu pro skládání,
• transportní oj pro spodní závěs traktoru,
• mechanická opěrná noha,
• pneumatiky 400/60-15,5,
• výkyvné boční pracovní sekce kopírující terén.

Příplatková výbava

Pro trubkovou verzi OMEGA PLUS POM Brodnica uvádí jako volitelnou výbavu především:

• otočný závěs pro zadní tříbodový závěs traktoru,
• box / schránku na kameny,
• osvětlení a výstražné tabule s lampami.

Hydraulická nebo mechanická přední smyková lišta je v materiálech spojována především s Cambridge/Crosskill provedením rodiny OMEGA PLUS. Původní karta ji zmiňovala obecně, ale u přesné trubkové 610/13 mm varianty není v použitém oficiálním zdroji POM uvedena mezi základními doplňky. Do nové karty ji proto nepovažujeme za bezpečně potvrzenou příplatkovou výbavu tohoto konkrétního SKU.

Srovnání se sousedními modely trubkové řady

Toto srovnání ukazuje, že parametry SKU 20820 přesně zapadají mezi modely 4,6 H a 6,2 H stejné trubkové řady. Nejde tedy o chybně zapsanou hmotnost Cambridge varianty, ale o samostatnou konfiguraci s ocelovou trubkou.

Rozdíl proti současné nabídce

Současná oficiální stránka KRUKOWIAK nabízí OMEGA PLUS H jako širší modelovou rodinu. U pracovního záběru 5,3 m lze dohledat Cambridge Ø500, Cambridge Ø530, Crosskill Ø500/530 i trubkový válec 610/13 mm. Pro trubkovou konfiguraci zůstává hodnota 2 720 kg a požadavek 90 HP shodný s historickými podklady POM.

To znamená, že u tohoto SKU není důvod nahrazovat historická technická data parametry jiné současné varianty. Současná nabídka slouží pouze k potvrzení kontinuity modelové řady a k vysvětlení rozdílů mezi pracovními prvky.

Kontrola použitého OMEGA PLUS 5,3 H

• Výrobní štítek: ověřit přesný model, rok výroby, výrobní číslo a základní hmotnost.
• Pracovní trubky: kontrolovat promáčknutí, deformace, praskliny svarů, netěsnosti a stav plnicích/vypouštěcích otvorů.
• Vnitřní přepážky: nepřímo sledovat neobvyklé přelévání, hluk nebo nestejné zatížení; přímou kontrolu provádět podle servisních možností výrobce.
• Ložiska válců: zkontrolovat vůle, hlučnost, zahřívání a těsnění.
• Boční sekce: zkontrolovat čepy, pouzdra, vůle a deformace v místech výkyvu.
• Hydraulické válce: zkontrolovat pístnice, těsnost, hadice a synchronní skládání obou stran.
• Hydraulické hadice: hledat oděrky, praskliny, prosakování a poškozené rychlospojky.
• Rám: důkladně prohlédnout svary, místa kolem uchycení válců, oj a namáhané příčníky.
• Oj a závěs: ověřit opotřebení oka, čepu a případné vůle.
• Transportní kola: ověřit stav pneumatik 400/60-15,5, ložisek a upevnění kol.
• Opěrná noha: zkontrolovat funkci, závit a stabilitu při odstavení.
• Osvětlení: pokud je osazeno, ověřit funkčnost všech světel, kabeláže a výstražných panelů.
• Plnění vodou: ověřit, že systém lze bezpečně plnit a zcela vypustit a že nikde neuniká.

Provozní zásady

Před rozložením musí stát souprava na dostatečně velké a bezpečné ploše. Nikdo nesmí být v dosahu pohybujících se bočních rámů. Hydraulické skládání je nutné provádět plynule a bez rázů. Pokud se jedna strana pohybuje nepravidelně, je třeba provoz zastavit a zkontrolovat hydrauliku a mechanické čepy.

Při práci je vhodné volit takovou rychlost, aby válce kopírovaly terén bez odskakování. Přesná maximální pracovní rychlost nebyla v použitých přesných podkladech pro tuto variantu bezpečně potvrzena. Hodnota proto není doplňována odhadem.

Na prudkých svazích je nutné zohlednit vysokou hmotnost stroje a její další zvýšení při naplnění vodou. Traktor musí mít dostatečnou trakci a brzdný účinek. Při jízdě v zatáčkách je třeba respektovat délku tažené soupravy a boční vybočení pracovních sekcí.

Údržba

Přesný intervalový plán mazání a utahovací momenty pro tuto historickou variantu nebyly v použitých dostupných zdrojích bezpečně potvrzeny. Údržbu je proto nutné provádět podle originálního návodu konkrétního výrobního provedení a podle mazacích míst na stroji.

V běžné praxi je nutné pravidelně kontrolovat zejména:

• stav všech čepů a jejich jištění,
• vůle v kloubech bočních sekcí,
• hydraulické válce a hadice,
• ložiska pracovních válců a transportních kol,
• šroubové spoje rámu a kol,
• těsnost pracovních trubek po naplnění vodou,
• stav plnicích a vypouštěcích uzávěrů,
• pneumatiky 400/60-15,5 a jejich tlak podle údajů výrobce pneumatik/stroje.

Skladování a zazimování

Stroj má být před delším odstavením očištěn od zeminy, trávy a nečistot. Poškozená místa laku je vhodné opravit a nechráněné kovové plochy ošetřit proti korozi. Hydraulické rychlospojky mají být čisté a chráněné před vlhkostí a nečistotami.

U trubkové varianty plněné vodou je zásadní před mrazy vodu kompletně vypustit. Po vypuštění je vhodné nechat systém odvětrat a zkontrolovat, zda se voda nedrží v některé sekci. V zimním období je nejlepší skladovat stroj na pevném podkladu, s odlehčenou hydraulikou a bez dlouhodobého zatěžování jedné části pneumatik.

Bezpečnost

Hydraulicky skládaný stroj vytváří při přestavbě mezi pracovní a transportní polohou velké střižné a tlakové zóny. Obsluha nesmí vstupovat mezi rám a boční sekce, pod zvednuté části ani do prostoru jejich pohybu. Jakýkoli servis hydrauliky se provádí až po bezpečném odstavení a odtlakování systému.

Před jízdou po komunikaci je nutné zkontrolovat transportní polohu, zajištění skládacích částí, stav závěsu, pneumatik, osvětlení a výstražného značení. Přesné požadavky na brzdy, maximální transportní rychlost a homologaci této konkrétní historické varianty nebyly v použitých zdrojích bezpečně potvrzeny; je nutné je ověřit podle výrobního štítku, technické dokumentace a platných předpisů.

Technická specifikace – přesná varianta SKU 20820

Hlavní opravy a zpřesnění

• Odstraněno smíchání variant: hlavní konfigurace SKU 20820 je trubka 610/13 mm, nikoli Cambridge Ø530.
• Hmotnost 2 720 kg: potvrzena pro trubkový model 5,3 H a výslovně jako hmotnost bez vody.
• Výkon 90 k: potvrzen jako minimální požadavek modelu 5,3 H.
• Konstrukce: výrobce používá označení tažený/připojený stroj; původní české označení „polonesený“ je zpřesněno.
• Hydraulické skládání: potvrzeny dva válce rámu pro skládání.
• Pneumatiky: potvrzen rozměr 400/60-15,5.
• Plnění vodou: potvrzeno, ale objem a konečná hmotnost nejsou odhadovány.
• Cambridge/Crosskill: ponechány pouze jako jiné varianty modelové rodiny.
• Brand: historický POM Brodnica je popsán v textu; řada pokračuje pod značkou KRUKOWIAK, která je v exportu existujícím brand termínem.
• Transportní rozměry: nepřenášejí se z modelu 6,2 H na 5,3 H.
