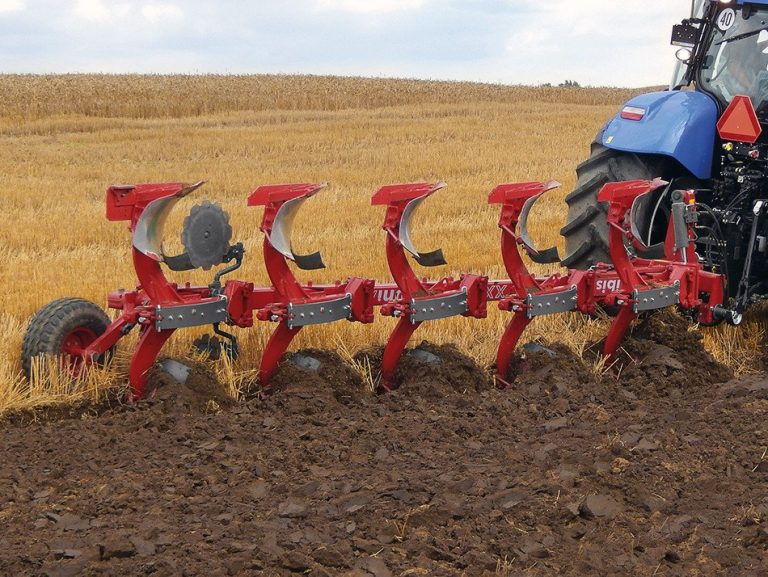

UNIA IBIS XXL PLUS 3+ – těžký nesený otočný pluh se skokovou změnou záběru

UNIA IBIS XXL PLUS 3+ je nesený otočný pluh těžké konstrukce určený pro střední a hlubší bezhonovou orbu. Základní provedení pracuje se třemi orebními tělesy a konstrukce umožňuje doplnění čtvrtého tělesa. Varianta PLUS se od standardního IBIS XXL liší především větší roztečí orebních těles a širším rozsahem skokového nastavení pracovního záběru. U tohoto stroje je ochrana pracovních těles řešena střižným šroubem, nejde tedy o pružinovou verzi S ani hydraulickou verzi H.

Tato karta aktualizuje původní produkt Polagro se SKU 10893 a zachovává jeho původní WordPress identitu. Nejde o založení nového stroje. Při aktualizaci byly porovnány údaje původní karty Polagro, současná produktová stránka výrobce UNIA a historické oficiální materiály UNIA. Důvodem je skutečnost, že u řady IBIS XXL se některé parametry v průběhu let měnily nebo byly v jednotlivých dokumentech uváděny odlišně. Nejvýraznější rozdíl se týká pracovního záběru verze PLUS.

Určení a způsob práce

IBIS XXL je robustní řada otočných pluhů určená pro práci v náročnějších půdních podmínkách. Výrobce ji popisuje jako zesílenou konstrukci vhodnou pro střední a hlubší orbu a pro traktory vyšších výkonových kategorií podle počtu těles a způsobu jištění. Otočná konstrukce umožňuje ukládat skývu stále na stejnou stranu, takže je možné provádět bezhonovou orbu bez klasických hřebenů a rozorů mezi jednotlivými záhony.

Provedení PLUS používá rozteč orebních těles 100 cm. Větší vzdálenost mezi tělesy zlepšuje průchodnost stroje při orbě pozemků s větším množstvím posklizňových zbytků. U verze jištěné střižným šroubem je podle historických oficiálních katalogů UNIA světlost pod rámem 85 cm. Tato kombinace – rozteč 100 cm a světlost 85 cm – odpovídá původní kartě Polagro i historickým podkladům výrobce pro IBIS XXL PLUS v základním šroubovém provedení.

Konfigurace 3+ a možnost čtvrtého tělesa

Označení 3+ znamená tři orební tělesa v základním provedení s možností rozšíření o další těleso. Původní karta Polagro výslovně uvádí tři tělesa s možností připojení čtvrtého. Výrobce současně uvádí dodatečné orební těleso mezi volitelnou výbavou řady IBIS XXL.

Rozšíření pluhu ze tří na čtyři tělesa mění celkový pracovní záběr, hmotnost soupravy i požadavek na výkon a nosnost traktoru. Nelze proto předpokládat, že traktor vhodný pro základní tříradličné provedení bude automaticky optimální i po přidání čtvrtého tělesa. Před úpravou konfigurace je nutné ověřit zvedací sílu tříbodového závěsu, přední dotížení traktoru, stabilitu soupravy a doporučený výkon pro výslednou konfiguraci.

Pracovní záběr verze PLUS – oprava původní karty

Nejdůležitější opravou této aktualizace je pracovní záběr. Původní technická tabulka Polagro uváděla 36 / 43 / 50 cm na těleso, což odpovídá standardnímu provedení IBIS XXL. Ve vlastním textu stejné karty však Polagro současně uvádělo pro PLUS skokovou změnu 40 / 48 / 55 cm. Aktuální oficiální stránka UNIA potvrzuje, že standardní XXL pracuje v rozsahu 36 / 43 / 50 cm, zatímco XXL PLUS používá 40 / 48 / 55 cm na těleso.

Pro tři pracovní tělesa tedy činí jmenovitý odvozený celkový pracovní záběr přibližně 1,20 / 1,44 / 1,65 m. Tyto hodnoty jsou matematickým součtem tří těles × 40 / 48 / 55 cm a jsou zde výslovně označeny jako odvozené. Po doplnění čtvrtého tělesa by odpovídal jmenovitý odvozený záběr přibližně 1,60 / 1,92 / 2,20 m. Skutečná pracovní stopa v poli může být ovlivněna nastavením prvního tělesa, geometrií pluhu a podmínkami na pozemku.

V jednom starším provozním manuálu řady IBIS XL/XXL se objevují pro starší PLUS konfigurace jiné dílčí hodnoty. Proto nebyly historické hodnoty mechanicky přepsány do současné karty. Pro tento produkt je jako hlavní údaj použito 40 / 48 / 55 cm, protože se shoduje původní text Polagro, současná stránka UNIA a další oficiální katalogové podklady výrobce. Rozpor je zachován v kontrolní poznámce.

Jištění střižným šroubem

Tento IBIS XXL PLUS 3+ je podle původní karty Polagro vybaven jištěním střižným šroubem. Při nárazu orebního tělesa na pevnou překážku má speciální šroub kontrolovaně selhat a chránit dražší části pluhu před přetížením. Po aktivaci ochrany je nutné stroj zastavit, odstranit příčinu a použít správný náhradní bezpečnostní šroub odpovídající specifikaci výrobce.

Šroubové jištění je konstrukčně jednodušší než pružinové nebo hydraulické NON STOP systémy. Je vhodné zejména tam, kde nejsou překážky v půdě tak časté, aby neustálá výměna pojistných šroubů snižovala produktivitu. Na silně kamenitých pozemcích může být praktičtější verze S nebo H, ale ty představují jiné modelové varianty a jejich parametry nelze automaticky přenášet na tento produkt.

Rám 140 × 140 × 8 mm

Základem stroje je rám o profilu 140 × 140 × 8 mm. Tento údaj se shoduje v původní kartě Polagro i v současných materiálech UNIA. Výrobce u řady XXL zdůrazňuje zesílení namáhaných částí rámu, protože právě rám přenáší tahové, torzní i dynamické zatížení vznikající při orbě a během otáčení pluhu.

Masivní rám není pouze údaj o rozměru profilu. U vícetělesového otočného pluhu ovlivňuje stabilitu geometrie orebních těles, odolnost proti kroucení a životnost při dlouhodobém provozu. Před sezónou i v jejím průběhu je proto vhodné kontrolovat rám, svary, příruby, držáky těles a šroubové spoje, zejména po nárazu na větší překážku.

Rozteč těles 100 cm a světlost 85 cm

Provedení PLUS má podle oficiálních katalogových podkladů rozteč orebních těles 100 cm. Základní šroubová varianta používá světlost pod rámem 85 cm. Tyto dvě hodnoty jsou důležité pro průchod rostlinných zbytků a pro omezení zanášení prostoru mezi jednotlivými tělesy.

Je současně nutné rozlišovat jednotlivé způsoby jištění. V historických tabulkách UNIA se u PLUS objevuje 85 cm u základního provedení se střižným šroubem, zatímco pružinové a hydraulické verze mohou být vedeny se světlostí 80 cm. Proto není vhodné přebírat světlost z podobně pojmenovaného IBIS XXL S PLUS nebo H PLUS.

Orební těleso LONG

Původní karta Polagro uvádí orební tělesa LONG a současný výrobce je nadále uvádí mezi hlavními tělesy této řady. Tvar tělesa je navržen pro dobré zaklopení posklizňových zbytků a organické hmoty při současném omezení tahového odporu. Kvalita výsledné orby závisí nejen na typu tělesa, ale také na správně nastavené hloubce, rychlosti, prvním tělese, opotřebení radlic a půdních podmínkách.

Pro řadu PLUS výrobce nabízí také další typy pracovních těles, například BIG LONG nebo listvové provedení LONG. Tyto varianty však představují volitelnou výbavu a nesmějí být automaticky považovány za standardní součást stroje se SKU 10893 bez kontroly konkrétního kusu.

Předradličky, krojidlo a práce s rostlinnými zbytky

Původní karta Polagro uvádí předradličky a kotoučové krojidlo Ø 480 mm. Předradličky pomáhají ukládat rostlinné zbytky do brázdy před hlavní skývou a krojidlo vytváří čistší řez na hraně brázdy. Přesné provedení krojidla a jeho jištění je před objednáním nebo při kontrole použitého či skladového stroje vhodné potvrdit podle skutečné výbavy.

Současný výrobce nabízí pro řadu XXL více variant krojidel a předradliček. Aktuální nabídka proto nemusí být totožná s historickou standardní konfigurací produktu Polagro. V této kartě jsou zachovány pouze údaje, které jsou doloženy původním produktem nebo oficiální dokumentací; volitelné prvky jsou jasně označeny jako volitelné.

Boční podpěrné kolo 10.0/80-12

Standardní konfigurace původního produktu obsahuje boční podpěrné kolo 10.0/80-12 s tlumením rázu při otáčení. Podpěrné kolo pomáhá udržovat nastavenou hloubku orby a stabilizuje pluh během práce. Tlumení rázu při otočení omezuje dynamické namáhání kola a jeho uložení při přechodu pluhu z jedné pracovní polohy do druhé.

UNIA nabízí také další provedení podpěrných a podpěrně-transportních kol. Jejich použití závisí na počtu těles, konfiguraci a požadovaném způsobu přepravy. Proto se jiné rozměry kol z nabídky výrobce nepřepisují jako standard tohoto konkrétního produktu.

Nastavení prvního orebního tělesa

U prvního tělesa je podle původní karty Polagro použito mechanické nastavení. Posuv rámu vůči otočné hlavě umožňuje přizpůsobit polohu prvního tělesa rozchodu traktoru a požadované návaznosti jednotlivých jízd. Správné nastavení je zásadní: příliš malý záběr prvního tělesa může ponechávat neoraný pás, příliš velký záběr naopak vytváří překrytí a zvyšuje tahový odpor.

Současná stránka výrobce u konfigurace 3+ uvádí manuální regulaci odchylky rámu. Hydraulický válec vychýlení rámu je u 3+ veden mezi možnostmi za příplatek. Nelze jej tedy automaticky považovat za součást historického stroje se SKU 10893.

Hmotnost 1 290 kg

Pro IBIS XXL PLUS 3+ uvádí současná technická tabulka výrobce hmotnost 1 290 kg. Stejnou hodnotu obsahovala původní karta Polagro a potvrzují ji také starší oficiální katalogy UNIA. V tomto parametru tedy existuje dobrá shoda napříč zdroji.

Hmotnost je při výběru traktoru zásadní kvůli zvedací síle zadního tříbodového závěsu, zatížení náprav a potřebě předního dotížení. U neseného otočného pluhu nestačí posuzovat pouze výkon motoru. Před agregací musí být ověřena také přípustná zatížení traktoru a stabilita soupravy v pracovní i přepravní poloze.

Požadovaný výkon traktoru 100–120 k

Současný výrobce uvádí pro IBIS XXL PLUS 3+ výkon traktoru 100–120 HP. Původní technická tabulka Polagro obsahovala stejný rozsah 100/120 k. V textové části Polagro bylo uvedeno, že pluh je vhodný od výkonu přibližně 100 koní. Pro aktualizovanou kartu je proto použit rozsah 100–120 k.

Skutečná potřeba výkonu se však mění podle půdního typu, pracovní hloubky, zvoleného záběru, rychlosti, sklonu pozemku a stavu pracovních částí. Hodnota 100–120 k je doporučení pro modelovou konfiguraci, nikoli záruka stejné spotřeby výkonu ve všech podmínkách. V těžké nebo silně ulehlé půdě může být praktické použít užší nastavení záběru nebo výkonnější traktor v rámci bezpečných limitů agregace.

Tříbodový závěs a připojení k traktoru

Původní karta Polagro uvádí tříbodový závěs kategorie II. Současná generace výrobce na produktové stránce uvádí závěsnou osu Ø60-825 / Ø36 mm. Protože se konstrukční detaily mohly mezi výrobními roky měnit, není současný rozměr závěsné osy automaticky vydáván za historickou specifikaci každého stroje se SKU 10893. U konkrétního kusu je vhodné před objednáním nebo agregací fyzicky ověřit rozměry čepů a kompatibilitu s rameny traktoru.

Pracovní hloubka a rychlost

Starší provozní manuály řady IBIS XL/XXL uvádějí maximální pracovní hloubku přibližně 0,28 m a pracovní rychlost 7–12 km/h. Tyto hodnoty jsou použitelné jako orientační údaj pro modelovou řadu, nikoli jako neomezené doporučení pro každý výrobní rok a každé pole. Konkrétní rychlost se musí přizpůsobit kvalitě orby, kamenitosti, vlhkosti půdy, bezpečnosti a zatížení traktoru.

Optimální nastavení je takové, při kterém pluh drží požadovanou hloubku, jednotlivá tělesa rovnoměrně zaklápějí skývu a traktor není nadměrně přetěžován. Zvýšení pracovního záběru z 40 na 55 cm na těleso výrazně mění celkový odpor stroje, proto má smysl záběr přizpůsobovat aktuálním podmínkám.

Volitelná výbava

Současná nabídka UNIA pro řadu IBIS XXL zahrnuje více možností doplnění. Konkrétní dostupnost je nutné ověřit podle výrobního roku a aktuální nabídky. Mezi výrobcem doložené možnosti patří zejména:

• dodatečné orební těleso,
• tělesa BIG LONG pro provedení PLUS,
• listvová tělesa LONG,
• nožová a vybraná kotoučová krojidla,
• různá provedení předradliček,
• hydraulický válec vychýlení rámu pro 3+,
• mechanická nebo hydraulická lišta pro připojení půdního pěchu,
• pěchovací válec TERRA H v šířce 2,0 nebo 2,5 m,
• další varianty podpěrných a podpěrně-transportních kol.

Volitelná výbava může měnit hmotnost stroje, geometrii soupravy i požadavky na traktor. Proto nesmí být hmotnost příslušenství automaticky přičítána k základní hodnotě 1 290 kg, pokud daný kus příslušenství skutečně nemá.

Praktické nastavení před orbou

Před zahájením práce je nutné zkontrolovat bezpečné připojení pluhu k traktoru, dotažení závěsných bodů a stav mechanismu otáčení. Následně se nastavuje první těleso, požadovaný záběr jednotlivých těles a pracovní hloubka. Po prvních metrech je vhodné zkontrolovat tvar brázdy, úplnost zaklopení rostlinných zbytků a návaznost první radlice na předchozí jízdu.

Při změně pracovního záběru je potřeba počítat s tím, že se mění celková šířka záběru i tahový odpor. Pokud se záběr zvětší, může být nutná korekce nastavení pluhu nebo způsobu jízdy. Rovněž je vhodné zkontrolovat, zda pluh zůstává vůči traktoru správně geometricky vedený a zda nejsou jednotlivá tělesa zatěžována nerovnoměrně.

Bezpečnost

Otočný pluh má při zvedání a otáčení značný pracovní obrys. V prostoru stroje se během manipulace nesmí pohybovat žádná osoba. Před otáčením je nutné ověřit dostatečný prostor vůči kabině, kolům traktoru a okolním překážkám. Jakékoliv zásahy do jištění, pracovních těles nebo mechanismu otáčení se provádějí pouze na bezpečně odstaveném stroji.

U šroubového jištění se musí používat pojistné šrouby správného typu a pevnosti podle výrobce. Nahrazení bezpečnostního prvku běžným šroubem neznámé pevnosti může změnit bod, ve kterém jištění zareaguje, a vést k poškození pluhu nebo k nebezpečné situaci.

Údržba

Pravidelná kontrola zahrnuje pracovní části, radlice, odhrnovačky, předradličky, krojidla, šroubové spoje, čepy, otočnou hlavu, podpěrné kolo a konstrukci rámu. Opotřebené pracovní díly zvyšují tahový odpor a zhoršují kvalitu orby. Zvláštní pozornost je třeba věnovat pojistným šroubům a jejich uložení, protože nesprávný díl může ovlivnit ochrannou funkci.

Po práci je vhodné odstranit zbytky zeminy a organického materiálu z míst, kde mohou zadržovat vlhkost. Mazací body a intervaly údržby se mají řídit návodem odpovídajícím konkrétní výrobní revizi. Před delším odstavením je vhodné pracovní plochy chránit před korozí a stroj bezpečně uložit tak, aby nebyly dlouhodobě přetěžovány hydraulické nebo závěsné části.

Co ověřit před objednáním nebo převzetím

Protože se řada IBIS XXL vyráběla v několika variantách a oficiální dokumentace se v některých detailech mezi roky liší, doporučujeme u konkrétního stroje ověřit zejména:

• výrobní rok a výrobní štítek,
• zda jde o základní šroubové provedení IBIS XXL PLUS 3+,
• aktuální počet orebních těles,
• typ a stav orebních těles LONG,
• skutečné osazení předradličkami a krojidly,
• provedení podpěrného kola,
• rozměry závěsných čepů a kompatibilitu s traktorem,
• případnou montáž hydraulického válce vychýlení rámu,
• skutečnou výbavu pro silniční přepravu, pokud má být stroj provozován na veřejných komunikacích.

Technické parametry UNIA IBIS XXL PLUS 3+

Shoda a rozdíly mezi zdroji

Hmotnost 1 290 kg, výkon 100–120 k, rám 140 × 140 × 8 mm, rozteč 100 cm a označení PLUS jsou mezi původní kartou Polagro a oficiálními materiály UNIA dobře doložitelné. Hlavní chyba původní technické tabulky Polagro byla v pracovním záběru 36 / 43 / 50 cm. Tato hodnota patří standardnímu IBIS XXL, zatímco současná oficiální stránka výrobce pro PLUS uvádí 40 / 48 / 55 cm.

Starší oficiální dokumenty UNIA nejsou ve všech ročnících zcela jednotné a některé uvádějí jiné mezihodnoty pracovního záběru. Proto je u historického skladového stroje vždy nejlepší ověřit nastavení podle výrobního roku a originální dokumentace konkrétního kusu. Aktualizovaná karta tento rozpor neskrývá a nevydává jeden historický údaj za univerzální pro všechny generace.

Nezávazná poptávka

Potřebujete ověřit, zda je UNIA IBIS XXL PLUS 3+ vhodný pro váš traktor, půdní podmínky nebo požadovaný způsob orby? Kontaktujte POLAGRO. Před objednáním lze ověřit konkrétní výrobní provedení, počet těles, závěs, pracovní orgány a volitelnou výbavu tak, aby stroj odpovídal vašemu provozu.
