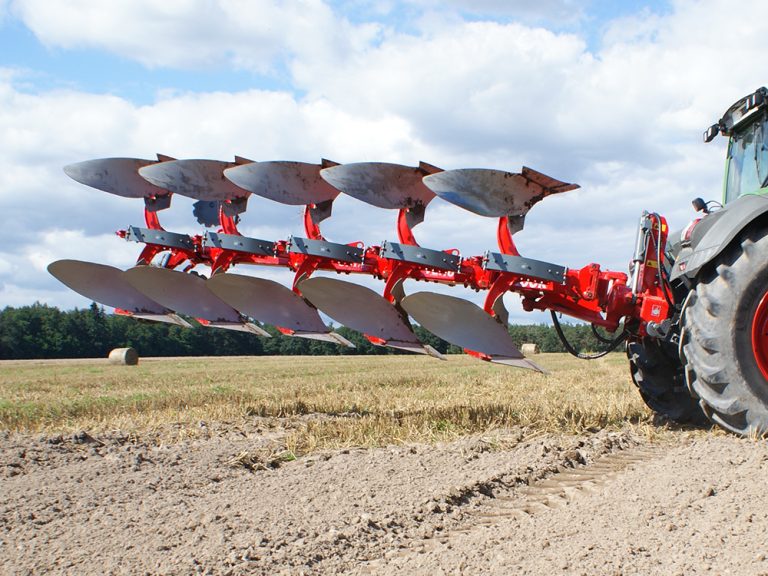

UNIA ROOK VARIO 6 – těžký šestitělesový nesený otočný pluh s plynulou změnou záběru

UNIA ROOK VARIO 6 je robustní šestitělesový nesený otočný pluh určený pro výkonné traktory a intenzivní bezhonovou orbu. Jeho klíčovou vlastností je hydraulicky plynule měnitelný pracovní záběr v rozsahu 35–50 cm na jedno orební těleso. Model ROOK patřil ve své době mezi nejtěžší nesené pluhy značky UNIA a konstrukčně byl určen pro velmi vysoké tahové zatížení.

Tato karta aktualizuje původní produkt Polagro se SKU 13743. Zachovává původní WordPress ID, SKU, slug, galerii i stávající vazby produktu. Nejde o založení nového záznamu. Hlavním technickým zdrojem je oficiální katalog UNIA 2019, který obsahuje přesně model ROOK VARIO 6 a potvrzuje hmotnost 2 390 kg, požadovaný výkon traktoru 220–350 k, rám 160 × 160 mm, rozteč těles 100 cm, světlost 85 cm a plynulý pracovní záběr 35–50 cm na těleso.

Historický model ROOK VARIO 6

ROOK VARIO 6 je historická konstrukce, která se dnes v produktové řadě UNIA již neobjevuje ve stejné podobě. Proto není správné nahrazovat její parametry údaji z novějších pluhů IBIS VARIO nebo jiných současných modelů. Přestože používají podobný princip hydraulicky nastavitelného záběru, jejich rám, hmotnost i výkonové požadavky jsou odlišné.

Aktualizovaná karta proto vychází primárně z dobového oficiálního katalogu odpovídajícího generaci produktu a z původní karty Polagro. Novější modely jsou relevantní pouze pro pochopení vývoje konstrukce, nikoli pro přepis historických technických parametrů.

Šest orebních těles

Modelové označení ROOK VARIO 6 znamená šest pracovních orebních těles. Dobový katalog UNIA rozlišuje varianty ROOK VARIO 5 a ROOK VARIO 6 a pro každou uvádí samostatnou hmotnost i požadovaný výkon traktoru.

Šestitělesová konfigurace umožňuje vysoký plošný výkon, ale současně klade velmi vysoké nároky na traktor. Nejde pouze o výkon motoru – traktor musí mít také dostatečnou hmotnost, zvedací kapacitu zadního tříbodového závěsu, vhodné přední dotížení a dostatečnou trakci.

Hydraulický systém VARIO – záběr 35–50 cm na těleso

ROOK VARIO používá hydraulický systém umožňující plynulou změnu pracovního záběru všech těles současně v rozsahu 35 až 50 cm na každé orební těleso. Nejde tedy o skokové nastavení několika pevných hodnot, ale o plynulé přizpůsobení pracovního záběru v uvedeném rozsahu.

Užší nastavení snižuje tahový odpor a může být výhodnější v těžkých půdách nebo při horší trakci. Naopak širší nastavení zvyšuje plošný výkon v podmínkách, kde má traktor dostatečnou výkonovou rezervu.

Při šesti tělesech odpovídá rozsahu 35–50 cm jmenovitý celkový pracovní záběr přibližně 2,10–3,00 m. Jde o odvozenou hodnotu vypočtenou jako šest těles × 35–50 cm. Skutečná pracovní stopa může být ovlivněna nastavením první brázdy a konkrétními půdními podmínkami.

Pantografické spojení otočné hlavy a rámu

Charakteristickým konstrukčním prvkem ROOKu je pantografické spojení otočné hlavy s rámem. Dobový katalog UNIA uvádí, že toto řešení umožňuje posunout těžiště pluhu blíže k traktoru. Původní karta Polagro stejný princip popisuje v souvislosti s nastavením první brázdy.

U šestitělesového neseného pluhu o hmotnosti téměř 2,4 tuny je poloha těžiště mimořádně důležitá. Přiblížení těžiště snižuje moment působící na zadní závěs, ale ani tak nelze podcenit požadovanou zvedací kapacitu a stabilitu traktoru.

Rám 160 × 160 mm

Oficiální katalog UNIA 2019 uvádí u řady ROOK rám 160 × 160 mm. Původní karta Polagro uvádí stejný základní rozměr rámu. Jde o výrazně masivnější konstrukci než u mnoha běžných nesených pluhů.

Rám musí přenášet tahové síly všech šesti pracovních těles, torzní zatížení při práci i dynamické namáhání při zvedání a otáčení. Pravidelná kontrola rámu, držáků těles, šroubových spojů a otočné hlavy je proto zásadní pro bezpečný provoz.

Orební tělesa BIG LONG

Dobový katalog UNIA uvádí u ROOKu orební tělesa BIG LONG se zahrnovacím prvkem. Jde o tělesa určená pro vysokou průchodnost a práci s větším množstvím rostlinných zbytků.

Při objednávání náhradních dílů je nutné vycházet ze skutečného typu tělesa konkrétního stroje. Historické označení ROOK a BIG LONG se nesmí zaměňovat s pracovním tělesem jiných současných řad UNIA.

Šroubové jištění pracovních těles

Základní ROOK VARIO 6 používá podle dobového katalogu UNIA šroubové jištění pracovních těles. Při překročení zatížení bezpečnostní šroub chrání dražší konstrukční části pluhu před poškozením.

Odlišná varianta ROOK VARIO S 6 používá pružinové NON STOP jištění. Tyto dvě varianty je nutné důsledně odlišovat. Parametry pružinového systému verze S proto nejsou přenášeny na tento produkt.

Po aktivaci střižného jištění je nutné použít správný bezpečnostní šroub odpovídající specifikaci výrobce. Náhrada běžným šroubem neznámé pevnosti může změnit bod aktivace ochrany a poškodit stroj.

Kotoučové krojidlo Ø 480 mm

Dobový katalog UNIA potvrzuje u ROOK VARIO kotoučové krojidlo o průměru 480 mm s bezpečnostním jištěním. U základní šroubové verze ROOK VARIO odpovídá jištění krojidla charakteru hlavního jištění stroje.

Krojidlo řeže půdu a rostlinné zbytky před hlavním orebním tělesem a pomáhá vytvořit pravidelnější hranu brázdy. Stav disku, ložiska a jištění je vhodné pravidelně kontrolovat.

Zadní podpěrně-transportní kolo 320/60-12

Oficiální katalog UNIA uvádí u ROOK VARIO jako standard zadní podpěrně-transportní kolo 320/60-12 s tlumičem. Jde o důležitý konstrukční prvek, protože stroj váží 2 390 kg a při transportu je potřeba snížit zatížení tříbodového závěsu.

Kolo současně pomáhá udržovat nastavenou pracovní hloubku. Přesný postup převodu mezi pracovní a přepravní polohou se musí řídit návodem konkrétní výrobní revize.

Rozteč těles 100 cm

ROOK používá rozteč orebních těles 100 cm. Tento údaj potvrzuje původní Polagro i dobový oficiální katalog výrobce. Velká rozteč podporuje průchod rostlinných zbytků a organické hmoty mezi jednotlivými tělesy.

Rozteč těles je konstrukční vzdálenost v podélném směru rámu a není totožná s pracovním záběrem 35–50 cm na těleso. Oba parametry mají jiný význam a nesmí se zaměňovat.

Světlost pod rámem 85 cm

Základní ROOK VARIO se šroubovým jištěním má podle katalogu výrobce světlost pod rámem 85 cm. Pružinová varianta ROOK VARIO S má nižší světlost 80 cm. Původní karta Polagro u SKU 13743 správně uvádí hodnotu 85 cm.

Kombinace světlosti 85 cm a rozteče 100 cm pomáhá průchodu většího množství materiálu. Skutečná průchodnost však závisí také na vlhkosti půdy, množství posklizňových zbytků, hloubce a pracovní rychlosti.

Tříbodový závěs kategorie III

Dobový katalog UNIA uvádí závěsnou osu kategorie III s čepem Ø36 mm. U takto těžkého šestitělesového pluhu musí být před agregací ověřena kompatibilita závěsu i celková schopnost traktoru bezpečně stroj zvednout a přepravovat.

Traktor musí mít dostatečné zatížení přední nápravy. Samotný výkon motoru 220–350 k není zárukou, že každý traktor v tomto výkonovém rozsahu je vhodný pro bezpečnou agregaci.

Osa otočné hlavy Ø 150 mm

Oficiální katalog uvádí osu otočné hlavy o průměru 150 mm. Tento robustní rozměr odpovídá vysoké hmotnosti a zatížení stroje.

Otočný mechanismus musí být pravidelně kontrolován, mazán a udržován podle příslušného návodu. Jakékoliv vůle nebo poškození u takto těžkého pluhu je nutné řešit před dalším provozem.

Nastavení první brázdy

Původní karta Polagro popisuje nastavení první brázdy prostřednictvím pantografického uložení mezi otočnou hlavou a rámem. Dobový katalog UNIA uvádí hydraulickou regulaci prvního tělesa jako příplatkovou výbavu.

Hydraulické nastavení první brázdy proto není v aktualizované kartě automaticky považováno za standard SKU 13743. U konkrétního stroje je nutné ověřit, zda je vybaven základním mechanickým nastavením nebo příplatkovým hydraulickým válcem.

Hmotnost 2 390 kg

Hmotnost 2 390 kg je potvrzena původní kartou Polagro i oficiálním katalogem UNIA 2019. Jde proto o hlavní katalogovou hodnotu tohoto konkrétního modelu.

Skutečná hmotnost fyzického kusu se může změnit podle volitelné výbavy, pracovních částí a dalších doplňků. Pro výpočet zatížení traktoru a přepravu má vždy přednost výrobní štítek a dokumentace konkrétního kusu.

Požadovaný výkon traktoru 220–350 k

Dobový katalog UNIA uvádí pro ROOK VARIO 6 požadovaný výkon traktoru 220–350 HP. Původní Polagro uvádí stejný rozsah 220/350 k a v textu doporučuje agregaci od přibližně 220 koní.

To znamená, že jde o stroj určený pro skutečně výkonné traktory. Potřebný výkon v praxi závisí na půdních podmínkách, hloubce, zvoleném záběru a pracovní rychlosti. Při záběru blízko 50 cm na těleso bude tahový odpor výrazně vyšší než při užším nastavení 35 cm.

Standardní výbava podle oficiálního katalogu

• závěsná osa kategorie III, Ø36 mm,
• osa otočné hlavy Ø150 mm,
• rám 160 × 160 mm,
• orební tělesa BIG LONG se zahrnovacím prvkem,
• šroubové jištění – ROOK VARIO,
• hydraulicky plynulý záběr 35–50 cm na těleso,
• zadní podpěrně-transportní kolo 320/60-12 s tlumičem,
• kotoučové krojidlo Ø480 mm s bezpečnostním jištěním,
• rozteč těles 100 cm,
• světlost 85 cm.

Volitelná výbava

Oficiální katalog UNIA 2019 uvádí pro řadu ROOK více možností příplatkové výbavy:

• hydraulickou regulaci prvního orebního tělesa,
• nožová krojidla,
• předradličky pro posklizňové zbytky místo zahrnovacího prvku,
• předradličky pro posklizňové zbytky v kombinaci se zahrnovacím prvkem,
• filtr hydraulické hadice,
• prodloužení křídla odhrnovačky BIG LONG.

Pružinové krojidlo a zesílení pružinového paketu ze 7 na 9 listů patří k variantě ROOK VARIO S a nejsou součástí standardního ROOK VARIO 6.

Pracovní postup

Před zahájením práce je nutné zkontrolovat správné připojení stroje k traktoru, zajištění závěsných čepů, stav otočné hlavy, hydraulických hadic, pojistných šroubů, krojidel a zadního podpěrně-transportního kola. Následně se nastaví první brázda, pracovní hloubka a požadovaný pracovní záběr.

Systém VARIO umožňuje přizpůsobit záběr podle aktuální půdy. Při 35 cm na těleso je jmenovitý celkový záběr přibližně 2,10 m, zatímco při 50 cm na těleso přibližně 3,00 m. Tato změna má výrazný vliv na tahový odpor a plošný výkon.

Bezpečnost

ROOK VARIO 6 je mimořádně těžký nesený pluh. Při zvedání a otáčení se v jeho pracovním prostoru nesmí pohybovat žádná osoba. Traktor musí být správně dotížen a souprava musí zůstat stabilní v pracovní i transportní poloze.

Do hydraulického systému se nesmí zasahovat pod tlakem. Při výměně bezpečnostních šroubů se musí používat správné díly. Přesné přepravní rozměry a případná omezení pro silniční provoz nebyla v dostupném přesném katalogovém zdroji pro tento konkrétní produkt bezpečně ověřena, proto nejsou doplňována odhadem.

Údržba

Pravidelná údržba zahrnuje kontrolu radlic, dlát, odhrnovaček, zahrnovacích prvků, krojidel, pojistných šroubů, pantografického mechanismu, otočné hlavy, hydraulického vedení, kola 320/60-12 a nosných šroubových spojů.

Opotřebené pracovní díly zvyšují tahový odpor a snižují kvalitu orby. Po práci je vhodné odstranit zeminu a organický materiál z míst, kde mohou zadržovat vlhkost. Přesné mazací body a intervaly se mají řídit návodem ke konkrétní výrobní revizi.

Co ověřit před objednáním nebo převzetím konkrétního stroje

• výrobní rok a údaje na výrobním štítku,
• zda jde skutečně o ROOK VARIO 6, nikoliv ROOK VARIO S 6,
• počet orebních těles,
• typ těles BIG LONG,
• stav střižného jištění,
• provedení kotoučových krojidel Ø480 mm,
• stav zadního podpěrně-transportního kola 320/60-12,
• mechanické nebo příplatkové hydraulické nastavení první brázdy,
• stav pantografického mechanismu a hydrauliky VARIO,
• zvedací kapacitu a přední dotížení traktoru,
• skutečnou hmotnost včetně příslušenství,
• silniční výbavu a dokumentaci konkrétního kusu.

Technické parametry UNIA ROOK VARIO 6

Kontrola proti původní kartě Polagro

Hlavní technické parametry původního Polagro jsou u tohoto modelu velmi dobře doložené. Hmotnost 2 390 kg, výkon 220–350 k, světlost 85 cm, rozteč 100 cm a pracovní záběr 35–50 cm odpovídají přesně oficiálnímu katalogu UNIA 2019.

Proto nebyly základní údaje svévolně měněny. Aktualizace především rozšiřuje technický popis, přesněji rozlišuje ROOK VARIO od pružinové varianty ROOK VARIO S, doplňuje dobovou standardní a volitelnou výbavu a jasně označuje odvozený celkový pracovní záběr 2,10–3,00 m.

Současné modely UNIA nejsou použity jako náhrada historické specifikace ROOK VARIO 6, protože jde o technicky odlišnou generaci pluhů.
