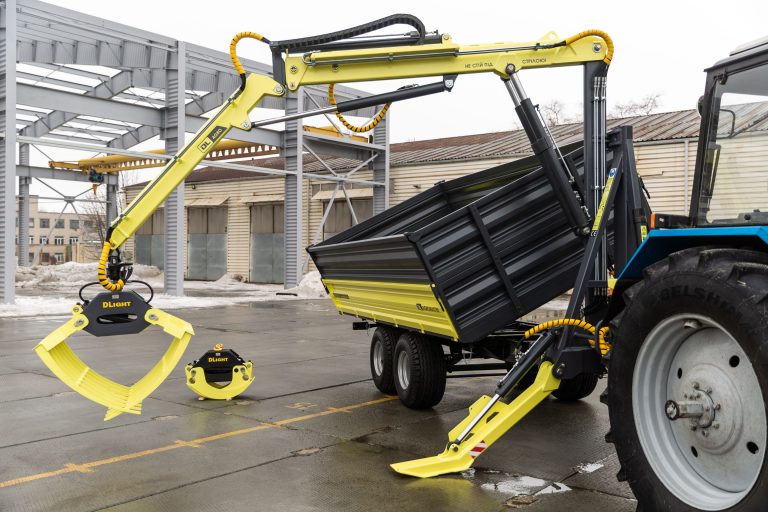

Nakládací rameno – jeřáb DL Agro pro tříbodový závěs traktoru

Nakládací rameno DL Agro je hydraulický traktorový jeřáb určený především pro manipulaci s vaky Big Bag, osivem, minerálními hnojivy, balíky a dalšími břemeny, která je potřeba nakládat nebo vykládat přímo v zemědělském provozu. Konstrukce je navržena jako nesené zařízení pro tříbodový závěs traktoru a využívá hydraulickou soustavu traktoru. Díky tomu není nutné nasazovat samostatný teleskopický manipulátor nebo čelní nakladač pro každou jednoduchou manipulační operaci.

Pro produkt vedený v katalogu POLAGRO pod SKU 16891 odpovídá starší generace DL Agro s maximálním horizontálním dosahem 5,5 m, nosností 3 000 kg při dosahu přibližně 1 m a nosností 1 300 kg při maximálním dosahu. Tato generace byla uváděna s maximální výškou zdvihu 6,7 m, pracovním tlakem 160 bar, požadavkem na průtok hydrauliky minimálně 40 l/min, úhlem otočení výložníku 160° a hmotností přibližně 1 045 kg. Tyto hodnoty odpovídají historickým materiálům k danému provedení a nemají být automaticky nahrazovány parametry pozdější modernizované verze DL Agro.

Pro koho je DL Agro vhodný

DL Agro dává smysl především tam, kde traktor během dne střídá běžnou polní práci s nakládkou a vykládkou materiálu. Typickým příkladem je manipulace s Big Bagy osiva nebo hnojiv při plnění secích strojů a rozmetadel. Rameno může pracovat přímo u přívěsu nebo návěsu, takže obsluha nemusí kvůli každému vaku přivážet další samostatný manipulační stroj.

Využití není omezeno pouze na zemědělství. Konstrukčně jde o hydraulický jeřáb s hákem, který lze využít i při údržbě, montážních pracích, manipulaci s materiálem na farmě, ve stavebním provozu nebo při servisních zásazích. Vždy však musí být respektována nosnost podle aktuálního vyložení ramene, stabilita soupravy a provozní omezení uvedená výrobcem.

Konstrukce výložníku

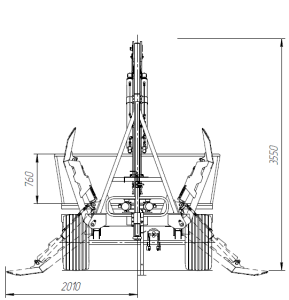

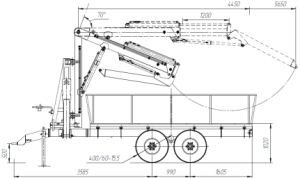

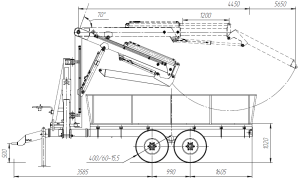

Výložník DL Agro je tvořen třemi hlavními částmi. Druhá část je teleskopická a poslední část je u této generace ručně stavitelná pro zvětšení pracovního prostoru. Takové řešení umožňuje dosáhnout maximálního horizontálního vyložení 5,5 m a současně zachovat relativně jednoduchou konstrukci bez nadbytečné hydrauliky.

Pracovní orgán je standardně zakončen hákem. To je vhodné zejména pro zavěšování Big Bagů a břemen vybavených odpovídajícím závěsným bodem. Pro jiné druhy materiálu je nutné použít vhodné certifikované příslušenství a respektovat zatížení ramene i závěsného prostředku.

Nosnost a pracovní diagram

U každého hydraulického jeřábu je zásadní rozlišovat maximální nosnost v blízkosti otoče a nosnost při plném vyložení. U této generace DL Agro je doložena nosnost 3 000 kg při dosahu přibližně 1 m a 1 300 kg při maximálním horizontálním vyložení 5,5 m. Údaj 1 300 kg proto není celkovou nosností stroje ve všech pracovních polohách, ale hodnotou vztahující se k maximálnímu dosahu.

V praxi musí obsluha vždy počítat s tím, že skutečně dovolené zatížení závisí na pracovní poloze, vyložení, stabilitě traktoru, poloze podpěr a podmínkách na místě. Břemeno nesmí být zvedáno pouze podle odhadu. Při práci je nutné vycházet z diagramu nosnosti a provozních pokynů výrobce.

Hydraulika

DL Agro využívá hydraulický systém traktoru. Historické technické údaje pro provedení odpovídající kartě POLAGRO uvádějí minimální průtok hydraulického čerpadla 40 l/min a pracovní tlak 160 bar. Tento údaj je požadavek na hydraulickou soustavu, nikoli požadovaný výkon motoru traktoru. Z tohoto důvodu není vhodné převádět hodnotu 40 l/min do pole výkonu traktoru ani z ní odvozovat požadovaný počet koní.

Hydraulická soustava je vybavena šesti hydraulickými zámky. Jejich smyslem je zvýšit bezpečnost a zabránit nekontrolovanému pohybu pracovních prvků při poklesu tlaku nebo poruše vedení. Uváděn je také pětisekční hydraulický rozvaděč, kterým obsluha ovládá jednotlivé pohyby ramene a podpěr.

Stabilizační podpěry

Jeřáb je vybaven hydraulicky výsuvnými podpěrami. Při práci s břemenem je jejich správné použití klíčové, protože rozšiřují opěrnou základnu soupravy a omezují přenášení celého klopného momentu pouze na pneumatiky a závěs traktoru. Podpěry musí stát na dostatečně únosném podkladu; měkký nebo svažitý povrch může bezpečnost výrazně zhoršit.

Součástí výbavy je sklonoměr. Ten pomáhá obsluze kontrolovat polohu zařízení, ale nenahrazuje posouzení únosnosti povrchu ani správné ustavení soupravy. Před zvedáním je vhodné zkontrolovat stabilitu traktoru, polohu podpěr, okolní překážky a volný prostor pro otočení výložníku.

Otoč ramene

Historické provedení DL Agro odpovídající produktu POLAGRO má doložený úhel otočení výložníku 160°. To umožňuje nakládat materiál z prostoru vedle traktoru a přesouvat jej směrem k připojenému přívěsu nebo jinému pracovnímu místu bez nutnosti neustále popojíždět celou soupravou.

Právě možnost otočení výložníku je jednou z hlavních provozních výhod proti jednoduchému čelnímu nakladači. Traktor může zůstat stát a obsluha pracuje v prostoru dostupném výložníku. To může omezit počet manévrů, spotřebu paliva i riziko poškození podkladu při opakovaném popojíždění.

Připojení k traktoru

DL Agro je určen pro tříbodový závěs traktoru. Před agregací je nutné ověřit nejen kategorii závěsu, ale také nosnost zadního závěsu traktoru, vlastní hmotnost zařízení, zatížení vznikající při manipulaci a parametry hydraulické soustavy. Samotná skutečnost, že traktor má tříbodový závěs, ještě neznamená automatickou kompatibilitu.

Výrobce a dobové obchodní materiály uváděly možnost použití s různými značkami traktorů, například John Deere, Case, Claas nebo New Holland, stejně jako s traktory používanými na východoevropských trzích. Rozhodující však nejsou loga na kapotě, ale konkrétní technické parametry traktoru.

Práce s přívěsem

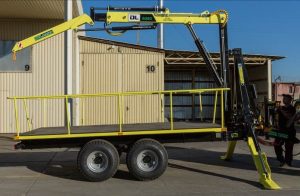

Jednou ze zajímavých vlastností DL Agro je možnost kombinace s přívěsem. Konstrukce počítá s tažným bodem pro připojení přívěsu a dobové materiály často zmiňují soupravy s přívěsy přibližně ve třídě 4–6 t nebo typy odpovídající 2PTS-4 a obdobným provedením. Tím vzniká praktická samozásobovací souprava, kdy jeden traktor nese jeřáb a současně táhne ložný prostředek.

Při sestavování takové soupravy je nutné zkontrolovat přípustné zatížení traktoru, závěsu, tažného zařízení a přívěsu a respektovat legislativní podmínky pro provoz na pozemních komunikacích. Možnost mechanického připojení sama o sobě není automatickým potvrzením homologace libovolné kombinace.

Manipulace s Big Bagy

Typickým nasazením DL Agro je manipulace s vaky Big Bag. Rameno umožňuje zvednout vak z přívěsu, nákladního prostoru nebo ze země a přesunout jej k secímu stroji, rozmetadlu nebo zásobníku. Při vhodné organizaci práce může jeden traktor plnit úlohu dopravního prostředku i manipulačního zařízení.

Při zvedání Big Bagů je důležité používat nepoškozené závěsné smyčky a vhodný hák. Vak nesmí být zavěšen způsobem, který může poškodit tkaninu nebo způsobit vyklouznutí. Obsluha se nesmí pohybovat pod zavěšeným břemenem a v prostoru možného pádu nesmí stát další osoby.

Bezpečnostní prvky

Výbava historického provedení zahrnuje hydraulické zámky, akustický výstražný prvek a sklonoměr. Dobové podklady zmiňují také bezpečnostní štítky a značení. Tyto prvky doplňují základní konstrukční bezpečnost, ale nenahrazují školení obsluhy a správný pracovní postup.

Hydraulický jeřáb vytváří vysoké síly a klopné momenty. Před zahájením práce je nutné zkontrolovat hydraulická vedení, čepy, svary, uložení výložníku, závěs traktoru, podpěry a pracovní hák. Jakékoli netěsnosti, deformace nebo neobvyklé vůle je nutné před dalším použitím odstranit.

Údržba

Pravidelná údržba by měla zahrnovat kontrolu hydraulických hadic a spojů, těsnosti válců, stavu čepů a pouzder, mazacích míst, mechanických dorazů, podpěr a háku. Zvláštní pozornost si zaslouží teleskopická část výložníku, protože znečištění nebo nadměrná vůle mohou zhoršovat plynulost pohybu a urychlovat opotřebení.

Hydraulické rychlospojky je vhodné udržovat čisté a při odpojování chránit proti vniknutí nečistot. Kontaminace hydraulického oleje může poškodit rozvaděč, zámky i pracovní válce. Při odstavení stroje by měl být výložník bezpečně uložen a hydraulická soustava odtlakována podle pokynů výrobce.

Rozdíl proti současnému provedení DL Agro

Současně dostupná evropská prezentace DLIGHT WEST uvádí u modelu DL Agro některé hodnoty odlišně od starší generace. Aktuální stránka například uvádí minimální nosnost 2 000 kg, maximální vertikální dosah 6,5 m a hmotnost 1 100 kg bez pracovních kapalin. Zároveň zůstává horizontální dosah 5,5 m, nosnost 1 300 kg při maximálním dosahu, úhel otočení 160°, průtok 40 l/min a pracovní tlak 160 bar.

Pro kartu POLAGRO SKU 16891 proto používáme historické parametry odpovídající konkrétnímu staršímu provedení, které je doloženo dobovými materiály: 3 000 kg při dosahu 1 m, 1 300 kg při 5,5 m, výška 6,7 m a hmotnost 1 045 kg. Současné hodnoty jsou důležité pro generační audit, ale nemají být bez dalšího přeneseny na starší stroj.

Technické parametry ověřené pro generaci POLAGRO

Praktická kontrola před nasazením

• ověřit nosnost tříbodového závěsu konkrétního traktoru,
• ověřit průtok hydrauliky minimálně 40 l/min a kompatibilní pracovní tlak,
• zkontrolovat stav hadic, rychlospojek a hydraulických zámků,
• zkontrolovat čepy, pouzdra a teleskopickou část výložníku,
• ustavit hydraulické podpěry na únosném podkladu,
• zkontrolovat sklonoměr a stabilitu soupravy,
• zvolit nosnost podle skutečného vyložení výložníku,
• nepohybovat osobami pod zavěšeným břemenem,
• používat nepoškozené závěsné prostředky a správně zajištěný hák,
• při práci s přívěsem ověřit přípustnost celé soupravy.

Proč je důležité nemíchat generace

DL Agro se v průběhu let technicky měnil. Na trhu se proto lze setkat s údaji 1 045 i 1 100 kg, s výškou 6,7 i 6,5 m a s hodnotou nosnosti u minimálního vyložení 3 000 nebo 2 000 kg. Nejde nutně o chybu jednoho zdroje, ale o různé verze a období výroby. Pro servis, objednávku dílů a posouzení provozních parametrů je vždy potřeba vycházet z konkrétního výrobního provedení stroje.

U této produktové karty je historická konfigurace podpořena původními daty POLAGRO a dobovými obchodními materiály stejného modelu. Současný web výrobce slouží jako kontrola vývoje modelu, nikoli jako důvod k přepsání historických údajů staršího stroje.

Hlavní výhody DL Agro

• samostatné hydraulické nakládací rameno přímo na traktoru,
• dosah až 5,5 m,
• nosnost až 3 000 kg v blízkosti otoče,
• 1 300 kg při maximálním dosahu historického provedení,
• hydraulické stabilizační podpěry,
• otočení výložníku 160°,
• napojení na hydraulický systém traktoru,
• možnost kombinace s přívěsem,
• praktické využití při manipulaci s Big Bagy,
• šest hydraulických zámků,
• akustický výstražný prvek a sklonoměr,
• jednoduché zakončení pracovního ramene hákem.

Doporučení před objednáním

Před objednáním je vhodné sdělit prodejci přesný typ traktoru, kategorii tříbodového závěsu, nosnost zadního závěsu, parametry hydraulického čerpadla a plánovaný způsob využití. U starších strojů je vhodné ověřit také výrobní štítek nebo rok výroby, protože některé parametry se mezi jednotlivými generacemi DL Agro změnily.

Pokud má být jeřáb používán s přívěsem, je vhodné předem zkontrolovat typ tažného zařízení, požadované zatížení a provozní podmínky celé soupravy. Pro manipulaci s jinými břemeny než Big Bagy je potřeba vhodné příslušenství a správně zvolený závěsný prostředek.
