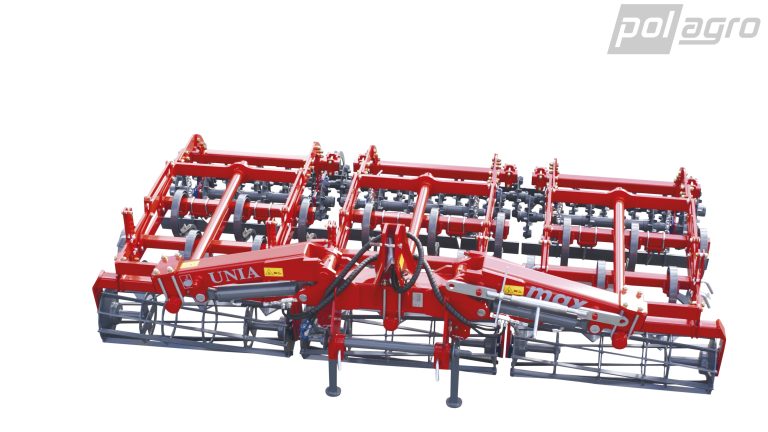

UNIA MAX H 4 – hydraulicky skládaný předseťový kultivátor 4 m

UNIA MAX H 4 je hydraulicky skládaný nesený radličkový kultivátor určený pro mělkou předseťovou přípravu půdy. Přesná katalogová konfigurace odpovídající produktu POLAGRO se SKU 11128 vychází z katalogu UNIA 2019: pracovní záběr 4,0 m, hmotnost 2 040 kg ve verzi se zadním dvojitým strunovým válcem SS, výkonový požadavek 120–160 k a 36 pružinových zubů SV.

Stroj kombinuje přední strunový válec, čtyři řady zubů SV, urovnávací lištu za sekcí zubů a zadní dvojitý pracovní válec. Širší provedení H má na rozdíl od pevného MAX 3 hydraulicky skládaný rám. Jednotlivé sekce jsou konstruovány tak, aby kopírovaly terén.

Přesná identita produktu

Aktualizace zachovává source/WordPress ID 7836, SKU 11128, původní post_title Kultivátor radličkový MAX H 4 a slug kultivator-radlickovy-max-h-4. Jde výhradně o UPDATE existujícího produktu.

Živá stránka POLAGRO i zdrojový export shodně uvádějí 2 040 kg, výkon traktoru 120/160 k, pracovní záběr 4 m a 36 radliček. Tyto hodnoty přesně odpovídají katalogové revizi UNIA 2019 pro MAX H 4 ve verzi se zadním válcem String/String.

Pracovní záběr 4 m

Přesný pracovní záběr je 4,0 m. Tuto hodnotu potvrzuje POLAGRO, katalog 2016, provozní návod MAX / MAX T PL 01/2018 i katalog 2019.

Čtyřmetrové provedení je první verzí řady MAX s označením H a hydraulickým skládáním rámu. Pro transport se boční sekce skládají hydraulicky.

Hydraulicky skládaný rám

Katalog UNIA 2019 výslovně uvádí hydraulicky skládaný rám pro verze H. MAX H 4 tak kombinuje čtyřmetrový pracovní záběr s možností sklopení pracovních sekcí pro přepravu.

Při skládání a rozkládání se nesmí nikdo pohybovat v prostoru bočních sekcí. Před jízdou je nutné zkontrolovat správné zajištění transportní polohy.

Tříbodové zavěšení kategorie II

Původní karta POLAGRO uvádí tříbodový závěs kategorie II. Katalogová dokumentace současně specifikuje pro MAX 3 až H 4 závěsnou osu Ø60-825/Ø28 mm.

Jako příplatková možnost byla nabízena závěsná osa Ø60-825/Ø36 mm. U konkrétního stroje je proto vhodné ověřit skutečné provedení závěsu a čepů.

Přední strunový válec Ø390 mm

Katalog UNIA 2019 uvádí ve standardní výbavě přední strunový válec Ø390 mm. Stejnou hodnotu obsahuje i původní karta POLAGRO.

Provozní návod PL 01/2018 má na tomto místě dokumentační odlišnost a v technické tabulce uvádí přední strunový válec Ø400 mm. Protože SKU 11128 přesně odpovídá katalogové revizi 2019, je pro tuto kartu hlavní hodnotou Ø390 mm.

Čtyři řady pružinových zubů SV

Hlavní pracovní sekci tvoří čtyři řady pružinových zubů SV 45 × 10 mm. Víceřadé uspořádání zajišťuje rovnoměrné mělké zpracování půdy v celé pracovní šířce.

Pro MAX H 4 katalog 2019 uvádí přesně 36 zubů SV. Stejný počet potvrzuje starší katalog 2016 i provozní návod 2018.

Volitelné zuby SX, SZ a SE

Výrobce nabízí vedle standardních zubů SV také alternativní pracovní orgány. Katalog 2019 uvádí pro H 4 18 zubů SX/SZ nebo 24 zubů SE.

Tyto varianty mění charakter práce stroje a nejsou standardní výbavou každého kusu. Před objednávkou náhradních dílů je nutné skutečný typ zubů ověřit.

Maximální pracovní hloubka do 8 cm

Oficiální provozní návod uvádí pro zuby SV, SX a SZ maximální pracovní hloubku do 8 cm. MAX H 4 je tedy především stroj pro mělkou předseťovou přípravu a finální úpravu povrchu.

Pracovní hloubka se nastavuje bodově na pracovních sekcích. Po nastavení je vhodné provést krátký přejezd a zkontrolovat skutečnou hloubku napříč celým záběrem.

Urovnávací lišta za sekcí zubů

Za zubovou sekcí je standardně umístěna urovnávací lišta. Ta rozprostírá zeminu po průchodu zubů a připravuje povrch pro zadní válec.

Zadní dvojitý strunový válec Ø320/280 mm

Základní verze označovaná v katalogu jako MAX nebo String/String používá zadní dvojitý strunový válec Ø320/280 mm.

Právě s touto konfigurací uvádí katalog 2019 pro MAX H 4 hmotnost 2 040 kg. Proto je důležité chápat původní údaj POLAGRO jako hmotnost konkrétní válcové konfigurace, nikoli jako univerzální hmotnost všech verzí MAX H 4.

Verze Crosskill / String

Varianta MAX CS používá kombinaci Crosskill válce Ø320 mm a strunového válce Ø280 mm. Pro H 4 uvádí katalog 2019 hmotnost 2 290 kg.

Verze Crosskill / Crosskill

Varianta MAX CC používá dvojitý střídavě uspořádaný Crosskill Ø320/320 mm. Pro H 4 uvádí katalog 2019 hmotnost 2 325 kg.

V této konfiguraci je součástí standardu také zadní ozubená smyková lišta.

Hmotnost 2 040 kg – přesná konfigurace SKU 11128

Katalog 2019 uvádí pro MAX H 4 s válcem String/String přesně 2 040 kg. Tato hodnota se shoduje s původním POLAGRO a je proto hlavní hmotností aktualizované karty.

Pokud je konkrétní stroj vybaven válci CS nebo CC, je jeho katalogová hmotnost vyšší. Při fyzické identifikaci proto doporučujeme ověřit nejen výrobní štítek, ale také typ zadních válců.

Výkon traktoru 120–160 k

Katalog UNIA 2019 uvádí pro MAX H 4 výkonový rozsah 120–160 k. Původní zápis POLAGRO 120/160 k je tedy věcně správný a v nové kartě je pouze normalizován.

Starší katalogy uvádějí nižší hodnoty, což potvrzuje, že se řada MAX během výroby konstrukčně měnila.

Starší katalog 2016 – 1 900 kg / 110–130 k

Katalog UNIA 2016 uvádí pro MAX 4 H hmotnost 1 900 kg bez válce, výkon 110–130 k, 36 zubů SV a 18 zubů SX/SZ.

Jde o starší katalogovou revizi. Její hmotnost a výkon proto nepřepisují hlavní hodnoty SKU 11128, které odpovídají novější katalogové konfiguraci 2019.

Provozní návod PL 01/2018 – mezilehlá dokumentační revize

Oficiální návod MAX / MAX T uvádí pro MAX 4.0: pracovní záběr 4 m, 36 zubů SV, 18 SX a 18 SZ, maximální hloubku do 8 cm, pracovní rychlost 7–11 km/h a efektivní výkonnost 2,8–4,4 ha/h.

Návod současně uvádí výkon 110–120 k, přibližnou hmotnost 2 100 kg bez výbavy, rozměry 3000 × 4000 × 1300 mm a třídu traktoru 18 kN. Tyto hodnoty představují odlišnou dokumentační revizi a nepřepisují přesné katalogové hodnoty 2019.

Rozdíl výkonu mezi generacemi

Vývoj dokumentace ukazuje několik hodnot: katalog 2016 uvádí 110–130 k, návod 2018 110–120 k a katalog 2019 už 120–160 k.

Proto je při identifikaci použitého stroje velmi důležitý rok výroby. Pro SKU 11128 používáme 120–160 k, protože se přesně shoduje karta POLAGRO s katalogem 2019.

Pracovní rychlost 7–11 km/h

Provozní návod uvádí pracovní rychlost 7–11 km/h. Pro čtyřmetrový záběr z toho vychází efektivní výkonnost přibližně 2,8–4,4 ha/h.

Skutečná výkonnost závisí na půdních podmínkách, pracovní hloubce, překryvu, tvaru pozemku a času na souvratích.

Rozměry podle provozního návodu

Návod uvádí pro MAX 4.0 délku přibližně 3 000 mm, pracovní šířku 4 000 mm a výšku 1 300 mm.

Tyto rozměry pocházejí z revize návodu, která současně uvádí cca 2 100 kg a výkon 110–120 k. U konkrétního stroje odpovídajícího katalogu 2019 je vhodné právně závazné transportní rozměry ověřit podle COC nebo technického osvědčení.

Transport a skládání

Provozní návod uvádí, že čtyřmetrové a širší jednotky MAX se pro přepravu skládají. Skutečná transportní šířka může podle výbavy přesáhnout 3 m.

Přesná homologovaná transportní šířka pro konkrétní konfiguraci MAX H 4 nebyla v použitých přesných zdrojích bezpečně potvrzena jako jedna univerzální hodnota. Ověřit podle COC.

Systém kopírování terénu

Katalog 2019 uvádí systém přizpůsobení půdě v každé sekci. To umožňuje jednotlivým částem pracovního rámu reagovat na nerovnosti povrchu.

Správné nastavení jednotlivých sekcí je důležité zejména u čtyřmetrového záběru, aby byla pracovní hloubka rovnoměrná po celé šířce stroje.

Přední urovnávací lišta jako alternativa

Namísto předního strunového válce lze objednat přední urovnávací lištu. Tato příplatková konfigurace mění první pracovní krok stroje.

Spirálový válec Ø470 mm

Katalog 2019 uvádí jako příplatek spirálový válec Ø470 mm. Příplatek se vztahuje k základní verzi se strunovým válcem.

Volitelný podvozek

V katalogu 2019 je podvozek s koly 340/55-16 a ojí 2100 mm nabízen až pro širší verze H 4,5 a H 6, nikoli pro H 4. MAX H 4 je tedy v této katalogové generaci primárně nesená hydraulicky skládaná verze.

Hydraulika

Hydraulika je nutná pro skládání a rozkládání rámu. Provozní návod vyžaduje připojení hydraulických rychlospojek do odpovídajících zásuvek traktoru a kontrolu těsnosti systému.

Přesný počet hydraulických okruhů nebyl v použitých zdrojích bezpečně potvrzen jako univerzální pro všechny výbavy H 4, proto se nevymýšlí.

Brzdy

Pro standardní nesený MAX H 4 nebyla samostatná brzdová soustava bezpečně potvrzena. Návod popisuje brzdy v souvislosti s volitelným podvozkem širších variant.

Údržba

Před prací je nutné kontrolovat stav zubů, jejich upevnění, válce, ložiska, klouby hydraulicky skládaného rámu, hydraulické hadice a šroubové spoje.

Po práci se má stroj očistit od zeminy a rostlinných zbytků. Před dlouhodobým odstavením je vhodné provést mazání, chránit pracovní plochy proti korozi a opravit poškozený lak.

Bezpečnost při skládání

Při skládání nebo rozkládání se nesmí nikdo nacházet v prostoru pohybu bočních sekcí. Před servisním zásahem musí být hydraulický systém odtlakován a stroj bezpečně spuštěn nebo mechanicky zajištěn.

Katalog UNIA 2019 – přesná shoda se SKU 11128

Katalog UNIA 2019 uvádí pro MAX H 4 hmotnost 2 040 kg s válcem SS, 2 290 kg s válcem CS, 2 325 kg s válcem CC, výkon 120–160 k, 36 zubů SV, 18 zubů SX/SZ a 24 zubů SE.

Standardní výbava obsahuje závěsnou osu Ø60-825/Ø28 mm, přední strunový válec Ø390 mm, čtyři řady zubů SV 45×10 mm, urovnávací lištu, hydraulicky skládaný rám, bodovou regulaci pracovní hloubky a systém kopírování terénu na každé sekci.

Relevantní stránka katalogu 2019 byla při aktualizaci skutečně vizuálně zkontrolována screenshotem. Ve spodní tabulce je přímo viditelný sloupec H 4: 2 040 / 2 290 / 2 325 kg podle typu válce, 120–160 PS, 36 SV, 18 SX/SZ a 24 SE.

Rozdíl proti MAX 3

MAX 3 má pevný neskládaný rám a v katalogu 2019 výkon 90–110 k. MAX H 4 je hydraulicky skládaný, má 36 zubů SV a vyžaduje 120–160 k.

Rozdíl proti MAX H 4,5

MAX H 4,5 má pracovní záběr 4,5 m, 48 zubů SV a vyšší výkonový požadavek. Katalog 2019 pro něj uvádí 2 205 kg ve verzi SS a 140–180 k.

Co ověřit před koupí konkrétního stroje

Nejdůležitější je rok výroby a výrobní štítek, protože dokumentace řady MAX uvádí více revizí hmotnosti a výkonu. Pro SKU 11128 odpovídá 2 040 kg / 120–160 k katalogu 2019.

Dále doporučujeme ověřit všech 36 zubů SV, typ válců SS/CS/CC, stav hydraulického skládání, závěsnou osu, urovnávací lištu a funkci kopírování terénu jednotlivých sekcí.

Technická specifikace – konfigurace odpovídající SKU 11128

Hlavní opravy a doplnění proti původní kartě

1. Hmotnost: 2 040 kg je správně, ale přesněji jde o verzi se zadním válcem SS; jiné válcové konfigurace mají 2 290 a 2 325 kg.

2. Výkon: původní 120/160 k je normalizováno na 120–160 k.

3. Generace: starší hodnoty 1 900 kg / 110–130 k a manuálové cca 2 100 kg / 110–120 k se nepřenášejí do hlavní specifikace SKU 11128.

4. Konstrukce: doplněny varianty válců, maximální pracovní hloubka, pracovní rychlost, výkonnost a rozdíly mezi katalogovými generacemi.
