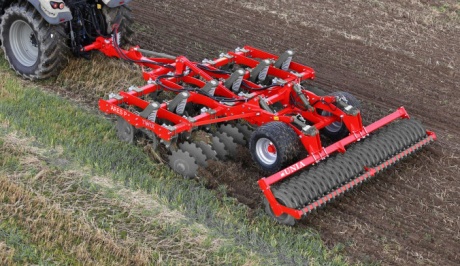

UNIA ARES P TWIX 3 – polonesený diskový podmítač těžké konstrukce 3 m

UNIA ARES P TWIX v této kartě odpovídá starší třímetrové generaci ARES P TWIX 3, která je v katalogu POLAGRO vedena pod SKU 13762. Jde o polonesený diskový podmítač těžké konstrukce určený pro intenzivní podmítku, práci v těžkých půdách, zapravení posklizňových zbytků a promíchání půdního profilu. Import musí zachovat původní ID, slug, SKU, obrazové vazby, kategorie, značku a všechny ostatní existující vztahy.

Přesná historická konfigurace SKU 13762 je dobře doložená servisním manuálem ARES P / ARES ROLLER UP: 3,0 m, 3 420 kg, 130–150 k, 24 pracovních jednotek TWIX, dvojité disky Ø660/610×6 mm, pružinové jištění, rozteč řad 120 cm, pracovní hloubka 5–15 cm a rychlost 8–15 km/h.

Přesná identita SKU 13762

Export POLAGRO uvádí produkt jako Diskový podmítač ARES P TWIX se záběrem 3 m. V popisu je správně uvedena těžká konstrukce, dvě řady dvojitých disků 660 a 610 mm, pružinové jištění, rozteč řad 120 cm, pevný rám a podvozek 340/55-16.

Produkt nesmí být zaměněn s ARES ROLLER UP TWIX 3 ani s ARES HP TWIX. ARES P je samostatná polonesená řada s pevnou konstrukcí a vlastním podvozkem.

Historická hmotnost 3 420 kg

Pro přesnou starší 3m generaci ARES P TWIX potvrzuje oficiální servisní manuál hmotnost 3 420 kg. Stejnou hodnotu obsahuje původní karta POLAGRO a starší katalogová data.

Současná česká stránka UNIA uvádí pro dnešní tabulku ARES P TWIX 3 hmotnost 3 210 kg. Jde o pozdější konstrukční revizi. Pro SKU 13762 proto zůstává hlavní hodnotou 3 420 kg a současných 3 210 kg je uvedeno pouze jako generační srovnání.

Pracovní záběr 3,0 m

Servisní manuál potvrzuje pracovní záběr 3,0 m. Stroj patří mezi polonesené konstrukce, nikoli mezi lehčí tříbodově nesené diskové podmítače.

24 pracovních jednotek TWIX

Třímetrový ARES P TWIX používá celkem 24 pracovních jednotek ve dvou řadách. Každá jednotka TWIX pracuje s dvojicí disků rozdílného průměru.

Počet 24 je potvrzen jak servisním manuálem, tak dobovými katalogovými tabulkami pro 3m provedení.

Dvojité disky Ø660/610×6 mm

ARES P TWIX používá dvě řady dvojitých ozubených disků Ø660/610×6 mm. Dvojitá konstrukce TWIX zvyšuje intenzitu řezu a promíchání půdy.

Oficiální katalogová dokumentace označuje TWIX disky jako AGRESSIVE Ø660/610. Původní text POLAGRO používal označení CLASSIC, ale přesné dobové katalogy UNIA i současná produktová stránka vedou TWIX jako AGRESSIVE. Nová karta proto používá oficiální označení AGRESSIVE a původní CLASSIC uvádí jen jako starý textový nesoulad.

Pružinové jištění

Dvojité disky TWIX jsou jištěny vinutou pružinou. To je základní rozlišovací znak proti ARES P XXL, který používá pružné silentbloky, a proti jednodušším lehčím řadám.

U použitého stroje je vhodné kontrolovat praskliny pružin, nestejné předpětí, vůle v čepech a deformace držáků. Rozdílný stav pružin může vést k nerovnoměrné pracovní hloubce jednotlivých sekcí.

Rozteč mezi řadami 120 cm

ARES P TWIX 3 používá 120 cm mezi přední a zadní řadou disků. Tato hodnota je shodně uvedena v dobové i současné dokumentaci ARES P.

Velká vzdálenost mezi řadami zlepšuje průchodnost při práci s větším množstvím rostlinných zbytků a snižuje riziko zanášení.

Mezidisková rozteč 25 cm

Servisní manuál uvádí pro ARES P mezidiskovou rozteč 25 cm. Jde o vzdálenost mezi jednotlivými pracovními orgány v jedné řadě, nikoli o 120cm vzdálenost mezi oběma řadami.

Pracovní hloubka 5–15 cm

Oficiální servisní manuál uvádí pracovní hloubku 5–15 cm. Rozsah odpovídá charakteru těžkého podmítače určeného nejen k mělkému strništnímu zpracování, ale i k intenzivnějšímu promíchání půdy.

Skutečnou hloubku ovlivňuje půda, opotřebení disků, nastavení válce, hydraulika a pracovní rychlost.

Pracovní rychlost 8–15 km/h

Servisní manuál uvádí pracovní rychlost 8–15 km/h. Při těžkých půdách nebo maximální pracovní hloubce je nutné rychlost snížit podle možností traktoru.

Efektivní výkonnost 2,8–4,5 ha/h

Pro třímetrovou variantu ARES P uvádí servisní manuál efektivní výkonnost 2,8–4,5 ha/h. Reálná hodnota závisí na rychlosti, hloubce, délce souvratí, překryvech a tvaru pozemku.

Požadovaný výkon 130–150 k

Historická i současná tabulka ARES P uvádí pro 3m provedení požadovaný výkon 130–150 k. Tento výkonový rozsah je proto pro SKU 13762 bezpečně potvrzen.

Pevný polonesený rám

ARES P TWIX používá pevný polonesený rám. Nejde o hydraulicky sklopnou HP variantu ani o nesený ROLLER UP.

Polonesená konstrukce přenáší část hmotnosti na vlastní podvozek stroje a umožňuje pracovat s robustní 3,4tunovou konstrukcí při zachování 3m pracovního záběru.

Podvozek s koly 340/55-16

Dobová i současná stránka ARES P uvádí standardní podvozek s koly 340/55-16. U použitého stroje je vhodné kontrolovat stav pneumatik, tlak, ložiska a vůle v nábojích.

Trubkový válec Ø600 mm

Ve standardní výbavě je trubkový válec Ø600 mm. Válec stabilizuje pracovní hloubku, rozrušuje hroudy a částečně konsoliduje povrch.

Výrobce pro ARES P nabízel také další typy válců, například T-válec, U-válec, spirálový válec, hvězdicový válec nebo Packer podle konkrétní generace a trhu.

Mechanická regulace pracovní hloubky

Standardní ARES P používá mechanickou regulaci pracovní hloubky. Jako příplatková výbava je doložena hydraulická regulace hloubky ve dvou bodech.

Hydraulická regulace hloubky – příplatková výbava

Dobové katalogy uvádějí příplatkovou hydraulickou regulaci pracovní hloubky ve dvou bodech. U konkrétního stroje je nutné ověřit, zda je tato výbava skutečně osazena.

Boční deflektory

Mezi příplatkovou výbavu patří boční deflektory. Pomáhají usměrňovat proud zeminy a omezovat tvorbu hrůbků na okrajích záběru.

Závěs – generační rozdíl 825 vs. 965 mm

Současná česká stránka ARES P a katalog 2019 uvádějí standardní polonesenou osu 825/Ø36 mm. Starší ceníková dokumentace kolem roku 2016 uvádí 965/Ø36 mm.

Jde o doložený generační rozdíl. Původní karta POLAGRO uvádí pouze závěs kat. III bez přesného rozměru. U konkrétního stroje SKU 13762 proto doporučujeme rozměr závěsné osy fyzicky ověřit podle výrobního roku.

Výstražné tabule a osvětlení

Výrobce nabízí jako příplatkovou výbavu výstražné tabule a sadu výstražných tabulí se silničním osvětlením. U poloneseného stroje je správná transportní výbava důležitá při přepravě po komunikacích.

Volitelné hitch Ø40 a Ø50 mm

Dobový katalog ARES P uvádí možnost horního závěsu Ø40 mm a spodního závěsu Ø50 mm. Tyto prvky nejsou automatickou výbavou každého stroje.

Volitelný větší podvozek

Katalog 2019 uvádí jako příplatkovou možnost podvozek s koly 480/45-17. Standardní 3m ARES P však používá 340/55-16.

LONG verze nejsou totéž co SKU 13762

Řada ARES P existovala také ve variantách LONG 3 a LONG 4. Ty mají větší rozteč mezi řadami 164 cm a u vybraných variant navíc radličkové slupice.

SKU 13762 je standardní 3m TWIX s roztečí 120 cm, nikoli LONG. Parametry LONG se proto nesmí do této karty přenášet.

Současná 3m revize versus historické SKU 13762

Současná česká stránka UNIA uvádí pro ARES P TWIX 3 hmotnost 3 210 kg, zatímco servisní manuál a historické zdroje pro starší generaci potvrzují 3 420 kg. Výkon 130–150 k, počet disků 24 a rozteč 120 cm zůstávají shodné.

Proto byla při aktualizaci zachována historická hmotnost 3 420 kg, protože přesně odpovídá původní kartě SKU 13762 a manuálové generaci.

Rozdíl proti ARES P TX 3

ARES P TX 3 používá jednoduché disky Ø660×6 mm s pružinovým jištěním. ARES P TWIX 3 používá dvojité Ø660/610×6 mm disky. Historický manuál uvádí hmotnost TX 3 přibližně 3 340 kg a TWIX 3 3 420 kg.

Rozdíl proti ARES P XXL 3

ARES P XXL 3 používá jednoduché Ø660×6 mm disky jištěné silentbloky. Historický manuál uvádí hmotnost XXL 3 přibližně 2 720 kg, zatímco TWIX 3 má 3 420 kg.

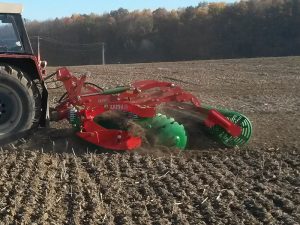

Rozdíl proti ARES ROLLER UP TWIX 3

ROLLER UP TWIX je nesený stroj se systémem hydraulického zdvihu zadního válce. ARES P TWIX je polonesený stroj s vlastním podvozkem. Historická hmotnost ARES P TWIX 3 je 3 420 kg, zatímco starší ROLLER UP TWIX měl 2 380 kg.

Kontrola před prvním nasazením

Servisní manuál doporučuje před prací zkontrolovat dotažení spojů, technický stav disků, pružin, hydrauliky, podvozku a zadního válce. Stroj má být připojen k traktoru na pevném rovném povrchu a hydraulický systém musí být při připojování odtlakován.

Kontrola disků a pružin

Dvojité disky TWIX patří mezi klíčové pracovní díly. Kontrolujte opotřebení obou průměrů, praskliny, deformace a vůle v nábojích. Pružiny musí mít shodné předpětí a nesmí být popraskané.

Kontrola podvozku

U staršího poloneseného stroje věnujte pozornost pneumatikám 340/55-16, nábojům kol, ložiskům, čepům a svařencům rámu. Při přepravě je nutné dodržet skutečné rozměry a zatížení soupravy.

Údržba hydrauliky

Hydraulické hadice pravidelně kontrolujte na praskliny, oděrky a netěsnosti. Poškozené nebo zestárlé hadice je nutné včas vyměnit. Před servisem musí být hydraulický systém odtlakován.

Zazimování a dlouhodobé odstavení

Po sezóně je vhodné stroj důkladně očistit, promazat, ošetřit pracovní plochy proti korozi a opravit poškozený lak. Stroj má být odstaven rozložený na pevném a rovném povrchu, mimo dosah nepovolaných osob.

Co kontrolovat při koupi použitého ARES P TWIX 3

• Výrobní štítek: potvrdit model ARES P TWIX a rok výroby.
• Pracovní záběr: 3,0 m.
• Počet pracovních jednotek: 24 ks.
• Disky: dvojité AGRESSIVE Ø660/610×6 mm.
• Jištění: pružinové.
• Rozteč řad: 120 cm.
• Mezidisková rozteč: 25 cm.
• Pracovní hloubka: 5–15 cm.
• Podvozek: standardně 340/55-16.
• Rám: pevný polonesený.
• Válec: standardně trubkový Ø600 mm.
• Závěs: ověřit generační provedení 825/Ø36 nebo 965/Ø36.
• Hmotnost: historické SKU 13762 = 3 420 kg; novější revize 3 210 kg.
• Výkon: 130–150 k.

Technická specifikace UNIA ARES P TWIX 3

Hlavní opravy a zpřesnění

• Zachována historická hmotnost 3 420 kg odpovídající SKU 13762.
• Současných 3 210 kg uvedeno jen jako novější generační srovnání.
• Oficiální označení disků opraveno na TWIX AGRESSIVE Ø660/610×6 mm.
• Potvrzeno 24 pracovních jednotek, pružinové jištění a 120 cm mezi řadami.
• Doplněna mezidisková rozteč 25 cm, hloubka 5–15 cm, rychlost 8–15 km/h a výkonnost 2,8–4,5 ha/h.
• Doplněn pevný polonesený rám, podvozek 340/55-16 a trubkový válec Ø600 mm.
• Zachycen generační rozdíl závěsné osy 825/Ø36 vs. 965/Ø36 mm.
