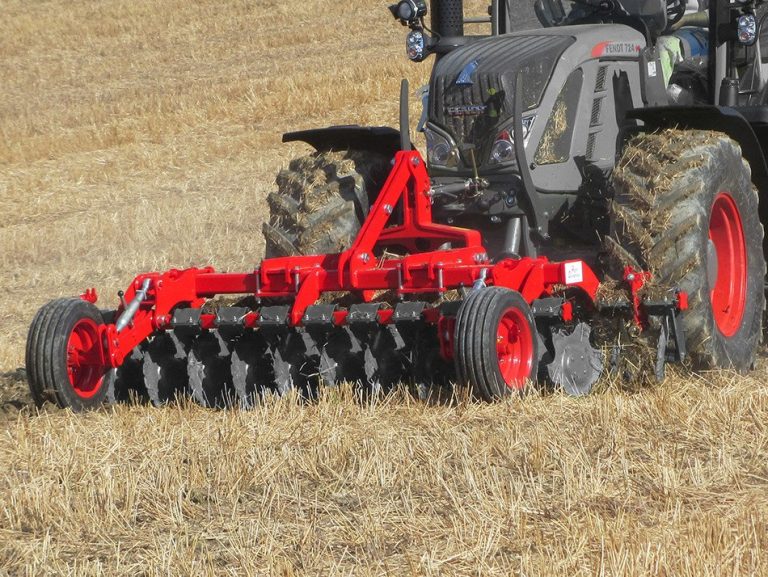

UNIA FRONT TL 4 – čelní diskový podmítač 4,0 m s ozubenými disky Ø460 mm

UNIA FRONT TL 4 je čelně nesený diskový podmítač určený k mělkému zpracování půdy a předseťové přípravě. Tato karta aktualizuje existující produkt POLAGRO se SKU 11206; nejde o nový produkt. Import proto musí zachovat původní ID, slug, SKU, obrázek, kategorie, značku i všechny ostatní existující vazby.

Čtyřmetrová varianta FRONT TL používá dvě řady ozubených disků CLASSIC Ø460 mm, uložených přes trojúhelníkové gumové amortizátory. Oficiální servisní manuál 2018, katalog UNIA 2019, katalog 2021 i současná česká stránka výrobce se shodují na 32 discích, hmotnosti 980 kg a výkonovém požadavku 110–130 k.

Přesná identita a správná varianta

SKU 11206 odpovídá přesně modelu FRONT TL 4,0. Sousední varianty FRONT TL 3 a FRONT TL 3,5 mají nižší hmotnost, menší počet disků a nižší výkonové nároky. Tyto hodnoty se nesmějí přenášet do SKU 11206.

Stejně důležité je oddělit FRONT TL od FRONT C. FRONT TL má pevný rám, ozubené disky Ø460 mm a gumové jištění jednotlivých disků. FRONT C používá výkyvný rám a zvlněné disky Ø560 mm.

Čelní agregace na přední tříbodový závěs

Oficiální manuál uvádí FRONT TL jako stroj určený pro přední tříbodový závěs traktoru. Standardní závěsná osa má rozměr Ø60-825/Ø28 mm. Původní karta POLAGRO současně uvádí závěs kategorie II.

Pro správnou agregaci je nutné ověřit nosnost předního závěsu, zatížení přední nápravy, pneumatiky traktoru a celkové vyvážení soupravy. Hmotnost základního FRONT TL 4 je 980 kg bez příplatkové výbavy.

Pevný rám

FRONT TL používá podle oficiální dokumentace pevný rám. Konstrukce je jednoduchá a robustní a nese dvě řady samostatně jištěných disků. Tím se jasně odlišuje od FRONT C s výkyvným rámem.

Při koupi použitého stroje je vhodné zkontrolovat rám na praskliny, deformace, stopy po rovnání nebo opravách svarů. U čelního nářadí může náraz do překážky způsobit vyšší lokální zatížení rámu.

Dvě řady ozubených disků CLASSIC Ø460 mm

FRONT TL 4 je osazen dvěma řadami ozubených disků CLASSIC Ø460 mm. Čtyřmetrová varianta má celkem 32 disků. Tento počet potvrzuje současná česká stránka UNIA, servisní manuál 2018 i katalogy 2019 a 2021.

Ozubené disky pracují v povrchové vrstvě půdy, podřezávají ji a promíchávají rostlinné zbytky. Čelní agregace umožňuje připravit půdu před průjezdem zadního stroje a spojit více operací do jednoho přejezdu.

Trojúhelníkové gumové amortizátory Ø35×160 mm

Každý disk je jištěn přes trojúhelníkový gumový amortizátor. Původní karta POLAGRO uvádí rozměr Ø35/160 mm a servisní manuál potvrzuje jištění amortizátory Ø35×160 mm.

Gumové jištění umožňuje jednotlivému disku při nárazu ustoupit a omezuje přenos rázu do rámu. Při prohlídce použitého stroje je důležité kontrolovat praskliny, ztvrdnutí a nestejnoměrné vymačkání gumových prvků.

Rozteč mezi řadami disků 64 cm

Dobový katalog UNIA uvádí pro řadu FRONT hodnotu 64 cm jako rozteč mezi řadami disků. Původní karta POLAGRO používá formulaci „Rozchod disků 64 cm“; nová karta tento údaj zpřesňuje na rozteč mezi dvěma řadami.

Tato vzdálenost vytváří prostor pro průchod zeminy a rostlinných zbytků mezi první a druhou řadou. Nejde o vzdálenost jednotlivých disků v jedné řadě.

Maximální pracovní hloubka 13 cm

Servisní manuál FRONT C / TL uvádí maximální pracovní hloubku 13 cm. To odpovídá zaměření FRONT TL na mělké až středně hluboké zpracování a přípravu seťového lůžka.

Skutečná pracovní hloubka závisí na nastavení předního závěsu, stavu disků, půdních podmínkách, pracovní rychlosti a případně na osazení podpůrných kol.

Pracovní rychlost 10–15 km/h

Výrobce uvádí doporučenou pracovní rychlost 10–15 km/h. Vyšší rychlost zvyšuje řezný a míchací účinek disků, ale musí odpovídat terénu, půdě a stabilitě traktoru s čelním nářadím.

Výkonnost 4,0–6,0 ha/h

Pro FRONT TL 4 uvádí servisní manuál efektivní výkonnost 4,0–6,0 ha/h. Jde o tabulkovou hodnotu výrobce. Reálnou výkonnost ovlivňuje skutečná rychlost, tvar parcel, překryvy a současná práce zadního nářadí.

Hmotnost 980 kg a výkon 110–130 k

Oficiální manuál, katalogy 2019/2021 i současná stránka UNIA se u FRONT TL 4 shodují na hmotnosti 980 kg a výkonovém požadavku 110–130 k. V těchto klíčových parametrech tedy není zdrojový konflikt.

Hmotnost je uváděna bez příplatkové výbavy. Podpůrná kola, deflektory, pružinová lišta nebo výstražné vybavení mohou výslednou provozní hmotnost zvýšit.

Rozměry a transport

Servisní manuál uvádí pro FRONT TL 4 délku přibližně 130 cm, výšku 135 cm a základní šířku 385 cm. S bočními prodlouženími je uvedeno přibližně 440 cm. Tabulková transportní šířka je 4,0 m.

Manuál současně popisuje, že u FRONT TL lze před transportem boční prodloužení diskové lišty sklopit otočením o 180° a zajistit čepem. Konkrétní přepravní obrys proto musí být ověřen na skutečném stroji.

Příplatková podpůrná kola

Pro FRONT TL jsou oficiálně doložena podpůrná kola jako příplatková výbava. Manuál popisuje jejich mechanické nastavení pomocí regulačního vřetena.

Podpůrná kola mohou pomoci stabilizovat pracovní hloubku a vedení čelního agregátu. U použitého stroje je vhodné zkontrolovat ložiska, vůle, stav kol a funkci nastavovacího mechanismu.

Boční deflektory

Oficiální manuál i katalog 2019 uvádějí pro FRONT TL boční deflektory jako volitelnou výbavu. Manuál popisuje jejich mechanické nastavení v několika otvorech.

Deflektory pomáhají omezovat vytváření hrůbků na okrajích pracovního záběru. Pokud jsou na konkrétním stroji osazeny, je vhodné zkontrolovat jejich rovnost a kompletnost uchycení.

Volitelná pružinová lišta / smyk

Servisní manuál 2018 uvádí pro FRONT TL také pružinovou lištu / smyk jako volitelnou výbavu. Její nastavení může být hydraulické pomocí válce a dorazů. Jde o příplatkový prvek, nikoli standard každého FRONT TL 4.

Výstražné tabule a osvětlení

Výrobce uvádí výstražné tabule a variantu s osvětlením jako volitelnou výbavu. Katalog 2021 uvádí osvětlení LED. U čtyřmetrového čelního stroje je správné označení při transportu zvlášť důležité.

Hydraulika a PTO

FRONT TL nemá aktivně poháněné disky a nevyžaduje PTO. Základní pracovní orgány se otáčejí kontaktem s půdou. Zvedání a pracovní poloha jsou řízeny předním tříbodovým závěsem traktoru.

Základní FRONT TL 4 nemá hydraulicky skládací rám. Hydraulika se v servisním manuálu vztahuje k volitelné pružinové liště. Do standardní konfigurace proto není přidávána samostatná hydraulická pracovní soustava.

Rozdíl proti FRONT TL 3 a 3,5

FRONT TL 3 má 3,0 m, 790 kg, 80–100 k a 24 disků. FRONT TL 3,5 má 3,5 m, 900 kg, 90–110 k a v historické generaci 28 disků. FRONT TL 4 je největší z této trojice: 4,0 m, 980 kg, 110–130 k a 32 disků.

Rozdíl proti FRONT C 4

FRONT C 4 používá výkyvný rám, 36 zvlněných disků Ø560 mm a váží 1 500 kg. FRONT TL 4 má pevný rám, 32 ozubených disků Ø460 mm a hmotnost 980 kg. Jde tedy o dvě konstrukčně odlišná řešení se stejným pracovním záběrem 4 m.

Údržba a servis

Pravidelně kontrolujte pevný rám, závěsnou osu, disky, náboje, gumové amortizátory, čepy bočních prodloužení a dotažení všech šroubových spojů. Při práci v kamenité půdě je vhodné kontrolu disků a amortizátorů provádět častěji.

Disky musí být bez trhlin a výrazné deformace a jednotlivé náboje bez nadměrné vůle či hlučnosti. Gumové amortizátory nesmějí být hluboce popraskané nebo výrazně nestejnoměrně vymačkané.

Co kontrolovat při koupi použitého FRONT TL 4

• Výrobní štítek: model FRONT TL 4, rok výroby a výrobní číslo.
• Pracovní záběr: 4,0 m.
• Počet disků: 32 ks.
• Typ disků: ozubené CLASSIC.
• Průměr disků: Ø460 mm.
• Počet řad: 2.
• Rozteč mezi řadami: 64 cm.
• Gumové amortizátory: Ø35×160 mm, bez prasklin a výrazného vymačkání.
• Pevný rám: bez prasklin, deformací a neodborných oprav.
• Náboje: bez vůlí a hlučnosti.
• Závěsná osa: Ø60-825/Ø28 mm.
• Podpůrná kola: pokud jsou osazena, zkontrolovat stav a vůle.
• Boční deflektory: pokud jsou osazeny, kompletnost a správnou polohu.
• Pružinová lišta: pokud je osazena, zkontrolovat hydrauliku a dorazy.
• Boční prodloužení: funkce sklopení o 180° a správné zajištění čepem.
• Výstražná výbava: tabule, kabeláž a osvětlení podle konkrétní konfigurace.

Technická specifikace UNIA FRONT TL 4

Hlavní zpřesnění proti původní kartě

• Doplněna max. pracovní hloubka 13 cm.
• Doplněna pracovní rychlost 10–15 km/h a výkonnost 4,0–6,0 ha/h.
• Doplněna závěsná osa Ø60-825/Ø28 mm.
• Údaj 64 cm je zpřesněn jako rozteč mezi řadami disků.
• Potvrzeny amortizátory Ø35×160 mm.
• Doplněny rozměry 130 × 385 × 135 cm, šířka s prodlouženími 440 cm a transportní šířka 4,0 m.
• Doplněna volitelná výbava: podpůrná kola, boční deflektory, pružinová lišta a výstražné tabule.
• Jasně oddělen FRONT TL 4 od FRONT C 4 a menších FRONT TL.
• Zachovány původně správné hodnoty 4 m, 980 kg, 110–130 k, 32 disků a 2 řady.

Co ověřit u konkrétního kusu

Před objednávkou nebo přesným naceněním použitého stroje doporučujeme ověřit výrobní rok, výrobní číslo, stav disků, gumových amortizátorů a nábojů, přítomnost bočních prodloužení, podpůrných kol, deflektorů nebo pružinové lišty. Dále je nutné ověřit nosnost předního tříbodového závěsu konkrétního traktoru.
