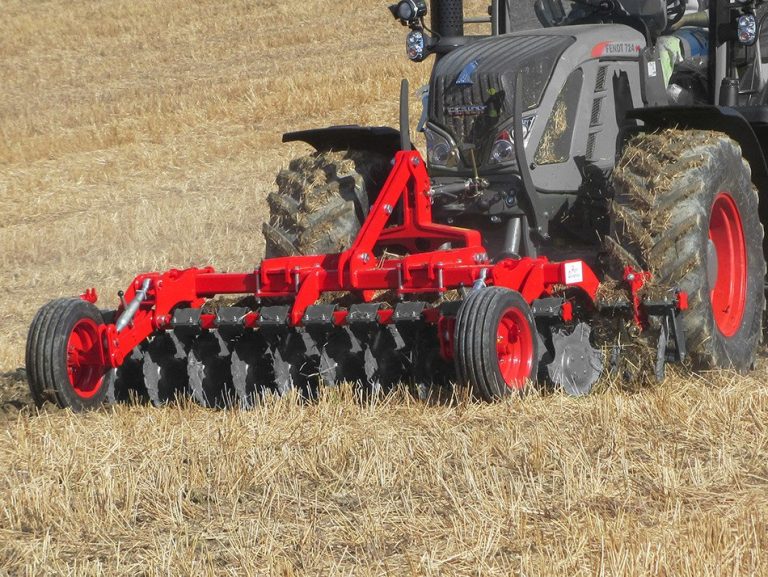

UNIA FRONT TL 3 – čelní diskový podmítač 3,0 m s ozubenými disky Ø460 mm

UNIA FRONT TL 3 je čelně nesený diskový podmítač určený k mělké podmítce a předseťové přípravě půdy. Tato karta aktualizuje existující produkt POLAGRO se SKU 11204; nejde o nový produkt. Import proto musí zachovat původní ID, slug, SKU, obrázek, kategorie, značku i všechny ostatní existující vazby.

FRONT TL 3 používá dvě řady ozubených disků CLASSIC o průměru 460 mm, uložených přes trojúhelníkové gumové amortizátory. Třímetrová varianta má celkem 24 disků, hmotnost 790 kg bez příslušenství a výrobce pro ni uvádí výkon traktoru 80–100 k.

Přesná identita a oddělení od FRONT C

SKU 11204 odpovídá přesně modelu FRONT TL 3. Nesmí se zaměňovat s FRONT TL 3,5 nebo FRONT TL 4, které mají více disků, vyšší hmotnost a vyšší výkonové nároky. Stejně tak se nesmí míchat s FRONT C, který používá zvlněné disky Ø560 mm a výkyvný rám.

FRONT TL se od FRONT C konstrukčně liší třemi zásadními prvky: pevným rámem, ozubenými disky CLASSIC Ø460 mm a jejich jištěním pomocí trojúhelníkových gumových amortizátorů. Právě tyto znaky jsou pro správnou identifikaci použitého stroje klíčové.

Čelní agregace na přední tříbodový závěs

Oficiální dokumentace UNIA uvádí FRONT TL jako nářadí pro přední tříbodový závěs traktoru. Standardní závěsná osa má rozměr Ø60-825/Ø28 mm. Původní karta POLAGRO současně uvádí závěs kategorie II.

Při volbě traktoru je potřeba ověřit nejen výkon motoru, ale také nosnost předního TUZ a dovolené zatížení přední nápravy. Základní hmotnost FRONT TL 3 je 790 kg; příplatková podpůrná kola nebo výstražná výbava mohou provozní hmotnost mírně změnit.

Pevný rám

Na rozdíl od FRONT C používá FRONT TL pevný rám. Konstrukce je jednoduchá a robustní, bez výkyvného mechanismu typického pro řadu C. Tato charakteristika je shodně uvedena v katalogu 2019, katalogu 2021 i na současné české produktové stránce UNIA.

Při koupi použitého stroje je proto vhodné rám kontrolovat zejména na praskliny, deformace a opravy svarů. Čelní nářadí je vystaveno vysokému dynamickému zatížení před traktorem a případné deformace mohou ovlivnit rovnoměrnost práce obou řad disků.

Dvě řady ozubených disků CLASSIC Ø460 mm

FRONT TL 3 používá dvě řady ozubených disků CLASSIC Ø460 mm. Třímetrová varianta má celkem 24 disků. Dobový katalog 2021 navíc uvádí tloušťku disku 4 mm.

Ozubené disky jsou určeny k mělkému podřezání a promíchání povrchové vrstvy půdy. Díky čelnímu umístění mohou půdu předpřipravit pro nářadí agregované na zadním závěsu traktoru.

Trojúhelníkové gumové amortizátory

Každý disk FRONT TL je chráněn přes trojúhelníkový gumový amortizátor. Původní karta POLAGRO uvádí rozměr Ø35/160 mm; tento rozměr podporuje také dobový katalog náhradních dílů UNIA pro TL 460 / FRONT TL, kde je amortizátor uveden jako Ø35×160.

Gumové jištění umožňuje disku při nárazu částečně ustoupit a omezuje přenos rázu do rámu. Při prohlídce použitého stroje je důležité kontrolovat praskliny, ztvrdnutí, vymačkání a nestejnoměrnou deformaci jednotlivých gumových prvků.

Bezúdržbové výměnné náboje

Dobové katalogy UNIA uvádějí u FRONT TL 3 výměnný bezúdržbový náboj. To je významný konstrukční prvek, který odlišuje pozdější provedení od některých starších řešení.

Při koupi použitého stroje je přesto vhodné zkontrolovat vůli, hlučnost a hladký chod každého disku. Označení bezúdržbový neznamená, že je poškozený nebo opotřebený náboj bez kontroly.

Rozteč mezi řadami disků 64 cm

Oficiální katalog 2019 a katalog 2021 uvádějí pro FRONT TL rozteč mezi řadami disků 64 cm. Původní POLAGRO karta používala formulaci „Rozchod disků 64 cm“; přesnější technické označení je rozteč mezi dvěma řadami disků.

Tato vzdálenost vytváří prostor pro průchod zeminy a rostlinných zbytků mezi první a druhou řadou. Nejde o rozteč jednotlivých disků v jedné řadě.

Maximální pracovní hloubka 13 cm

Servisní manuál FRONT C / TL uvádí maximální pracovní hloubku 13 cm. Novější katalog 2021 na marketingové stránce uvádí „do 15 cm“ pro rodinu FRONT TL. Protože přesný servisní manuál dává tabulkovou hodnotu 13 cm pro konkrétní řadu FRONT C/TL, používá tato karta jako technický údaj 13 cm; marketingové „do 15 cm“ je vhodné chápat jako obecné zaokrouhlené maximum řady.

Skutečná pracovní hloubka závisí na nastavení předního závěsu, půdních podmínkách, rychlosti a opotřebení disků.

Pracovní rychlost 10–15 km/h

Oficiální servisní manuál uvádí doporučenou pracovní rychlost 10–15 km/h. Vyšší rychlost podporuje řezný a míchací účinek disků, ale musí odpovídat terénu a stabilitě traktoru s čelním nářadím.

Výkonnost 3,0–4,5 ha/h

Pro FRONT TL 3 uvádí manuál tabulkovou efektivní výkonnost 3,0–4,5 ha/h. Reálná výkonnost závisí na tvaru parcely, počtu otáček, pracovní rychlosti, překryvech a půdních podmínkách.

Hmotnost 790 kg a výkon 80–100 k

Oficiální katalog 2019, katalog 2021, servisní manuál i současná česká stránka UNIA se u FRONT TL 3 shodují na hmotnosti 790 kg a výkonovém požadavku 80–100 k. V tomto případě tedy mezi zdroji nevzniká technický konflikt.

Jde o podstatně lehčí stroj než FRONT C 3, který váží 1 060 kg. Nižší hmotnost ale neznamená nižší výkonový požadavek; FRONT TL 3 výrobce uvádí 80–100 k, zatímco FRONT C 3 70–90 k.

Rozměry a transport

Servisní manuál uvádí pro FRONT TL 3 délku přibližně 130 cm, výšku 135 cm a základní šířku 285 cm. S rozšířeními uvádí šířku přibližně 330 cm. Transportní šířka je v tabulce uvedena jako 3,0 m.

U konkrétního stroje je proto vhodné fyzicky ověřit osazení bočních prvků a skutečný přepravní obrys, zejména pokud má příplatkové deflektory nebo výstražné tabule.

Příplatková podpůrná kola

Na rozdíl od FRONT C jsou pro FRONT TL doložena podpůrná kola jako příplatková výbava. Pomáhají stabilizovat pracovní polohu a mohou usnadnit vedení stroje v nerovném terénu.

Při prohlídce použitého stroje je vhodné kontrolovat vůle čepů, stav pneumatik nebo plášťů podpůrných kol, ložiska a možnost nastavení.

Boční deflektory

Dobový katalog UNIA 2019 uvádí pro FRONT TL také sadu bočních deflektorů jako příplatkovou výbavu. Současná česká stránka je už mezi příplatky neuvádí, proto je v této kartě vedena jako historicky doložená možnost, nikoli jako současný standard.

Výstražné tabule a osvětlení

Výrobce uvádí výstražné tabule a variantu s osvětlením jako volitelnou výbavu. Katalog 2021 používá formulaci osvětlení LED. U čelního stroje je správné označení obrysu při transportu zvlášť důležité.

Hydraulika a PTO

FRONT TL nemá aktivní pohon pracovních orgánů a nevyžaduje PTO. Disky se otáčejí kontaktem s půdou. Zvedání a pracovní poloha jsou řízeny předním tříbodovým závěsem traktoru.

Základní FRONT TL 3 nemá hydraulicky skládací rám. V použitých přesných zdrojích nebyla potvrzena samostatná hydraulická pracovní soustava základního stroje, proto ji karta nedoplňuje odhadem.

Rozdíl proti FRONT C 3

FRONT C 3 používá výkyvný rám, 26 zvlněných disků Ø560 mm, váží 1 060 kg a výrobce uvádí výkon 70–90 k. FRONT TL 3 používá pevný rám, 24 ozubených disků CLASSIC Ø460 mm, váží 790 kg a vyžaduje 80–100 k.

Tyto rozdíly jsou zásadní pro objednávku pracovních dílů i správnou identifikaci použitého stroje.

Údržba a servis

Pravidelně je vhodné kontrolovat přední závěs, pevný rám, disky, náboje, gumové amortizátory a šroubové spoje. U gumových prvků sledujte praskliny, ztrátu pružnosti nebo asymetrické vymačkání.

U disků je důležitý stav ozubení, průměr a rovnost. Výrazně rozdílné opotřebení mezi disky může vést k nerovnoměrnému záběru. Bezúdržbové náboje je nutné kontrolovat alespoň na vůli, hlučnost a poškození těsnění.

Co kontrolovat při koupi použitého FRONT TL 3

• Výrobní štítek: model FRONT TL 3, rok výroby a výrobní číslo.
• Pracovní záběr: 3,0 m.
• Počet disků: 24 ks.
• Typ disků: ozubené CLASSIC.
• Průměr / tloušťka: Ø460 mm; dobový katalog 2021 uvádí 4 mm.
• Počet řad: 2.
• Rozteč mezi řadami: 64 cm.
• Pevný rám: praskliny, deformace a neodborné opravy.
• Gumové amortizátory: praskliny, vymačkání a nestejnoměrné opotřebení.
• Náboje: vůle, hlučnost a stav těsnění.
• Závěsná osa: Ø60-825/Ø28 mm.
• Podpůrná kola: pokud jsou osazena, stav a vůle.
• Boční deflektory: pokud jsou osazeny, kompletnost a rovnost.
• Výstražné tabule a osvětlení: podle skutečné výbavy.

Technická specifikace UNIA FRONT TL 3

Hlavní zpřesnění proti původní kartě

• Doplněna max. pracovní hloubka 13 cm a rozlišen obecný marketingový údaj „do 15 cm“ z katalogu 2021.
• Doplněna pracovní rychlost 10–15 km/h a výkonnost 3,0–4,5 ha/h.
• Doplněny rozměry 130 × 285 × 135 cm, rozšíření na 330 cm a transportní šířka 3,0 m.
• Doplněna závěsná osa Ø60-825/Ø28 mm.
• Údaj 64 cm je zpřesněn jako rozteč mezi řadami disků.
• Doplněna tloušťka disku 4 mm podle katalogu 2021.
• Doplněny výměnné bezúdržbové náboje.
• Doložen rozměr amortizátoru Ø35×160 mm z katalogu náhradních dílů UNIA pro TL 460 / FRONT TL.
• Doplněna příplatková podpůrná kola a historicky doložené boční deflektory.
• Jasně oddělen FRONT TL od FRONT C.

Co ověřit u konkrétního kusu

Před objednávkou nebo přesným naceněním použitého stroje doporučujeme ověřit rok výroby, výrobní číslo, skutečné provedení nábojů, stav gumových amortizátorů, průměr a opotřebení disků, příplatková podpůrná kola, boční deflektory a výstražnou výbavu. Dále je nutné ověřit nosnost předního tříbodového závěsu konkrétního traktoru.
