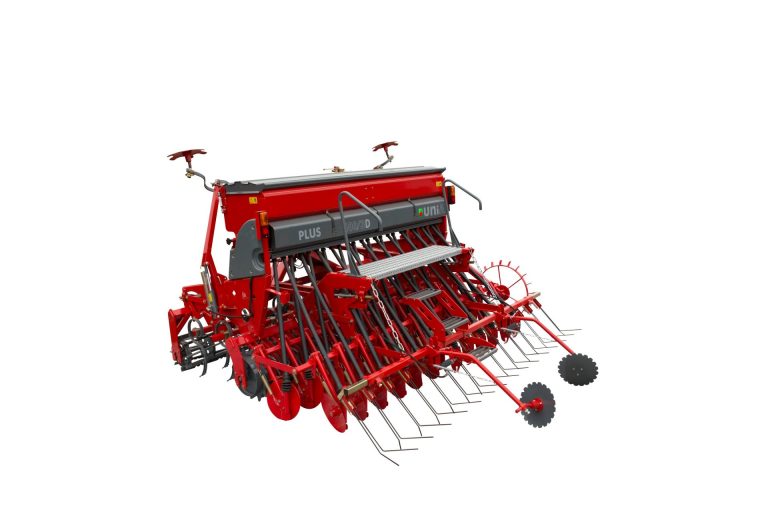

UNIA FM S 700/3 D – mechanická secí kombinace 3 m

UNIA FM S 700/3 D je mechanická secí kombinace určená pro přípravu seťového lůžka a výsev v jednom přejezdu. Tato karta odpovídá produktu POLAGRO SKU 17146.

Přesná identita varianty

FM S 700/3 D je radličková varianta S s diskovými secími botkami. Správná přípravná sekce používá strunový válec Ø300 mm, tři řady radliček SU a Packer Ø500 mm.

Původní export ji konstrukčně zaměňuje za variantu T a připisuje jí dvě řady disků Ø460 mm. To je zásadně opraveno.

Hlavní technické parametry

Přípravná sekce

strunový válec Ø300 mm + 3 řady SU + Packer Ø500 mm.

Secí botky

Varianta D používá jednodiskové botky Ø300 mm s maximálním přítlakem přibližně 25 kg/botku. Příplatkově lze doplnit kopírovací kolečka 250×42 mm.

Princip práce mechanické secí kombinace

Řada FM spojuje mechanický secí stroj s předseťovým agregátem. Přípravná část rozruší, urovná a podle konkrétní varianty také utuží půdu; následně mechanické výsevní ústrojí dávkuje osivo do 25 řádků. V jednom přejezdu tak probíhá příprava seťového lůžka i vlastní výsev.

Mechanické výsevní válečky mají oddělené pracovní části pro běžná zrna a jemná semena. Díky tomu lze stejný stroj používat pro obiloviny, řepku, hořčici, trávy, jeteloviny i některé luskoviny, vždy po správné volbě nastavení a kalibraci.

Bezstupňová regulace výsevku

Výsevek se nastavuje bezstupňovou převodovkou. Pohon výsevního hřídele je odvozen od pojezdu stroje, takže při správném kontaktu ostruhového kola s půdou zůstává dávka svázaná s ujetou vzdáleností. Výhodou je jednoduchá mechanická konstrukce bez nutnosti složité elektroniky.

U použitého stroje je třeba zkontrolovat vůle převodovky, stav řetězů a ozubených kol, napnutí pohonu a plynulost změny dávky. Zatuhlý článek řetězu, prokluz ostruhového kola nebo opotřebené ozubené kolo mohou způsobovat nepravidelný výsevek.

Výsevní zkouška

Před každou novou plodinou nebo výraznou změnou osiva je nutné provést výsevní zkoušku. Do zásobníku se vloží reprezentativní osivo, nastaví se hradítka, převodovka a výsevní válečky, následně se provede předepsaný počet otáček pohonu. Zachycené osivo se zváží a dávka přepočítá na hektar.

Tabulkové hodnoty výrobce jsou orientační. Skutečný výsevek ovlivňuje velikost a tvar semen, objemová hmotnost, moření, vlhkost, sypnost a podmínky v poli. Po prvních hektarech je vhodné porovnat skutečnou spotřebu osiva s plánovanou dávkou.

25 secích botek a nastavení hloubky

Všechny zde zpracované varianty používají 25 secích botek na třímetrovém záběru. Výrobní dokumentace uvádí hloubku výsevu přibližně 0–7 cm. Hloubka se nastavuje podle plodiny, struktury seťového lůžka a vlhkosti půdy.

Botky mají centrální i individuální regulaci přítlaku. Maximální přítlak této generace je přibližně 25 kg na botku. U diskových verzí D je nutné kontrolovat ložiska a opotřebení kotoučů, u stopkových verzí stav radliček a průchodnost.

STARTER SEED a kolejové řádky

Standardní výbava zahrnuje elektricky řízené kolejové řádky a ovladač STARTER SEED. Jednotka počítá přejezdy a podle nastaveného rytmu zavírá příslušné výsevní cesty. U některých konfigurací bylo možné doplnit hydraulické předvzejití kolejových řádků.

Před sezonou zkontrolujte elektrickou instalaci, konektory, elektromagnetické prvky a správné počítání přejezdů. U starších strojů bývají častým problémem oxidované konektory a neoriginální opravy kabeláže.

Hydraulické znamenáky

Boční znamenáky jsou hydraulicky ovládané dvěma válci. Jejich úkolem je usnadnit přesné navazování jednotlivých přejezdů. Před prací zkontrolujte čepy, ramena, hadice, válce, těsnost a správné nastavení délky.

Zásobník a čechrač

Zásobník je vybaven čechračem, který omezuje tvorbu klenby a pomáhá plynulému zásobování výsevního aparátu. Před plněním musí být zásobník čistý a suchý. Po skončení práce je nutné odstranit zbytky osiva a prach z mořidel.

Obslužná lávka a zavlačovač

Obslužná lávka usnadňuje kontrolu zásobníku a plnění. Za secími botkami pracuje zavlačovač, který urovnává povrch a pomáhá zakrýt osivo. Obě části je nutné pravidelně kontrolovat na mechanické poškození a bezpečné upevnění.

Práce v poli

Před prvním delším přejezdem doporučujeme zkontrolovat nastavení přípravné sekce, hloubku všech botek, funkci kolejových řádků a rovnoměrnost zasetí. Po několika desítkách metrů je vhodné odkrýt několik řádků a ověřit skutečnou hloubku i zakrytí semen.

Pracovní rychlost je nutné přizpůsobit půdě a kvalitě předchozí přípravy. Příliš vysoká rychlost může zhoršit stabilitu pracovní hloubky, rovnoměrnost přípravy i práci zavlačovače.

Kontrola použitého stroje

• ověřit výrobní štítek a přesné modelové označení,
• zkontrolovat zásobník, čechrač a výsevní válečky,
• prověřit bezstupňovou převodovku a ostruhové kolo,
• zkontrolovat všech 25 secích botek,
• prověřit hydraulické znamenáky a oba válce,
• zkontrolovat STARTER SEED a kolejové řádky,
• prověřit obslužnou lávku a zavlačovač,
• zkontrolovat pracovní orgány přípravné sekce a ložiska válců,
• prověřit rám na praskliny, deformace a neoriginální svary.

Kontrola převodů

Řetězové převody musí být čisté, správně napnuté a bez zatuhlých článků. Ozubená kola nesmějí mít výrazně opotřebené zuby. Vůle v pohonu se přímo promítá do přesnosti dávkování, proto má mechanický stav převodu zásadní význam.

Servis před sezonou

Před sezonou proveďte kontrolu všech šroubových spojů, ložisek, řetězů, hydrauliky a elektriky. Ověřte funkci znamenáků a kolejových řádků a proveďte novou kalibraci. Po prvních hektarech doporučujeme opakovaně zkontrolovat dotažení rámu a pracovních částí.

Údržba po práci

Po práci vyprázdněte zásobník a výsevní systém. Odstraňte prach, mořidlo a zbytky osiva. Zkontrolujte převodovku, řetězy, ložiska, hydrauliku a všechny pracovní orgány. Po mytí nechte stroj zcela vyschnout.

Zazimování

• zcela vyprázdnit zásobník,
• vyčistit výsevní válečky a čechrač,
• očistit botky a přípravnou sekci,
• zkontrolovat a nakonzervovat řetězy,
• ošetřit odkryté kovové plochy proti korozi,
• chránit hydraulické rychlospojky a elektrické konektory,
• skladovat v suchu na pevném podkladu.

Bezpečnost

Před seřizováním nebo čištěním musí být traktor vypnutý, klíček vyjmutý a hydraulický tlak uvolněný. Do výsevního mechanismu, převodovky nebo pracovních orgánů se nesmí zasahovat za provozu. Před transportem musí být znamenáky složené a stroj bezpečně zajištěný.

Kontrola před nákupem

U řady FM je mimořádně důležité ověřit přesné označení varianty. Historicky existují varianty S, T a A a současně stopkové a diskové verze D. Záměna modelu může vést k objednání nesprávných dílů i k chybnému údaji o hmotnosti nebo výkonovém požadavku.

Doporučujeme porovnat štítek, typ přípravné sekce, typ secích botek, objem zásobníku a konstrukci závěsu. U starších kusů je vhodné ověřit také dostupnost originálních dílů elektroniky a stav kabeláže STARTER SEED.

Hlavní opravy a zpřesnění

• Původní export ji konstrukčně zaměňuje za variantu T a připisuje jí dvě řady disků Ø460 mm. To je zásadně opraveno.
• Potvrzen pracovní záběr 3,0 m, zásobník 700 l, 25 botek a hloubka 0–7 cm.
• Hmotnost nastavena na 1 850 kg a pa_power na 120 HP.
• Přípravná sekce: strunový válec Ø300 mm + 3 řady SU + Packer Ø500 mm.

Kontakt POLAGRO

Jiří Rakus
+420 733 772 932
stroje@polagro.cz

Praktické nastavení před setím

Před výjezdem do pole zkontrolujte shodnou hloubku všech secích botek, přítlak, nastavení přípravné sekce a funkci zavlačovače. Zásobník naplňte pouze množstvím potřebným pro první kalibrační a kontrolní přejezd. Po několika desítkách metrů zkontrolujte skutečné uložení semen v několika řádcích, protože správné nastavení na dvoře nemusí přesně odpovídat podmínkám na poli.

Při změně půdního typu během práce sledujte, zda přípravná sekce stále pracuje ve stejné hloubce a zda se secí botky nezanáší. U diskových verzí věnujte pozornost volnému otáčení disků, u stopkových botek průchodnosti a opotřebení radliček. Rovnoměrná práce všech 25 botek je podmínkou rovnoměrného vzcházení.

Diagnostika nepravidelného výsevku

Pokud se skutečný výsevek liší od kalibrační zkoušky, postupujte od nejjednodušších příčin. Zkontrolujte prokluz pohonného kola, napnutí řetězu, stav ozubených kol, volný chod výsevního hřídele a správné nastavení hradítek. Následně ověřte, zda se osivo v zásobníku volně sesouvá a zda čechrač nevytváří nežádoucí tlak na jemná semena.

Při rozdílech mezi jednotlivými řádky zkontrolujte výsevní válečky a vedení osiva ke konkrétním botkám. Mechanický secí stroj může mít správnou celkovou dávku, ale přesto nerovnoměrné rozdělení mezi řádky, pokud je některá výsevní cesta částečně ucpaná nebo poškozená.

Nastavení přípravné sekce

Přípravná sekce by měla pracovat pouze tak hluboko, jak je nutné pro vytvoření rovnoměrného seťového lůžka. Zbytečně hluboké zpracování zvyšuje tahový odpor, spotřebu paliva a může vytahovat vlhčí půdu na povrch. Naopak příliš mělké nastavení může ponechat nerovnosti, které následně zhoršují vedení secích botek.

Přední a zadní válec musí být nastaveny tak, aby stroj stabilně držel pracovní hloubku. Stěrky válců musí být správně seřízené a nesmějí se nadměrně třít o povrch válce. Ložiska kontrolujte na zahřívání, hlučnost a boční vůli.

Kontrola po prvním hektaru

Po prvním hektaru nové sezony znovu zkontrolujte dotažení šroubových spojů, napnutí řetězů, teplotu ložisek a stav hydraulických hadic. Změřte skutečnou spotřebu osiva a porovnejte ji s plánovaným výsevkem. Pokud je odchylka významná, proveďte novou kalibraci.

Současně zkontrolujte několik míst napříč celým záběrem. Důležité není pouze množství osiva na hektar, ale také rovnoměrná hloubka a stejné podmínky pro vzcházení ve všech 25 řádcích.

Skladování a dlouhodobá odstávka

Při delší odstávce nenechávejte osivo v zásobníku ani ve výsevním mechanismu. Zbytky mořeného osiva mohou vázat vlhkost a urychlovat korozi. Kovové pracovní části po vyčištění lehce zakonzervujte vhodným prostředkem a stroj odstavte na suchý pevný podklad.

Elektronický ovladač STARTER SEED a konektory chraňte před vodou a kondenzací. Hydraulické rychlospojky uzavřete krytkami, aby se do systému nedostaly nečistoty. Před novou sezonou proveďte kompletní funkční zkoušku bez osiva a až poté kalibraci.

Typické provozní závady a jejich projevy

Nerovnoměrný výsevek se nejčastěji projeví rozdílnou spotřebou osiva, nepravidelným počtem rostlin nebo rozdíly mezi řádky. Příčinou může být opotřebený pohon, částečně ucpaná výsevní cesta, nesprávné nastavení hradítka nebo nestejný přítlak botek. Hlučné ložisko válce, zahřívání náboje nebo boční vůle jsou signálem k okamžité kontrole.

Pokud se stroj při práci stáčí nebo přípravná sekce vytváří rozdílný povrch na levé a pravé straně, zkontrolujte nastavení závěsu, hloubku pracovních orgánů, stav válců a případné deformace rámu. Při opakovaném zanášení je nutné zohlednit také vlhkost půdy a množství posklizňových zbytků.

Dokumentace pro servis a náhradní díly

Při objednávání dílů vždy uvádějte přesný model, rok výroby a výrobní číslo ze štítku. Označení FM 400/3, FM 400/3 D, FM S 700/3 D a FM T 700/3 D nejsou zaměnitelná, protože se liší botkami, přípravnou sekcí, závěsem, hmotností i některými pracovními částmi. Fotografie štítku a opotřebeného dílu výrazně snižuje riziko chybné objednávky.
