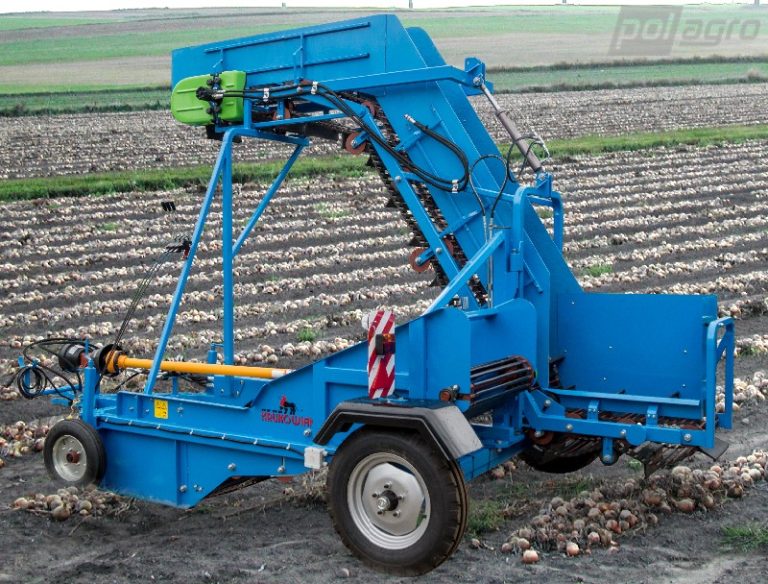

Sběrač cibule KRUKOWIAK Z437

KRUKOWIAK Z437 je stroj určený ke sběru vysušené cibule uložené v řádku a jejímu plynulému překládání na souběžně jedoucí dopravní prostředek. Existující produkt POLAGRO pod SKU 26253 odpovídá základní variantě Z437 s pracovním záběrem 0,8 m.

Přesná identita SKU 26253

SKU 26253 odpovídá modelu KRUKOWIAK Z437. Nesmí být zaměňován s širším Z437/1, který má pracovní záběr 1,0 m, výšku nakládání 3,0 m, vyšší hmotnost a vlastní hydraulický systém druhého pásu.

Výrobce KRUKOWIAK

Výrobcem je Kujawska Fabryka Maszyn Rolniczych KRUKOWIAK. Současná oficiální stránka výrobce stále uvádí oba modely Z437 a Z437/1.

Určení stroje

Z437 sbírá suchou cibuli z řádku po předchozím vyorání a dosušení na poli. Úroda je následně dopravena přímo na vedle jedoucí vůz nebo návěs.

Pracovní záběr 0,8 m

Historická karta POLAGRO i současná oficiální stránka KRUKOWIAK potvrzují pracovní záběr 0,8 m pro model Z437.

Nakládací výška 2,5 m

Současný výrobce uvádí pro Z437 výšku nakládání 2,5 m. Historická karta má celkovou výšku stroje 250 cm, což je s touto konfigurací kompatibilní.

Pohon PTO 540 ot/min

První pás je poháněn z vývodového hřídele traktoru. Současná i historická specifikace potvrzují PTO 540 ot/min.

Minimální výkon traktoru 30 HP

Historická karta i současný výrobce uvádějí minimální výkon traktoru 30 HP. Pole pa_power je proto nastaveno na 30 k.

Historická hmotnost 1 460 kg

Existující karta SKU 26253 uvádí hmotnost 1 460 kg. Tato hodnota je zachována jako parametr historické generace.

Současná hmotnost 1 180 kg

Současná oficiální stránka KRUKOWIAK uvádí pro Z437 hmotnost 1 180 kg. Rozdíl oproti historickým 1 460 kg je příliš velký na zaokrouhlení a je interpretován jako konstrukční revize.

Plošný výkon 0,3 ha/h

Historická karta uvádí plošnou výkonnost přibližně 0,3 ha/h.

Hydraulický průtok 60 l/min

Historická karta uvádí minimální výkon hydraulického čerpadla 60 l/min. Tento údaj je relevantní zejména pro pohon druhého pásu a ostatní hydraulické funkce.

Historické rozměry

Historická karta uvádí délku 451 cm, šířku 320 cm a výšku 250 cm.

Sběrací jednotka

Sběr probíhá pomocí jednotky tvořené pěnovým válcem a roštovým dopravníkem.

Pěnový válec

Měkký pěnový válec pomáhá nabírat cibuli z řádku na první pás a omezuje tvrdé mechanické rázy.

První pás

První podélný roštový pás přebírá cibuli ze sběrací jednotky a dopravuje ji směrem k příčnému dopravníku.

Pohon prvního pásu

První pás je mechanicky poháněn z PTO traktoru.

Druhý pás

Druhý příčný dopravník přebírá cibuli a překládá ji na dopravní prostředek jedoucí souběžně se strojem.

Hydraulický pohon druhého pásu

U Z437 je druhý pás poháněn z hydrauliky traktoru.

Rozdíl Z437/1 – vlastní hydraulika

U modelu Z437/1 výrobce uvádí vlastní hydraulický systém pro druhý pás. Tento údaj se do Z437 nesmí přenášet.

Hydraulické skládání

Stroj využívá hydrauliku pro přechod mezi pracovní a přepravní polohou.

Nastavení sklonu dopravníku

Hydraulicky se nastavuje také sklon dopravníku, který předává cibuli na vedle jedoucí vozidlo.

Ovládání z kabiny

Hydraulické funkce jsou ovládány rozvaděčem umístěným v kabině traktoru.

Pákové ovládání

Standardní provedení používá ovládání hydraulického systému pomocí systému pák.

Elektrohydraulické ovládání

Jako příplatková výbava může být použito elektrohydraulické ovládání místo pák.

Pásy Hessels

Výrobce nabízí nizozemské pásy Hessels jako volitelnou výbavu.

Zvýšení nakládání na 3 m

Pro Z437 lze příplatkově zvýšit výšku nakládání na 300 cm.

Třesačka prvního pásu

Jako volitelnou výbavu výrobce nabízí třesačku prvního pásu, která může podpořit oddělení zeminy a nečistot.

PTO hřídel

Kloubový hřídel PTO je veden mezi příplatkovou výbavou.

Příprava řádku

Pro stabilní práci je důležité, aby byla cibule předem dobře vyoraná, dosušená a uložená v souvislém řádku.

Suchá cibule

Výrobce stroj výslovně popisuje jako sběrač vysušené cibule. Nadměrně vlhký materiál může zhoršit plynulost dopravy.

Souběžná jízda dopravního prostředku

Vůz nebo návěs musí jet souběžně se sběračem v rychlosti odpovídající toku materiálu.

Koordinace obsluhy

Řidič traktoru a řidič odvozního prostředku musí koordinovat rychlost a vzájemnou polohu, aby cibule dopadala do správné části korby.

Nastavení výšky výsypu

Výška a sklon příčného dopravníku se nastavují tak, aby pád cibule nebyl zbytečně vysoký a nedocházelo k poškození.

Šetrnost k cibuli

Pěnový válec a plynulé dopravníky jsou důležité pro omezení otlaků a mechanického poškození cibule.

Kontrola prvního průjezdu

Po několika metrech je vhodné zastavit a zkontrolovat ztráty na poli, množství zeminy na pásech a poškození cibule.

Kontrola sběracího válce

Pěnový válec musí být rovný, bez velkých trhlin a správně nastavený vůči řádku.

Kontrola prvního pásu

První pás je nutné kontrolovat z hlediska napnutí, opotřebení prutů a spojů.

Kontrola druhého pásu

Příčný dopravník musí běžet plynule a nesmí přetěžovat hydraulický okruh traktoru.

Kontrola hydrauliky

Hydraulické hadice, rychlospojky a válce musí být bez netěsností a poškození.

Kontrola průtoku hydrauliky

Traktor musí být schopen dodat požadovaný hydraulický průtok. Historická karta uvádí minimálně 60 l/min.

Kontrola PTO

Před prací je nutné ověřit správných 540 ot/min, stav kardanu a kompletní ochranné kryty.

Kontrola ložisek

Ložiska válců a dopravníků je vhodné pravidelně kontrolovat z hlediska vůlí, zahřívání a hlučnosti.

Kontrola řetězů a převodů

Mechanické převody prvního pásu musí být správně napnuté a mazány.

Kontrola sklápění

Před přejezdem je potřeba ověřit, že je stroj správně složen a hydraulické části jsou bezpečně zajištěny.

Práce na souvrati

Na souvrati je vhodné plynule snížit tok materiálu, zvednout nebo přestavit pracovní část podle potřeby a otočit bez prudkých manévrů.

Vliv rychlosti

Příliš vysoká rychlost pojezdu může způsobit přeplnění prvního pásu a zhoršit plynulost nakládání.

Vliv velikosti řádku

Silnější řádek cibule vyžaduje nižší pojezdovou rychlost, aby dopravníky zvládly materiál bez hromadění.

Vliv nečistot

Velké množství zeminy, natě nebo kamenů zvyšuje zatížení pásů a snižuje kvalitu výsledného nakládání.

Denní čištění

Po práci je vhodné odstranit cibulové slupky, nať, zeminu a kameny ze sběracího válce a obou dopravníků.

Mazání

Mazací body, řetězy a klouby je potřeba udržovat podle servisního plánu výrobce.

Předsezonní kontrola

Před sezonou je vhodné zkontrolovat oba pásy, pěnový válec, PTO, hydrauliku, skládání a stav pneumatik či opěrných prvků.

Skladování

Po sezoně je vhodné stroj důkladně očistit, vysušit, zakonzervovat a uložit pod střechou.

Rozdíl proti Z437/1 – pracovní záběr

Z437 má 0,8 m, zatímco Z437/1 má 1,0 m.

Rozdíl proti Z437/1 – výška nakládání

Z437 má standardní nakládací výšku 2,5 m, Z437/1 3,0 m.

Rozdíl proti Z437/1 – hmotnost

Současný Z437 má 1 180 kg, zatímco Z437/1 1 640 kg.

Rozdíl proti Z437/1 – hydraulika

Z437 používá hydrauliku traktoru pro druhý pás, zatímco Z437/1 má vlastní hydraulický systém.

Historická versus současná hmotnost

Historická karta SKU 26253 uvádí 1 460 kg, současná oficiální stránka 1 180 kg. Historická hodnota je zachována pro existující SKU.

Stabilní parametry napříč generacemi

Pracovní záběr 0,8 m, minimální výkon 30 HP, PTO 540 ot/min a základní princip sběru zůstávají mezi historickou a současnou dokumentací stabilní.

Generační závěr

SKU 26253 bezpečně odpovídá KRUKOWIAK Z437. Pro historickou kartu se zachovává pracovní záběr 0,8 m, hmotnost 1 460 kg, výkon 30 HP, minimální hydraulický průtok 60 l/min, plošný výkon 0,3 ha/h, PTO 540 ot/min a historické rozměry 451 × 320 × 250 cm. Současná hmotnost 1 180 kg je vedena jako novější konstrukční revize.

Provozní kontrola 1

Před každým nasazením sběrače Z437 je vhodné ověřit stav pěnového válce, prvního roštového pásu, příčného dopravníku, kardanu a hydrauliky. Zvláštní pozornost je potřeba věnovat plynulému předávání cibule na souběžně jedoucí dopravní prostředek a správnému nastavení výšky výsypu.

Provozní kontrola 2

Před každým nasazením sběrače Z437 je vhodné ověřit stav pěnového válce, prvního roštového pásu, příčného dopravníku, kardanu a hydrauliky. Zvláštní pozornost je potřeba věnovat plynulému předávání cibule na souběžně jedoucí dopravní prostředek a správnému nastavení výšky výsypu.

Provozní kontrola 3

Před každým nasazením sběrače Z437 je vhodné ověřit stav pěnového válce, prvního roštového pásu, příčného dopravníku, kardanu a hydrauliky. Zvláštní pozornost je potřeba věnovat plynulému předávání cibule na souběžně jedoucí dopravní prostředek a správnému nastavení výšky výsypu.

Provozní kontrola 4

Před každým nasazením sběrače Z437 je vhodné ověřit stav pěnového válce, prvního roštového pásu, příčného dopravníku, kardanu a hydrauliky. Zvláštní pozornost je potřeba věnovat plynulému předávání cibule na souběžně jedoucí dopravní prostředek a správnému nastavení výšky výsypu.

Provozní kontrola 5

Před každým nasazením sběrače Z437 je vhodné ověřit stav pěnového válce, prvního roštového pásu, příčného dopravníku, kardanu a hydrauliky. Zvláštní pozornost je potřeba věnovat plynulému předávání cibule na souběžně jedoucí dopravní prostředek a správnému nastavení výšky výsypu.

Provozní kontrola 6

Před každým nasazením sběrače Z437 je vhodné ověřit stav pěnového válce, prvního roštového pásu, příčného dopravníku, kardanu a hydrauliky. Zvláštní pozornost je potřeba věnovat plynulému předávání cibule na souběžně jedoucí dopravní prostředek a správnému nastavení výšky výsypu.

Provozní kontrola 7

Před každým nasazením sběrače Z437 je vhodné ověřit stav pěnového válce, prvního roštového pásu, příčného dopravníku, kardanu a hydrauliky. Zvláštní pozornost je potřeba věnovat plynulému předávání cibule na souběžně jedoucí dopravní prostředek a správnému nastavení výšky výsypu.

Provozní kontrola 8

Před každým nasazením sběrače Z437 je vhodné ověřit stav pěnového válce, prvního roštového pásu, příčného dopravníku, kardanu a hydrauliky. Zvláštní pozornost je potřeba věnovat plynulému předávání cibule na souběžně jedoucí dopravní prostředek a správnému nastavení výšky výsypu.

Provozní kontrola 9

Před každým nasazením sběrače Z437 je vhodné ověřit stav pěnového válce, prvního roštového pásu, příčného dopravníku, kardanu a hydrauliky. Zvláštní pozornost je potřeba věnovat plynulému předávání cibule na souběžně jedoucí dopravní prostředek a správnému nastavení výšky výsypu.

Provozní kontrola 10

Před každým nasazením sběrače Z437 je vhodné ověřit stav pěnového válce, prvního roštového pásu, příčného dopravníku, kardanu a hydrauliky. Zvláštní pozornost je potřeba věnovat plynulému předávání cibule na souběžně jedoucí dopravní prostředek a správnému nastavení výšky výsypu.

Provozní kontrola 11

Před každým nasazením sběrače Z437 je vhodné ověřit stav pěnového válce, prvního roštového pásu, příčného dopravníku, kardanu a hydrauliky. Zvláštní pozornost je potřeba věnovat plynulému předávání cibule na souběžně jedoucí dopravní prostředek a správnému nastavení výšky výsypu.

Provozní kontrola 12

Před každým nasazením sběrače Z437 je vhodné ověřit stav pěnového válce, prvního roštového pásu, příčného dopravníku, kardanu a hydrauliky. Zvláštní pozornost je potřeba věnovat plynulému předávání cibule na souběžně jedoucí dopravní prostředek a správnému nastavení výšky výsypu.

Provozní kontrola 13

Před každým nasazením sběrače Z437 je vhodné ověřit stav pěnového válce, prvního roštového pásu, příčného dopravníku, kardanu a hydrauliky. Zvláštní pozornost je potřeba věnovat plynulému předávání cibule na souběžně jedoucí dopravní prostředek a správnému nastavení výšky výsypu.

Hlavní technické údaje historické varianty SKU 26253

• Výrobce: KRUKOWIAK
• Model: Z437
• Pracovní záběr: 0,8 m
• Historická hmotnost: 1 460 kg
• Minimální výkon traktoru: 30 k
• Minimální hydraulický průtok: 60 l/min
• Plošný výkon: přibližně 0,3 ha/h
• PTO: 540 ot/min
• Historické rozměry: 451 × 320 × 250 cm
• Standardní výška nakládání současné specifikace: 2,5 m
• První pás poháněn PTO, druhý pás hydraulikou traktoru
