Samonakládací přepravník balíků KOBZARENKO PT-24 je velkokapacitní tažený stroj určený pro sběr, přepravu a automatické vykládání kulatých balíků přímo z pole. Hydraulická nakládací vidlice zachytí balík, zvedne jej na plošinu a posuvná přední stěna jej následně přesune směrem dozadu. Po naplnění stroje se stejná přední stěna používá při automatickém vykládání balíků přes hydraulicky otevíranou zadní část.

Tato aktualizovaná karta se vztahuje ke konkrétnímu produktu Polagro ID 7783 / SKU 3927. Historická karta Polagro uváděla jednu společnou verzi PT-24 pro 24 balíků o průměru 1,2–1,8 m, maximální hmotnost balíku 500 kg, nosnost 12 000 kg, vlastní hmotnost 5 700 kg, délku 12,7 m, dvě nápravy, pneumatiky 600/50 R22.5, rychlost 30 km/h a traktor 120 HP. Současný KOBZARENKO dnes model rozděluje na PT-24(E) a PT-24(R), které se liší rozměrem balíků, hmotností, šířkou, výškou a maximální kapacitou platformy.

Současné varianty PT-24(E) a PT-24(R)

Aktuální globální stránka výrobce rozlišuje dvě provedení:

• PT-24(E) – evropské standardní provedení pro kulaté balíky o průměru přibližně 1,2–1,5 m,
• PT-24(R) – rozšířená platforma pro větší balíky o průměru přibližně 1,5–1,8 m.

Historický produkt Polagro uváděl společný rozsah 1,2–1,8 m a technicky tak odpovídá starší generaci nebo společné rodině PT-24, nikoli jednoznačně pouze dnešní variantě E nebo R. Proto jsou v nové kartě obě současné varianty uvedeny odděleně a starší SKU není bez důkazu přepsáno na jedinou z nich.

Kapacita 24 kulatých balíků

Obě současné varianty PT-24 přepraví až 24 kulatých balíků. Hlavním rozdílem je jejich průměr a hmotnost, pro které je konkrétní provedení optimalizované.

Při reálném nakládání je nutné sledovat nejen počet kusů, ale také skutečnou hmotnost jednotlivých balíků a celkovou hmotnost nákladu na platformě. Maximální počet 24 kusů tedy předpokládá, že nejsou překročeny hmotnostní limity stroje.

PT-24(E): balíky 1,2–1,5 m

Varianta PT-24(E) je podle aktuálního výrobce určena pro balíky o průměru přibližně 1,2 až 1,5 m.

Výrobce zároveň uvádí maximální hmotnost jednoho balíku přibližně 600 kg. Samotná nakládací vidlice má vyšší konstrukční kapacitu 1 000 kg, ale pro standardní pracovní rozsah varianty E je uveden 600kg balík.

PT-24(R): balíky 1,5–1,8 m

Rozšířená varianta PT-24(R) je určena pro větší kulaté balíky o průměru přibližně 1,5 až 1,8 m.

U této varianty výrobce uvádí maximální hmotnost balíku přibližně 800 kg. Díky širší a robustnější platformě je PT-24(R) vhodnější pro větší a těžší balíky než evropská standardní varianta E.

Kapacita nakládací vidlice 1 000 kg

Aktuální KOBZARENKO uvádí pro nakládací „grab / paw“ kapacitu 1 000 kg u obou současných variant.

Jde o konstrukční limit nakládacího ústrojí. Pro běžný provoz je současně nutné respektovat výrobcem uvedenou maximální hmotnost balíku pro konkrétní variantu – přibližně 600 kg u PT-24(E) a 800 kg u PT-24(R).

Kapacita platformy PT-24(E): 10 000 / 15 000 kg

U evropské varianty PT-24(E) uvádí výrobce kapacitu platformy 10 000 nebo 15 000 kg podle použitých pneumatik a konkrétní konfigurace.

To je přesnější než starý společný údaj Polagro 12 000 kg. Současná technická karta výrobce totiž výslovně rozlišuje několik hmotnostních variant podle obutí.

Kapacita platformy PT-24(R): 10 000 / 20 000 kg

Rozšířená varianta PT-24(R) má podle aktuálního výrobce platformu s kapacitou 10 000 nebo až 20 000 kg.

Vyšší hodnota se vztahuje na odpovídající konfiguraci pneumatik a podvozku. Pro konkrétní evropský stroj je vždy nutné ověřit homologovanou hmotnost v COC / technickém průkazu.

Vlastní hmotnost 6 250 / 6 600 kg

Současný výrobce uvádí vlastní hmotnost 6 250 kg pro PT-24(E) a 6 600 kg pro PT-24(R).

Historická karta Polagro uváděla 5 700 kg. Tento údaj odpovídá starší generaci PT-24 a není správné jej vydávat za současnou hmotnost dnešních variant.

Celková hmotnost podle konfigurace

U PT-24(E) uvádí KOBZARENKO celkovou hmotnost 16 250 nebo 21 250 kg. U PT-24(R) je uvedeno 16 600 nebo 26 600 kg.

Tyto hodnoty přímo navazují na konkrétní kapacitu platformy a obutí. Pro provoz na veřejných komunikacích je však rozhodující homologovaná hodnota konkrétního kusu, nikoli pouze maximum konstrukční varianty z produktové tabulky.

Hydraulická nakládací vidlice

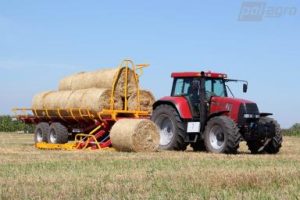

Sběr balíků probíhá pomocí hydraulicky ovládaného vidlicového nakládacího ramene. Obsluha přijede traktorem k balíku, vidlice jej zachytí a hydraulický válec jej zvedne na platformu.

Velkou výhodou je možnost sběru balíků přímo z pole bez nutnosti zapojení samostatného čelního nebo teleskopického nakladače ke každému nakládacímu cyklu.

Kontinuální nakládání

Polagro i výrobce popisují PT-24 jako stroj pro průběžný sběr balíků. Nakládací rameno umožňuje postupně přebírat balíky a ukládat je na platformu, přičemž posuvná přední stěna uvolňuje místo pro další kusy.

Tím lze zkrátit dobu potřebnou ke svozu a omezit čekání na nakladač nebo další traktor s klasickou plošinou.

Přibližně 12 minut na naložení 24 balíků

Aktuální evropská i britská stránka KOBZARENKO uvádějí, že naložení 24 balíků trvá přibližně 12 minut.

Jde o orientační výrobcem deklarovaný pracovní čas. Skutečný výkon závisí na rozmístění balíků na poli, jejich velikosti, terénu a zkušenosti obsluhy.

Posuvná přední stěna

Po položení balíku na platformu jej posuvná přední stěna přesune směrem dozadu. Výrobce uvádí, že stěna dokáže posouvat současně dvě balíkové jednotky podle jejich uspořádání.

Stejný mechanismus se využívá také při vykládání. Přední stěna postupně vytlačuje balíky přes zadní hydraulicky otevíranou část.

Hydromotor WR-160

Pohon přední posuvné stěny zajišťuje hydraulický motor WR-160, který přes řetězový převod pohybuje pracovním mechanismem.

Historické podklady Polagro jej označovaly jako Danfoss, zatímco současná stránka výrobce uvádí WR-160 jako vlastní pracovní komponent. Při servisu je proto vhodné ověřit přesné označení hydromotoru konkrétního stroje.

Řetězový mechanismus v uzavřené nice

Výrobce uvádí, že řetězový posuvný mechanismus je uložený v uzavřeném prostoru. Řetěz proto nepřichází do přímého kontaktu s balíky.

To omezuje riziko poškození provázků nebo fólie a současně chrání řetěz před částí nečistot. Mechanismus však stále vyžaduje pravidelnou kontrolu napnutí, mazání a opotřebení.

Válečková platforma pro zabalené balíky

Evropská varianta PT-24 je výrobcem nabízena také jako provedení s válečkovou platformou pro zabalené kulaté balíky. Válečky omezují tření a pomáhají zabránit natažení nebo poškození plastové fólie během posunu balíku po ložné ploše.

Tato vlastnost je velmi důležitá při přepravě senážních balíků zabalených do fólie, kde poškození obalu může vést ke znehodnocení skladovaného materiálu.

Automatické vykládání

Vykládání probíhá pomocí posuvné přední stěny a hydraulicky otevírané zadní části. Balíky jsou postupně přesunuty dozadu a mohou po vodicích prvcích nebo válcích opustit platformu bez manipulace dalším nakladačem.

Výrobce zdůrazňuje, že správně vedené balíky při tomto způsobu vykládky lépe zachovávají tvar a u balíků ve fólii se snižuje riziko poškození obalu.

Hydraulický válec pro naklopení platformy

Součástí aktuálního kompletu je hydraulický válec pro zvednutí / naklopení platformy, který usnadňuje vykládání balíků.

Historické Polagro popisovalo vykládku jako hydraulické sklápění stroje. Současná specifikace potvrzuje hydraulické naklopení platformy, ale nejde o klasické sklápění celého návěsu jako u korbového sklápěče.

Dvě nápravy na vyvažovacím zavěšení

PT-24 používá dvě nápravy. Aktuální výrobce popisuje podvozek jako jednotku na balančním / vyvažovacím zavěšení s polonápravami ADR Italy.

Dvounápravové uspořádání je nutné kvůli vysoké kapacitě stroje a délce přes 12,7 m. Při pravidelné údržbě je nutné kontrolovat zavěšení, nápravy, ložiska, brzdy a pneumatiky.

Nápravy ADR Italy

Současná stránka výrobce potvrzuje podvozkové komponenty ADR Italy.

ADR patří mezi známé evropské výrobce zemědělských náprav a brzdových komponentů. Při objednávání servisních dílů je vhodné vycházet z výrobního štítku konkrétní nápravy.

Pneumatiky 16.5/70-18, 425/70-18 nebo 600/50-22.5

Aktuální globální stránka KOBZARENKO uvádí pro PT-24 pneumatiky 16.5/70-18, 425/70-18 a 600/50-22.5.

Historická karta Polagro měla pouze 600/50 R22.5. Současná nabídka je širší a právě zvolený rozměr ovlivňuje maximální zatížení platformy a celkovou hmotnost stroje.

Zatížitelnost pneumatik při 40 km/h není automaticky rychlost stroje

Výrobce uvádí u některých pneumatik jejich zatížitelnost při rychlosti 40 km/h. Tento údaj se vztahuje k nosnosti pneumatiky a není na aktuální hlavní produktové stránce samostatně definován jako univerzální homologovaná maximální rychlost PT-24.

Historické Polagro uvádělo maximální rychlost 30 km/h. Proto v nové kartě rychlost nepřepisujeme na 40 km/h ani automaticky neponecháváme 30 km/h. Správně je označena k ověření podle COC a technického průkazu konkrétního kusu.

Brzdy – pneumatické nebo hydraulické podle konfigurace

Aktuální výrobce uvádí možnost pneumatických jedno- nebo dvouokruhových brzd, případně hydraulického brzdového systému.

Konkrétní provedení závisí na trhu a konfiguraci. Před agregací je nutné ověřit brzdové přípojky traktoru a homologaci dodávaného stroje.

Tažné oko Scharmüller – aktuálně Ø90 mm

Aktuální globální produktová stránka uvádí tažné oko Ø90 mm Scharmüller.

Historická karta Polagro uváděla spodní závěs Ø50 mm Scharmüller a u používaného předváděcího kusu také K80. Jde o jasný příklad změny nebo regionální konfigurace. Proto je v nové kartě současné Ø90 mm uvedeno jako aktuální výrobní specifikace, ale konkrétní český kus musí být ověřen podle COC, nabídky nebo fyzického stroje.

12V elektrická instalace

Aktuální výrobce potvrzuje 12V elektrickou instalaci.

Před jízdou je nutné zkontrolovat správnou funkci osvětlení, kabeláže a elektrického připojení k traktoru.

Požadovaný výkon traktoru

Pro variantu PT-24(E) uvádí výrobce požadovaný výkon traktoru přibližně 120 HP. Pro širší PT-24(R) uvádí rozsah přibližně 120–220 HP.

Historická karta Polagro měla společnou hodnotu 120 HP. V nové kartě proto uvádíme současné rozdělení podle varianty. Kromě výkonu je nutné ověřit hmotnost traktoru, závěs, hydraulické okruhy a brzdy.

Rozměry PT-24(E)

Aktuální globální stránka uvádí pro PT-24(E) délku přibližně 12 720 mm, šířku 2 680 / 3 000 mm a výšku 3 950 / 4 220 mm podle pneumatik a balíků.

Evropská regionální stránka používá u stejné varianty velmi podobné rozměry 12 700 mm délky, 2 550 / 2 920 mm šířky a 3 800 / 4 000 mm výšky. Rozdíl ukazuje na regionální konfigurace a obutí; proto je v technické kartě explicitně uvedeno, že konkrétní rozměry je nutné ověřit podle dodávané verze.

Rozměry PT-24(R)

Rozšířená PT-24(R) má podle globální stránky délku přibližně 12 760 mm, šířku 3 400 / 3 600 mm a výšku 4 130 / 4 790 mm.

Jde tedy o výrazně širší a vyšší stroj určený pro balíky 1,5–1,8 m. Při přepravě po veřejných komunikacích je proto obzvlášť důležité ověřit schválenou šířku a podmínky homologace.

Rozdíl proti PT-18

PT-24 není jen delší PT-18. Má dvě nápravy místo jedné, kapacitu až 24 balíků a podstatně vyšší kapacitu platformy.

Zatímco PT-18 je vhodný pro 18 balíků o průměru 1,2–1,5 m a pracuje s výrazně nižší hmotností, PT-24 je určený pro velkokapacitní svoz a v variantě R zvládá balíky až 1,8 m.

Praktický pracovní postup

1. Traktor přijede s PT-24 k balíku.
2. Hydraulická vidlicová ruka balík zachytí a zvedne na platformu.
3. Posuvná přední stěna přesune balík směrem dozadu.
4. Proces se opakuje až do naložení maximálně 24 kusů nebo dosažení hmotnostního limitu.
5. Souprava převeze balíky na místo skladování.
6. Hydraulická zadní část se otevře, platforma se podle provedení naklopí a posuvná přední stěna balíky postupně vytlačí dozadu.

Bez samostatného nakladače

Hlavní provozní výhodou PT-24 je možnost provádět sběr, přepravu a vykládání jedním taženým strojem. Tím lze snížit potřebu dalšího traktoru nebo nakladače přímo při každém cyklu nakládání.

Výrobce zdůrazňuje časovou i ekonomickou úsporu zejména u velkých podniků, kde je během sklizňové špičky potřeba rychle odvézt velké množství balíků z pole.

Bezpečnost při nakládání

Nakládací vidlice pracuje s balíky o hmotnosti stovek kilogramů. Během pracovního pohybu se nikdo nesmí nacházet v prostoru vidlice, ramene, platformy ani mezi strojem a balíkem.

Při servisu musí být stroj odstavený, zajištěný proti pohybu a hydraulická soustava uvedená do bezpečného stavu podle návodu výrobce.

Bezpečnost při vykládání

Před vykládáním musí být za strojem dostatečný volný prostor. Nikdo se nesmí pohybovat v trase balíků ani v prostoru hydraulicky otevíraného zadního čela.

U zabalených balíků je vhodné kontrolovat také stav válečků a vodicích prvků, aby nedošlo k poškození fólie při posunu nákladu.

Co ověřit před objednáním

• zda potřebujete PT-24(E) pro balíky 1,2–1,5 m nebo PT-24(R) pro 1,5–1,8 m,
• skutečnou hmotnost jednotlivých balíků,
• konkrétní kapacitu platformy podle pneumatik,
• vlastní a celkovou hmotnost konkrétní konfigurace,
• pneumatiky a celkovou šířku / výšku stroje,
• homologovanou maximální rychlost podle COC / TP,
• provedení pneumatických nebo hydraulických brzd,
• konkrétní tažné oko – aktuální Ø90 mm vs. historické Ø50 / K80,
• počet a parametry hydraulických okruhů traktoru,
• zda je požadována válečková platforma pro zabalené senážní balíky.

Údržba

Pravidelnou kontrolu vyžaduje hydraulická nakládací vidlice, válce, hadice, hydromotor WR-160, řetězový mechanismus, vedení posuvné přední stěny, válečky platformy a hydraulická zadní část.

Dále je nutné kontrolovat obě nápravy ADR, zavěšení, kola, pneumatiky, brzdovou soustavu a tažné zařízení. Po sezóně je vhodné stroj důkladně vyčistit a zkontrolovat opotřebení řetězů, ložisek a pracovních vodicích prvků.

Hlavní výhody

• samonakládací přepravník pro 24 kulatých balíků,
• PT-24(E) pro balíky 1,2–1,5 m,
• PT-24(R) pro balíky 1,5–1,8 m,
• nakládací ústrojí s konstrukční kapacitou 1 000 kg,
• platforma až 15 000 kg u E a až 20 000 kg u R podle konfigurace,
• dvě nápravy ADR Italy,
• posuvná přední stěna a hydromotor WR-160,
• automatické vykládání,
• válečková platforma vhodná pro balíky zabalené ve fólii,
• přibližně 12 minut pro naložení 24 balíků podle výrobce,
• pro traktory od 120 HP podle varianty.

Technické parametry aktuální rodiny KOBZARENKO PT-24

Parametr	PT-24(E)	PT-24(R)
Výrobce	KOBZARENKO	KOBZARENKO
Typ stroje	Samonakládací přepravník kulatých balíků	Samonakládací přepravník kulatých balíků s rozšířenou platformou
Počet balíků	24 ks	24 ks
Průměr / velikost balíků	1,2–1,5 m	1,5–1,8 m
Max. hmotnost balíku uváděná výrobcem	600 kg	800 kg
Kapacita nakládací vidlice	1 000 kg	1 000 kg
Kapacita platformy	10 000 / 15 000 kg	10 000 / 20 000 kg
Vlastní hmotnost	6 250 kg	6 600 kg
Celková hmotnost	16 250 / 21 250 kg	16 600 / 26 600 kg
Délka dle globální stránky	12 720 mm	12 760 mm
Šířka dle globální stránky	2 680 / 3 000 mm	3 400 / 3 600 mm
Výška dle globální stránky	3 950 / 4 220 mm	4 130 / 4 790 mm
Počet náprav	2	2
Podvozek	Balanční zavěšení, ADR Italy	Balanční zavěšení, ADR Italy
Pneumatiky	16.5/70-18; 425/70-18; 600/50-22.5	16.5/70-18; 425/70-18; 600/50-22.5
Doporučený výkon traktoru	120 HP	120–220 HP
Nakládací zařízení	Hydraulická vidlicová ruka	Hydraulická vidlicová ruka
Posuv balíků	Posuvná přední stěna, hydromotor WR-160 a řetězový převod	Posuvná přední stěna, hydromotor WR-160 a řetězový převod
Zadní vykládání	Hydraulické, s posuvem balíků přední stěnou	Hydraulické, s posuvem balíků přední stěnou
Brzdy	Pneumatické jedno-/dvouokruhové nebo hydraulické podle konfigurace	Pneumatické jedno-/dvouokruhové nebo hydraulické podle konfigurace
Tažné oko	Aktuálně Ø90 mm Scharmüller; konkrétní evropské provedení ověřit	Aktuálně Ø90 mm Scharmüller; konkrétní evropské provedení ověřit
Elektrická instalace	12 V	12 V
Homologovaná maximální rychlost	Ověřit podle COC / TP	Ověřit podle COC / TP
