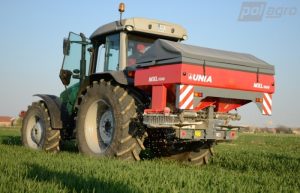

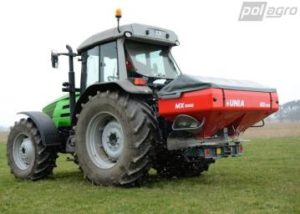

Rozmetadlo minerálních hnojiv UNIA MXL 1200 – SDS, 1 200 / 1 600 l, záběr 10–36 m

UNIA MXL 1200 je nesené dvoukotoučové rozmetadlo minerálních hnojiv s unikátním SDS – Screw Distribution System, tedy šnekovým systémem dávkování. Na rozdíl od klasických rozmetadel MX, kde množství hnojiva řídí otevření dávkovacích štěrbin, řada MXL dávkuje materiál změnou otáček šnekového dopravníku poháněného hydraulicky. Díky tomu lze dávku měnit plynule a přesněji reagovat na pracovní rychlost a podmínky na poli.

Současná specifikace výrobce a oficiální technické materiály potvrzují pro MXL 1200 zásobník 1 200 l, nástavbu na 1 600 l, pracovní záběr 10–36 m, rozměry přibližně 1,5 × 2,2 × 1,25 m, vlastní hmotnost 382 kg a doporučený výkon traktoru 80–90 HP. Produkt SKU 8820 zůstává jednou konkrétní kartou MXL 1200 a nesmí se zaměnit za technologicky pokročilejší MXL PREMIUM.

SDS – šnekový systém dávkování

Nejdůležitější konstrukční vlastností MXL je SDS – Screw Distribution System. Hnojivo není dávkováno pouze velikostí otevření štěrbiny, ale pomocí šnekového podavače. Regulace množství probíhá změnou otáček šneku.

Hydraulický regulátor umožňuje plynulou bezestupňovou změnu otáček dávkovacího šneku. Tím lze přesně přizpůsobit množství hnojiva požadované dávce a pracovní rychlosti.

Výhoda objemového dávkování

SDS pracuje na principu objemového dávkování. Výrobce u této konstrukce dlouhodobě zdůrazňuje, že změny vlhkosti hnojiva mají menší vliv na dávku než u jednodušších systémů založených jen na gravitačním průtoku otvorem.

Stejně jako u každého rozmetadla ale stále záleží na fyzikálních vlastnostech konkrétního materiálu, jeho sypnosti a granulometrii.

Standardní objem 1 200 l

MXL 1200 má základní objem zásobníku 1 200 dm³. Kapacita je vhodná pro středně velké podniky, které chtějí vyšší přesnost dávkování, ale nepotřebují velkou 2 100 nebo 3 000l variantu.

Nástavba na 1 600 l

Volitelná nástavba zvyšuje kapacitu na 1 600 l. Vyšší objem prodlužuje pracovní interval mezi jednotlivými plněními.

Při použití nástavby je nutné ověřit nosnost tříbodového závěsu, maximální přípustné zatížení zadní nápravy traktoru a dostatečné zatížení přední nápravy. Hmotnost plného zásobníku závisí na objemové hmotnosti konkrétního hnojiva.

Pracovní záběr 10–36 m

Současná řada MXL pracuje v rozsahu 10 až 36 m. U MXL 1200 je tento široký rozsah umožněn výměnnými a nastavitelnými lopatkami rozmetacích kotoučů LM.

Pro dosažení skutečných 30–36 m je zásadní kvalita granulátu. Granule musí mít dostatečnou pevnost, jednotnou velikost a vhodnou objemovou hmotnost.

Rozmetací kotouče LM

Rozmetací kotouče LM mají nastavitelné a výměnné lopatky. Jejich poloha určuje směr a délku letu granulí a tím i pracovní šířku.

Oficiální katalog 2023 uvádí tři sady lopatek ve standardní výbavě. Tím lze MXL přizpůsobit různým pracovním záběrům a různým vlastnostem hnojiv.

Nerezové rozmetací kotouče

Kotouče jsou vyrobeny z nerezové oceli. Nerezové provedení prodlužuje životnost částí, které jsou přímo vystaveny minerálním hnojivům.

Současná produktová stránka navíc uvádí jako odolné prvky i lopatky a volitelně nerezový zásobník.

Nerezový skluz nad kotouči

Nad rozmetacími kotouči je nerezový skluz, který usměrňuje hnojivo ze šnekového dávkovacího systému přesně na pracovní část kotouče.

Správná poloha a čistota skluzu je důležitá pro symetrii rozhozu.

PILOT JOY – současné standardní řízení

Oficiální katalog 2023 uvádí u MXL standardní ovladač PILOT JOY. Řídicí systém umožňuje udržovat nastavenou dávku nezávisle na pojezdové rychlosti, měnit dávku za jízdy a pracovat s poloviční pracovní šířkou.

To je významná výhoda proti čistě mechanickému rozmetadlu, protože řidič nemusí při každé změně rychlosti ručně přepočítávat nastavení dávky.

Hydraulický pohon dávkování

Základní MXL používá hydraulicky řízený pohon dávkovacího šneku. Současná produktová stránka uvádí hydraulický motor a hydraulickou regulaci dávky jako základ konstrukce.

U použitého stroje je nutné zkontrolovat hydraulický motor, hadice, rychlospojky a stabilitu otáček pod zatížením.

Jednomotorová základní konfigurace

Běžný MXL je v základní konfiguraci postaven na jednom hydraulickém pohonu dávkovacího systému. Volitelný SUPERIOR může být dodán pro variantu s jedním nebo dvěma hydraulickými motory.

Dvoumotorová konfigurace nabízí pokročilejší možnosti, ale nesmí být zaměňována za standard každého MXL 1200.

Rozdíl proti MXL PREMIUM

MXL PREMIUM je samostatná pokročilejší varianta. Používá dva nezávislé hydraulické motory pro levou a pravou stranu a je koncipována pro ISOBUS, GPS a precizní zemědělství.

PREMIUM dokáže například pracovat s rozdílnou dávkou pro levou a pravou stranu. Tato funkce se proto nesmí automaticky uvádět jako standard běžného MXL 1200 SKU 8820.

Počítač SUPERIOR

Jako příplatkovou výbavu nabízí výrobce počítač SUPERIOR. Existují varianty pro jeden nebo dva hydraulické motory.

SUPERIOR rozšiřuje možnosti kontroly pracovních parametrů, dávky a provozních údajů. Přesné funkce se liší podle generace řídicího systému a konfigurace rozmetadla.

ISO 7-pin ISO 11786

Volitelně lze dodat adaptérový kabel pro snímání rychlosti ze zásuvky ISO 7-pin ISO 11786. Signál rychlosti umožňuje řídicímu systému přesněji udržovat požadovanou dávku v závislosti na pojezdu traktoru.

Síta zásobníku

Síta v horní části zásobníku chrání dávkovací systém proti velkým hrudkám a cizím předmětům.

U šnekového dávkování je čistý tok materiálu mimořádně důležitý, protože cizí předmět může poškodit šnek nebo jeho pohon.

Ukazatel sklonu

Standardní výbava obsahuje ukazatel náklonu rozmetadla. Správná poloha stroje vůči terénu je důležitá pro rovnoměrný přísun materiálu na oba kotouče.

Tabulka výsevu a nastavení

Tabulka na přední části stroje pomáhá nastavit rozmetací kotouče a dávkovací systém podle požadovaného záběru a druhu hnojiva.

Oficiální katalog 2023 zároveň zmiňuje granulometr pro přesnější kontrolu vlastností granulí a kalibraci.

LED osvětlení

Současný MXL má LED osvětlení. Zadní světelná lišta zvyšuje bezpečnost stroje při přepravě a viditelnost za tmy nebo zhoršeného počasí.

Krajní výsev

Volitelný kotouč pro krajní výsev upravuje rozhozový obrazec při práci u hranice pole.

Cílem je omezit množství hnojiva mimo pozemek a současně zachovat co nejrovnoměrnější pokrytí krajního pásu.

Mechanický limiter

Výrobce nabízí mechanicky skládané zařízení pro hraniční rozmetání. Jde o jednoduché řešení s nízkými nároky na hydrauliku traktoru.

Hydraulický limiter

Pro vyšší komfort lze použít hydraulicky skládaný limiter ovládaný z traktoru.

Další varianta může být napojena na počítač SUPERIOR, který zjednodušuje ovládání během práce.

Plachta zásobníku

Volitelná plachta chrání hnojivo proti dešti a vlhkosti. U šnekového systému je ochrana materiálu důležitá, protože slepené hnojivo může zhoršit přesnost podávání.

Nerezový zásobník

Současná produktová stránka uvádí jako volitelnou výbavu zásobník z nerezové oceli. Toto provedení maximálně zvyšuje odolnost proti korozi a je vhodné pro intenzivní provoz.

Původní karta POLAGRO nerezový zásobník mezi příplatkovou výbavou neuváděla, takže jde o důležité doplnění současné nabídky.

Odnímatelná manipulační kola

Odnímatelná transportní kolečka usnadňují manévrování prázdným strojem na pevném povrchu a připojování k traktoru.

Nejde o pojezdová kola pro práci s naplněným zásobníkem.

Podvozek pro rozmetadlo

Výrobce nabízí samostatný podvozek, který umožňuje velké nesené rozmetadlo používat i s lehčím traktorem. Pro podvozek lze doplnit plošinu, žebřík a blatníky.

Použití podvozku mění způsob agregace a je nutné ověřit přesnou konfiguraci, brzdy a povolené zatížení konkrétní soupravy.

Kardan 250 Nm

Pro MXL 1200 je oficiálně uváděn kloubový hřídel 250 Nm s nominální délkou přibližně 840 mm.

Kardan pohání rozmetací kotouče, zatímco dávkovací šnek je ovládán hydraulicky.

WOM 540 ot/min

Přesný manuál MXL 1200/1600/2100/3000 uvádí pracovní otáčky 540 ot/min WOM. Kotouče pracují přibližně při 720 ot/min.

U konkrétního stroje je nutné ověřit, že převodovka, kardan i ochranné kryty odpovídají správnému provoznímu režimu.

Otáčky šneku 30–700 ot/min – historický manuál

Přesný manuál 2018 uvádí rozsah otáček dávkovacího šneku přibližně 30–700 ot/min. Právě změna těchto otáček je základem plynulé regulace dávky.

Tento údaj je konstrukčně přesný pro rodinu MXL, ale novější systém řízení může používat jiné regulační rozsahy nebo jinou elektroniku.

Historický rozsah dávky 50–1 000 kg/ha

Manuál uvádí orientační rozsah aplikace přibližně 50–1 000 kg/ha. Skutečně použitelná dávka závisí na typu hnojiva, rychlosti a pracovní šířce.

Pracovní rychlost do 12 km/h

Přesný manuál uvádí pracovní rychlost až přibližně 12 km/h. Díky řízení dávky podle rychlosti může systém kompenzovat běžné změny pojezdu v rámci správně nakonfigurovaného systému.

Transportní rychlost do 25 km/h – údaj manuálu

Historický přesný návod uvádí transportní rychlost do přibližně 25 km/h. Skutečný limit se řídí traktorem, způsobem agregace a aktuálními předpisy.

Rozměry 1,5 × 2,2 × 1,25 m

Současná oficiální technická specifikace potvrzuje pro MXL 1200 rozměry přibližně:

• délka 1,5 m,
• šířka 2,2 m,
• výška nakládky 1,25 m.

Hmotnost 382 kg – současná generace

Aktuální oficiální specifikace a katalog 2023 uvádějí vlastní hmotnost 382 kg.

Přesný manuál MXL z roku 2018 uváděl u MXL 1200 hmotnost 395 kg. Jde o jasný generační rozdíl. Pro produkt SKU 8820 má prioritu novější hodnota 382 kg.

Výkon traktoru 80–90 HP

Současná technická data uvádějí požadavek 80–90 HP. Tento rozsah je stabilní napříč současným oficiálním webem, katalogovými daty a autorizovanými zdroji.

U verze s nástavbou 1 600 l je nutné zohlednit také nosnost zadního závěsu, přední zatížení a skutečnou hmotnost hnojiva.

Starší a současná hmotnost

Rozdíl 13 kg potvrzuje, že není správné beze změny přenášet veškeré technické údaje staršího manuálu na současnou generaci.

Kontrola použitého MXL 1200

• Zásobník: koroze, deformace a stav spojů nástavby.
• Šnek SDS: opotřebení závitů, vůle, deformace a plynulost chodu.
• Hydraulický motor: úniky, zahřívání a stabilita otáček.
• Snímače: funkce snímání otáček šneku a rychlosti.
• PILOT JOY / řídicí systém: displej, tlačítka, joystick a komunikace se senzory.
• Kotouče LM: rovnost, stav nerezu a správné upevnění.
• Lopatky: kompletní sady, deformace a opotřebení.
• Nerezový skluz: rovnost, čistota a správné vedení hnojiva.
• Převodovka: hlučnost, těsnost a vůle.
• Kardan: kryt, kříže, posuv a délka.
• Limiter: mechanika nebo hydraulika podle výbavy.
• LED lišta: funkce, kabeláž a konektor.
• Podvozek: pokud je osazen, zkontrolovat kola, čepy a konstrukci.

Kalibrace SDS

Kalibrace systému SDS musí ověřit skutečné množství materiálu podaného šnekem při známých otáčkách a pracovní rychlosti. Řídicí systém následně používá kalibrační hodnotu k udržení požadované dávky.

Při změně typu hnojiva je vhodné kalibraci zopakovat.

Kontrola granulometrie

U pracovního záběru až 36 m je zásadní granulometrie. Oficiální katalog doporučuje použití granulometru pro kontrolu velikostního rozdělení částic.

Velmi jemné nebo nestejnoměrné granule mohou významně snížit maximální dosažitelnou pracovní šířku.

Kontrola rozhozového obrazce

I při správně dávkovaném množství může být podélný nebo příčný obrazec špatný kvůli nesprávnému nastavení lopatek. Pro přesné hnojení je vhodné použít sběrné misky a zkontrolovat překryv jednotlivých jízd.

Mytí po práci

Minerální hnojiva jsou vysoce korozivní. Po práci je nutné odstranit zbytky materiálu ze zásobníku, šneku, skluzu, kotoučů, lopatek, rámu a limiteru.

Elektroniku, snímače a hydraulické prvky je nutné čistit způsobem doporučeným výrobcem a nevystavovat je nebezpečně vysokému tlaku vody.

Údržba šnekového dávkování

Šnek musí být čistý, volně průchozí a bez nadměrných vůlí. Před sezónou je vhodné ověřit jeho ložiska, uchycení a pohon.

Zazimování

Před dlouhodobým odstavením musí být rozmetadlo úplně prázdné, suché a očištěné. Hydraulické rychlospojky je vhodné zakrýt, elektrické konektory chránit proti vlhkosti a kardan promazat.

Bezpečnost

Před prací u rozmetacích kotoučů nebo šneku musí být motor traktoru vypnutý, WOM odpojený a hydraulický systém odtlakovaný.

Nikdy nezasahujte do šneku při zapnuté hydraulice. Při použití nástavby 1 600 l věnujte zvláštní pozornost stabilitě traktoru a zatížení náprav.

Technická specifikace UNIA MXL 1200

Hlavní opravy a zpřesnění

• Hmotnost: současná generace 382 kg; manuál 2018 uváděl 395 kg.
• Dávkování: MXL nepoužívá klasické dávkovací štěrbiny MX, ale SDS – hydraulicky regulovaný šnek.
• Řízení: současný katalog uvádí PILOT JOY, který drží dávku podle rychlosti a umožňuje poloviční záběr.
• Záběr: současně 10–36 m.
• Objem: 1 200 l standardně, 1 600 l s nástavbou.
• Výkon: 80–90 HP.
• LED osvětlení: současná základní výbava.
• Nerezový zásobník: současně dostupný jako příplatková výbava.
• MXL PREMIUM: samostatná technologická varianta s dvěma nezávislými hydraulickými motory, ISOBUS/GPS a možností rozdílné dávky vlevo/vpravo; tyto funkce nejsou automaticky standardem SKU 8820.
• PDF: přesný manuál MXL 1200/1600/2100/3000 byl textově ověřen, ale odpovídá starší 395kg generaci. Aktuální katalog 2023 odpovídá 382kg generaci, jeho přímá PDF URL však nyní vrací 404. Povinné screenshoty obou PDF byly vyzkoušeny, ale nebyly dostupné jako application/pdf. `pa_pdf_url` proto zůstává prázdné.
