Rotační brány UNIA HERMES 4,0

UNIA HERMES 4,0 jsou nesené aktivní rotační brány určené především pro předseťovou přípravu středně těžkých a těžkých půd. Pracovní orgány se otáčejí kolem svislé osy, intenzivně rozrušují hroudy, kypří vrchní vrstvu půdy a společně se zadním válcem vytvářejí rovnoměrně připravené seťové lůžko. Stroj lze používat samostatně nebo jako součást půdozpracujícího a secího agregátu.

Přesná identita a generace

Tato produktová karta odpovídá modelu HERMES 4,0 v generaci doložené oficiálním návodem UNIA-FAMAROL ve verzi ENG 01/2018, revize I – duben 2018, a dobovým katalogem UNIA 2019. Jde o nesený čtyřmetrový model se 16 rotory a 32 svislými noži. Základní parametry historické karty POLAGRO – pracovní záběr 4,0 m, 32 nožů a hmotnost 1 430 kg – odpovídají této generaci. Současná česká produktová stránka výrobce stále uvádí stejné hlavní konstrukční prvky a shodný základní technický rámec.

U výkonu je důležité zpřesnění: starší katalogy a původní karta často uvádějí rozsah 100–150 HP. Oficiální návod však tento údaj vysvětluje přesněji jako minimálně 100 HP pro samotný HERMES 4,0 a minimálně 150 HP při práci HERMES + secí stroj. Proto je na této kartě zachován bezpečný rozsah 100–150 k, ale význam obou hodnot je výslovně uveden.

Určení stroje

HERMES je určen k předseťové přípravě dříve zpracované půdy. Výrobce popisuje jeho úkol jako nakypření a srovnání horní vrstvy půdy a rozrušení ztvrdlých hrud a půdního škraloupu. Při správném nastavení lze požadovaného efektu dosáhnout v jednom přejezdu. Konstrukce je vhodná zejména tam, kde je potřeba intenzivnější drobení půdy než u pasivního předseťového kombinátoru.

• předseťová příprava středně těžkých a těžkých půd,
• drobení hrud a narušení ztvrdlé povrchové vrstvy,
• rovnání povrchu před setím,
• lehké zpětné utužení půdy zadním válcem,
• samostatná práce nebo agregace se secím strojem,
• maximální pracovní hloubka podle manuálu až 20 cm.

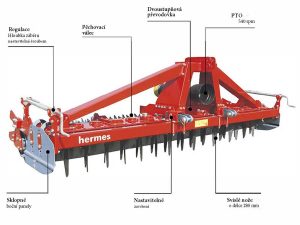

Konstrukce rotačních bran HERMES 4,0

HERMES 4,0 je nesený stroj připojovaný k tříbodovému závěsu traktoru. Pohon je veden z vývodového hřídele traktoru přes kloubový hřídel s bezpečnostním jištěním do kuželové a následně válcové převodovky. Převod pohání sérii svislých hřídelů s rotory. Na každém rotoru jsou dva pracovní nože a sousední rotory se otáčejí v opačných směrech.

Čtyřmetrová varianta má 16 rotorů a 32 nožů. Nože mají délku 280 mm a pracují ve svislé poloze. Podle výrobce jsou pracovní orgány chráněny proti mechanickému přetížení pomocí bezpečnostního systému v pohonu. Původní i současná produktová dokumentace uvádí automatickou spojku na kloubovém hřídeli.

Závěs a připojení

Pro HERMES 4,0 výrobce uvádí čepy zavěšení 825 / Ø 36 mm. Při připojení musí být stroj pomocí horního táhla nastaven tak, aby při práci stál kolmo k povrchu. Spodní závěsné body mají být bezpečně zajištěny originálními čepy a závlačkami. Manuál výslovně zakazuje improvizované jištění šrouby, tyčemi nebo drátem.

Převodovka a otáčky

Stroj má dvourychlostní převodovku. Standardně pracuje s PTO 540 ot./min. U HERMES 4,0 manuál připouští také provedení pro 1000 ot./min jako volitelnou variantu. Intenzitu drobení je možné měnit záměnou ozubených kol v převodovce. Manuál pro čtyřmetrovou verzi uvádí podle zvoleného převodu pracovní otáčky rotorů přibližně 175/323 ot./min nebo 196/362 ot./min v kombinaci s odpovídajícími otáčkami PTO.

Zadní válce a hmotnost stroje

HERMES 4,0 mohl být vybaven několika typy zadních válců. Výrobce v návodu rozlišuje trubkový válec R Ø 500 mm, Packer válec P Ø 530 mm a gumový/pneumatikový válec G Ø 500 mm. Válce ovlivňují konečné drobení, urovnání a míru zpětného utužení půdy.

Poznámka k hmotnosti: dobový katalog 2019 a některé produktové stránky označují hodnotu 1 430 kg jako „hmotnost bez válce“, zatímco oficiální provozní manuál ji uvádí pro provedení R s trubkovým válcem. Pro konkrétní použitý stroj je proto při řešení přepravy, nosnosti závěsu nebo náhradních dílů rozhodující výrobní štítek a skutečná výbava. Hodnotu 1 430 kg zachováváme jako hlavní katalogový parametr historické varianty, ale rozdíl v terminologii zdrojů zde výslovně uvádíme.

Pracovní parametry

Standardní a příplatková výbava

Oficiální produktové materiály pro tuto generaci uvádějí jako základní prvky čepy zavěšení 825 / Ø 36 mm, svislé nože délky 280 mm, dvourychlostní převodovku, výkyvné boční clony, standardní PTO 540 ot./min, zadní trubkový válec Ø 500 mm a kloubový hřídel s automatickou spojkou.

Mezi příplatkovou výbavu výrobce uvádí zejména:

• přední rovnací lištu,
• zadní rovnací lištu,
• Packer válec Ø 530 mm,
• gumový válec Ø 500 mm,
• spojku/agregaci pro secí stroj včetně podpěr a spojovacích prvků,
• u HERMES 4,0 možnost pohonu 1000 ot./min podle provedení.

V dokumentaci se objevuje historický příklad agregace se secím strojem UNIA POLONEZ 550/3 D. To neznamená omezení pouze na tento model; při spojování s jiným secím strojem je nutné ověřit konkrétní spojku, rozložení hmotnosti, hydraulické připojení, rozměry a přípustné zatížení traktoru i samotných bran.

Nastavení pracovní hloubky

Pracovní hloubka nožů se nastavuje polohou zadního válce. Na obou stranách stroje jsou stavěcí kliky; výrobce požaduje stejný počet otáček na pravé a levé straně, aby byla pracovní hloubka po celé šířce rovnoměrná. Čím více je stavěcí šroub zašroubován, tím větší je pracovní hloubka.

Před prací je vhodné nastavit stroj na rovném a pevném povrchu a pomocí horního táhla tříbodového závěsu jej vyrovnat tak, aby byl při práci kolmo k povrchu. Nesprávné podélné naklopení vede k nestejné práci přední a zadní části rotorů a může zhoršit kvalitu přípravy půdy.

Rovnací lišty, boční clony a stěrky

Rovnací lišta za rotory pomáhá dále rozrušovat hroudy a urovnat materiál před zadním válcem nebo secím strojem. Nižší nastavení zvyšuje intenzitu drobení, lišta však nemá pracovat jako shrnovač, který před sebou tlačí velké množství nakypřené půdy.

Boční clony jsou výkyvné, aby umožnily rychlejší uvolnění kamenů z pracovního prostoru. Manuál uvádí, že při seřízení nemají zasahovat hlouběji než přibližně 2 cm do půdy; hlubší nastavení může clony poškodit.

U válců vybavených stěrkami má být mezera mezi povrchem válce a stěrkou co nejmenší, ale stěrka nesmí při otáčení o válec drhnout. Po opotřebení jedné strany lze podle konstrukce stěrku otočit.

Práce na poli

Před vjezdem do porostu nebo na zpracovávaný pozemek je potřeba zkontrolovat upevnění stroje, šroubové spoje, stav pracovních orgánů, hladinu maziv a správné nastavení pracovní hloubky. Výrobce doporučuje udržovat rovnoměrnou pojezdovou rychlost, pracovat v přímých jízdách bez zbytečných překryvů a vyvarovat se prudkých rázů.

PTO se má spustit ještě se strojem v transportní poloze a rotační brány se mají plynule spustit do půdy až po dosažení předepsaných otáček. Je zakázáno spouštět pohon s noži již zahrnutými v půdě. Výrobce rovněž zakazuje couvání se strojem v pracovní poloze.

Maximální pracovní rychlost je podle manuálu 10 km/h. Vyšší pojezdová rychlost může zvýšit intenzitu drobení, současně však roste příkon a zatížení pohonu. Předepsanou maximální rychlost není dovoleno překračovat.

Agregace se secím strojem

Při použití HERMES 4,0 v kombinaci se secím strojem se výrazně mění požadavky na traktor. Oficiální návod rozlišuje minimálně 100 HP pro samotné rotační brány a minimálně 150 HP pro kombinaci HERMES + secí stroj. Kromě výkonu je nutné posoudit také nosnost zadního tříbodového závěsu, zatížení zadní nápravy, odlehčení přední nápravy a potřebu předního závaží.

Po každé změně pracovní hloubky je třeba zkontrolovat polohu podpěr secího stroje a ověřit, že při zvednutí nebo spuštění nedojde ke kolizi mezi secím strojem a rotačními bránami.

Přeprava

HERMES 4,0 má podle manuálu celkovou šířku přibližně 4,1 m. Výrobce proto pro tuto variantu výslovně uvádí, že vzhledem k překročení šířky 3,0 m se nemá přepravovat po veřejných komunikacích nesený na traktoru; pro silniční přepravu doporučuje přívěs, podvalník nebo jiné odpovídající přepravní zařízení a respektování platných dopravních předpisů.

Při transportu na přívěsu nebo plošině musí být stroj bezpečně upevněn certifikovanými řetězy, popruhy nebo lany. Na stroji se nesmí přepravovat osoby ani materiál.

Údržba a mazání

Pravidelná údržba je u aktivních bran zásadní, protože převodový systém, rotory, nože a ložiska pracují s vysokým dynamickým zatížením. Manuál pro tuto generaci uvádí konkrétní intervaly:

• kontrola a dotažení šroubů a matic každých 30 provozních hodin,
• utahovací moment šroubů pracovních nožů 350 Nm,
• mazání vybraných mazacích bodů po 50 hodinách,
• první výměna oleje kuželové převodovky po 50 hodinách u nového stroje,
• další výměna oleje kuželové převodovky každých 500 hodin,
• kontrola hladiny oleje v převodové vaně přibližně jednou týdně.

Kuželová převodovka

Výrobce pro kuželovou převodovku uvádí převodový olej HIPOL 15 nebo GL-4 v množství přibližně 5 litrů / 4,5 kg. U nového stroje se má olej vyměnit po prvních 50 hodinách a následně každých 500 hodin provozu.

Převodová vana

Válcová převodovka pracuje v olejové lázni. Manuál uvádí olej CLP 460 pro doplňování převodové vany. Kontrola se provádí na vodorovně postaveném stroji měrkou ve víčku plnicího otvoru. Předepsaná hladina má být podle návodu přibližně 10–15 mm od spodní hrany měřicí části měrky. Hladina se má kontrolovat jednou týdně.

Mazací body

V tabulce mazání výrobce uvádí například osu zdvihu, osu zadního válce, hlavy hydraulického válce a pístnici, u nichž je předepsáno mazivo ŁT-41 a interval 50 hodin. Kloubový hřídel se maže podle samostatného návodu jeho výrobce. Pokud je stroj osazen hydraulickými hadicemi, manuál doporučuje jejich výměnu po pěti letech používání.

Nože a pracovní orgány

Při výměně nožů je nutné zachovat správnou pravou a levou orientaci. Ostří musí být orientováno ve směru otáčení příslušného rotoru. Po montáži se mají rotory ručně protočit a ověřit, že nikde nedochází ke kolizi nebo zadírání.

U použitého stroje je důležité zkontrolovat nejen délku a opotřebení nožů, ale také vůle na hřídelích rotorů, stav těsnění převodové vany, úniky oleje, hlučnost převodovky, stav kardanu a bezpečnostní spojky. Nerovnoměrně opotřebené nože mohou způsobovat horší kvalitu práce, vibrace a vyšší zatížení pohonu.

Kontrola použitého HERMES 4,0 před koupí

• Výrobní štítek: ověřit model, rok výroby, výrobní číslo a hmotnost konkrétního provedení.
• Převodovka: zkontrolovat netěsnosti, hladinu oleje, hlučnost a případné stopy po přehřívání.
• Rotorová vana: zkontrolovat netěsnosti po celé šířce a vůle jednotlivých rotorů.
• Nože: porovnat opotřebení všech 32 nožů, jejich správnou orientaci a stav upevňovacích šroubů.
• Kardan: ověřit stav krytu, křížů, teleskopické části, řetízků krytu a bezpečnostní spojky.
• Zadní válec: ověřit typ R/P/G, ložiska, vůle, stěrky a deformace.
• Boční clony: zkontrolovat čepy, deformace a možnost volného výkyvu.
• Rám a závěs: hledat praskliny, dodatečné svary, deformace a nadměrné vůle v závěsných bodech.
• Rovnací lišty: pokud jsou osazeny, ověřit přímost, stav držáků a rozsah nastavení.
• Secí agregace: pokud je osazena, zkontrolovat čepy, podpěry, hydrauliku a případné praskliny v nosných částech.

Zazimování a skladování

Po sezoně výrobce doporučuje stroj důkladně očistit od zeminy a rostlinných zbytků. Nechráněné kovové plochy a části, z nichž se při práci obrousí lak – zejména nože, závěsné čepy a pracovní plochy válce – mají být konzervovány proti korozi. Stroj má stát v klidové poloze se spuštěnými pracovními částmi na pevné podložce. Výrobce doporučuje kryté a větrané skladování.

Při venkovním skladování je nutné ochrannou konzervaci pravidelně obnovovat. Poškození laku je vhodné opravit a před novou sezonou znovu zkontrolovat oleje, mazací body, nože, kardan, šroubové spoje a bezpečnostní kryty.

Hlavní opravy a zpřesnění oproti původní kartě

• Výkon 100/150 HP: původní zápis byl nejasný. Podle oficiálního manuálu jde o min. 100 HP pro samostatný HERMES 4,0 a min. 150 HP pro kombinaci HERMES + secí stroj.
• Hmotnost: hodnota 1 430 kg je zachována, ale manuál ji vztahuje k provedení R s trubkovým válcem; Packer má 1 670 kg a gumový válec 1 710 kg. Dobový katalog používá odlišné označení „hmotnost bez válce“, proto je u konkrétního kusu rozhodující výrobní štítek.
• Rozměry: doplněna celková šířka 4,1 m, délka 1,4 m a výška 1,7 m podle manuálu.
• Pracovní hloubka: doplněno max. 20 cm.
• Výkonnost: doplněna hodnota cca 2,0 ha/h.
• Rotory: doplněn počet 16 rotorů; původní karta uváděla pouze 32 nožů.
• PTO: zachováno 540 ot./min jako standard, doplněna výrobcem dokumentovaná možnost 1000 ot./min pro HERMES 4,0.
• Údržba: doplněny intervaly mazání, výměn oleje, kontrola šroubových spojů a utahovací moment nožů 350 Nm.
• Přeprava: doplněno upozornění výrobce, že čtyřmetrová verze přesahuje 3 m a pro veřejné komunikace má být přepravována na vhodném přepravním prostředku.

Bezpečnost

Před čištěním, mazáním, seřizováním, opravou nebo výměnou nožů musí být motor traktoru vypnutý, klíček vyjmutý a kloubový hřídel odpojený. Stroj musí být bezpečně podepřený na pevném povrchu. V prostoru mezi traktorem a strojem se při ovládání hydrauliky závěsu nesmí nikdo zdržovat.

Výrobce doporučuje vyhnout se práci na silně kamenitých půdách, neprovádět opravy s namontovaným secím strojem na zdvihu a používat pouze odpovídající originální nebo výrobcem schválené díly. Jakýkoli neobvyklý hluk, vibrace, přehřívání převodovky nebo únik oleje je důvodem práci přerušit a stroj zkontrolovat.

Technické shrnutí
