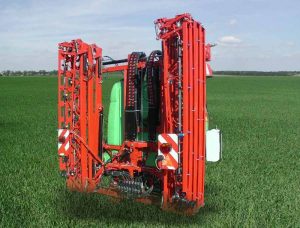

Nesené postřikovače KRUKOWIAK HEROS PHA – 600 až 1 900 l, rameno 15 m

KRUKOWIAK HEROS PHA je historická profesionální varianta nesených polních postřikovačů řady HEROS s plně elektrohydraulicky ovládaným 15m pracovním ramenem. PHA byla určena pro hospodářství, která požadovala vyšší komfort ovládání než u základních ramen H a současně nepotřebovala širší konstrukce PHH. Typickým znakem PHA je nezávislé sekvenční rozkládání ramen, hydraulicky vynucená stabilizace a ovládání funkcí pracovního ramene z kabiny traktoru prostřednictvím samostatného panelu.

Produkt SKU 29457 je rodinná karta PHA. Původní POLAGRO karta uvádí objemy 600–1 900 l, pracovní záběr 15 m a výkon čerpadla 121–197 l/min. Tyto hodnoty zachováváme jako specifikaci generace evidované v katalogu POLAGRO. Starší originální prospekt HEROS přitom potvrzuje PHA jako samostatnou 15m elektrohydraulickou konstrukci a uvádí historické kombinace 600, 800, 1 000, 1 300, 1 600 a 1 900 l s jinými dobovými hodnotami čerpadel. Proto nejsou tyto dvě generace bez důkazu sloučeny.

Důležitý stav modelu v současné nabídce

Aktuální oficiální stránka KRUKOWIAK v roce 2026 už PHA neuvádí jako samostatný současný typ ramene. Dnešní řada HEROS je v technické tabulce členěna na H, PHX, PHH a PHR. PHA je tedy potřeba chápat jako starší konstrukční variantu, která se v dobových materiálech KRUKOWIAK a autorizovaných dealerů objevovala jako plně elektrohydraulická 15m alternativa.

To je důležité při nákupu použitého stroje i při objednávce dílů: označení PHA může odkazovat na konkrétní starší konstrukční generaci a nelze ji automaticky zaměnit s dnešním PHX nebo PHH.

Hlavní konstrukční znak PHA

Dobové materiály KRUKOWIAK popisují rameno PHA jako plně elektrohydraulicky ovládané. Všechny hlavní funkce ramene byly ovládány z kabiny traktoru pomocí dedikovaného panelu:

• rozkládání ramene,
• skládání ramene,
• zvedání a změna pracovní výšky,
• stabilizace,
• blokování stabilizace.

Oproti PHX je u PHA zdůrazněno sekvenční nezávislé skládání. Konstrukce umožňuje asymetrickou práci s rameny, ale při rozkládání a skládání musí být dodržena předepsaná posloupnost jednotlivých částí.

Nezávislé sekvenční rozkládání

PHA používá nezávislé sekvenční rozkládání pravé a levé části pracovního ramene. Výhodou je možnost pracovat asymetricky například u okrajů pole, překážek nebo nepravidelných parcel. Sekvenční princip však znamená, že jednotlivé části ramene se musí pohybovat v definovaném pořadí.

Při kontrole použitého stroje je proto důležité ověřit nejen samotnou funkci hydraulických válců, ale i správné pořadí pohybů, dorazy, čepy a funkci elektrohydraulického rozvaděče.

Elektrohydraulické ovládání

PHA byla vybavena elektrohydraulickým ovládáním ramene z kabiny traktoru. Dobový prospekt uvádí elektrické řízení hydrauliky olejové jako standard pro PHA, PHH a PHR. Obsluha tak nemusela manipulovat s mechanickými pákami přímo na stroji.

Původní POLAGRO karta uvádí požadavek na jeden pár hydraulických hadic. Tento údaj odpovídá principu, kdy je na postřikovači vlastní elektrohydraulický rozvaděč a z traktoru je přiváděn tlakový a vratný olej. U konkrétního kusu je nutné ověřit konektory, napájení panelu a skutečné hydraulické požadavky.

Hydraulická stabilizace

Rameno PHA používá hydraulicky vynucenou stabilizaci. Stabilizační systém pomáhá udržovat rameno v rovnoměrné výšce nad porostem při pohybu traktoru po nerovném pozemku.

Ovládací systém zároveň umožňuje stabilizaci blokovat. Při kontrole staršího stroje je třeba věnovat zvláštní pozornost válci stabilizace, čepům, silentblokům nebo pouzdrům, hydraulickým hadicím a správné reakci na povely z ovládacího panelu.

Pracovní záběr 15 m

PHA je v dobových materiálech jednoznačně spojena s pracovním ramenem o šířce 15 m. Na rozdíl od PHX, které bylo dostupné také v dalších šířkách, byla PHA koncipována jako 15m elektrohydraulické řešení.

Šířka 15 m poskytuje vyšší plošnou výkonnost proti 12m základním ramenům a současně zůstává kompaktnější než 18–24m konstrukce PHH.

Objemy nádrží 600 až 1 900 l

Původní karta POLAGRO uvádí pro HEROS PHA objemy 600–1 900 l. Dobový prospekt HEROS potvrzuje dostupnost PHA pro hlavní nádrže:

• 600 l,
• 800 l,
• 1 000 l,
• 1 300 l,
• 1 600 l,
• 1 900 l.

Tyto konfigurace představují historickou nabídku. U konkrétního použitého stroje musí být objem vždy ověřen podle typového štítku a fyzické nádrže, protože v průběhu výroby existovalo více generací plastových nádrží a rámů.

Nádrž 3 v 1

PHA patří do profesionální rodiny HEROS a používá polyetylenovou nádrž 3 v 1. Jeden celek obsahuje:

• hlavní nádrž na pracovní kapalinu,
• nádrž na čistou vodu pro proplach instalace,
• nádrž na vodu pro mytí rukou.

Toto řešení umožňuje po práci propláchnout kapalinový systém čistou vodou a současně zachovat samostatnou hygienickou zásobu vody pro obsluhu.

Výkonnost čerpadla – generační rozdíl

Původní POLAGRO karta uvádí pro PHA rozsah 121–197 l/min. Dobový prospekt HEROS používá starší čerpadlové řady a uvádí například 125, 151, 171 a 205 l/min podle objemu nádrže.

Rozdíl není automaticky chyba. Pravděpodobně jde o odlišné modelové roky nebo změnu čerpadel. Bez přesného datovaného ceníku pro konkrétní generaci SKU 29457 proto nová karta zachovává rozsah POLAGRO 121–197 l/min jako hlavní údaj a starší čísla uvádí pouze historicky.

Historické kombinace z prospektu

Hodnoty v této tabulce patří k dobovému prospektu a nesmí být bez ověření používány jako náhrada za pozdější katalogovou specifikaci POLAGRO.

Kapalinový systém

Původní karta uvádí 5 postřikových sekcí a manuální tlakově kompenzační ventil. Dobové materiály HEROS potvrzují jako standard celé řady kapalinový ventil s kompenzací tlaku.

Kompenzace tlaku pomáhá po vypnutí některé sekce udržet stabilnější podmínky v sekcích, které zůstávají aktivní. Přesný počet sekcí u konkrétního PHA je vhodné fyzicky ověřit, zejména pokud byl stroj později doplněn o počítač nebo jinou kapalinovou armaturu.

Trysky TeeJet

Původní karta PHA uvádí TeeJet TT 03 na nerezové trubce. Dobový prospekt HEROS rovněž uvádí jako standard jednoduché hlavice s rozprašovači typu TT.

U použitého stroje nelze předpokládat, že má stále původní rozprašovače. Trysky patří mezi spotřební prvky a často se mění podle plodiny, požadované dávky, protiúletových požadavků nebo preferované velikosti kapek.

Silniční osvětlení

HEROS s rameny od 15 m byl v dobové nabídce standardně vybaven silničním osvětlením. PHA s 15m ramenem proto do této skupiny spadá.

Při provozu použitého stroje je třeba ověřit stav světel, kabeláže, konektoru, odrazek a skutečnou přepravní šířku konkrétního provedení.

Pohon přes WOM / PTO

Standardní výbava HEROS zahrnuje kloubový hřídel WOM/PTO pro pohon čerpadla. Přesné otáčky PTO pro všechny historické PHA konfigurace nebyly v použitých přesných zdrojích bezpečně potvrzeny jako jedna univerzální hodnota, proto je nutné je ověřit podle čerpadla a návodu konkrétního stroje.

Rozmíchávání pracovní kapaliny

Původní karta uvádí vnitřní ředič / rozmíchávač chemických prostředků. Dobový prospekt celé řady HEROS uvádí rozmíchávač v plnicím sítu a jako doplňkovou výbavu boční rozmíchávač Polmac.

Konkrétní způsob míchání se může mezi jednotlivými generacemi lišit. U použitého stroje je vhodné ověřit ejektory, trysky míchání, ventily a stav všech hadic.

Rozdíl PHA proti PHX

PHA tedy není pouze jiné jméno pro PHX. Rozdíl je zejména v elektrohydraulickém řízení a sekvenčním způsobu pohybu ramene.

Rozdíl PHA proti PHH

PHH je robustnější hydraulická konstrukce dostupná historicky i dnes s širšími pracovními záběry. PHA zůstávala 15m variantou. Dobové materiály uvádějí elektrohydraulické ovládání jako standard pro PHA i PHH, ale samotná konstrukce ramen je odlišná.

Elektrické řízení hydrauliky

Dobový prospekt uvádí pro PHA elektrické řízení hydrauliky olejové prostřednictvím dedikovaného panelu v kabině. Tato výbava zvyšovala ergonomii a umožňovala ovládat několik funkcí ramene bez manipulace s více mechanickými rozvaděči traktoru.

U staršího stroje je nutné prověřit:

• napájení ovládacího panelu,
• stav konektorů a kabeláže,
• funkci elektromagnetických ventilů,
• reakci jednotlivých hydraulických funkcí,
• stav pojistek a relé,
• těsnost hlavního hydraulického bloku.

Možnost počítačového řízení – historická výbava

Dobový prospekt HEROS uvádí volitelné počítače ARAG BRAVO 180S, 300S a 400S. Vyšší modely mohly řídit kapalinový a hydraulický systém a u BRAVO 400S byla uváděna také práce podle GPS a možnost spolupráce se systémem SeleTRON.

Tato výbava však byla příplatková a nelze ji považovat za standard každého HEROS PHA. Proto původní obecná formulace POLAGRO o modelech s GPS není v nové kartě vydávána za standardní vlastnost PHA.

Standardní výbava PHA podle dobové konfigurace

• polyetylenová nádrž 3 v 1,
• hlavní nádrž 600–1 900 l podle varianty,
• nádrž čisté vody pro proplach,
• nádrž na vodu pro mytí rukou,
• 15m pracovní rameno PHA,
• nezávislé sekvenční rozkládání,
• elektrohydraulické ovládání funkcí ramene,
• hydraulická stabilizace,
• 5 kapalinových sekcí podle původní karty,
• manuální ventil s kompenzací tlaku,
• jednoduché držáky trysek na nerezové trubce,
• rozprašovače TeeJet TT 03 podle karty POLAGRO,
• kloubový hřídel WOM/PTO,
• silniční osvětlení,
• práškově lakovaný ocelový rám.

Dobová příplatková výbava HEROS

• elektrické ovládání kapalinového systému,
• počítače ARAG BRAVO podle generace,
• GPS řízení aplikace u vybraného počítače,
• sekční filtry,
• boční rozmíchávač Polmac,
• hydrantová přípojka s filtrem,
• pěnový značkovač,
• různé typy rozprašovačů TeeJet a Lechler,
• další příslušenství podle modelového roku.

Hmotnost a rozměry

Přesné historické hmotnosti a rozměry všech PHA variant nebyly v použitých zdrojích bezpečně nalezeny v dostatečně jednoznačné podobě. Proto se nevytvářejí odhady podle jiných ramen PHX nebo PHH.

U konkrétního použitého stroje je nutné zjistit údaje z typového štítku a fyzicky ověřit transportní rozměry, zejména šířku a výšku složeného 15m ramene.

Výkon traktoru

Současný výrobce PHA již samostatně neuvádí a dobový prospekt neposkytuje v použitém výřezu jeden bezpečný minimální výkon traktoru pro všechny objemy PHA. Proto `pa_power` zůstává prázdné.

Pro agregaci je kromě výkonu motoru důležitá nosnost zadního tříbodového závěsu, zatížení zadní nápravy, dostatečné zatížení přední nápravy a hmotnost plné pracovní kapaliny. U 1 900l neseného postřikovače je tato kontrola zásadní.

Kontrola použitého HEROS PHA

• Nádrž: zkontrolovat praskliny, opravy plastu a těsnost všech tří částí.
• Čerpadlo: ověřit typový štítek, úniky, pulsace a skutečný průtok.
• Kardan: kryty, kříže, teleskopický posuv a správnou délku.
• Rameno: rovnost, svary, čepy a transportní zajištění.
• Sekvenční skládání: ověřit správné pořadí pohybu částí.
• Elektrohydraulika: ověřit panel, kabeláž a všechny cívky rozvaděče.
• Stabilizace: zkontrolovat válec, vůle a blokování stabilizace.
• Hydraulické hadice: zkontrolovat praskliny, oděr a netěsnosti.
• Trysky: ověřit typ, velikost a rovnoměrnost průtoku.
• Ventil: zkontrolovat kompenzaci tlaku a vypínání sekcí.
• Filtry: zkontrolovat čistotu a stav těsnění.
• Rám: koroze, svary a závěsné body.
• Osvětlení: ověřit funkci a kabeláž.

Kalibrace

Před aplikací je nutné ověřit skutečné trysky, průtok, tlak, pojezdovou rychlost a výslednou dávku. Při práci se zkráceným záběrem nebo vypnutými sekcemi je třeba ověřit správnou funkci kompenzace tlaku.

Čištění a proplach

Nádrž čisté vody slouží k proplachu instalace. Po aplikaci musí obsluha postupovat podle etikety použitého přípravku a návodu stroje. Zvláštní pozornost vyžaduje kapalinový ventil, filtry, sekce ramen a držáky trysek.

Zazimování

Před mrazy je nutné odstranit vodu z čerpadla, filtrů, ventilů, hadic, ramen a držáků trysek. Elektrohydraulické konektory je vhodné chránit před vlhkostí a oxidací. Hydraulické hadice a válce je třeba zkontrolovat na úniky a mechanické poškození.

Bezpečnost

Při ovládání ramene PHA se nikdo nesmí nacházet v dosahu pohybujících se částí. Sekvenční mechanismus vytváří několik střihových a tlakových míst. Před servisním zásahem je nutné vypnout pohon, odtlakovat hydraulickou i kapalinovou soustavu a zajistit rameno proti pohybu.

Technická specifikace HEROS PHA

Hlavní opravy a zpřesnění

• PHA není současná podřada 2026: aktuální výrobce ji již samostatně neuvádí.
• Identita zachována: historická PHA zůstává PHA a není přejmenována na PHX nebo PHH.
• Záběr: potvrzeno 15 m.
• Objemy: historicky potvrzeny 600, 800, 1 000, 1 300, 1 600 a 1 900 l.
• Elektrohydraulika: potvrzeno plné elektrohydraulické ovládání funkcí ramene.
• Skládání: potvrzeno nezávislé sekvenční/asymetrické skládání.
• Stabilizace: potvrzena hydraulicky vynucená stabilizace.
• Čerpadlo: hlavní karta zachovává 121–197 l/min; starší prospekt používá jiné hodnoty, proto se generace nemíchají.
• GPS: existovalo jako příplatková možnost u vybraných počítačů, nikoli jako standard PHA.
• pa_power: ponecháno prázdné, protože bezpečný rodinný výkon traktoru nebyl potvrzen.
