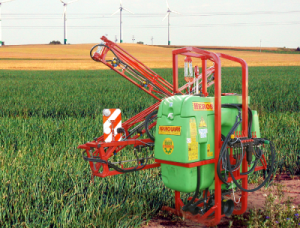

Nesené postřikovače KRUKOWIAK HEROS – 400 až 2 000 l, ramena 12 až 24 m

KRUKOWIAK HEROS je profesionální řada nesených polních postřikovačů určená pro podniky s vysokou intenzitou ochranných zásahů. Současná nabídka výrobce sahá od kompaktních strojů s nádrží 400 l až po velké nesené konfigurace s objemem 2 000 l. Podle zvolené konstrukční skupiny jsou dostupná pracovní ramena přibližně od 12 do 24 m.

Produkt SKU 29439 je rodinná karta celé řady HEROS, nikoli jeden konkrétní model. Původní POLAGRO karta uváděla pouze část tehdejší nabídky – nádrže 600–800 l, ramena 12 m a čerpadla 107–121 l/min. Aktuální výrobce dnes pod názvem HEROS nabízí výrazně širší portfolio v několika konstrukčních skupinách, proto je nová karta rozšířena na současný rozsah a jednotlivé údaje nejsou mezi variantami nekontrolovaně míchány.

Současná rodina HEROS

Oficiální KRUKOWIAK dnes řadí HEROS mezi nesené postřikovače pro profesionální zemědělství. Současná produktová tabulka rozlišuje základní provedení a další konstrukční skupiny označené například H, PHX, PHH a PHR. Konkrétní kombinace nádrže, čerpadla a pracovního ramene závisí na zvolené variantě.

• Objem nádrží: 400 až 2 000 l.
• Pracovní záběry ramen: 12 až 24 m podle konstrukční skupiny.
• Výkonnost čerpadel: v aktuální technické tabulce se objevují hodnoty přibližně od 107 do 226 l/min podle konfigurace.
• Typ nádrže: polyetylenová nádrž 3 v 1.
• Určení: profesionální zemědělství a vysoká intenzita postřikových zásahů.

Protože současná tabulka obsahuje u některých objemů více možných čerpadel a šířek ramen, je před objednávkou nutné potvrdit přesné označení konkrétní varianty. Rodinná karta nemá nahrazovat objednávkovou specifikaci jednotlivého stroje.

Nádrž 3 v 1

Jedním z hlavních znaků celé řady HEROS je polyetylenová nádrž 3 v 1. V jednom konstrukčním celku jsou tři oddělené prostory:

• hlavní nádrž na pracovní kapalinu,
• nádrž na čistou vodu pro proplach postřikovací soustavy,
• nádrž na vodu pro mytí rukou.

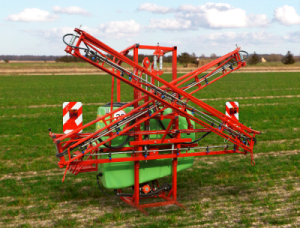

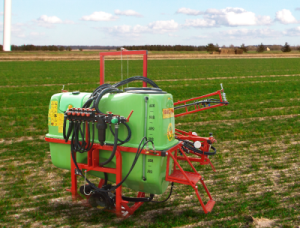

Toto řešení odlišuje HEROS od ekonomické řady OPTIMAL, která používá nádrž 2 v 1 bez integrované nádrže čisté vody pro proplach. U HEROS je tedy možné organizovat základní proplach soustavy přímo z integrovaného čistého okruhu, vždy však podle návodu a pravidel pro použitý přípravek.

Objemy od 400 do 2 000 l

Aktuální rodina HEROS zahrnuje nádrže od 400 do 2 000 l. Menší objemy jsou vhodné pro lehčí traktory, menší parcely a provozy s častějším plněním. Větší konfigurace prodlužují pracovní interval a zvyšují plošnou výkonnost, současně ale zásadně rostou nároky na nosnost zadního tříbodového závěsu, zatížení náprav a stabilitu traktoru.

Při 2 000 l pracovní kapaliny představuje samotná náplň velmi vysoké zatížení, které se přičítá k vlastní hmotnosti stroje. Výrobce na aktuální rodinné stránce neuvádí kompletní hmotnosti všech konfigurací, proto nelze jednu hodnotu hmotnosti bezpečně použít pro celou řadu.

Pracovní ramena 12 až 24 m

Současný HEROS nabízí pracovní záběry od 12 do 24 m. Výrobce rozlišuje jednodušší 12m a 15m konfigurace a pokročilejší hydraulická provedení PHX a PHH s širšími rameny. Řada PHR je další samostatná konstrukční skupina.

U nejjednodušších ramen výrobce uvádí:

• 12m rameno s mechanickou stabilizací a ruční regulací výšky,
• 15m rameno s hydraulickou regulací výšky,
• u hydraulických ramen je stabilizace vynucená hydraulicky.

U širších konfigurací se způsob skládání, počet hydraulických sekcí a rozsah ramen liší podle přesného typu. Proto se do generické karty HEROS nevkládá jeden univerzální popis hydraulického systému.

Stabilizace ramen

KRUKOWIAK uvádí, že všechny postřikovače HEROS jsou vybaveny stabilizací pracovního ramene. U jednodušších ramen jde o mechanickou stabilizaci, zatímco u hydraulických konstrukcí je stabilizace řešena hydraulicky.

Stabilizační systém pomáhá udržovat rameno v rovnoměrné výšce nad porostem při nerovnostech pole a pohybu traktoru. Správná výška ramen je důležitá pro rovnoměrné překrytí postřikových kuželů a omezení úletu.

Kapalinový systém a kompenzace tlaku

Celá současná řada HEROS používá kapalinový ventil s kompenzací tlaku. Výrobce u základní výbavy uvádí manuální ventil s kompenzací. Smyslem systému je omezit změny provozního tlaku v aktivních sekcích při vypnutí části pracovního záběru.

U rodiny je standardně uváděno 5 kapalinových sekcí pro základní konfigurace. U širších a sofistikovanějších ramen je nutné přesný počet a způsob ovládání sekcí ověřit podle konkrétní varianty.

Rozprašovače TeeJet TT 03

Aktuální standardní výbava HEROS zahrnuje jednoduché držáky trysek rozmístěné na nerezové trubce a rozprašovače TeeJet TT 03. Výrobce ve svém aktuálním materiálu k volbě rozprašovačů upozorňuje, že parametry jedné řady postřikovače nelze automaticky přenášet na jiné modely a že volba trysky musí vycházet z dávky, rychlosti a tabulek konkrétního rozprašovače.

Před aplikací je proto nutné zkontrolovat skutečné osazení konkrétního stroje, protože majitel mohl trysky v průběhu provozu změnit.

Rozmíchávač v plnicím sítu

Pro přípravu pracovní kapaliny slouží rozmíchávač v plnicím sítu. Pomáhá při zavádění přípravku do hlavní nádrže a jeho prvotním rozmíchání.

Jako příplatková výbava je dostupný také boční rozmíchávač Polmac a oplachovač lahví v plnicím sítu. Tyto prvky zvyšují komfort a bezpečnost při přípravě pracovní kapaliny, ale jejich přítomnost je nutné ověřit u konkrétního stroje.

Pohon přes WOM / PTO

Standardní výbava zahrnuje kloubový hřídel WOM/PTO pro pohon čerpadla. Přesné předepsané otáčky vývodového hřídele se mohou lišit podle instalovaného čerpadla a konfigurace, proto nejsou pro celou rodinu doplňovány jednou univerzální hodnotou.

Před provozem musí být ověřena správná délka kardanu, stav ochranných krytů, mazání a předepsané otáčky podle návodu konkrétního stroje.

Čerpadla podle konfigurace

Aktuální technická tabulka KRUKOWIAK používá v rodině HEROS několik výkonových tříd čerpadel. V publikované tabulce se objevují hodnoty 107, 121, 142, 168, 197 a 226 l/min podle konkrétního provedení, objemu nádrže a ramen.

Některé větší objemy jsou dostupné s více variantami čerpadla. Proto není bezpečné přiřadit jednu hodnotu například všem strojům 1 500 nebo 2 000 l bez přesného modelového označení.

Základní HEROS a provedení H

Nejjednodušší část současné tabulky zahrnuje menší objemy přibližně od 400 do 1 000 l s rameny 12 nebo 15 m. Právě sem navazuje historická karta POLAGRO, která dříve uváděla pouze objemy 600–800 l, 12m ramena a čerpadla 107–121 l/min.

Dnešní rodina je však širší a původní omezení 600–800 l proto již nepředstavuje kompletní nabídku HEROS.

HEROS PHX

Podřada PHX rozšiřuje HEROS na větší objemy a širší pracovní ramena. Aktuální tabulka uvádí objemy přibližně 600 až 2 000 l a pracovní šířky od 12 do 18 m podle konkrétní konfigurace.

PHX patří mezi hydraulicky vybavené varianty, u nichž je stabilizace pracovního ramene řešena hydraulicky. Přesné kombinace čerpadla, objemu a ramene musí být potvrzeny v objednávkové specifikaci.

HEROS PHH

Podřada PHH je určena pro větší konfigurace s nádržemi přibližně 1 000 až 2 000 l. Aktuální tabulka uvádí širokou nabídku ramen přibližně od 15 do 24 m podle objemu a provedení.

Právě pro HEROS PHH zveřejnil výrobce samostatný aktuální prospekt v.1-PL / 01.2026. Tento dokument je relevantní pro podřadu PHH, nikoli pro všechny stroje rodiny HEROS, a proto není automaticky připojen jako PDF k této generické kartě.

HEROS PHR

Aktuální technická tabulka uvádí také skupinu PHR s objemy přibližně 1 200 až 2 000 l a pracovními rameny 12 nebo 15 m podle varianty. Přesné konstrukční detaily PHR nejsou na hlavní rodinné stránce rozepsány do stejné hloubky jako standardní výbava, proto se do této karty nepřidávají další neověřené vlastnosti.

Standardní výbava současného HEROS

• polyetylenová nádrž 3 v 1,
• hlavní nádrž podle zvolené varianty,
• nádrž čisté vody pro proplach instalace,
• nádrž na vodu pro mytí rukou,
• rozmíchávač v plnicím sítu,
• 5 kapalinových sekcí u základních konfigurací,
• stabilizace pracovního ramene,
• 12m rameno s ruční regulací výšky v základním provedení,
• 15m rameno s hydraulickou regulací výšky v základním provedení,
• manuální ventil s kompenzací tlaku,
• jednoduché držáky trysek na nerezové trubce,
• rozprašovače TeeJet TT 03,
• kloubový hřídel WOM/PTO,
• silniční osvětlení,
• práškově lakovaná ocelová konstrukce.

Příplatková výbava

• hydraulické zvedání 12m ramen,
• hydraulický válec stabilizace,
• cirkulace kapaliny v ramenech,
• oplachovač lahví v plnicím sítu,
• boční rozmíchávač Polmac,
• pěnový značkovač záběru,
• koncentrát do značkovače,
• externí mytí postřikovače,
• oplach hlavní nádrže,
• ejektor pro plnění nádrže,
• hydrantová přípojka,
• sekční filtry,
• demontovatelná transportní kola,
• LED silniční osvětlení,
• LED pracovní osvětlení,
• elektrické ovládání práce/přepadu a regulace tlaku,
• plně elektricky ovládaný kompenzační ventil.

Možnost přední přídavné nádrže

KRUKOWIAK nabízí pro HEROS také samostatnou přední nádrž KFMR o objemech 600, 800, 1 100 a 1 500 l. Výrobce ji uvádí především pro postřikovače HEROS do 2 000 l a umožňuje tak vytvořit nesenou soupravu s celkovou kapacitou až přibližně 3 500 l.

Přední nádrž zároveň pomáhá vyvažovat zatížení přední a zadní nápravy traktoru. Konkrétní agregace však musí být vždy posouzena podle nosnosti traktoru, tříbodových závěsů a dovolených zatížení náprav.

Hmotnosti a rozměry – proč je nelze zobecnit

Současná rodina HEROS zahrnuje desítky kombinací nádrže, ramene a čerpadla. Výrobce v rodinné tabulce uvádí hmotnost a rozměry jen u některých konfigurací. Například jsou publikovány vybrané rozměry jako 180 × 250 × 200 cm, 175 × 250 × 230 cm, 175 × 298 × 245 cm, 160 × 260 × 310 cm nebo 165 × 246 × 305 cm, ale textová tabulka neumožňuje bezpečně přiřadit všechny hodnoty každé možné kombinaci bez přesného modelového označení.

Proto generická karta neuvádí jeden univerzální transportní rozměr ani jednu hmotnost celé řady. Tyto hodnoty musí být ověřeny pro přesný objednaný model.

Výkon traktoru

Aktuální hlavní produktová stránka HEROS neuvádí minimální výkon traktoru pro jednotlivé konfigurace v podobě, kterou by bylo možné bezpečně přenést do společné rodinné karty. Pole `pa_power` proto zůstává prázdné.

U velkých nesených postřikovačů je navíc často důležitější nosnost zadního tříbodového závěsu, dovolené zatížení zadní nápravy, stabilita traktoru a hmotnost plné pracovní náplně než samotný jmenovitý výkon motoru.

Kalibrace před aplikací

Před každým obdobím intenzivní práce a po výměně rozprašovačů je nutné postřikovač zkalibrovat. Kontrola by měla zahrnovat:

• ověření skutečného typu a velikosti všech trysek,
• změření výtoku jednotlivých trysek,
• kontrolu rovnoměrnosti mezi pozicemi,
• ověření pracovního tlaku,
• ověření skutečné pojezdové rychlosti,
• výpočet výsledné dávky v l/ha,
• kontrolu vypínání sekcí,
• kontrolu výšky a stabilizace ramen.

Konkrétní nastavení se musí řídit použitým rozprašovačem, dávkou, rychlostí, etiketou přípravku a podmínkami aplikace.

Kontrola použitého HEROS

• Hlavní nádrž: praskliny, deformace, netěsnosti a opravy plastu.
• Nádrž čisté vody: ověřit samostatnost a těsnost.
• Nádrž na mytí rukou: ověřit hygienickou funkci a oddělení.
• Čerpadlo: zkontrolovat úniky, pulsace, hlučnost a skutečný průtok.
• Kardan: kryty, kříže, teleskopický posuv a správnou délku.
• Ramena: rovnost, svary, klouby a transportní jištění.
• Stabilizace: vůle, dorazy a plynulý pohyb; u hydraulické verze také válce a hadice.
• Trysky: shodnost, opotřebení a průtok.
• Držáky trysek: těsnost a mechanické poškození.
• Ventil: reakce kompenzace tlaku při vypínání sekcí.
• Filtry: čistota, vložky a těsnění.
• Hadice: praskliny, ztvrdnutí a netěsnosti.
• Rám: koroze, svary a body tříbodového závěsu.
• Osvětlení: funkce a stav kabeláže.

Čištění a proplach

Integrovaná čistá nádrž umožňuje proplach postřikovací soustavy po aplikaci. Postup čištění musí odpovídat etiketě použitého přípravku a návodu konkrétní konfigurace. Zbytky přípravků nesmí být vypouštěny do kanalizace, vodních toků nebo jiných nevhodných míst.

Při důkladném čištění je nutné věnovat pozornost hlavní nádrži, čerpadlu, filtrům, regulačnímu ventilu, sekcím, hadicím a rozprašovačům.

Zazimování

Před zimním odstavením je nutné odstranit vodu z čerpadla, filtrů, ventilů, hadic, ramen, manometru a držáků trysek. Přesný postup konzervace se může lišit podle konkrétního čerpadla a výbavy.

Trysky a filtry je vhodné vyčistit a zkontrolovat. Kardanový hřídel musí být udržován podle svého návodu. Poškozený lak ocelového rámu je vhodné opravit a stroj uložit v suchém prostředí.

Bezpečnost práce

Při práci s přípravky na ochranu rostlin musí obsluha dodržovat etiketu přípravku a používat odpovídající osobní ochranné prostředky. Před servisním zásahem se musí kapalinová soustava odtlakovat.

Při rozkládání nebo skládání pracovních ramen nesmí být v jejich dosahu žádné osoby. U hydraulických variant je nutné pravidelně kontrolovat hadice, válce a rychlospojky.

Technická specifikace rodiny HEROS

Hlavní opravy a zpřesnění

• Rozsah řady: původních 600–800 l rozšířeno podle aktuální nabídky na 400–2 000 l.
• Pracovní ramena: původních 12 m rozšířeno na aktuálních 12–24 m podle varianty.
• Čerpadla: původních 107–121 l/min je jen část řady; aktuální tabulka obsahuje konfigurace přibližně 107–226 l/min.
• Nádrž: potvrzena polyetylenová 3 v 1.
• Stabilizace: celá řada je stabilizovaná; mechanická u jednodušších ramen, hydraulická u hydraulických konstrukcí.
• Regulace: potvrzen ventil s kompenzací tlaku.
• Trysky: potvrzen standard TeeJet TT 03 u základního vybavení.
• Podřady: doplněny H, PHX, PHH a PHR bez míchání jejich přesných parametrů.
• Hmotnost, rozměry a výkon traktoru: nejsou zobecněny, protože se výrazně liší podle přesné konfigurace.
• GPS: původní obecná formulace o řízení pomocí GPS není na aktuální produktové stránce HEROS uvedena jako univerzální standard celé řady, proto není použita jako hlavní technický parametr.
