Čelní nádrž KRUKOWIAK KFMR – 600 až 1 500 l pro postřikovače HEROS

KRUKOWIAK KFMR je čelní přídavná nádrž určená především k neseným polním postřikovačům řady HEROS. Současný výrobce ji nabízí ve čtyřech objemech 600, 800, 1 100 a 1 500 l. Ve spojení s neseným HEROS o objemu až 2 000 l lze vytvořit plně nesenou soupravu s celkovou zásobou pracovní kapaliny až přibližně 3 500 l.

Produkt SKU 29460 je v původním katalogu veden jako „Postřikovač nesený Krukowiak – čelní nádrž Tank“. Ve skutečnosti nejde o samostatný postřikovač s vlastním pracovním ramenem, ale o čelní přídavnou nádrž, která rozšiřuje kapacitu zadního neseného postřikovače a zároveň pomáhá lépe rozložit hmotnost mezi přední a zadní část traktoru.

Aktuální označení KFMR

Současná oficiální produktová stránka výrobce používá pro tuto skupinu označení KFMR KRUKOWIAK. Nádrž je určena především pro polní postřikovače HEROS a montuje se na přední tříbodový závěs traktoru.

Aktuální nabízené objemy:

• 600 l,
• 800 l,
• 1 100 l,
• 1 500 l.

Původní karta POLAGRO uváděla pouze rozsah 600–1 500 l bez vypsání jednotlivých variant. Nová karta doplňuje přesné současné objemy včetně 1 100l varianty.

Proč používat čelní nádrž

Hlavním účelem čelní nádrže je zvýšení celkové zásoby pracovní kapaliny bez přechodu na tažený postřikovač. Výrobce ji zároveň prezentuje jako způsob, jak lépe vyvážit rozložení hmotnosti traktoru.

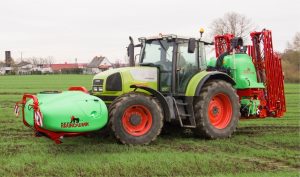

Nesený postřikovač zatěžuje zadní část traktoru vlastní hmotností i kapalinou v hlavní nádrži. Čelní nádrž přidává užitečné zatížení přední nápravy a současně rozšiřuje kapacitu soupravy. Správné rozložení hmotnosti ale musí být vždy ověřeno pro konkrétní traktor, protože příliš vysoké zatížení přední nápravy je stejně nežádoucí jako nedostatečné zatížení.

Celková kapacita soupravy až přibližně 3 500 l

Výrobce uvádí čelní nádrž především pro postřikovače HEROS do 2 000 l. Při použití největší čelní nádrže 1 500 l a zadního HEROS 2 000 l může celková zásoba kapaliny dosáhnout přibližně 3 500 l.

Jde o mimořádně vysokou kapacitu pro plně nesenou soupravu, proto musí být před agregací ověřena:

• nosnost předního tříbodového závěsu,
• nosnost zadního tříbodového závěsu,
• přípustné zatížení přední nápravy,
• přípustné zatížení zadní nápravy,
• nosnost pneumatik,
• celková přípustná hmotnost traktoru,
• ovladatelnost a brzdné vlastnosti soupravy.

Nádrž 3 v 1

Současný KFMR používá polyetylenovou nádrž typu 3 v 1. V jednom konstrukčním celku se nachází:

• hlavní prostor pro pracovní kapalinu,
• nádrž na čistou vodu,
• nádrž na vodu pro mytí rukou.

Toto řešení odpovídá filozofii profesionální řady HEROS a umožňuje mít i na čelním modulu oddělenou čistou vodu a hygienickou zásobu vody.

Polyetylenová konstrukce

Výrobce uvádí, že čelní nádrže jsou vyrobeny z plastu / polyetylenu. Výhodou je relativně nízká vlastní hmotnost, odolnost vůči pracovním kapalinám a snadnější čištění proti některým kovovým konstrukcím.

U použité nádrže je však nutné kontrolovat zejména:

• praskliny a opravy plastu,
• deformace v místech uložení,
• okolí hrdla a výpustí,
• těsnost všech přípojek,
• stav čisté vody a nádržky na mytí rukou.

Uchycení na přední TUZ

KFMR je uložen na robustním rámu a je určen k zavěšení na přední tříbodový závěs traktoru. Před montáží je nutné ověřit kategorii závěsu, nosnost a prostor mezi nádrží, kapotou, koly a další výbavou traktoru.

Při plném rejdu kol nesmí docházet ke kontaktu s rámem nebo hadicemi. Současně musí zůstat zachován dostatečný výhled obsluhy a zákonné požadavky na osvětlení a viditelnost.

Dvě hlavní verze výbavy

Výrobce aktuálně popisuje dvě hlavní koncepce čelní nádrže. Nejčastěji prodávané provedení používá hydraulické míchadlo poháněné elektrickým 12V čerpadlem. Toto 12V čerpadlo slouží výhradně k pohonu míchadla.

Druhá, rozšířená konfigurace může být vybavena sestavou elektroventilů a samostatným čerpadlem pro přečerpávání kapaliny do postřikovače. Tato sestava je vedena jako příplatková výbava.

Důležité zpřesnění: 12V čerpadlo není standardní přečerpávací pumpa

Původní karta POLAGRO uváděla „12V napájející čerpadlo“ a technickou hodnotu čerpadla 105 l/min. Současný výrobce popisuje funkci přesněji: standardní elektrické 12V čerpadlo slouží pouze k pohonu míchadla.

Běžné přečerpávání pracovní kapaliny mezi hlavní a čelní nádrží probíhá přes kapalinové čerpadlo zadního postřikovače. Rychlost přečerpávání proto závisí na výkonnosti čerpadla konkrétního postřikovače.

Údaj 107 l/min v aktuální tabulce

Současná oficiální technická tabulka u čelní nádrže uvádí hodnotu 107 l/min v řádku „výkonnost čerpadla“. Tento údaj je proti starým 105 l/min aktualizován.

Protože však text výrobce zároveň výslovně uvádí, že standardní 12V čerpadlo pohání pouze míchadlo a přečerpávání běžně zajišťuje čerpadlo zadního postřikovače, není bezpečné interpretovat 107 l/min jako výkon standardního 12V míchacího čerpadla. V technické kartě je proto hodnota 107 l/min zachována jako údaj aktuální tabulky výrobce, ale funkce jednotlivých čerpadel je popsána odděleně.

Propojení se zadním postřikovačem

KFMR má standardně konektory pro propojení s postřikovačem. Výrobce popisuje dva přípojné body, které umožňují průtok kapaliny oběma směry mezi zadním postřikovačem a čelní nádrží.

Při montáži je nutné dbát na:

• správné dimenzování hadic,
• pevné uchycení vedení podél traktoru,
• ochranu hadic proti oděru a zlomení,
• dostatek vůle pro pohyb předního i zadního závěsu,
• správné označení směru průtoku,
• bezpečné rychlospojky a uzavírací ventily.

Jak probíhá příprava pracovní kapaliny

Výrobce doporučuje připravovat pracovní kapalinu v hlavní nádrži zadního postřikovače. Po rozmíchání se část kapaliny přečerpá do čelní nádrže. Následně lze v hlavní nádrži připravit další část směsi.

Tento postup má výhodu v tom, že přípravek není nutné samostatně míchat v obou nádržích a lze využít míchací a plnicí systém hlavního postřikovače.

Přečerpávání během práce

Ve standardní koncepci výrobce uvádí, že když se kapalina v hlavní zadní nádrži spotřebuje, obsluha zastaví a přečerpá pracovní kapalinu z čelní nádrže do zadního postřikovače.

Přečerpávání probíhá pomocí kapalinového čerpadla postřikovače a jeho rychlost závisí na výkonnosti tohoto čerpadla. Čelní nádrž tedy ve standardním provedení není automaticky průběžně zapojena jako druhá zásobní nádrž během postřiku.

Příplatková přečerpávací sada

Jako doplňkovou výbavu výrobce nabízí sestavu elektroventilů a čerpadlo pro přečerpávání kapaliny do postřikovače. Tato výbava může zjednodušit manipulaci s kapalinou mezi přední a zadní částí soupravy.

U konkrétního stroje je nutné ověřit, zda je příplatkový systém skutečně namontován, jak je elektricky napájen a jaké má ovládání.

Míchadlo v čelní nádrži

Standardní výbava obsahuje míchadlo poháněné elektrickým 12V čerpadlem. Úkolem je udržovat kapalinu v čelní nádrži promíchanou během přepravy a čekání na přečerpání do zadního postřikovače.

Funkce míchadla je důležitá především u přípravků náchylných k sedimentaci. Správné použití se musí vždy řídit etiketou konkrétního přípravku.

Silniční osvětlení

Současný KFMR je standardně vybaven silničním osvětlením. To je důležité, protože čelní nádrž může částečně zakrývat původní přední světla traktoru nebo měnit jeho viditelný obrys.

Před jízdou po komunikaci musí být ověřena funkce světel, směrových ukazatelů a případných odrazek podle konkrétního provedení a místních předpisů.

Práškově lakovaný rám

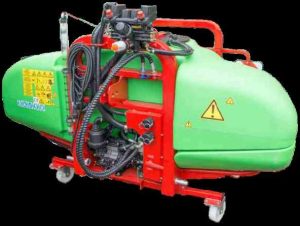

Nádrž je usazena na ocelovém rámu s práškovou povrchovou úpravou. Rám přenáší celou hmotnost nádrže a pracovní kapaliny do předního závěsu, proto je u použitého stroje nutné zkontrolovat:

• svary,
• deformace,
• korozi,
• čepy tříbodového závěsu,
• uložení plastové nádrže,
• stav ochranného laku.

Transportní kolečka

Výrobce nabízí jako příplatkovou výbavu demontovatelná transportní kola. Ta usnadňují manipulaci s odpojenou nádrží v hale nebo dílně.

Transportní kolečka nejsou určena pro práci na poli ani silniční přepravu za traktorem. Slouží k manipulaci se samostatně odstaveným modulem.

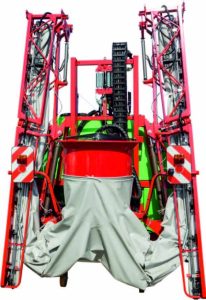

Kompatibilita s HEROS

Současný výrobce uvádí KFMR především pro řadu HEROS do 2 000 l. Technicky může být princip čelní nádrže využitelný i s jinou kompatibilní postřikovací soupravou, ale výrobce ji oficiálně prezentuje především jako doplněk HEROS.

Před kombinací s jinou řadou nebo jiným výrobcem je nutné ověřit hydraulické a kapalinové propojení, elektrickou soustavu, rozměry, nosnost a bezpečnost celé agregace.

Vyvážení traktoru

Čelní nádrž může významně zlepšit vyvážení traktoru se zadním neseným postřikovačem. To může pomoci udržet dostatečné zatížení přední nápravy, zlepšit řízení a omezit potřebu samostatného předního závaží.

Výhodu však nelze zobecnit bez výpočtu. Při plné 1 500l nádrži představuje samotná kapalina přibližně 1,5 t hmotnosti při hustotě blízké vodě, k čemuž se přidává vlastní hmotnost nádrže a rámu. Tento jednoduchý fyzikální odhad není technickou hmotností stroje a nesmí nahrazovat kontrolu dovoleného zatížení traktoru.

Vlastní hmotnost a rozměry

Současná oficiální stránka má v technické tabulce řádky pro hmotnost a rozměry, ale konkrétní hodnoty nejsou vyplněny. Proto se do nové karty žádné hmotnosti ani rozměry nevymýšlejí.

U konkrétního stroje je nutné ověřit skutečný transportní rozměr, zejména výšku, šířku a vzdálenost těžiště od předního závěsu.

Výkon traktoru

Čelní nádrž sama o sobě nemá smysluplný univerzální požadavek na výkon motoru. Zásadní jsou nosnost předního závěsu, nosnost nápravy, elektrická soustava 12 V a kompatibilita se zadním postřikovačem.

Pole `pa_power` proto zůstává prázdné.

Kontrola použité čelní nádrže

• Plastová nádrž: praskliny, deformace a opravy.
• Rám: svary, koroze a deformace.
• Přední závěs: čepy, oka a vůle.
• Míchadlo: funkce a rovnoměrnost míchání.
• 12V čerpadlo: elektrické napájení, hlučnost a funkce míchadla.
• Přípojky: těsnost a stav rychlospojek.
• Hadice: praskliny, ztvrdnutí a oděr.
• Čistá voda: těsnost oddělené nádrže.
• Voda na ruce: stav nádržky a kohoutu.
• Osvětlení: světla, kabeláž a konektor.
• Příplatková pumpa: pokud je namontována, zkontrolovat průtok a těsnost.
• Elektroventily: funkce všech směrů přečerpávání.
• Transportní kola: stav a bezpečné zajištění při odstavení.

Kontrola před prvním použitím

Před první aplikací je vhodné naplnit systém čistou vodou a provést kompletní zkoušku bez chemického přípravku. Je třeba ověřit:

• těsnost nádrže,
• funkci míchadla,
• správný směr proudění,
• funkci ventilů,
• přečerpávání do přední nádrže,
• přečerpávání zpět do zadního postřikovače,
• stabilitu traktoru s různými hladinami kapaliny.

Čištění

Po aplikaci musí být vyčištěna nejen zadní nádrž, ale také čelní nádrž, spojovací hadice, přípojky a míchací okruh. Zbytky přípravku mohou v dlouhých spojovacích hadicích zůstávat i po vyprázdnění hlavních nádrží.

Postup čištění musí odpovídat etiketě přípravku a návodu postřikovače. Zbytky nesmí být nekontrolovaně vypouštěny do kanalizace nebo vodních toků.

Zazimování

Před mrazy musí být z čelní nádrže a všech spojovacích hadic odstraněna voda. Zvláštní pozornost vyžaduje 12V pumpa míchadla, elektroventily případné přečerpávací sady a nízko položené úseky hadic.

Elektrické konektory je vhodné očistit a chránit před vlhkostí. Nádrž by měla být odstavena čistá, suchá a bezpečně podepřená.

Bezpečnost

Plná čelní nádrž zásadně mění hmotnost a jízdní vlastnosti traktoru. Při jízdě je nutné respektovat zatížení náprav, tlak v pneumatikách, snížený výhled a delší přední převis.

Při plnění a práci s přípravky musí obsluha používat předepsané ochranné prostředky. Před odpojováním hadic je nutné systém odtlakovat a uzavřít ventily.

Technická specifikace současného KFMR

Hlavní opravy a zpřesnění

• Název: současné označení výrobce je čelní nádrž KFMR, nikoli samostatný postřikovač.
• Objemy: přesně 600 / 800 / 1 100 / 1 500 l.
• Kompatibilita: určena hlavně pro HEROS do 2 000 l.
• Celková kapacita: sestava může dosáhnout přibližně 3 500 l.
• Nádrž: potvrzena polyetylenová 3 v 1.
• 12V čerpadlo: standardně pohání pouze míchadlo.
• Přečerpávání: standardně probíhá přes kapalinové čerpadlo zadního postřikovače.
• Výkon čerpadla: původních 105 l/min aktualizováno na 107 l/min podle současné tabulky výrobce; tento údaj není interpretován jako výkon standardní 12V pumpy míchadla.
• Příplatková výbava: elektroventily a samostatné přečerpávací čerpadlo, případně transportní kolečka.
• Hmotnost a rozměry: výrobce je v aktuální tabulce nevyplňuje, proto nejsou domýšleny.
