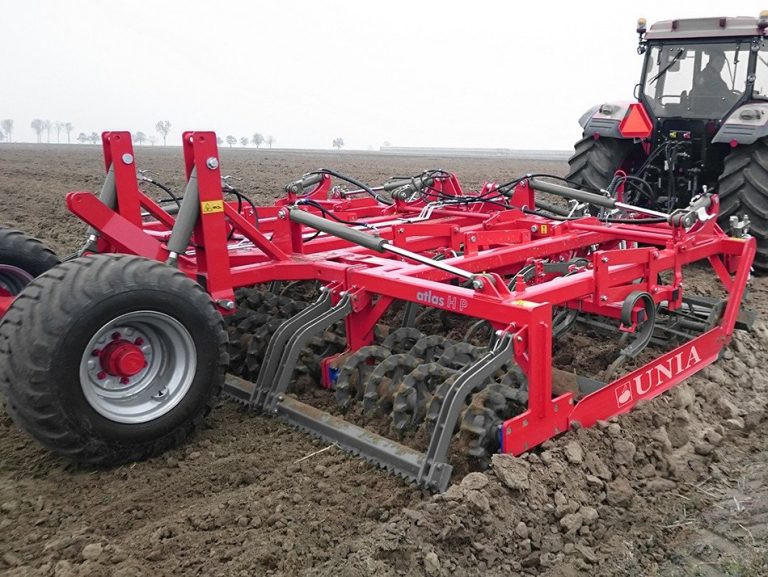

UNIA ATLAS HP 8 – polonesený hydraulicky sklopný radličkový kultivátor 8,0 m

UNIA ATLAS HP 8 je širokozáběrový polonesený předseťový radličkový kultivátor s pracovním záběrem 8,0 m a hydraulicky sklopným rámem. Je určen pro intenzivní přípravu seťového lůžka ve velkých pracovních záběrech. Konstrukce kombinuje přední rovnací lištu, kypřiče stop traktoru, přední strunový válec, dvě řady pružných radliček SX, středovou rovnací lištu, dvojitý Crosskill válec a zadní ozubenou lištu. Vlastní podvozek s pneumatikami 480/45-17 a pneumatické brzdy usnadňují bezpečný transport stroje.

Tato karta aktualizuje původní produkt Polagro se SKU 11176. Zachovává původní WordPress ID, SKU, slug, hlavní fotografii i stávající kategorizační vazby. Nejde o založení nového produktu. Historické údaje Polagro 5 300 kg / 200–230 k / 32 radliček / 8 m přesně odpovídají podrobné dobové technické tabulce UNIA 2016. Pozdější katalogová generace 2019/2021 už uvádí ATLAS HP 8 s hmotností 6 620 kg, takže je nutné obě generace důsledně oddělit.

Historická generace odpovídající SKU 11176

Dobový katalog UNIA 2016 uvádí pro ATLAS HP 8 hmotnost 5 300 kg, požadovaný výkon 200–230 k a 32 pracovních radliček SX nebo SZ. Původní Polagro uvádí přesně stejné hodnoty.

To je zásadní pro správnou aktualizaci historického produktu. Novější hodnota 6 620 kg nesmí být automaticky použita jen proto, že současná stránka výrobce nese stejné obchodní označení ATLAS HP 8.

Pozdější revize – hmotnost 6 620 kg

Katalog UNIA 2019 a současná česká stránka výrobce uvádějí pro pozdější ATLAS HP 8 hmotnost 6 620 kg. Výkonový rozsah zůstává 200–230 k a počet radliček zůstává 32 ks.

Rozdíl mezi historickou a pozdější revizí tedy činí přibližně 1 320 kg. Jde o zásadní konstrukční nebo katalogový posun a právě proto je u SKU 11176 hlavní hmotnost ponechána na 5 300 kg.

Pracovní záběr 8,0 m

ATLAS HP 8 má pracovní záběr 8,0 m. V původní řadě ATLAS HP šlo o jednu z nejširších hydraulicky skládaných variant; vedle ní výrobce nabízel HP 4,5, HP 6 a HP 10.

Osmimetrový pracovní záběr přináší vysokou plošnou výkonnost, ale současně výrazně zvyšuje nároky na trakci, hmotnost traktoru a stabilitu celé soupravy. Proto výrobce uvádí výkon 200–230 k.

Polonesená konstrukce

ATLAS HP 8 je polonesený kultivátor. Část hmotnosti stroje přenáší vlastní podvozek, což snižuje zatížení závěsu traktoru oproti stejně těžkému plně nesenému stroji.

Polonesená konstrukce je důležitá zejména při práci na souvrati a při transportu. Pro bezpečnou agregaci je nutné posoudit výkon traktoru, jeho hmotnost, závěs, hydrauliku a schopnost obsluhovat pneumatické brzdy stroje.

Hydraulicky sklopný rám

Řada ATLAS HP používá hydraulicky sklopný rám. Boční sekce se skládají do transportní polohy pomocí hydraulických válců.

Před skládáním musí být okolí stroje volné. Při servisních pracích nesmí být boční sekce ponechány jen na hydraulickém tlaku a musí být bezpečně mechanicky zajištěné podle návodu konkrétního stroje.

Přední stavitelná rovnací lišta

První pracovní část tvoří přední stavitelná rovnací lišta. Jejím úkolem je vyrovnat hlavní nerovnosti ještě před vstupem půdy do válce a radličkové sekce.

Dobové materiály UNIA zobrazují šroubovou regulaci přední lišty. Správné nastavení omezuje hromadění zeminy před strojem a pomáhá zajistit stejnoměrnou intenzitu práce napříč celým osmimetrovým záběrem.

Kypřiče stop traktoru

Standardní konstrukce ATLAS HP používá kypřiče stop traktoru s regulací pracovní hloubky. Ty rozrušují zhutněné koleje po pneumatikách ještě před hlavní radličkovou sekcí.

Správné nastavení kypřičů pomáhá sjednotit profil půdy napříč pracovním záběrem. Příliš hluboké nastavení může zvyšovat tahový odpor, příliš mělké naopak nemusí dostatečně narušit zhutněnou stopu.

Přední strunový válec Ø390 mm

Dobová produktová brožura UNIA z března 2016 přímo uvádí přední strunový válec Ø390 mm. Stejnou hodnotu obsahuje původní Polagro a pozdější katalogy 2019/2021.

Úplný ceníkový katalog 2016 má v textové vrstvě na jednom místě uvedeno Ø400 mm. Protože vizuálně ověřená dobová brožura 2016, původní produkt Polagro i novější oficiální dokumentace shodně uvádějí Ø390 mm, je v nové kartě použito Ø390 mm. Rozpor je transparentně zaznamenán v kontrolní poznámce.

Dvě řady pružných radliček SX

Standardní pracovní sekci tvoří dvě řady pružných radliček SX. Pro ATLAS HP 8 výrobce uvádí celkem 32 pracovních orgánů.

Dvouřadé uspořádání zajišťuje průchod půdy i rostlinných zbytků a současně plošné zpracování po celé pracovní šířce. Pružné zuby SX absorbují část rázů a umožňují intenzivní mělké zpracování půdy.

Volitelná sada radliček SZ

UNIA nabízela pro ATLAS HP 8 také kompletní sadu radliček SZ. Počet pracovních orgánů zůstává 32 kusů.

Volba SX nebo SZ umožňuje přizpůsobit pracovní sekci konkrétním půdním podmínkám. Při objednávání náhradních dílů je proto nutné ověřit skutečné osazení konkrétního stroje.

Šípová radlička přibližně 260 mm

Dobová brožura UNIA 2016 zobrazuje sekci SX se šípovou pracovní radličkou o šířce přibližně 260 mm. Široké podříznutí pomáhá zpracovat povrch půdy plošně bez výrazných nezpracovaných pásů.

Skutečný tvar a opotřebení pracovních špiček je nutné pravidelně kontrolovat. Opotřebená radlička může zvyšovat tahový odpor a zhoršovat kvalitu podříznutí.

Středová rovnací lišta

Za radličkovou sekcí je umístěna středová rovnací lišta. Jejím úkolem je vyrovnat nerovnosti vytvořené zuby a připravit povrch pro dvojitý Crosskill válec.

Správné nastavení omezuje vznik hřebenů a zajišťuje rovnoměrnější zatížení zadní válcové sekce.

Dvojitý Crosskill válec Ø400 mm

Standardní zadní pracovní sekci tvoří dvojitý Crosskill válec Ø400 mm. Tento prvek je shodně uváděn v dobových i pozdějších katalozích.

Crosskill rozbíjí zbývající hroudy, povrch urovnává a půdu zpětně utužuje. Dvojité uspořádání poskytuje vysoký drobicí účinek a je důležité pro vytvoření rovnoměrného seťového lůžka.

Zadní ozubená rovnací lišta

Za Crosskill válcem pracuje zadní ozubená rovnací lišta. Pozdější dokumentace ji popisuje s pružinovým přítlakem.

Lišta dokončuje povrch a rozhrnuje drobné nerovnosti. Při údržbě je vhodné sledovat opotřebení zubů, stav pružin a pevnost uchycení.

Podvozek 480/45-17

ATLAS HP 8 používá vlastní podvozek s pneumatikami 480/45-17. Tento údaj je přímo zobrazen v dobové brožuře 2016 a potvrzují jej také katalogy 2019 a současná stránka výrobce.

Před transportem je nutné zkontrolovat stav pneumatik, jejich tlak podle specifikace konkrétního pláště, dotažení kol a vůle v nábojích.

Pneumatické brzdy ve standardu

Pro ATLAS HP 8 výrobce uvádí pneumatickou brzdu jako standardní výbavu. Stejně je tomu u HP 6, zatímco HP 4,5 je v dobových tabulkách bez standardní pneumatické brzdy.

U stroje s historickou hmotností 5,3 t – a ještě více u pozdější revize přes 6,6 t – je funkční brzdový systém zásadní pro bezpečný transport. Před jízdou je nutné kontrolovat připojení, těsnost vedení a účinek brzd.

Závěsná osa 825 / Ø36 mm

Dobový katalog 2016 i katalog 2019 uvádějí jako standardní polozávěsnou osu 825 / Ø36 mm.

Jako příplatková varianta byla nabízena osa 965 / Ø36 mm. Přesné provedení závěsu je proto nutné ověřit na konkrétním stroji, zejména před objednáním čepů, pouzder nebo adaptérů.

Požadovaný výkon traktoru 200–230 k

Podrobná dobová technická tabulka UNIA 2016 uvádí pro ATLAS HP 8 výkonový rozsah 200–230 k. Stejný rozsah zůstává v katalogu 2019 i na současné oficiální stránce výrobce.

Původní karta Polagro tedy výkon uvádí správně. Skutečná potřeba výkonu závisí na půdě, pracovní hloubce, rychlosti, opotřebení zubů a konkrétní příplatkové výbavě.

Poznámka k dobové brožuře 2016 – zjednodušený údaj „100“

Vizuálně ověřená produktová brožura UNIA z března 2016 uvádí v jednoduché tabulce u modelu HP 8 hodnotu „MOC 100“. Tato zjednodušená hodnota je v rozporu s podrobným dobovým ceníkovým katalogem, který pro stejný model uvádí 200–230 k.

Protože podrobný katalog 2016, původní Polagro, katalog 2019 i současná stránka výrobce shodně potvrzují 200–230 k, používá nová karta tento rozsah. Zjednodušenou tabulku brožury nepovažujeme za vhodný podklad pro přepsání přesné technické specifikace.

Hmotnost 5 300 kg – historická generace

Pro SKU 11176 je hlavní hmotností 5 300 kg. Tuto hodnotu uvádí původní Polagro, dobová produktová brožura 2016 i podrobný katalog UNIA 2016.

Novější údaj 6 620 kg se vztahuje k pozdější revizi a je v kartě veden jen jako generační srovnání.

Rozšířený podvozek 3,4 m jako příplatek

Dobový katalog 2019 uvádí pro HP 8 příplatkový rozšířený podvozek 3,4 m. Tato možnost není nabízena u všech pracovních šířek řady.

Rozšířený podvozek může zlepšit stabilitu širokého stroje, ale ovlivňuje transportní rozměry. U konkrétního použitého kusu je nutné ověřit, zda je standardní nebo rozšířený podvozek skutečně namontován.

Tříbodová hydraulická regulace pracovní sekce

Jako příplatkovou výbavu nabízí UNIA pro HP 8 tříbodovou hydraulickou regulaci pracovní sekce.

Hydraulické nastavení usnadňuje změnu pracovního režimu podle proměnlivých podmínek na poli. Přesný rozsah regulace se musí řídit návodem konkrétní výrobní generace.

Přední disková brána D místo předních válců

Pro ATLAS HP 8 byla nabízena příplatková přední disková brána D místo předních válců. Tato konfigurace výrazně zvyšuje intenzitu předního zpracování půdy.

Disková brána D není standardní součást SKU 11176. Pokud je konkrétní stroj touto sekcí vybaven, může mít jinou skutečnou hmotnost a vyšší tahové nároky.

ATLAS System pro secí stroj se u HP 8 v katalogu 2019 nenabízí

Dobová tabulka katalogu 2019 nabízí ATLAS System – spoj a hydrauliku k secímu stroji – pro HP 4,5 a HP 6, ale u HP 8 je uvedena pomlčka.

Proto není tato výbava v nové kartě prezentována jako standardní nebo běžná příplatková možnost HP 8. Pokud má konkrétní fyzický stroj nějaký adaptér pro secí stroj, je nutné jeho původ a kompatibilitu ověřit samostatně.

Výstražné tabule a osvětlení

Výrobce nabízel jako příplatek výstražné tabule a světelnou sadu. Novější katalogové revize mohou používat LED provedení.

Před provozem na veřejné komunikaci je nutné ověřit skutečnou silniční výbavu konkrétního stroje a platné předpisy.

Rozdíl proti ATLAS HP 6

Historický ATLAS HP 6 má 24 radliček, hmotnost přibližně 4 400 kg a výkon 170–210 k. ATLAS HP 8 přidává osm pracovních orgánů, zvyšuje záběr na 8 m a výkon na 200–230 k.

U pozdější generace jsou hmotnosti ještě výrazně vyšší: HP 6 má 4 850 kg a HP 8 6 620 kg.

Rozdíl proti ATLAS HP 10

ATLAS HP 10 používá 40 radliček a výrobce pro něj uvádí vyšší výkonový rozsah 220–260 k. Starší generace měla hmotnost přibližně 5 900 kg, pozdější revize výrazně narostla.

HP 8 tak představuje velmi širokou variantu, která ale zůstává kompaktnější než desetimetrové provedení.

Rozdíl proti diskovému ATLAS T HP 8

ATLAS HP 8 je radličkový kultivátor s 32 pracovními orgány SX/SZ. ATLAS T HP 8 je diskový kultivátor s 64 ozubenými disky AGGRESSIVE.

Dobový katalog 2016 uvádí pro T HP 8 hmotnost 6 100 kg a výkon 210–240 k. Tyto údaje se nesmí přenášet na radličkový SKU 11176.

Rozdíl proti novější řadě ATLAS II HP

ATLAS II HP představuje novější konstrukční generaci s jinými pracovními sekcemi, jinými rozměry a odlišnou technickou tabulkou.

SKU 11176 patří ke starší řadě ATLAS HP bez označení II. Náhradní díly, návody a technické údaje je proto nutné hledat podle správné generace.

Praktický pracovní proces

Přední rovnací lišta nejprve srovná hlavní nerovnosti. Kypřiče stop rozruší koleje traktoru a přední strunový válec Ø390 mm půdu předběžně rozdrobuje a urovnává.

Dvě řady SX následně půdu podříznou a nakypří, středová lišta ji znovu srovná a dvojitý Crosskill Ø400 mm zajistí intenzivní drobení a zpětné utužení. Zadní ozubená lišta dokončuje finální povrch.

Nastavení před prací

Před zahájením práce je nutné zkontrolovat závěs, skládací mechanismus, pneumatické brzdy, podvozek, kola, přední lištu, kypřiče stop, přední válec, všech 32 radliček, středovou lištu, Crosskill válce a zadní ozubenou lištu.

Po prvním krátkém přejezdu je vhodné zkontrolovat rovnoměrnost zpracování po celé osmimetrové šířce a případně upravit nastavení pracovních sekcí.

Kontrola radliček SX / SZ

Pracovní orgány je nutné pravidelně kontrolovat z hlediska opotřebení, deformace, pružnosti a upevnění.

Výrazné rozdíly v opotřebení mohou způsobit nerovnoměrnou hloubku práce. Při výměně je vhodné používat kompletní sady odpovídající skutečnému typu sekce a výrobní generaci.

Kontrola Crosskill válce

Dvojitý Crosskill Ø400 mm pracuje pod vysokým mechanickým zatížením. Kontrolují se prstence, hřídele, ložiska a volný chod jednotlivých segmentů.

V lepivých půdách je důležité odstranit nalepenou zeminu. Zanesený válec zvyšuje tahový odpor a zhoršuje výsledný drobicí efekt.

Kontrola hydraulického skládání

Hydraulické válce, hadice, čepy a uložení skládacích sekcí musí být bez poškození a nadměrných vůlí.

Při skládání nesmí být nikdo v prostoru pohybu rámu. Při servisních pracích musí být zdvižené sekce mechanicky zajištěny.

Kontrola pneumatických brzd

Pneumatické brzdy jsou pro HP 8 standardní. Před jízdou je nutné zkontrolovat těsnost vedení, správné připojení k traktoru a funkci brzdového systému.

Stroj s nefunkčními brzdami nesmí být používán k silniční přepravě.

Kontrola podvozku

Podvozek s pneumatikami 480/45-17 přenáší významnou část hmotnosti. Před transportem se kontroluje tlak v pneumatikách, stav plášťů, dotažení kol a vůle v nábojích.

U stroje vybaveného rozšířeným podvozkem 3,4 m je nutné navíc ověřit skutečnou transportní šířku.

Co bezpečně neuvádíme bez konkrétního návodu

Pro přesnou historickou konfiguraci 2016 nebyly v použitých primárních zdrojích bezpečně potvrzeny konkrétní hodnoty pracovní hloubky, pracovní rychlosti, transportní šířky ani transportní rychlosti.

Tyto parametry proto nejsou přebírány z jiných generací jako závazná specifikace. Pro konkrétní stroj je nutné použít originální návod odpovídající roku výroby.

Co ověřit před objednáním nebo převzetím konkrétního stroje

• výrobní rok a výrobní štítek,
• zda stroj odpovídá historické generaci 5 300 kg nebo pozdější 6 620 kg,
• pracovní záběr 8,0 m,
• 32 radliček SX nebo případnou sadu SZ,
• přední strunový válec Ø390 mm,
• dvojitý Crosskill Ø400 mm,
• hydraulicky sklopný rám,
• podvozek 480/45-17,
• funkci pneumatických brzd,
• závěsnou osu 825/Ø36 mm nebo 965/Ø36 mm,
• standardní nebo rozšířený podvozek 3,4 m,
• případnou hydraulickou regulaci pracovní sekce,
• případnou přední diskovou bránu D,
• výstražnou a světelnou výbavu.

Technické parametry UNIA ATLAS HP 8 – historická generace SKU 11176

Výrobce	UNIA
Model	ATLAS HP 8
Typ	Polonesený hydraulicky sklopný radličkový kultivátor
Pracovní záběr	8,0 m
Hmotnost – historická generace	5 300 kg
Hmotnost – pozdější revize	6 620 kg
Požadovaný výkon traktoru	200–230 k
Počet řad radliček	2
Počet radliček SX / SZ	32 ks
Přední rovnací lišta	Stavitelná
Kypřiče stop	S regulací pracovní hloubky
Přední válec	Strunový Ø390 mm
Středová rovnací lišta	Standardní výbava
Zadní válec	Dvojitý Crosskill Ø400 mm
Zadní lišta	Ozubená
Podvozek	480/45-17
Brzdy	Pneumatické – standardní výbava
Rám	Hydraulicky sklopný
Standardní závěsná osa	825 / Ø36 mm
Volitelná závěsná osa	965 / Ø36 mm

Kontrola proti původní kartě Polagro

Původní karta se v hlavních historických údajích přesně shoduje s dobovou generací UNIA 2016: 5 300 kg / 200–230 k / 32 radliček / 8 m. Konstrukční popis rovněž správně uvádí přední strunový válec Ø390 mm, dvě řady SX, středovou lištu, dvojitý Crosskill Ø400 mm, zadní ozubenou lištu, podvozek 480/45-17 a pneumatické brzdy.

Hlavním doplněním nové karty je generační rozlišení proti pozdější revizi 6 620 kg. Současná specifikace se proto nepoužívá k přepsání historické hmotnosti.

Nová karta také zpřesňuje příplatkovou výbavu. Pro HP 8 je doložen rozšířený podvozek 3,4 m, hydraulická regulace pracovní sekce, disková brána D, zesílená osa a výstražná výbava. Naopak ATLAS System pro secí stroj není v katalogu 2019 u HP 8 nabízen.
