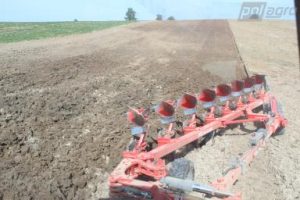

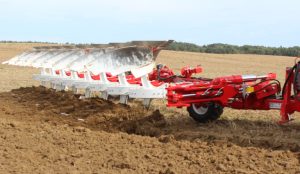

UNIA VIS ON LAND S 7+1 – osmitělesový polonesený otočný pluh s pružinovým NON STOP jištěním

UNIA VIS ON LAND S 7+1 je těžký polonesený otočný pluh s osmi orebními tělesy. Varianta S používá pružinové NON STOP jištění a je určena zejména pro kamenité a proměnlivé půdy, kde pružinový systém umožňuje pracovním tělesům vychýlit se při kontaktu s překážkou a následně se vrátit do pracovní polohy. Řada VIS ON LAND je současně určena pro práci v režimu ON-LAND, kdy traktor jede po nezorané půdě mimo brázdu, i pro klasickou orbu s traktorem vedeným v brázdě.

Tato karta aktualizuje původní produkt Polagro se SKU 17095. Zachovává původní WordPress ID, SKU, slug, všechny tři fotografie galerie a existující kategorizační vazby. Nejde o založení nového produktu. Historická konfigurace byla porovnána s oficiálním katalogem UNIA 2019, dobovým provozním manuálem VIS, katalogem UNIA 2021 a novější specifikací z katalogu 2023. Pro původní produkt Polagro přesně odpovídá katalog UNIA 2019: 4 725 kg a 250–350 k. Provozní manuál uvádí přibližně 4 795 kg při stejném výkonovém rozsahu, zatímco katalog 2023 už pod stejným označením uvádí pouze 3 890 kg a 250–310 k. Jednotlivé výrobní revize je proto nutné důsledně oddělit.

Konfigurace 7+1 – osm orebních těles

Označení 7+1 odpovídá osmitělesové konfiguraci. Oficiální provozní manuál VIS ON LAND S 7+1 uvádí osm pravých a osm levých pracovních těles podle směru orby a jmenovitý záběr až 4,40 m. Dobové materiály UNIA zároveň popisují řadu VIS ON LAND jako dostupnou až v osmitělesové verzi 7+1.

Původní text Polagro uváděl „sedm orebních těles s možností připojení osmého tělesa“. To je pro modelové označení 7+1 nepřesné: 7+1 je už výsledná osmitělesová konfigurace. V aktualizované kartě je proto hlavní údaj opraven na 8 pracovních těles. Konstrukčně jde o sestavu odvozenou od 7+ s přidaným osmým tělesem, takže při servisním zásahu nebo případném zkrácení sestavy je nutné znovu zkontrolovat geometrii, první brázdu a pracovní nastavení.

Skokový pracovní záběr 37 / 43 / 49 / 55 cm na těleso

VIS ON LAND S používá skokově nastavitelný pracovní záběr 37 / 43 / 49 / 55 cm na jedno orební těleso. Nejde o hydraulicky plynulý VARIO systém, ale o čtyři pevné polohy pracovního záběru.

U osmi pracovních těles odpovídá jednotlivým nastavením jmenovitý celkový pracovní záběr 2,96 / 3,44 / 3,92 / 4,40 m. Tyto hodnoty přímo potvrzuje oficiální provozní manuál UNIA. Maximální záběr 4,40 m je jednou z hlavních předností největší konfigurace řady VIS ON LAND.

Užší záběr omezuje tahový odpor a může být vhodný v těžší, vlhké nebo trakčně náročné půdě. Širší nastavení zvyšuje plošný výkon, ale klade výrazně vyšší nároky na výkon, hmotnost a trakci traktoru.

Pružinové NON STOP jištění – standardně 7 listů

Varianta S používá podle dobového katalogu UNIA 7listé pružinové NON STOP jištění. Při kontaktu pracovního tělesa s kamenem nebo jinou pevnou překážkou se těleso může vychýlit a po překonání překážky se vrátit do pracovní polohy bez nutnosti měnit střižný šroub.

Tento systém je vhodný zejména do kamenitých a proměnlivých půd a omezuje prostoje během práce. Pružinové pakety však pracují s vysokou akumulovanou energií, proto se do jejich uložení nesmí zasahovat bez bezpečného odstavení stroje a dodržení servisního postupu výrobce.

Dobový katalog UNIA 2019 uvádí možnost zesílit pružinový paket ze 7 na 9 listů. Novější katalog 2023 uvádí u 7listého systému tlak přibližně 900 kg a po doplnění dvou listů přibližně 1 050 kg. Tyto hodnoty jsou parametrem novější konstrukční revize a nejsou vydávány za přesnou historickou kalibraci každého stroje SKU 17095.

ON-LAND – traktor jede mimo brázdu

Řada VIS ON LAND umožňuje práci s traktorem jedoucím po nezoraném povrchu. V režimu ON-LAND není traktor omezen šířkou otevřené brázdy, což je výhodné zejména u širokých pneumatik, dvojmontáží nebo pásových podvozků.

Oficiální katalog UNIA uvádí hydraulický systém změny z práce ON-LAND na tradiční orbu v brázdě. Původní karta Polagro tento systém popisovala jako „hydraulický systém změny práce z mělké na hlubokou orbu“, což neodpovídá oficiální funkci systému. V aktualizované kartě je tato formulace opravena.

Po změně pracovního režimu je vhodné zkontrolovat první brázdu, příčné ustavení, pracovní hloubku a rovnoměrné zatížení všech osmi těles.

Rám 160 × 160 × 10 mm

Původní Polagro, katalog UNIA 2019 i novější katalog 2023 potvrzují robustní rám 160 × 160 × 10 mm. U osmitělesového poloneseného pluhu musí rám přenášet velmi vysoké tahové síly, zatížení pružinových paketů a dynamické rázy při otáčení a transportu.

Pravidelná kontrola rámu, držáků pracovních těles, závěsné části a hlavních šroubových spojů je proto zásadní. Jakékoli známky deformace, trhlin nebo nadměrných vůlí je nutné řešit před dalším provozem.

Orební těleso LONG se zahrnovačem

Historická standardní konfigurace používá orební těleso LONG se zahrnovačem. LONG je univerzální plná odhrnovačka určená pro široké spektrum půdních podmínek a kvalitní zaklopení půdy i posklizňových zbytků.

UNIA nabízela také další pracovní tělesa, například BIG LONG a listvové LONG. BIG LONG je určeno pro větší pracovní záběry a hlubší orbu, listvové LONG je vhodné zejména pro těžké, lepivé a soudržné půdy. Tyto varianty jsou volitelné a bez fyzického ověření konkrétního stroje nejsou vydávány za standard SKU 17095.

Rozteč orebních těles 105 cm

Dobový katalog UNIA, oficiální provozní manuál i původní Polagro potvrzují rozteč orebních těles 105 cm. Větší rozteč vytváří prostor pro průchod půdy, slámy a dalších organických zbytků mezi jednotlivými tělesy.

Rozteč 105 cm je konstrukční podélná vzdálenost mezi pracovními tělesy a nesmí se zaměňovat s pracovním záběrem 37 / 43 / 49 / 55 cm na těleso.

Světlost pod rámem 80 cm

Pro pružinovou variantu VIS ON LAND S uvádí výrobce světlost pod rámem 80 cm. Základní šroubová varianta VIS ON LAND má světlost 85 cm. Původní karta Polagro u SKU 17095 obsahuje správnou hodnotu 80 cm.

Rozdíl souvisí s konstrukcí pružinového NON STOP systému. Při porovnávání základní a pružinové varianty proto není správné přenášet 85 cm ze základního VIS ON LAND na verzi S.

Podpěrně-transportní kolo 550/45-22,5

Dobový katalog UNIA uvádí jako standard podpěrně-transportní kolo 550/45-22,5. U historické konfigurace s hmotností přes 4,7 tuny jde o zásadní konstrukční prvek pro nesení části hmotnosti, stabilizaci pracovní hloubky a bezpečný transport.

Před prací a přepravou je vhodné kontrolovat pneumatiku, tlak, náboj, ložiska, mechanismus přestavení a zajištění přepravní polohy.

Přední podpěrné kolo 10.0/80-12

Standardní dobová výbava obsahuje přední podpěrné kolo 10.0/80-12. Pomáhá stabilizovat přední část dlouhého pluhu a udržovat nastavenou pracovní hloubku prvního tělesa.

Výrobce nabízel také nastavitelné přední kolo 360/65-16 a širší provedení předního kola. Konkrétní rozměr příplatkového širšího kola se mezi dobovými materiály liší, proto je u konkrétního historického kusu nutné ověřit skutečnou konfiguraci a výrobní dokumentaci.

Kotoučové krojidlo Ø480 mm s pružinovým jištěním

Varianta S používá kotoučové krojidlo Ø480 mm s pružinovým jištěním. Původní Polagro i oficiální katalog UNIA 2019 se v tomto údaji shodují.

Krojidlo odděluje půdu a rostlinné zbytky před hlavním pracovním tělesem a pomáhá vytvářet pravidelnější hranu brázdy. Stav disku, ložisek a pružinového uložení je nutné pravidelně kontrolovat.

Odpružení zdvihového válce při transportu

Oficiální katalog uvádí odpružení válce zdvihového systému během transportu. Tato funkce tlumí rázy při jízdě po nerovném povrchu a omezuje přenos dynamických sil do rámu a tříbodového závěsu traktoru.

Novější materiály výrobce tuto vlastnost nadále zdůrazňují. U historické konfigurace o hmotnosti 4 725 kg je transportní odpružení významné pro stabilitu a životnost soupravy.

Závěsná osa Ø70-965 / Ø36 mm

Dobový katalog UNIA uvádí závěsnou osu Ø70-965 / Ø36 mm. Původní karta Polagro popisuje připojení obecně jako čepy závěsu III. kategorie. Tyto údaje se navzájem doplňují.

Před agregací je nutné ověřit kompatibilitu traktoru, nosnost zadního závěsu, přípustné zatížení náprav a potřebné přední dotížení. U největší konfigurace VIS ON LAND jsou nároky na stabilitu a hmotnost traktoru mimořádně vysoké.

Hydraulická regulace prvního orebního tělesa

Dobový katalog UNIA 2019 uvádí hydraulickou regulaci prvního orebního tělesa jako volitelnou výbavu. Původní karta Polagro ji mezi standardní výbavou neuvádí, proto není ani v aktualizované kartě vydávána za jistý standard.

Správné nastavení první brázdy je důležité při práci ON-LAND i v brázdě. Po změně pracovního záběru, traktoru nebo konfigurace pluhu je vhodné první těleso znovu zkontrolovat.

Historická hmotnost 4 725 kg

Původní produkt Polagro uvádí hmotnost 4 725 kg. Stejnou hodnotu přímo potvrzuje oficiální katalog UNIA 2019 pro VIS ON LAND S 7+1. Proto je 4 725 kg hlavním historickým údajem SKU 17095.

Oficiální provozní manuál VIS uvádí přibližně 4 795 kg. Rozdíl 70 kg může souviset s jinou výrobní revizí nebo odlišným započítáním výbavy. Hodnota z manuálu proto není použita k přepsání katalogových 4 725 kg, ale je zaznamenána jako další historická revize.

Požadovaný výkon traktoru 250–350 k

Původní Polagro, katalog UNIA 2019 i dobový provozní manuál se shodují na výkonovém rozsahu 250–350 k. Jde o nejvyšší výkonový požadavek v historické řadě VIS ON LAND S a odpovídá osmitělesové konfiguraci s pracovním záběrem až 4,40 m.

Skutečná potřeba výkonu závisí na půdě, pracovní hloubce, záběru, rychlosti a trakčních podmínkách. Osm těles nastavených na 55 cm představuje velmi vysoký tahový odpor a vyžaduje odpovídající traktor nejen z hlediska výkonu, ale i hmotnosti a přenosu tažné síly.

Pracovní rychlost, hloubka a plošná výkonnost

Oficiální provozní manuál VIS ON LAND S 7+1 uvádí pracovní rychlost 7–12 km/h, maximální pracovní hloubku 32 cm a efektivní výkonnost přibližně 2,07–5,28 ha/h. Manuál zároveň potvrzuje jmenovitý pracovní záběr 2,96 / 3,44 / 3,92 / 4,40 m.

Protože manuál uvádí hmotnost cca 4 795 kg namísto katalogových 4 725 kg, jsou tyto provozní hodnoty v kartě označeny jako údaje jiné historické revize. Pro konkrétní fyzický stroj má vždy přednost jeho vlastní návod a výrobní štítek.

Novější revize UNIA 2023 – 3 890 kg a 250–310 k

Katalog UNIA 2023 uvádí pro VIS ON LAND S 7+1 hmotnost 3 890 kg a výkonový rozsah 250–310 k. Proti historickým 4 725 kg / 250–350 k jde o výrazně lehčí konstrukci a současně o nižší horní hranici výkonového požadavku.

Novější katalog uvádí stejné tabulkové hmotnosti a výkonové rozsahy pro základní VIS ON LAND i pružinovou variantu S. Zároveň popisuje 7listé pružinové jištění s tlakem cca 900 kg a možností doplnit dva listy na cca 1 050 kg. To potvrzuje výraznou konstrukční revizi celé řady.

Rozdíl hmotnosti činí 835 kg. Bez výrobních výkresů není bezpečné tvrdit přesnou příčinu odlehčení, takže novější specifikace slouží pouze jako generační srovnání a není použita k přepsání historického produktu.

Standardní výbava historické konfigurace

• závěsná osa Ø70-965 / Ø36 mm,
• rám 160 × 160 × 10 mm,
• orební těleso LONG se zahrnovačem,
• 7listé pružinové NON STOP jištění,
• skokový záběr 37 / 43 / 49 / 55 cm na těleso,
• podpěrně-transportní kolo 550/45-22,5,
• kotoučové krojidlo Ø480 mm s pružinovým jištěním,
• odpružení válce zdvihového systému při transportu,
• přední podpěrné kolo 10.0/80-12,
• hydraulický systém změny režimu ON-LAND / práce v brázdě.

Volitelná výbava

• zesílení pružinového paketu ze 7 na 9 listů,
• hydraulická regulace prvního orebního tělesa,
• tělesa BIG LONG,
• listvová tělesa LONG,
• nožová krojidla,
• další pár kotoučových krojidel Ø480 mm s pružinovým jištěním,
• předradličky pro posklizňové zbytky místo zahrnovače,
• předradličky pro posklizňové zbytky společně se zahrnovačem,
• mechanický nebo hydraulický nosník pro doprovodný nástroj,
• přední podpěrné kolo 360/65-16,
• širší přední podpěrné kolo podle výrobní revize,
• filtr hydraulického vedení,
• prodloužení křídla odhrnovačky LONG / BIG LONG.

Pracovní postup

Před zahájením práce je nutné zkontrolovat bezpečné připojení stroje, závěsnou osu, podpěrně-transportní kolo, přední podpěrné kolo, hydraulické hadice, zdvihový systém, pružinové pakety, pracovní tělesa a krojidla. Následně se nastaví pracovní hloubka, pracovní záběr a první brázda.

Při práci ON-LAND musí být geometrie pluhu nastavena pro traktor jedoucí mimo brázdu. Při přechodu do klasické orby v brázdě se pracovní poloha mění hydraulicky a je vhodné znovu ověřit první brázdu a rovnoměrnost práce všech osmi těles.

Bezpečnost pružinového systému

Pružinové NON STOP jištění pracuje s vysokou mechanickou energií. Do pružinových paketů se nesmí zasahovat, pokud není stroj bezpečně odstaven a servisní postup neodpovídá dokumentaci výrobce.

Při zvedání, otáčení nebo změně pracovního režimu se v pracovním prostoru stroje nesmí pohybovat žádná osoba. Hydraulické vedení se nesmí rozpojovat pod tlakem.

Údržba

Pravidelně je nutné kontrolovat radlice, dláta, odhrnovačky, zahrnovače, krojidla, pružinové pakety, závěsnou osu, hydraulické hadice a válce, přední podpěrné kolo a hlavní transportní kolo 550/45-22,5.

Opotřebené pracovní díly zvyšují tahový odpor a zhoršují kvalitu orby. Po práci je vhodné odstranit zeminu a posklizňové zbytky z rámu a pohyblivých částí. Mazací body a servisní intervaly se musí řídit originálním návodem odpovídajícím výrobnímu roku konkrétního stroje.

Co ověřit před objednáním nebo převzetím konkrétního stroje

• výrobní rok a výrobní štítek,
• zda jde o historickou konfiguraci 4 725 kg / 250–350 k nebo novější lehčí revizi,
• skutečný počet pracovních těles – u 7+1 má být osmitělesová konfigurace,
• počet listů pružinového jištění – 7 nebo volitelných 9,
• typ orebních těles LONG / BIG LONG / listvové LONG,
• stav pružinově jištěných krojidel Ø480 mm,
• stav podpěrně-transportního kola 550/45-22,5 a předního kola 10.0/80-12,
• funkci hydraulického přepínání ON-LAND / práce v brázdě,
• mechanické nebo hydraulické nastavení první brázdy,
• závěsnou osu a kompatibilitu s traktorem,
• skutečnou hmotnost včetně příslušenství,
• silniční výbavu a dokumentaci konkrétního kusu.

Technické parametry UNIA VIS ON LAND S 7+1

Hlavní změny proti původní kartě Polagro

Hlavní historické parametry původní karty jsou správné: 4 725 kg, 250–350 k, světlost 80 cm, rozteč 105 cm, záběr 37 / 43 / 49 / 55 cm a rám 160 × 160 × 10 mm přesně odpovídají oficiálnímu katalogu UNIA 2019.

Opravena je však zásadní terminologická nepřesnost v počtu těles. Model 7+1 má podle oficiálního provozního manuálu 8 pracovních těles; původní Polagro jej formulovalo jako sedm těles s možností připojení osmého. V nové kartě je uvedena výsledná osmitělesová konfigurace.

Opravena byla také formulace hydraulického systému. Původní Polagro uvádělo změnu „z mělké na hlubokou orbu“, zatímco výrobce systém popisuje jako hydraulickou změnu mezi ON-LAND a tradiční prací v brázdě.

Doplněn je rozdíl proti staršímu provoznímu manuálu 4 795 kg a proti nové generaci 2023 s hodnotami 3 890 kg / 250–310 k. Historické SKU 17095 proto zůstává na 4 725 kg / 250–350 k.
