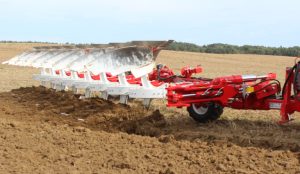

UNIA VIS ON LAND S 7+ – sedmitělesový polonesený otočný pluh s pružinovým NON STOP jištěním

UNIA VIS ON LAND S 7+ je těžký polonesený otočný pluh se sedmi orebními tělesy a možností doplnění osmého tělesa. Varianta S používá pružinové NON STOP jištění a je určena zejména pro půdy, kde se mohou vyskytovat kameny a další pevné překážky. Řada VIS ON LAND zároveň umožňuje práci v režimu ON-LAND, kdy traktor jede po nezoraném povrchu mimo brázdu, i klasicky s traktorem vedeným v brázdě.

Tato karta aktualizuje původní produkt Polagro se SKU 17094. Zachovává původní WordPress ID, SKU, slug, hlavní fotografii i stávající kategorizační vazby. Nejde o nový produkt. Historická konfigurace byla porovnána s oficiálním katalogem UNIA 2019, katalogem 2021, dobovým provozním manuálem VIS a katalogem UNIA 2023. Pro původní produkt Polagro přesně odpovídají katalogy 2019/2021: 4 395 kg a 220–280 k. Starší provozní manuál uvádí přibližně 4 455 kg při stejném výkonu a novější katalog 2023 už pod stejným názvem uvádí 3 630 kg a 210–290 k. Jednotlivé výrobní revize je proto nutné důsledně oddělit.

Konfigurace 7+ – sedm těles s možností osmého

Označení 7+ znamená sedm orebních těles v základní konfiguraci s možností doplnění osmého tělesa. Původní karta Polagro tuto možnost výslovně uvádí. Dobový katalog výrobce vedl také rozšířenou variantu 7+1 jako samostatnou konfiguraci s vlastní hmotností a výkonovým požadavkem.

Doplnění osmého tělesa zvyšuje celkový pracovní záběr, tahový odpor, hmotnost a zatížení transportního systému. Proto nelze parametry základního modelu 7+ automaticky přenášet na konfiguraci 7+1 bez kontroly konkrétní dokumentace.

Skokový pracovní záběr 37 / 43 / 49 / 55 cm na těleso

VIS ON LAND S používá skokově nastavitelný pracovní záběr 37 / 43 / 49 / 55 cm na jedno orební těleso. Jde o čtyři pevné polohy záběru, nikoli o hydraulicky plynulý VARIO systém.

U sedmi pracovních těles odpovídá jednotlivým nastavením jmenovitý celkový záběr 2,59 / 3,01 / 3,43 / 3,85 m. Tyto hodnoty přímo potvrzuje oficiální provozní manuál. Po doplnění osmého tělesa by jmenovitý záběr činil přibližně 2,96 / 3,44 / 3,92 / 4,40 m.

Užší záběr snižuje tahový odpor a může být výhodnější v těžké, vlhké nebo trakčně náročné půdě. Širší záběr zvyšuje plošný výkon, pokud má traktor dostatečnou výkonovou a trakční rezervu.

Pružinové NON STOP jištění – standardně 7 listů

Varianta S se od základního VIS ON LAND liší především pružinovým jištěním. Dobový katalog UNIA uvádí jako standard 7listý pružinový paket. Při kontaktu pracovního tělesa s kamenem nebo jinou překážkou se těleso vychýlí a po překonání překážky se vrátí do pracovní polohy.

Tento systém omezuje prostoje spojené s výměnou střižných šroubů a je vhodný zejména do kamenitých a proměnlivých půd. Pružinový paket ale pracuje s vysokou mechanickou energií a jeho servis musí probíhat pouze při bezpečně odstaveném stroji a podle servisního postupu výrobce.

Dobový katalog UNIA 2019 uvádí možnost zesílit paket ze 7 na 9 listů. Novější katalog 2023 uvádí u sedmilistého pružinového systému tlak přibližně 900 kg a po doplnění dvou listů přibližně 1 050 kg. Tyto hodnoty jsou parametrem novější konstrukční revize a nejsou vydávány za přesnou historickou kalibraci konkrétního SKU 17094.

Režim ON-LAND – traktor mimo brázdu

Řada VIS ON LAND umožňuje orbu s traktorem jedoucím po nezoraném povrchu. V režimu ON-LAND není traktor omezen šířkou otevřené brázdy. To je výhodné zejména u traktorů se širokými pneumatikami, dvojmontážemi nebo pásovým podvozkem.

Oficiální katalog UNIA uvádí hydraulický systém změny z práce ON-LAND na tradiční orbu v brázdě. Původní karta Polagro tuto funkci chybně popisovala jako „hydraulický systém změny práce z mělké na hlubokou orbu“. Aktualizovaná karta tuto formulaci opravuje podle výrobce.

Po změně režimu je vhodné zkontrolovat první brázdu, příčné ustavení pluhu a rovnoměrnou práci všech těles.

Rám 160 × 160 × 10 mm

Původní Polagro, katalog UNIA 2019, katalog 2021 i novější katalog 2023 potvrzují robustní rám 160 × 160 × 10 mm. U dlouhého sedmitělesového pluhu musí rám přenášet vysoké tahové síly, zatížení pružinových paketů a dynamické rázy při otáčení a transportu.

Pravidelná kontrola rámu, držáků pracovních těles, závěsné části a hlavních šroubových spojů je proto zásadní. Známky deformace, prasklin nebo nadměrných vůlí je nutné řešit před dalším provozem.

Orební těleso LONG se zahrnovačem

Historická standardní konfigurace používá orební těleso LONG se zahrnovačem. Těleso LONG je univerzální plná odhrnovačka určená pro široké spektrum půdních podmínek a kvalitní zaklopení půdy a posklizňových zbytků.

UNIA nabízela také další typy pracovních těles, například BIG LONG a listvové LONG. BIG LONG je vhodné pro větší záběry a hlubší orbu, listvové LONG pak pro těžké a lepivé půdy. Tyto varianty jsou volitelné a bez ověření konkrétního stroje nejsou vydávány za standard SKU 17094.

Rozteč orebních těles 105 cm

Dobový katalog UNIA, provozní manuál i původní Polagro potvrzují rozteč orebních těles 105 cm. Větší rozteč vytváří prostor pro průchod půdy, slámy a dalších organických zbytků mezi tělesy.

Rozteč 105 cm je konstrukční podélná vzdálenost mezi pracovními tělesy a nesmí se zaměňovat s pracovním záběrem 37 / 43 / 49 / 55 cm na jedno těleso.

Světlost pod rámem 80 cm

Pro pružinovou variantu VIS ON LAND S uvádí výrobce světlost pod rámem 80 cm. Základní šroubová varianta VIS ON LAND má světlost 85 cm. Původní produkt Polagro u SKU 17094 obsahuje správnou hodnotu 80 cm.

Rozdíl souvisí s konstrukcí pružinového NON STOP systému. Při porovnávání variant řady proto není správné přenášet hodnotu 85 cm ze základní verze na variantu S.

Podpěrně-transportní kolo 550/45-22,5

Dobový katalog UNIA uvádí jako standard podpěrně-transportní kolo 550/45-22,5. U stroje o historické hmotnosti téměř 4,4 tuny jde o zásadní konstrukční prvek pro nesení části hmotnosti, stabilizaci pracovní hloubky a bezpečný transport.

Před prací a přepravou je vhodné kontrolovat pneumatiku, tlak, náboj, ložiska, mechanismus přestavení a bezpečné zajištění transportní polohy.

Přední podpěrné kolo 10.0/80-12

Standardní dobová výbava obsahuje přední podpěrné kolo 10.0/80-12. Pomáhá stabilizovat přední část dlouhého pluhu a udržovat nastavenou pracovní hloubku.

Výrobce nabízel také nastavitelné přední kolo 360/65-16 a široké přední obutí 320/60-12. Tyto možnosti jsou příplatkovou výbavou a konkrétní osazení je nutné ověřit podle skutečného stroje.

Kotoučové krojidlo Ø480 mm s pružinovým jištěním

Varianta S používá kotoučové krojidlo Ø480 mm s pružinovým jištěním. Původní Polagro i katalog UNIA 2019 se v tomto údaji shodují.

Krojidlo odděluje půdu a rostlinné zbytky před hlavním pracovním tělesem a pomáhá vytvářet pravidelnější hranu brázdy. Stav disku, ložisek a pružinového uložení je nutné pravidelně kontrolovat.

Odpružení zdvihového válce při transportu

Oficiální katalog uvádí odpružení válce zdvihového systému během transportu. Tato funkce tlumí rázy při jízdě po nerovném povrchu a omezuje přenos dynamických sil do rámu a tříbodového závěsu traktoru.

Novější materiály výrobce tuto vlastnost nadále uvádějí jako důležitou součást konstrukce VIS ON LAND. U historické konfigurace o hmotnosti 4 395 kg je transportní odpružení významné pro stabilitu a životnost stroje.

Závěsná osa Ø70-965 / Ø36 mm

Dobový katalog UNIA uvádí závěsnou osu Ø70-965 / Ø36 mm. Původní karta Polagro popisuje připojení obecně jako čepy závěsu III. kategorie. Tyto údaje se navzájem doplňují.

Před agregací je nutné ověřit skutečnou kompatibilitu traktoru, nosnost zadního závěsu, zatížení náprav a potřebné přední dotížení.

Hydraulická regulace prvního orebního tělesa

Dobový katalog UNIA 2019 uvádí hydraulickou regulaci prvního orebního tělesa jako volitelnou výbavu. Původní karta Polagro ji mezi standardní výbavou neuvádí, proto není v nové kartě prezentována jako jistý standard.

Správné nastavení první brázdy je důležité při práci ON-LAND i v brázdě a také po změně pracovního záběru nebo počtu těles.

Historická hmotnost 4 395 kg

Původní produkt Polagro uvádí hmotnost 4 395 kg. Stejnou hodnotu potvrzuje oficiální katalog UNIA 2019 a katalog UNIA 2021 pro VIS ON LAND S 7+. Proto je 4 395 kg hlavním historickým údajem této produktové karty.

Oficiální provozní manuál VIS uvádí přibližně 4 455 kg. Rozdíl 60 kg může souviset s jinou výrobní revizí nebo jiným způsobem započítání výbavy. Hodnota z manuálu proto není použita k přepsání katalogových 4 395 kg, ale je zaznamenána jako další historická revize.

Požadovaný výkon traktoru 220–280 k

Původní Polagro, katalog UNIA 2019, katalog 2021 i starší provozní manuál se shodují na požadovaném výkonovém rozsahu 220–280 k. Tento rozsah je proto hlavním historickým parametrem SKU 17094.

Skutečný požadavek na výkon závisí na půdě, pracovní hloubce, pracovním záběru, rychlosti a trakci. Sedm těles nastavených na 55 cm představuje výrazně vyšší tahový odpor než při záběru 37 cm.

Pracovní rychlost, hloubka a výkonnost

Oficiální provozní manuál VIS ON LAND S 7+ uvádí pracovní rychlost 7–12 km/h, maximální pracovní hloubku 32 cm a efektivní výkonnost přibližně 1,81–4,62 ha/h. Manuál zároveň přímo potvrzuje nominální pracovní záběr 2,59 / 3,01 / 3,43 / 3,85 m.

Protože manuál uvádí hmotnost cca 4 455 kg namísto katalogových 4 395 kg, jsou tyto provozní údaje uvedeny jako parametry jiné historické revize. Pro konkrétní fyzický stroj má vždy přednost jeho vlastní návod a výrobní štítek.

Novější revize UNIA 2023 – 3 630 kg a 210–290 k

Katalog UNIA 2023 uvádí pro VIS ON LAND S 7+ hmotnost 3 630 kg a výkonový rozsah 210–290 k. Proti historickým 4 395 kg / 220–280 k jde o výrazně lehčí konstrukci a zároveň mírně změněný výkonový rozsah.

Novější katalog uvádí stejné tabulkové hmotnosti a výkonové rozsahy pro základní VIS ON LAND a pružinovou variantu S. Současně popisuje sedmilisté pružinové jištění s tlakem cca 900 kg a možností doplnit dva listy na cca 1 050 kg. To ukazuje na výraznou konstrukční revizi celé řady.

Bez výrobních výkresů není bezpečné přesně určit všechny příčiny snížení hmotnosti o 765 kg. Novější hodnoty jsou proto v této historické kartě pouze popsány a nejsou použity k přepsání původního produktu.

Standardní výbava historické konfigurace

• závěsná osa Ø70-965 / Ø36 mm,
• rám 160 × 160 × 10 mm,
• orební těleso LONG se zahrnovačem,
• 7listé pružinové NON STOP jištění,
• skokový záběr 37 / 43 / 49 / 55 cm na těleso,
• podpěrně-transportní kolo 550/45-22,5,
• kotoučové krojidlo Ø480 mm s pružinovým jištěním,
• odpružení válce zdvihového systému při transportu,
• přední podpěrné kolo 10.0/80-12,
• hydraulický systém změny režimu ON-LAND / práce v brázdě.

Volitelná výbava

• zesílení pružinového paketu ze 7 na 9 listů,
• hydraulická regulace prvního orebního tělesa,
• tělesa BIG LONG,
• listvová tělesa LONG,
• nožová krojidla,
• další pár kotoučových krojidel Ø480 mm s pružinovým jištěním,
• předradličky pro posklizňové zbytky místo zahrnovače,
• předradličky pro posklizňové zbytky společně se zahrnovačem,
• mechanický nebo hydraulický nosník pro doprovodný nástroj,
• přední podpěrné kolo 360/65-16,
• široké přední obutí 320/60-12,
• filtr hydraulického vedení podle výrobní revize,
• závěsná osa kategorie IV Ø70-965 / Ø50 mm v pozdější nabídce,
• prodloužení křídla odhrnovačky LONG / BIG LONG.

Pracovní postup

Před zahájením práce je nutné zkontrolovat bezpečné připojení stroje, závěsnou osu, podpěrně-transportní kolo, přední podpěrné kolo, hydraulické hadice, zdvihový systém, pružinové pakety, pracovní tělesa a krojidla. Následně se nastaví pracovní hloubka, záběr a první brázda.

Při práci ON-LAND musí být geometrie pluhu správně nastavena pro traktor jedoucí mimo brázdu. Při přechodu do klasické orby v brázdě se pracovní poloha mění hydraulicky a je vhodné znovu zkontrolovat první brázdu a rovnoměrnost práce všech sedmi těles.

Bezpečnost pružinového systému

Pružinové NON STOP jištění pracuje s vysokou mechanickou energií. Do pružinových paketů se nesmí zasahovat, pokud není stroj bezpečně odstaven a servisní postup neodpovídá dokumentaci výrobce.

Při zvedání, otáčení nebo změně pracovního režimu se v pracovním prostoru stroje nesmí pohybovat žádná osoba. Hydraulické vedení se nesmí rozpojovat pod tlakem.

Údržba

Pravidelně je nutné kontrolovat radlice, dláta, odhrnovačky, zahrnovače, krojidla, pružinové pakety, závěsnou osu, hydraulické hadice a válce, přední podpěrné kolo a hlavní transportní kolo 550/45-22,5.

Opotřebené pracovní díly zvyšují tahový odpor a zhoršují kvalitu orby. Po práci je vhodné odstranit zeminu a posklizňové zbytky z rámu a pohyblivých částí. Mazací body a servisní intervaly se musí řídit originálním návodem odpovídajícím výrobnímu roku konkrétního stroje.

Co ověřit před objednáním nebo převzetím konkrétního stroje

• výrobní rok a výrobní štítek,
• zda jde o historickou konfiguraci 4 395 kg / 220–280 k nebo novější lehčí revizi,
• aktuální počet pracovních těles a případné osmé těleso,
• počet listů pružinového jištění – 7 nebo volitelných 9,
• typ orebních těles LONG / BIG LONG / listvové LONG,
• stav pružinově jištěných krojidel Ø480 mm,
• stav podpěrně-transportního kola 550/45-22,5 a předního kola 10.0/80-12,
• funkci hydraulického přepínání ON-LAND / práce v brázdě,
• mechanické nebo hydraulické nastavení první brázdy,
• závěsnou osu a kompatibilitu s traktorem,
• skutečnou hmotnost včetně příslušenství,
• silniční výbavu a dokumentaci konkrétního kusu.

Technické parametry UNIA VIS ON LAND S 7+

Hlavní změny proti původní kartě Polagro

Základní historické technické údaje původní karty jsou správné. Oficiální katalogy UNIA 2019 a 2021 potvrzují 4 395 kg, 220–280 k, světlost 80 cm, rozteč 105 cm, záběr 37 / 43 / 49 / 55 cm a rám 160 × 160 × 10 mm.

Opravena byla formulace hydraulického systému. Původní Polagro uvádělo změnu „z mělké na hlubokou orbu“, zatímco výrobce systém popisuje jako hydraulickou změnu mezi ON-LAND a tradiční prací v brázdě.

Doplněn je také rozdíl proti staršímu provoznímu manuálu 4 455 kg a proti nové generaci 2023 s hodnotami 3 630 kg / 210–290 k. Historické SKU 17094 proto zůstává na 4 395 kg / 220–280 k.
