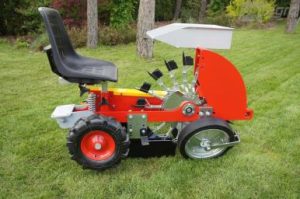

Poloautomatický úchopový sázeč SOLAN Model R

SOLAN Model R je poloautomatický diskově-úchopový sázeč určený pro přesnou výsadbu prostokořenných sazenic, řízků a sazenic z vícekomorových sadbovačů. Historická karta POLAGRO vede tento stroj pod SKU 19635 jako „Poloautomatický úchopový sázecí stroj Solan Model R 1-5 sekční“. Současný výrobce SOLAN tento model stále nabízí a potvrzuje základní konstrukční princip, určení i hlavní provozní parametry.

Model R se od Modelu N liší zejména jednodušší diskovou koncepcí a přímým pohonem jednotlivých sekcí. Historický popis výslovně uvádí, že každá sekce má vlastní přímý pohon s kolem namontovaným přímo na sekci. Díky tomu je Model R relativně lehký a byl určen především pro menší výměry.

Historická konfigurace POLAGRO SKU 19635

Historická technická tabulka POLAGRO uvádí 1 až 5 sekcí, 9 uchytávacích ramen na jednu sekci, minimální rozestup rostlin v řádku 7 cm, maximální rozestup 150 cm, rozteč řádků 48 až 95 cm, maximální výšku sazenice 30 cm, maximální hloubku výsadby 15 cm a výkon 2 000 až 2 500 rostlin za hodinu na sekci.

Historická textová část stejné karty však uvádí jinou konfiguraci: 18 sázecích ramen a minimální spon 8 cm. Tato odchylka je důležitá a nesmí být potichu sjednocena. Současný SOLAN dnes uvádí standardní diskový podavač s 15 úchopy a možnost sponu až 8 cm. Z toho vyplývá, že se počet úchopů a minimální spon mezi různými generacemi nebo konfiguracemi Modelu R skutečně měnil.

Současný SOLAN Model R

Současná oficiální stránka SOLAN popisuje Model R jako diskově-úchopový sázeč pro poloautomatickou výsadbu sazenic s odkrytým kořenovým systémem i sazenic z vícekomorových plat. Úchopy se při vkládání sazenice pohybují po kružnici a hustota výsadby se mění změnou ozubeného převodu, tedy změnou rychlosti otáčení sázecího kotouče.

Současný výrobce uvádí standardní diskový podavač s 15 úchopy. Dostupné hustoty výsadby jsou uváděny například 8, 9, 10, 11, 12, 14, 15, 17, 18, 21 a 23 cm.

Počet sekcí 1 až 5

Historické SKU 19635 pokrývá jednu až pět sázecích sekcí. Počet sekcí zásadně ovlivňuje celkovou šířku, hmotnost, počet obsluh a požadavky na traktor.

Model R je podle historického popisu určen zejména pro menší výměry, protože jeho konstrukce je jednodušší a relativně lehká.

Diskově-úchopový princip

Každá sekce používá sázecí kotouč s úchopy rozmístěnými po jeho obvodu. Obsluha vkládá sazenice do úchopů a kotouč je postupně dopravuje do výsadbového prostoru.

Hustota výsadby závisí na počtu úchopů a převodovém poměru. Proto se u historických i současných materiálů objevují různé hodnoty počtu úchopů.

Historická odchylka 9 / 18 / současných 15 úchopů

Technická tabulka POLAGRO uvádí 9 uchytávacích ramen na sekci. Textová část historické karty uvádí 18 ramen. Současný SOLAN uvádí standardně 15 úchopů na disk.

Tři různé hodnoty nejsou bezpečně slučitelné do jediného čísla. V aktualizované kartě jsou proto vedeny odděleně s označením zdroje.

Minimální spon 7 / 8 / 10 cm podle zdroje

Historická technická tabulka uvádí minimální spon 7 cm. Historický popis uvádí 8 cm. Současný obecný parametr v horní části stránky uvádí maximální hustotu 10 cm, ale detailní popis Modelu R uvádí možnost zahustit výsadbu až na 8 cm.

Pro SKU 19635 se proto zachovávají historické hodnoty 7 cm a 8 cm jako zdrojová odchylka a současných 8 cm jako dnešní detailní potvrzení.

Maximální historický spon 150 cm

Historická technická tabulka uvádí maximální rozestup rostlin v řádku 150 cm. Současný SOLAN tuto horní mez veřejně neuvádí, proto zůstává jako historický parametr konkrétního SKU.

Rozteč řádků 48 až 95 cm

Historická karta uvádí rozteč řádků 48 až 95 cm. Současný výrobce potvrzuje minimální rozteč 48 cm a uvádí možnost menší rozteče na objednávku.

Jednotlivé sázecí jednotky jsou k rámu upevněny šroubovými spoji, takže lze jejich polohu po rámu relativně snadno měnit.

Maximální výška rostliny 30 cm

Historická i současná specifikace uvádějí maximální délku rostliny 30 cm bez kořenového systému.

Vyšší rostliny mohou hůře procházet diskovým mechanismem a zvyšují riziko mechanického poškození.

Historická hloubka výsadby 15 cm

Historická technická tabulka uvádí maximální hloubku výsadby 15 cm. Současná stránka tuto hodnotu v hlavních parametrech neuvádí, takže zůstává vedena jako historický parametr SKU 19635.

Výkonnost historická a současná

Historická technická tabulka uvádí výkon 2 000 až 2 500 rostlin za hodinu na sekci. Historická textová část a současný SOLAN uvádějí 2 000 až 2 200 rostlin za hodinu na sekci.

Vyšší historická horní hranice 2 500/h proto zůstává zachována jako hodnota tabulky, zatímco 2 000–2 200/h je současná a konzervativnější provozní hodnota výrobce.

Přímý pohon každé sekce

Historický popis uvádí, že každá sekce Modelu R má vlastní přímý pohon s kolem namontovaným přímo na sekci. Tento konstrukční princip odlišuje Model R od Modelů T a N.

Výhodou je jednodušší konstrukce a nižší výrobní náklady. Zároveň je nutné sledovat rovnoměrný kontakt všech pohonných kol se zemí.

Relativně nízké nároky na traktor

Historický popis výslovně uvádí, že Model R je relativně lehký a není náročný na výkon traktoru. Pro tří- až pětisekční varianty se v historických podkladech objevuje rozsah 35 až 70 HP.

Proto je `pa_power` nastaveno na 35–70 k, přičemž konkrétní požadavek závisí na počtu sekcí a skutečné hmotnosti stroje.

Třísekční varianta

Historický popis uvádí pro třísekční verzi přibližné přepravní rozměry 170 × 260–320 × 150 cm a hmotnost 390 kg.

Čtyřsekční varianta

Čtyřsekční verze má podle historického zdroje přibližně 170 × 320 × 150 cm a hmotnost 520 kg.

Pětisekční varianta

Pětisekční verze má historicky přibližně 170 × 350–420 × 150 cm a hmotnost 660 kg.

Jednosekční a dvousekční provedení

Historická karta uvádí rodinu od jedné sekce. Přesné rozměry a hmotnost nejmenších konfigurací ale v dostupném záznamu nejsou samostatně rozepsány, proto se nevymýšlejí.

Prostokořenné sazenice

Model R je vhodný pro sazenice s odkrytým kořenovým systémem. Diskově-úchopový mechanismus umožňuje sazenici přesně držet a vložit do výsadbové drážky.

Sazenice z multiplatů

Současný SOLAN výslovně uvádí také pikýrované sazenice z vícekomorových plat. Model R je tedy použitelný nejen pro čistě prostokořenný materiál.

Válcovité, kuželové a pyramidální baly

Historická karta uvádí možnost sázet sazenice ve válcovitých, kuželových nebo komolých kostkách a v pyramidálních balech.

Konkrétní vhodnost závisí na velikosti balu a geometrii úchopů.

Zásobníky na sazenice

Současný SOLAN standardně umožňuje volbu vysokého, nízkého nebo platového zásobníku. Pokud není zvolena konkrétní varianta, montuje se standardně nižší zásobník.

Volitelné zastřešení

Střecha nad obsluhou zlepšuje komfort při dlouhých směnách na slunci nebo při lehkých srážkách.

Značkovače

Značkovače pomáhají navázat další pracovní průjezd a udržet pravidelnou geometrii porostu.

Zahrnovací radličky

Zahrnovací radličky pomáhají uzavřít půdu kolem sazenice po jejím vložení.

Pěchovací a přítlačné válce

Volitelné válce zlepšují kontakt půdy s kořenovým systémem a stabilizují sazenici.

Talířová krojidla

Disková krojidla mohou pomoci při práci v půdě s rostlinnými zbytky nebo při potřebě přesnějšího otevření výsadbové drážky.

Hydraulické značkovače

Historická karta uvádí jako příplatkovou výbavu také hydraulické značkovače.

Plošina

Mezi doplňkovou výbavu patří také plošina, která může zlepšit zásobování pracovníků sazenicemi.

Dávkování hnojiva

SOLAN umožňuje na objednávku instalovat dávkovač hnojiva ke kořenům. Tato možnost je potvrzena současným výrobcem i historickým popisem.

Kapková závlaha

Na objednávku lze doplnit systém pro rozvinutí kapkové hadice, položené na povrch nebo zapuštěné pod povrch půdy.

Výrobce upozorňuje, že některé tyto úpravy je nutné připravit již při výrobě stroje.

Nestandardní zásobníky

Výrobce je schopen vyrobit a namontovat další nestandardní zásobníky podle výkresu zákazníka.

Jahody

Model R je vhodný pro jahody a výrobce jej výslovně prezentuje jako univerzální sázeč pro jahody a podobné rostliny.

Tabák

Oficiální galerie výrobce ukazuje čtyřřádkový Model R při výsadbě tabáku.

Zelenina

Diskově-úchopový princip je vhodný pro různé druhy zeleninových sazenic, pokud jejich velikost odpovídá pracovnímu mechanismu.

Ovocné keře

Současný výrobce uvádí také použití pro některé ovocné keře a podobné rostliny.

Příprava půdy

Pro přesnou výsadbu je důležité mít půdu rovnoměrně připravenou, bez velkých hrud a s vhodnou vlhkostí.

Kontrola úchopů

Všechny úchopy na kotouči musí být čisté, rovné a bez poškození. Poškozený úchop může sazenici špatně držet nebo uvolnit v nesprávný okamžik.

Kontrola sázecího kotouče

Kotouč musí být rovný a bez nadměrné vůle. Nepravidelný chod se projeví změnami v rozestupu rostlin.

Kontrola převodu

Protože hustota výsadby závisí na ozubeném převodu, je nutné pravidelně kontrolovat ozubená kola, řetězy a napnutí převodových prvků.

Kontrola pohonných kol sekcí

Každá sekce má podle historického popisu vlastní přímý pohon. Pohonná kola musí mít dobrý kontakt se zemí, jinak se může měnit spon výsadby.

Kontrola výsadbové hloubky

Po změně půdních podmínek nebo rozteče je vhodné znovu ověřit hloubku několika vysazených rostlin.

Zkušební průjezd

Po změně převodu, počtu úchopů nebo rozteče je vhodné provést krátký zkušební průjezd a prakticky přeměřit výsledný spon.

Ergonomie obsluhy

Každou sekci obsluhuje jedna osoba. Celkový výkon stroje proto závisí na organizaci zásobování, pohodlí pracovníků a pravidelnosti sazenic.

Bezpečnost

Za provozu se nikdo nesmí dotýkat sázecích kotoučů, úchopů, převodů ani pohonných kol. Seřizování se provádí pouze při zastaveném traktoru a zajištěném stroji.

Rozdíl proti Modelu N

Model N používá jinou úchopovou koncepci a je zaměřen na vyšší hustoty. Model R má jednodušší diskový mechanismus s přímým pohonem jednotlivých sekcí a je určen spíše pro menší výměry.

Rozdíl proti Modelu Tx

Model Tx používá řetězový podavač a odlišné možnosti nastavení hustoty. Model R zůstává diskově-úchopovým strojem.

Rozdíl proti Modelům K a P9

Modely K a P9 jsou karuselové sázeče. Model R je diskově-úchopový a jejich technické parametry ani výkonnost se nesmí zaměňovat.

Generační závěr

Současný SOLAN jednoznačně potvrzuje identitu Modelu R jako lehkého diskově-úchopového sázeče pro prostokořenné i pikýrované sazenice. Potvrzeny jsou minimum 48 cm mezi řádky, rostliny do 30 cm, výkon 2 000–2 200/h na sekci a standardní současný podavač s 15 úchopy.

Historické SKU 19635 si navíc zachovává rozsah 1–5 sekcí, historický maximální spon 150 cm, rozteč až 95 cm, hloubku 15 cm a technickou tabulku s 9 rameny, minimem 7 cm a výkonem až 2 500/h. Tyto hodnoty nejsou přepsány současnými.

Hlavní technické údaje SKU 19635

Výrobce	SOLAN
Model	Model R
Typ	poloautomatický diskově-úchopový sázeč
Historický počet sekcí	1–5
Historická tabulka – počet ramen	9 ks
Historický text – počet ramen	18 ks
Současný standard	15 úchopů
Historický minimální spon	7 / 8 cm dle části zdroje
Současný detailní minimální spon	8 cm
Historický maximální spon	150 cm
Rozteč řádků	48–95 cm
Maximální výška sazenice	30 cm
Historická hloubka výsadby	15 cm
Historický výkon	2 000–2 500/h na sekci
Současný výkon	2 000–2 200/h na sekci
