UNIA ETA 200 – pneumatický nástavbový secí stroj pro meziplodiny a trávy

UNIA ETA 200 je kompaktní pneumatický nástavbový secí stroj s elektrickým pohonem určený především pro výsev drobných semen meziplodin a trav. Montuje se na půdozpracující nebo kombinované stroje a pomocí pneumatických hadic a rozptylovačů rozděluje osivo po celé pracovní šířce. Konkrétní produkt POLAGRO SKU 17144 odpovídá historické generaci ETA 200 z katalogu UNIA 2019.

Přesná identita modelu

ETA 200 je menší elektricky poháněná varianta rodiny ETA 200/500. Oficiální katalog uvádí pro ETA 200 pracovní šířku 1 až 6 m, zásobník 200 l, hmotnost 60 kg a elektrické parametry 12 V / 25 A. ETA 500 je odlišná, větší hydraulická varianta s 500l zásobníkem a vyšší pracovní šířkou.

ETA 200 není samostatný klasický secí stroj s vlastními secími botkami. Je to nástavbový dávkovací a pneumatický rozptylovací systém, který se instaluje na jiný zemědělský stroj. Osivo padá na rozptylovače a je rozděleno do pracovního záběru kombinovaného agregátu.

Hlavní technické parametry

Určení stroje

ETA 200 je koncipována především jako pneumatický secí stroj pro meziplodiny, krycí plodiny a trávy. Díky nástavbové konstrukci lze výsev spojit s jiným pracovním úkonem, například s podmítkou nebo zpracováním půdy. To umožňuje snížit počet přejezdů a založit porost bez samostatného výsevního přejezdu.

Výsledná pracovní šířka není dána samotným zásobníkem, ale šířkou stroje, na který je ETA 200 namontována, počtem rozptylovačů a správným rozvedením pneumatických hadic. Pro elektrickou ETA 200 výrobce uvádí rozsah 1 až 6 metrů.

Elektrický pohon ETA 200

Na rozdíl od ETA 500 používá ETA 200 elektrický pohon. Elektrické parametry jsou 12 V / 25 A. Před montáží je nutné ověřit, že elektrická soustava traktoru nebo nosného stroje má dostatečnou kapacitu, správně dimenzované jištění a kvalitní napájecí vedení.

Napájecí kabely nesmějí být vedeny přes ostré hrany nebo v místech, kde se mohou skřípnout při skládání agregátu. U širších sklopných strojů je nutné kabeláž i pneumatické vedení uložit tak, aby respektovalo pohyb jednotlivých sekcí.

Zásobník 200 litrů

ETA 200 používá zásobník o objemu 200 dm³, tedy 200 litrů. Zásobník je relativně kompaktní, takže jej lze instalovat na různé půdozpracující agregáty bez výrazného zvýšení jejich rozměrů.

Hmotnost samotného secího zařízení je přibližně 60 kg. Při plném zásobníku ale musí montážní konzola přenášet také hmotnost osiva a dynamické zatížení vznikající při práci na nerovném poli. Proto je důležité použít správnou montážní desku a pevný nosný bod.

Dva výsevní válce ve standardu

Výrobce dodává ETA se dvěma výsevními válci: jedním pro jemná semena a jedním pro hrubší semena. Volba válce se řídí velikostí, tvarem a požadovanou dávkou konkrétního osiva.

Před setím je nutné provést kalibrační zkoušku. Stejná nominální poloha regulace může dávat odlišnou dávku podle druhu osiva, jeho objemové hmotnosti, vlhkosti, moření a sypnosti.

Míchadlo

Součástí standardní výbavy je míchadlo. Jeho úkolem je udržovat materiál v pohybu a omezit vznik klenby nad dávkovacím válcem. To je důležité zejména u lehkých, nepravidelných nebo hůře sypných semen.

Při čištění musí být elektrický pohon odpojen. Do prostoru míchadla nebo výsevního válce se nesmí zasahovat za provozu.

Pneumatický rozvod osiva

Standardní výbava katalogu 2019 zahrnuje 25 metrů pneumatického potrubí. Potrubí vede dávkované osivo ke koncovým rozptylovačům rozmístěným po pracovním záběru nosného stroje.

Délka potřebného potrubí závisí na konkrétním stroji a způsobu montáže. Doporučené montážní sestavy UNIA ukazují, že například některé širší agregáty vyžadují 30, 40 nebo dokonce 50 metrů vedení. Standardních 25 m proto není univerzálně dostačujících pro každou šestimetrovou konfiguraci.

Osm rozptylovačů

ETA 200 je standardně vybavena 8 rozptylovači. Rozptylovač rozšiřuje proud osiva přicházejícího pneumatickou hadicí a pomáhá rovnoměrně pokrýt příslušnou část pracovního záběru.

Rozmístění rozptylovačů se přizpůsobuje šířce a konstrukci nosného agregátu. Musí být namontovány tak, aby se jednotlivé záběry vhodně překrývaly a nevznikaly neoseté nebo naopak výrazně překryté pásy.

Montážní deska a měřicí žlab

Standardní výbava zahrnuje montážní desku a měřicí žlab. Montážní deska slouží k bezpečnému upevnění secího modulu na nosný stroj. Měřicí žlab se používá při kalibraci výsevní dávky.

Montážní body je nutné pravidelně kontrolovat na povolení, deformace a praskliny. U stroje pracujícího na hrubě zpracované půdě vzniká výrazné dynamické zatížení, takže kvalitní montáž je zásadní.

Standardní řídicí počítač 3.2

Dobový katalog 2019 uvádí ve standardní výbavě multifunkční řídicí počítač 3.2. Tento údaj je zachován jako součást historické specifikace ETA 200.

Původní POLAGRO karta ale přisuzovala počítači 3.2 také konkrétní seznam funkcí, který katalog 2019 ve skutečnosti uvádí u příplatkového počítače 5.2. Aktualizovaná karta proto tyto dvě verze elektroniky důsledně odděluje.

Příplatkový počítač 5.2

Multifunkční počítač 5.2 byl v katalogu 2019 příplatkovou výbavou. Výrobce u něj uvádí následující funkce:

• regulace a kontrola výsevního válce,
• elektronická regulace množství vysévaného materiálu,
• funkce vyprázdnění zásobníku,
• počítadlo hektarů,
• počítadlo provozních hodin.

U použitého ETA 200 je proto nutné ověřit, zda je namontován standardní počítač 3.2 nebo příplatková verze 5.2.

Snímače pracovní rychlosti

Výrobce nabízel několik příplatkových způsobů snímání pracovní rychlosti: radarový snímač na tříbodový závěs, radarový snímač na pracovní podvozek a snímač rychlosti z pojezdového kola. Snímaná rychlost umožňuje přesnější elektronickou regulaci dávky.

Správný typ snímače závisí na konstrukci nosného stroje a jeho způsobu agregace. Při koupi použitého secího modulu je vhodné ověřit, zda je snímač součástí dodávky a zda odpovídá instalovanému řídicímu počítači.

Doporučené kombinace s agregáty UNIA

Katalog 2019 uvádí ETA 200 jako doporučenou výbavu pro řadu půdozpracujících strojů UNIA, například ARES L, ARES XL, ARES P, CROSS, KOS, CUT a AKCENT. Pro konkrétní model výrobce definoval doporučený počet rozptylovačů a délku pneumatického potrubí.

To potvrzuje, že ETA 200 není určena pouze pro jeden konkrétní agregát. Její montáž ale musí být navržena podle geometrie, pracovní šířky a případného skládání nosného stroje.

Montáž na sklopné agregáty

Pneumatický systém umožňuje montáž i na hydraulicky sklopné kombinované stroje. Hadice musí být vedeny s dostatečnou rezervou pro pohyb sekcí a nesmějí se při skládání lámat nebo napínat.

Po prvním sklopení a rozložení nové montáže je nutné vizuálně zkontrolovat všechny hadice, kabeláž a rozptylovače.

Rozdíl ETA 200 vs. ETA 500

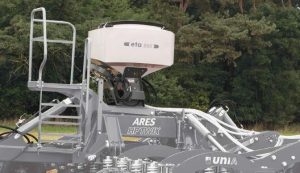

Parametry hydraulické ETA 500 nesmějí být přenášeny do ETA 200. Zejména širší záběr do 12 m se týká hydraulické konfigurace s více výstupy, nikoli elektrické ETA 200.

Kalibrace před setím

Kalibrace je zásadní pro přesnou dávku. Do zásobníku se vloží reprezentativní osivo, zvolí se správný výsevní válec a prostřednictvím měřicího žlabu se zachytí stanovené množství materiálu. Výsledek se zváží a nastavení dávky se upraví.

Zkoušku je vhodné opakovat při změně plodiny, odrůdy, velikosti osiva nebo po změně pracovního záběru a rychlosti.

Kontrola rovnoměrnosti rozptylu

Po montáži je vhodné prakticky ověřit rovnoměrnost výsevu po celé šířce. Rozptylovače musí být ve stejné výšce a správně natočené. Poškozená nebo zalomená hadice může výrazně snížit dávku v jedné části záběru.

Při prvních metrech výsevu zkontrolujte, zda všech osm výstupů skutečně dopravuje materiál.

Kontrola elektrické soustavy

Napájení 12 V / 25 A vyžaduje kvalitní kabeláž a konektory. Zkontrolujte stav izolace, konektorů, pojistek a ukostření. Pokles napětí může ovlivnit otáčky elektrického pohonu a tím i výsevní dávku.

U dlouhých prodlužovacích kabelů je nutné použít dostatečný průřez vodičů, aby nevznikal nadměrný úbytek napětí.

Kontrola použitého ETA 200

• ověřit typový štítek a označení ETA 200,
• potvrdit elektrický pohon,
• zkontrolovat 200l zásobník na praskliny a těsnost,
• prověřit oba výsevní válce,
• zkontrolovat míchadlo,
• prověřit elektrický motor a převod,
• zkontrolovat počítač 3.2 nebo 5.2,
• prověřit 8 rozptylovačů,
• zkontrolovat pneumatické hadice,
• ověřit měřicí žlab a montážní desku,
• zkontrolovat napájecí kabeláž a konektory,
• ověřit případný snímač rychlosti.

Údržba po práci

Po ukončení setí zásobník úplně vyprázdněte. Výsevní válec, míchadlo a dávkovací prostor očistěte od semen a prachu. Rozptylovače a hadice profoukněte nebo mechanicky vyčistěte tak, aby v nich nezůstal materiál.

Elektrické konektory udržujte čisté a suché. Poškozenou izolaci kabelů opravte před dalším použitím.

Zazimování

• zcela vyprázdnit zásobník,
• vyjmout nebo důkladně vyčistit výsevní válec,
• vyčistit míchadlo a dávkovací prostor,
• vyčistit všech osm rozptylovačů,
• profouknout pneumatické hadice,
• zkontrolovat elektrické kabely a konektory,
• chránit řídicí počítač před vlhkostí a mrazem,
• stroj skladovat v suchu pod střechou.

Bezpečnost

Před čištěním nebo servisem musí být elektrické napájení odpojeno. Do prostoru výsevního válce nebo míchadla se nesmí zasahovat, dokud může dojít k neočekávanému spuštění pohonu.

Při montáži na agregát musí být secí modul i rozptylovače bezpečně upevněny. Hadice a kabely nesmějí zasahovat do pohyblivých částí stroje ani do prostoru kol.

Hlavní opravy a zpřesnění

• Potvrzen model UNIA ETA 200 s elektrickým pohonem.
• Pracovní záběr potvrzen na 1–6 m.
• Zásobník potvrzen na 200 l.
• Hmotnost potvrzena na 60 kg.
• Elektrické parametry potvrzeny na 12 V / 25 A.
• Doplněno 8 standardních rozptylovačů.
• Doplněno standardních 25 m pneumatického vedení s upozorněním, že konkrétní montáž může vyžadovat více.
• Doplněn výsevní válec pro jemná a pro hrubší semena.
• Doplněno míchadlo, měřicí žlab a montážní deska.
• Oddělen standardní počítač 3.2 od příplatkového počítače 5.2.
• Funkce elektronické regulace, vyprázdnění, hektarů a motohodin přiřazeny k 5.2 podle katalogu 2019.
• ETA 200 důsledně oddělena od hydraulické ETA 500.
• pa_power ponecháno prázdné – výrobce neuvádí výkon traktoru a pro nástavbový elektrický modul není tento údaj samostatným modelovým parametrem.
