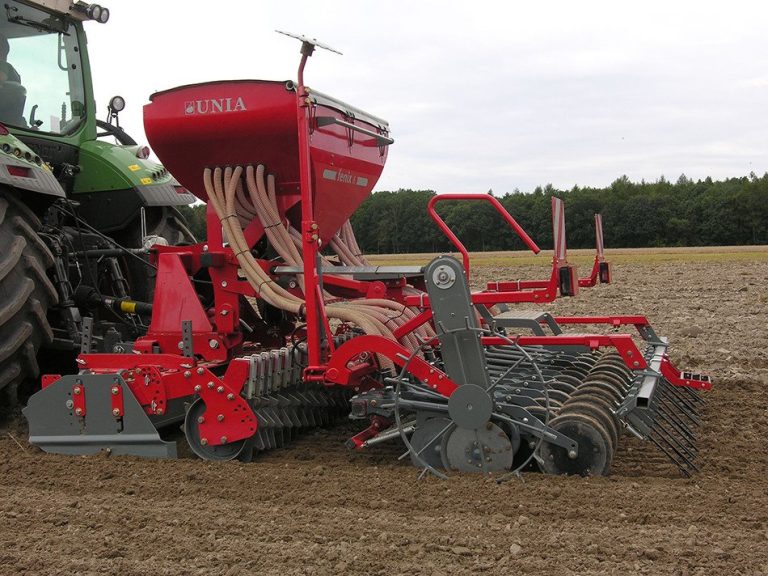

UNIA FENIX T 700/3 D – pneumatická secí kombinace s diskovou přípravou

UNIA FENIX T 700/3 je třímetrová pneumatická secí kombinace určená pro současnou diskovou přípravu půdy a řádkový výsev v jednom přejezdu. Varianta T používá diskový přípravný agregát se dvěma řadami talířů a zadním Packer válcem. Konkrétní SKU 11353 používá 24 dvoukotoučových secích botek SHELL, takže v dobové nomenklatuře odpovídá diskové verzi často označované také jako T 700/3 D.

Tato karta odpovídá produktu POLAGRO SKU 11353. Původní title „Pneumatická Secí kombinace FENIX T 700/3“ zůstává kvůli identitě existujícího produktu zachován. Technický obsah je nově sjednocen podle oficiálního katalogu a návodu UNIA.

Přesná identita a generační závěr

Oficiální dokumentace potvrzuje pro FENIX T 700/3 pracovní záběr 3 m, zásobník 700 l, 24 dvoukotoučových samočisticích botek, hmotnost 1 910 kg a minimální výkon traktoru 120 HP.

Starší katalogy označují diskovou variantu jako T 700/3 D, zatímco katalog 2019 používá v tabulce zkrácené označení T 700/3 a současná česká stránka opět zobrazuje T 700/3 D. Proto je v novém obsahu uvedeno technické označení T 700/3 D, ale původní title, slug a SKU se nemění.

Hlavní technické parametry

Disková přípravná sekce T

Varianta T používá nesený diskový agregát se dvěma řadami přípravných disků. Dobový katalog 2019 uvádí průměr disků přibližně 460 mm. Oficiální návod potvrzuje pro diskový agregát 3 m celkem 24 disků.

Disková sekce podřezává a promíchává horní vrstvu půdy, rozrušuje hroudy a zapravuje část rostlinných zbytků. Je vhodná pro zjednodušené technologie zpracování a podmínky, kde je potřeba vyšší průchodnost než u zubového agregátu S.

24 přípravných disků

Návod uvádí pro třímetrový diskový agregát 24 disků. Každý disk musí mít podobný stupeň opotřebení. Rozdílný průměr nebo poškozené ložisko může způsobit nestejnou pracovní hloubku a nekvalitní přípravu seťového lůžka.

Ložiska přípravné sekce jsou v dokumentaci popsána jako bezúdržbová. Při předsezonní kontrole je přesto nutné ověřit vůli, hlučnost a stav těsnění.

Packer Ø500 mm

Za diskovou sekcí pracuje zadní Packer válec Ø500 mm. Packer urovnává povrch, rozbíjí hroudy a zpětně utužuje půdu před vstupem secích botek. Rovnoměrné utužení pomáhá stabilizovat hloubku výsevu.

Příplatkově byl dostupný gumový válec Ø500 mm. Při objednávání náhradních dílů proto vždy ověřte, který typ zadního válce je skutečně na stroji namontován.

Boční deflektory

FENIX T používá boční deflektory, které omezují vyhazování půdy mimo pracovní záběr a pomáhají zabránit tvorbě hrůbků mezi sousedními přejezdy. Deflektory je nutné nastavit podle pracovní hloubky a množství zpracovávané půdy.

Zásobník 700 litrů

Secí část používá zásobník o objemu 700 dm³ = 700 l. Tato hodnota je potvrzena jak dobovým katalogem, tak oficiálním návodem.

Zásobník musí být před plněním čistý a suchý. Po skončení práce se doporučuje osivo úplně vyprázdnit, aby nezůstávalo v dávkovacím systému a nevázalo vlhkost.

Centrální pneumatický výsevní systém

FENIX používá jeden centrální dávkovací aparát. Osivo je dávkováno do proudu vzduchu, dopraveno do rozdělovací hlavy a následně vedeno hadicemi k jednotlivým secím botkám.

Oficiální návod uvádí rozdělovací hlavu s 1×24 výstupy. Všechny výstupy musí být průchodné, protože částečné ucpání jedné větve se projeví výpadkem příslušného řádku.

Dávkovací aparát

Návod popisuje plastový dávkovač a možnost mechanického nebo elektrického pohonu. Mechanická verze je spojena s pojezdovým ostruhovým kolem, elektrická může reagovat na pracovní rychlost podle příslušného řídicího systému.

Maximální konstrukční výkon dávkovače s průměrem 90 mm je v návodu uváděn přibližně 900 kg/h. Nejde o doporučenou dávku na hektar, ale o maximální průtok systému.

24 dvoukotoučových botek SHELL Ø300 mm

Secí část používá 24 dvoukotoučových samočisticích botek SHELL Ø300 mm. Kotouče otevírají výsevní rýhu a díky vzájemnému přesazení pomáhají udržovat pracovní prostor čistý.

Dobový katalog uvádí maximální přítlak kolem 25 kg na botku. U použitého stroje zkontrolujte kotouče, ložiska, držáky a shodné opotřebení všech 24 sekcí.

Kopírovací a utužovací kolečka

Katalog 2019 uvádí příplatková kolečka přibližně 300×50 mm. Pozdější materiály uvádějí rozměr 330×50 mm, který patří k novější generaci. U SKU 11353 proto není automaticky použit novější rozměr.

Hydraulický ventilátor 24 l/min

Proud vzduchu vytváří ventilátor poháněný hydromotorem. Dobový katalog uvádí průtok hydraulického oleje přibližně 24 l/min.

Traktor musí poskytovat stabilní průtok a vhodně řešenou vratnou větev. Kolísání otáček ventilátoru může způsobovat nepravidelný transport osiva do rozdělovací hlavy.

Manometr

Manometr slouží ke kontrole tlaku vzduchu v dopravních cestách. Při poklesu tlaku je nutné prověřit ventilátor, hydraulický průtok, těsnost systému, hadice a rozdělovací hlavu.

PILOT SEED

Dobový katalog 2019 uvádí ve standardní výbavě počítač PILOT SEED. Systém slouží k obsluze a kontrole základních funkcí secího stroje a kolejových řádků.

Příplatkově byl dostupný pokročilejší počítač SUPERIOR a elektrický pohon výsevního hřídele s DRILL Control. Tyto prvky není možné bez fyzické kontroly považovat za standardní výbavu každého stroje.

Kolejové řádky COMBI

Standardní výbava zahrnuje elektrické kolejové řádky se solenoidovými ventily COMBI. Při uzavření vybraných výsevních cest je osivo vráceno zpět do zásobníku.

Rytmus kolejových řádků je nutné nastavit podle pracovního záběru následného postřikovače nebo rozmetadla.

Hydraulické znamenáky se dvěma válci

Původní POLAGRO text uvádí hydraulické znamenáky na jedné pístnici. Modelově odpovídající katalog 2019 a současná stránka výrobce ale uvádějí dva hydraulické válce. Nová karta proto používá tento přesnější údaj.

Závěs Ø60-825 / Ø36 mm

Oficiální dokumentace pro FENIX T uvádí závěs Ø60-825 / Ø36 mm. To je technicky přesnější než obecné označení „tříbodový závěs kat. III“ v původním textu.

Před agregací je nutné ověřit fyzickou kompatibilitu závěsu s konkrétním traktorem a dostatečnou nosnost zadních ramen.

Zahrnovač s individuálním přítlakem

Za secími botkami pracuje zahrnovač s individuálním nastavením přítlaku. Jeho úkolem je urovnat povrch a zakrýt osivo bez jeho vytahování zpět k povrchu.

Silniční osvětlení

Dobový katalog uvádí silniční osvětlení ve standardní výbavě. Před transportem zkontrolujte funkčnost světel, konektorů, odrazek a mechanické upevnění panelů.

Transportní šířka 3 m

Oficiální návod potvrzuje pracovní i transportní šířku 3 m. Před jízdou po komunikaci musí být znamenáky a další přesahující části zajištěny v transportní poloze.

Historický návod uvádí maximální silniční rychlost 25 km/h pro odpovídající provedení. Vždy je však nutné respektovat aktuální legislativu a technický stav konkrétního stroje.

Rozdíl proti FENIX S 700/3 D

FENIX S 700/3 D používá pasivní zubový agregát, zatímco T 700/3 používá dvě řady disků. Obě diskové secí varianty mají 24 botek a výkon 120 HP, ale T 700/3 je podle katalogu těžší: přibližně 1 910 kg oproti 1 850 kg.

Rozdíl proti FENIX S 700/3 se stopkovými botkami

Stopková S 700/3 má hmotnost přibližně 1 690 kg a výkonový požadavek 110 HP. T 700/3 je konstrukčně robustnější, používá diskovou přípravu a dvoukotoučové botky.

Rozdíl proti FENIX A 700/3 D

A 700/3 D používá aktivní rotační bránu se 14 rotory a Packer Ø460 mm. Hmotnost této varianty dosahuje přibližně 2 120 kg. T 700/3 je lehčí a místo aktivního pohonu používá pasivní diskovou sekci.

Rozdíl proti FENIX T 1000/3

Základní disková přípravná sekce zůstává podobná; T 1000/3 přidává větší zásobník a vyšší požadavek na výkon traktoru.

Výsevní zkouška

Výrobce v návodu zdůrazňuje, že tabulkové dávky jsou pouze orientační. Skutečný výsevek ovlivňuje druh osiva, jeho velikost, tvar, hmotnost a sypnost. Před každým setím je nutné provést kalibraci.

Po prvních hektarech porovnejte skutečnou spotřebu osiva s plánovanou hodnotou a podle potřeby nastavení upravte.

Kontrola použitého FENIX T 700/3

• ověřit štítek a přesné označení varianty,
• potvrdit zásobník 700 l,
• zkontrolovat všech 24 přípravných disků,
• prověřit bezúdržbová ložiska a gumové tlumení,
• zkontrolovat Packer Ø500 mm a stěrky,
• prověřit 24 dvoukotoučových botek SHELL Ø300 mm,
• zkontrolovat rozdělovací hlavu a všech 24 hadic,
• prověřit ventilátor a hydraulický motor,
• zkontrolovat dávkovací aparát a jeho pohon,
• ověřit PILOT SEED a kolejové řádky COMBI,
• zkontrolovat oba hydraulické válce znamenáků,
• prověřit závěs Ø60-825 / Ø36 mm.

Kontrola přípravné sekce

Všech 24 disků musí být rovnoměrně opotřebených. Zkontrolujte ložiska, silentbloky a boční deflektory. Deformovaný disk nebo nadměrná vůle může způsobovat vibrace a nerovnoměrnou pracovní hloubku.

Kontrola Packeru

Packer Ø500 mm musí mít správně nastavené stěrky, funkční ložiska a rovnoměrný pracovní povrch. Při otáčení nesmí docházet k zadrhávání nebo výrazným vibracím.

Kontrola pneumatického systému

Rozdělovací hlava a všech 24 výsevních hadic musí být čisté. Ventilátor musí pracovat plynule a bez úniků hydraulického oleje. Manometr musí během práce vykazovat stabilní hodnotu.

Pravidelná údržba

Po práci vyprázdněte zásobník a dávkovací aparát. Vyčistěte rozdělovací hlavu, hadice, secí botky, diskovou sekci a Packer. Zkontrolujte hydrauliku, kabeláž, znamenáky a dotažení šroubových spojů.

Ložiska označená výrobcem jako bezúdržbová nemažte neautorizovaným způsobem, ale pravidelně kontrolujte vůli a těsnění.

Zazimování

• zcela vyprázdnit zásobník 700 l,
• vyčistit dávkovací aparát a rozdělovací hlavu,
• vyčistit všech 24 secích hadic,
• odstranit zeminu z přípravných disků,
• vyčistit botky SHELL a Packer,
• zkontrolovat hydraulické rychlospojky a hadice,
• očistit elektrické konektory a chránit terminál před vlhkostí,
• opravit poškozený lak a zakonzervovat odkryté kovové plochy,
• skladovat pod střechou na pevném podkladu.

Bezpečnost

Před servisem musí být stroj bezpečně odstaven, motor traktoru vypnut a hydraulický tlak uvolněn. Do dávkovacího aparátu, ventilátoru nebo pracovních orgánů se nesmí zasahovat za provozu.

Při transportu musí být všechny části zajištěny, osvětlení funkční a obsluha musí respektovat hmotnost stroje a limity traktoru.

Hlavní opravy a zpřesnění

• Přesně potvrzena varianta FENIX T 700/3, technicky diskové provedení často označované T 700/3 D.
• Opravena textová záměna „FS S 700/3“ v původním description.
• Pracovní a transportní šířka potvrzena na 3,0 m.
• Zásobník potvrzen na 700 l.
• Secí část potvrzena na 24 dvoukotoučových botek SHELL Ø300 mm.
• Hmotnost potvrzena na 1 910 kg.
• pa_power potvrzeno na 120 HP.
• Doplněna disková přípravná sekce se 24 disky ve dvou řadách; dobový katalog uvádí Ø460 mm.
• Doplněn Packer Ø500 mm a boční deflektory.
• Doplněna rozdělovací hlava 1×24 a maximální výkon dávkovače cca 900 kg/h.
• Doplněn ventilátor 24 l/min.
• Hydraulické znamenáky zpřesněny na dva válce podle modelově odpovídající dokumentace.
• Historický PILOT SEED oddělen od příplatkového SUPERIOR / DRILL Control.
