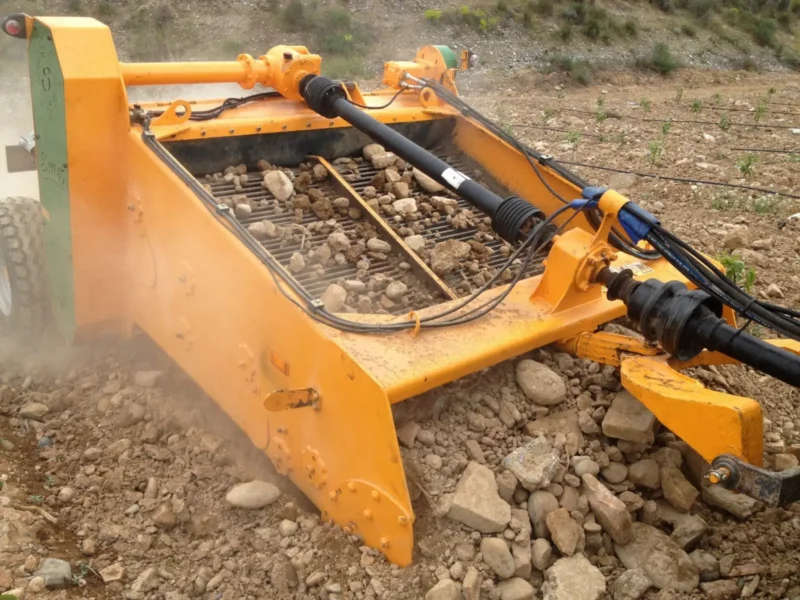

SERRAT PICAPIEDRAS T-1800 – odkamenění a drcení v jednom přejezdu

PICAPIEDRAS T-1800 je specializovaný stroj španělského výrobce SERRAT pro úpravu kamenitých zemědělských a zahradnických pozemků. Nejde o běžný mulčovač ani o klasický sběrač kamene: konstrukce kombinuje vyorání materiálu, průběžné prosévání zeminy a následné drcení pouze té kamenité frakce, která přes třídicí dopravník nepropadne.

Přesná identita SKU 19738

Zdrojový export POLAGRO potvrzuje ID 7680, SKU 19738, původní název Odkameňovač půdy a drtič kamení Picapiedras a slug odkamenovac-pudy-a-drtic-kameni-picapiedras. Katalog SERRAT umožňuje přesně doplnit modelovou variantu T-1800.

Výrobce SERRAT

PICAPIEDRAS je výrobek společnosti SERRAT Trituradoras ze španělské provincie Huesca. Výrobce jej stále řadí mezi speciální aplikace pro zemědělství a zahradnictví.

Model T-1800

Technická tabulka katalogu 2021 označuje provedení s pracovním záběrem 1800 mm jako T-1800. Parametry tabulky přesně odpovídají kartě SKU 19738: 16 kladiv, 2876 kg a celková šířka přibližně 2404 mm.

Pracovní záběr 1800 mm

Pracovní záběr stroje je 1800 mm. Jde o šířku aktivně zpracovávaného pásu, nikoli o celkovou přepravní šířku.

Celková šířka 2404 mm

Výrobní tabulka uvádí rozměr A 2404 mm, zatímco česká karta jej zaokrouhluje na 240 cm. Obě hodnoty popisují stejný stroj.

Celková délka 3827 mm

Katalog SERRAT uvádí rozměr B 3827 mm.

Celková výška 1589 mm

Rozměr C je podle výrobní tabulky 1589 mm.

Hmotnost 2876 kg

Hmotnost T-1800 je 2876 kg a přesně se shoduje mezi českou kartou a katalogem výrobce.

16 ocelových kladiv

Drticí rotor používá 16 vyměnitelných ocelových kladiv.

Kontinuální nakládací systém

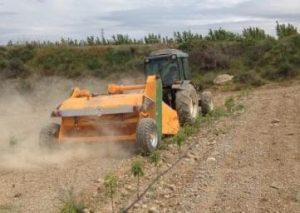

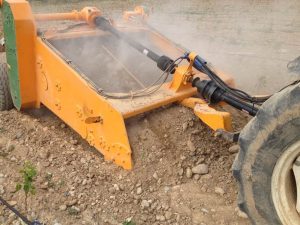

PICAPIEDRAS pracuje průběžně během jízdy. Vyorávací část nabírá vrchní vrstvu s kamením a materiál směřuje na třídicí dopravník.

Prosévání před drcením

Zásadním konstrukčním principem je oddělení jemnější zeminy před drtičem. Do mlýna je přiváděn materiál, který přes třídicí pás nepropadne.

Proč se zemina zbytečně nedrtí

Předběžné prosévání omezuje množství materiálu vstupujícího do drticí komory. Rotor tak pracuje hlavně s větší kamenitou frakcí místo toho, aby zbytečně zpracovával všechnu půdu.

Vyměnitelný vyorávací břit

Přední pracovní část používá vyměnitelný otěruvzdorný řezný či vyorávací břit.

Hydraulický podávací pás

Materiál je do drticí části přiváděn hydraulicky poháněným dopravníkem.

Drticí komora

Těleso drtiče je podle výrobce vyloženo otěruvzdorným plechem URSSA 500.

URSSA 500

Použití otěruvzdorného materiálu v drticí komoře odpovídá vysokému abrazivnímu zatížení při zpracování kamene.

Pohon čtyřmi řemeny

Boční převod k rotoru používá čtyři robustní řemeny typu XPC. Česká karta uvádí SPCX; katalog výrobce T-1800 uvádí 4 XPC, proto je v auditu tato terminologická odchylka zachycena.

PTO 1000 ot./min

Stroj je poháněn vývodovým hřídelem traktoru při 1000 ot./min.

Závěs CAT II–III

Výrobce uvádí směrový závěs kategorie II–III.

Výkon traktoru 59–80 kW

Technická tabulka T-1800 uvádí požadovaný výkon 59 až 80 kW.

Výkon traktoru 88–120 HP

Ve stejné katalogové tabulce je výkon uveden také jako 88 až 120 HP. Pro pole pa_power je zachována tato výrobcem uvedená hodnota.

Rozpor v přepočtu kW a HP

Hodnoty 59–80 kW a 88–120 HP nejsou matematicky přesným vzájemným převodem. Proto nejsou přepočítávány ani opravovány odhadem; CSV zachovává obě hodnoty přesně tak, jak je výrobce publikuje, a pa_power používá explicitní 88–120 HP.

Pracovní rychlost 1–3 km/h

Výrobce doporučuje pracovní rychlost přibližně 1 až 3 km/h.

Homologace pro silnici

PICAPIEDRAS je výrobcem uváděn jako homologovaný pro provoz po silnici ve formě přívěsu. Konkrétní podmínky registrace a provozu je nutné posoudit podle dokumentace daného kusu a národních předpisů.

CE

Katalog uvádí konstrukci podle evropských požadavků CE.

Bezpečnostní značení

Výrobce uvádí viditelné bezpečnostní pokyny pro obsluhu.

Zemědělská půda

Primárním účelem je kalibrace a odkamenění zemědělských pozemků.

Zahradnické pozemky

Výrobce výslovně uvádí také půdy používané v zahradnictví.

Příprava pozemku

Stroj je vhodný tam, kde kameny komplikují následné setí, sázení, sklizeň nebo provoz další techniky.

Kombinace separace a drcení

Na rozdíl od sběrače, který kameny pouze odveze, PICAPIEDRAS část materiálu přímo zpracuje drcením. Výsledný materiál zůstává na pozemku.

Výsledek závisí na kameni

Výkonnost a výsledná frakce závisí na tvrdosti, tvaru a velikosti kamenů, půdní vlhkosti, hloubce práce, rychlosti a nastavení stroje.

Maximální velikost kamene není v katalogu T-1800 potvrzena

Některé sekundární prodejní zdroje uvádějí kameny do 150–200 mm, ale získaný výrobní katalog T-1800 tuto hodnotu v technické tabulce neuvádí. Proto není prezentována jako závazný parametr SKU.

Hloubka práce není v katalogu T-1800 potvrzena

Sekundární zdroj uvádí hloubku až 200 mm, ale primární katalogová tabulka ji v dostupné části nepotvrzuje. Do základních parametrů SKU proto není importována jako ověřená hodnota.

Volba traktoru

Traktor musí splňovat nejen výkonové rozpětí, ale také požadavky na PTO 1000 ot./min, závěs CAT II–III, hydrauliku podávacího pásu a bezpečnou práci s téměř 2,9tunovým strojem.

Přenos výkonu

Čtyřřemenový boční převod chrání a přenáší výkon mezi vstupem a drticím rotorem. Stav a napnutí řemenů jsou zásadní pro spolehlivost.

Kontrola kladiv

Vyměnitelná ocelová kladiva se kontrolují na opotřebení, praskliny a nerovnoměrné ubývání materiálu.

Vyvážení rotoru

Při výměně kladiv je důležité respektovat pokyny výrobce pro jejich rozmístění a vyvážení rotoru.

Kontrola vyorávacího břitu

Břit je vystaven přímému kontaktu s půdou a kamením a patří mezi intenzivně namáhané díly.

Kontrola dopravníku

Hydraulický podávací pás musí být správně vedený, čistý a bez poškození.

Kontrola drticí komory

Před prací je nutné ověřit stav vnitřního opláštění drticí komory a ochranných prvků.

Kontrola řemenů

Čtyři řemeny XPC je třeba kontrolovat na opotřebení a správné napnutí.

Kontrola kardanu

PTO hřídel a její kryty musí být před spuštěním kompletní a bezpečně zajištěné.

Bezpečná vzdálenost

Při drcení kamene existuje riziko odletujících částic. Obsluha musí respektovat bezpečnostní zónu a všechny kryty stroje.

Práce při nízké rychlosti

Rozsah 1–3 km/h dává pracovnímu ústrojí čas materiál vyorat, prosít, dopravit a rozdrtit bez nadměrného zahlcení.

Příliš vysoká rychlost

Překročení doporučené rychlosti může zvýšit zatížení dopravníku a rotoru a zhoršit kvalitu separace.

Vlhkost půdy

Příliš mokrá nebo lepivá půda může zhoršit prosévání a zvýšit množství zeminy vstupující do drtiče.

Kamenitost pozemku

Na silně kamenitém pozemku je nutné přizpůsobit rychlost tak, aby nedocházelo k přetěžování drticí části.

Silniční přeprava

Před přepravou je třeba stroj připravit do transportní konfigurace podle dokumentace konkrétního kusu a zkontrolovat osvětlení, značení, pneumatiky a závěs.

Není to klasický mulčovač

PICAPIEDRAS je specializovaný drtič kamene s prosévacím a podávacím systémem. Parametry běžných zemědělských či lesních mulčovačů SERRAT se do něj nesmějí přenášet.

Není to pouze sběrač kamene

Stroj kameny neukládá do zásobníku k odvozu; nadrozměrnou kamenitou frakci přivádí do drtiče.

T-1800 a název PICAPIEDRAS

PICAPIEDRAS je produktová řada / obchodní označení a T-1800 je modelové označení konkrétní 1800mm varianty doložené v katalogové tabulce.

Média POLAGRO

Zdrojový export potvrzuje featured image 9246 a galerii 9246–9250, celkem pět obrazových ID. Tyto vazby musí při UPDATE zůstat nedotčené.

Kategorie POLAGRO

Zdrojový export potvrzuje dvě kategorie 790 a 836.

Brand taxonomie

Výrobce SERRAT je bezpečně potvrzen výrobcem i katalogem, ale konkrétní existující pa_brand taxonomy term není v dostupném exportním záznamu bezpečně doložen. Brand pole proto zůstávají prázdná.

PDF kontrola

Dohledán přesný katalog SERRAT 2021, strany 174–175, pro PICAPIEDRAS. Textová extrakce potvrzuje model T-1800, záběr 1800 mm, výkon 59–80 kW / 88–120 HP, 16 kladiv, 2876 kg, 4 XPC, rozměry 2404 × 3827 × 1589 mm a PTO 1000 ot./min. Přímé otevření PDF skončilo cache miss, takže screenshot relevantní stránky nebyl technicky dostupný a vizuální kontrola není tvrzena.

Generační závěr

SKU 19738 bezpečně odpovídá SERRAT PICAPIEDRAS T-1800. Parametry české karty jsou z velké části přesným přepisem výrobního katalogu. Doplněno bylo modelové označení T-1800 a přesné rozměry výrobce. Sekundární údaje o maximální velikosti kamene a hloubce práce nebyly bez primárního potvrzení povýšeny na závaznou specifikaci.

Praktický pracovní postup

Před prvním přejezdem je vhodné zhodnotit kamenitost, vlhkost a soudržnost půdy a začít na spodní hranici pracovní rychlosti. Vyorávací břit uvolní povrchovou vrstvu a směs půdy s kamením postupuje na třídicí pás. Jemnější materiál propadne zpět, zatímco větší kameny pokračují hydraulickým podavačem do drticí komory. Pokud se dopravník nebo rotor nadměrně zatěžuje, je vhodné snížit rychlost a upravit pracovní nastavení. Cílem není protlačit strojem maximální množství zeminy, ale nechat prosévací systém oddělit co největší podíl půdy ještě před drcením.
